مد کنترلی V/F در اینورتر چیست؟
در بسیاری از کاربردهای صنعتی، هدف اصلی از استفاده از اینورتر، تنظیم سرعت موتور سهفاز با روشی ساده، پایدار و کمهزینه است. یکی از رایجترین روشهای کنترل موتور القایی در اینورترها، مد کنترلی V/F است.
عبارت V/F از دو واژه Voltage به معنای ولتاژ و Frequency به معنای فرکانس گرفته شده است. در این مد کنترلی، اینورتر فقط فرکانس خروجی را تغییر نمیدهد، بلکه ولتاژ موثر خروجی را نیز متناسب با فرکانس تنظیم میکند تا نسبت ولتاژ به فرکانس تقریبا ثابت بماند. هدف این کار، حفظ شار مغناطیسی موتور و جلوگیری از کاهش گشتاور یا افزایش غیرعادی جریان است.
کنترل V/F به دلیل ساختار ساده، راهاندازی آسان و عدم نیاز به انکودر، در کاربردهایی مانند فن، پمپ، نوار نقاله، میکسر و بسیاری از ماشینآلات عمومی استفاده میشود. با این حال، این روش برای تمام کاربردها مناسب نیست و در در کاربردهایی که به دقت بالاتر در گشتاور و عملکرد بهتر در سرعتهای پایین نیاز دارند، معمولا استفاده از کنترل برداری نسبت به مد V/F مناسبتر است. البته هر مد کنترلی مزایا، محدودیتها و کاربردهای مشخصی دارد. برای آشنایی کاملتر، مقاله «مد کنترلی اینورتر چیست؟ بررسی انواع مدهای کنترلی اینورتر» را مطالعه کنید.
برای درک بهتر عملکرد کنترل V/F، ابتدا باید ارتباط فرکانس با سرعت موتور و سپس ارتباط ولتاژ و فرکانس با شار و گشتاور را بررسی کنیم.
فهرست مطالب
- رابطه فرکانس و سرعت موتور
- چرا نمیتوان فقط فرکانس را تغییر داد؟
- اگر فرکانس کاهش یابد ولی ولتاژ ثابت بماند چه اتفاقی میافتد؟
- چرا ثابت نگه داشتن نسبت ولتاژ به فرکانس مهم است؟
- کنترل V/F چگونه کار میکند؟
- منحنی V/F چیست؟
- اگر ولتاژ بیش از اندازه کاهش پیدا کند چه اتفاقی میافتد؟
- عملکرد موتور در فرکانسهای پایین
- عملکرد موتور بالاتر از فرکانس نامی
- مزایای مد کنترلی V/F
- محدودیتهای کنترل V/F
- تفاوت کنترل V/F و کنترل برداری
- کنترل V/F برای چه کاربردهایی مناسب است؟
- پارامترهای مهم برای تنظیم کنترل V/F
- اشتباهات رایج در تنظیم مد V/F
- جمعبندی
رابطه فرکانس و سرعت موتور
سرعت میدان مغناطیسی دوار در موتور القایی از رابطه زیر به دست میآید:
در این رابطه:
- ns: سرعت سنکرون میدان مغناطیسی بر حسب rpm
- f: فرکانس بر حسب Hz
- P: تعداد قطبهای موتور
برای مثال، سرعت سنکرون یک موتور 4 قطب در فرکانس 50Hz برابر است با:
اگر اینورتر فرکانس خروجی را به 25Hz کاهش دهد، سرعت سنکرون نیز نصف میشود. بنابراین، با کاهش فرکانس خروجی اینورتر، سرعت میدان دوار و در نتیجه سرعت موتور کاهش پیدا میکند. با افزایش فرکانس نیز سرعت موتور بیشتر میشود.
چرا نمیتوان فقط فرکانس را تغییر داد؟
تغییر فرکانس بهتنهایی برای کنترل صحیح موتور کافی نیست. ولتاژ و فرکانس هر دو بر شار مغناطیسی موتور اثر میگذارند.
رابطه تقریبی ولتاژ القایی در سیمپیچ موتور بهصورت زیر است:
در این رابطه:
- E: ولتاژ القایی سیمپیچ
- kw: ضریب سیمپیچی موتور
- N: تعداد دور سیمپیچ
- f: فرکانس
- Φ: شار مغناطیسی موتور
با ثابت بودن مشخصات سیمپیچ، میتوان این رابطه را به شکل ساده زیر نوشت:
یعنی شار مغناطیسی موتور به نسبت ولتاژ به فرکانس وابسته است. به همین دلیل، اینورتر تلاش میکند مقدار V/fرا تا رسیدن به فرکانس نامی موتور تقریبا ثابت نگه دارد.
اگر فرکانس کاهش یابد ولی ولتاژ ثابت بماند چه اتفاقی میافتد؟
فرض کنید یک موتور با ولتاژ نامی 400V و فرکانس نامی 50Hz کار میکند. نسبت ولتاژ به فرکانس آن برابر است با:
اگر فرکانس به 25Hz کاهش پیدا کند ولی ولتاژ همچنان 400V باقی بماند، نسبت ولتاژ به فرکانس به مقدار زیر میرسد:
در این حالت، نسبت V/F دو برابر شده است. در نتیجه شار مغناطیسی موتور بیش از حد افزایش پیدا میکند و هسته موتور ممکن است وارد ناحیه اشباع مغناطیسی شود.
اشباع هسته میتواند پیامدهای زیر را ایجاد کند:
- افزایش شدید جریان مغناطیسکننده
- افزایش تلفات و دمای موتور
- ایجاد صدای غیرعادی
- افزایش فشار الکتریکی و حرارتی روی اینورتر
- کاهش عمر عایق سیمپیچها
به همین دلیل، اینورتر هنگام کاهش فرکانس باید ولتاژ خروجی را نیز کاهش دهد.
چرا ثابت نگه داشتن نسبت ولتاژ به فرکانس مهم است؟
گشتاور موتور به مقدار شار مغناطیسی ایجاد شده در داخل آن وابسته است. در مد V/F، اینورتر با تنظیم همزمان ولتاژ و فرکانس تلاش میکند این شار را در محدوده مناسب نگه دارد.
اگر نسبت ولتاژ به فرکانس بیش از اندازه کم شود، شار مغناطیسی موتور کاهش پیدا میکند. در این حالت، موتور توانایی تولید گشتاور کافی را ندارد. ممکن است موتور بدون بار، به حرکت درآید، اما پس از اتصال بار نتواند راهاندازی شود، بسیار کند شتاب بگیرد یا سرعت آن بهشدت افت کند.
اگر بار مکانیکی بیشتر از گشتاور قابل تولید موتور باشد، شفت موتور متوقف میشود یا موتور در حالت نزدیک به توقف باقی میماند. در این وضعیت، موتور برای غلبه بر بار جریان بیشتری مصرف میکند. ادامه این شرایط میتواند باعث داغ شدن موتور، فعال شدن حفاظت اضافهبار اینورتر و در شرایط نامناسب آسیب دیدن سیمپیچها شود.
از طرف دیگر، اگر نسبت ولتاژ به فرکانس بیش از اندازه زیاد شود، شار مغناطیسی افزایش پیدا میکند و هسته موتور ممکن است وارد ناحیه اشباع شود. پس از اشباع، افزایش شار محدود میشود، اما جریان مغناطیسکننده به مقدار زیادی افزایش پیدا میکند. این جریان اضافی لزوما گشتاور مفیدی ایجاد نمیکند و بیشتر باعث افزایش تلفات، دمای موتور و فشار روی اینورتر میشود.
بنابراین، کنترل V/F نسبت ولتاژ به فرکانس را تا فرکانس نامی تقریبا ثابت نگه میدارد تا شار موتور نه آنقدر کم شود که گشتاور کاهش پیدا کند و نه آنقدر زیاد شود که موتور وارد اشباع شود.
کنترل V/F چگونه کار میکند؟
در مد کنترلی V/F، اینورتر برای هر مقدار فرکانس خروجی، ولتاژ مناسبی تولید میکند. هدف این است که نسبت ولتاژ به فرکانس تا رسیدن به فرکانس نامی موتور تقریبا ثابت باقی بماند.
برای مثال، یک موتور سهفاز با مشخصات زیر را در نظر بگیرید:
- ولتاژ نامی: 400V
- فرکانس نامی: 50Hz
- نسبت تقریبی V/F: برابر با 8 V/Hz
اگر اینورتر فرکانس خروجی را روی 25Hz قرار دهد، در یک منحنی خطی ساده، ولتاژ مناسب تقریبا نصف ولتاژ نامی خواهد بود. یعنی اینورتر حدود 200V در خروجی ایجاد میکند.
در فرکانس 10Hz نیز ولتاژ نظری حدود 80V خواهد بود. البته در عمل، اینورتر ممکن است در فرکانسهای پایین مقداری ولتاژ اضافه اعمال کند تا افت ولتاژ سیمپیچ موتور جبران شود.
به این ولتاژ اضافی معمولا Torque Boost یا Voltage Boost گفته میشود (یعنی افزایش عمدی ولتاژ در دورهای پایین برای جبران افت گشتاور موتور).
Torque Boost در کنترل V/F چیست؟
Torque Boost به معنای افزایش کنترلشده ولتاژ در فرکانسهای پایین است. با افزایش مقدار کمی ولتاژ، افت ولتاژ سیمپیچ جبران میشود و موتور میتواند در زمان راهاندازی یا حرکت در سرعت پایین، گشتاور بیشتری تولید کند.
مقدار Torque Boost نباید بدون محاسبه و آزمایش افزایش پیدا کند. بالا بودن بیش از اندازه این پارامتر ممکن است باعث افزایش جریان، ایجاد صدای غیرعادی و داغ شدن موتور شود.
اگر موتور بدون بار نیز جریان زیادی مصرف میکند یا در سرعت پایین سریع داغ میشود، یکی از مواردی که باید بررسی شود مقدار Torque Boost است.
در برخی اینورترها، Torque Boost بهصورت دستی تنظیم میشود. در مدلهای پیشرفتهتر، اینورتر میتواند با توجه به جریان موتور، مقدار ولتاژ جبرانی را بهصورت خودکار تعیین کند.
منحنی V/F چیست؟
منحنی V/F مشخص میکند که اینورتر در هر فرکانس چه مقدار ولتاژ به موتور اعمال کند. این منحنی ممکن است خطی، چندنقطهای یا غیرخطی باشد.

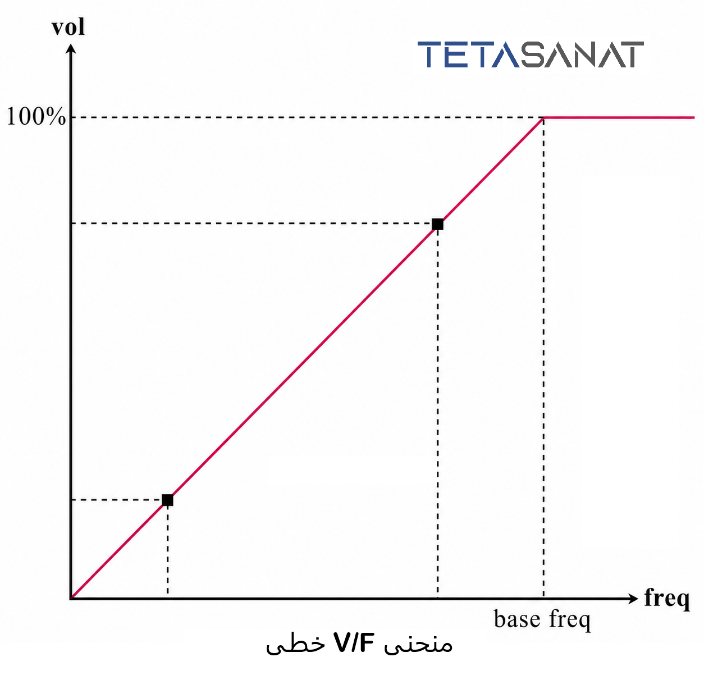

منحنی V/F خطی
در منحنی خطی، ولتاژ تقریبا به همان نسبتی تغییر میکند که فرکانس تغییر میکند. این حالت برای بارهایی مناسب است که در سرعتهای مختلف به گشتاور نسبتا ثابت نیاز دارند.
نوار نقاله، میکسر، دستگاههای بستهبندی و برخی ماشینآلات عمومی میتوانند در این گروه قرار بگیرند.

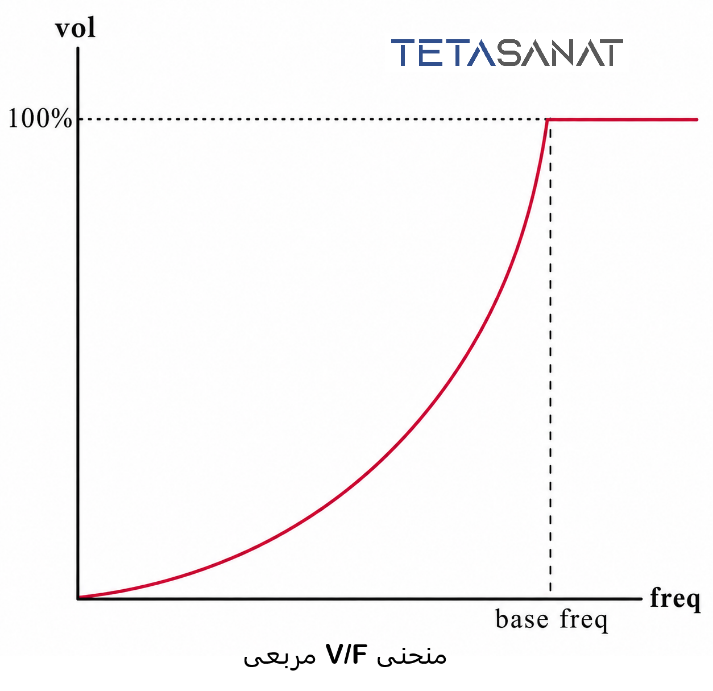

منحنی V/F مربعی
در منحنی مربعی، ولتاژ در فرکانسهای پایین با شیب کمتری افزایش پیدا میکند. این حالت بیشتر برای بارهایی مانند فن و پمپ سانتریفیوژ مناسب است.
در این تجهیزات، گشتاور مورد نیاز بار با کاهش سرعت، بهشدت کم میشود. بنابراین لازم نیست در سرعت پایین، ولتاژ زیادی به موتور اعمال شود. استفاده از منحنی مربعی میتواند جریان، تلفات و مصرف انرژی را کاهش دهد.

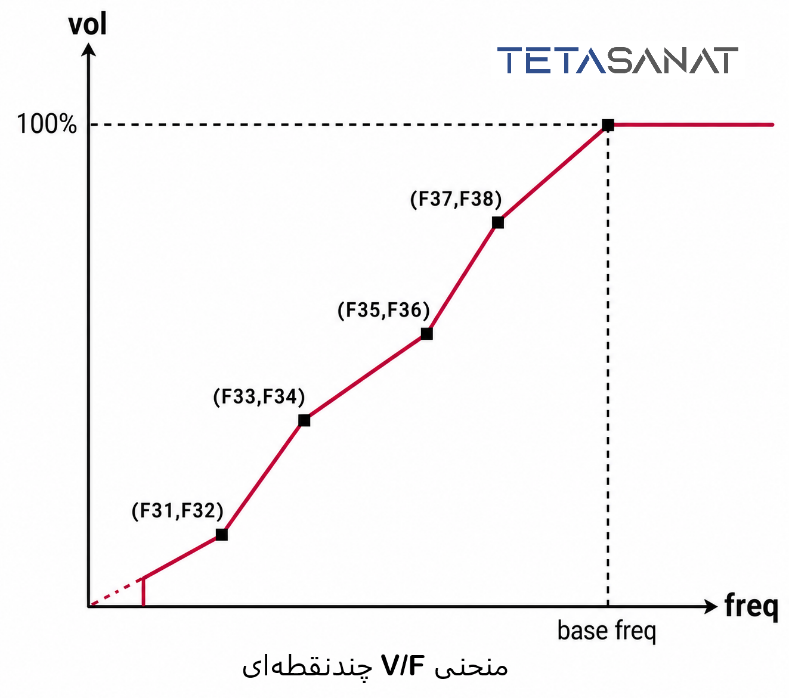

منحنی V/F چندنقطهای
برخی اینورترها امکان تعریف چند نقطه برای منحنی V/F را فراهم میکنند. در این حالت، کاربر میتواند برای فرکانسهای مختلف، ولتاژهای مشخصی در نظر بگیرد.
این قابلیت برای موتورهای خاص، ماشینآلات قدیمی یا بارهایی که رفتار غیر معمول دارند مفید است. تنظیم اشتباه این نقاط میتواند باعث کاهش گشتاور، افزایش جریان یا داغ شدن موتور شود.
اگر ولتاژ بیش از اندازه کاهش پیدا کند چه اتفاقی میافتد؟
بهصورت تقریبی، ظرفیت گشتاور موتور با مربع نسبت ولتاژ به فرکانس ارتباط دارد:
اگر اینورتر هنگام کاهش فرکانس، ولتاژ خروجی را بیش از مقدار تعیینشده در منحنی V/F کاهش دهد، نسبت ولتاژ به فرکانس کم میشود. در نتیجه شار مغناطیسی موتور کاهش پیدا میکند و توانایی موتور در تولید گشتاور کمتر میشود.
در چنین شرایطی ممکن است موتور نتواند بار را راهاندازی کند، سرعت آن زیر بار افت کند یا جریان بیشتری برای جبران کمبود گشتاور مصرف شود.
عملکرد موتور در فرکانسهای پایین
یکی از محدودیتهای مهم کنترل V/F، عملکرد موتور در سرعتهای بسیار پایین است. در فرکانس پایین، ولتاژ خروجی اینورتر نیز کاهش پیدا میکند. در این شرایط، افت ولتاژ روی مقاومت سیمپیچ استاتور اهمیت بیشتری پیدا میکند.
بخشی از ولتاژ تولید شده توسط اینورتر در مقاومت سیمپیچ تلف میشود و ولتاژ کافی برای ایجاد شار مغناطیسی باقی نمیماند. نتیجه این وضعیت میتواند کاهش گشتاور موتور باشد.
برای جبران این مشکل، اینورترها از قابلیتهایی مانند Torque Boost یا Voltage Boost استفاده میکنند.
عملکرد موتور بالاتر از فرکانس نامی
تا زمانی که فرکانس خروجی کمتر یا مساوی فرکانس نامی موتور باشد، اینورتر میتواند ولتاژ را متناسب با فرکانس افزایش دهد.
برای مثال، در یک موتور 400V و 50Hz، اینورتر در فرکانس 50Hz ، ولتاژ نامی موتور را تامین میکند. اما اگر فرکانس خروجی به 60Hz افزایش پیدا کند، اینورتر معمولا نمیتواند ولتاژ را بیشتر از مقدار ولتاژ ورودی یا ولتاژ نامی خروجی خود افزایش دهد .در نتیجه، از فرکانس نامی به بالا، فرکانس افزایش پیدا میکند اما ولتاژ تقریبا ثابت باقی میماند. در این ناحیه، نسبت V/F کاهش پیدا میکند و شار مغناطیسی موتور کمتر میشود. به این محدوده، ناحیه تضعیف میدان یا Field Weakening گفته میشود.
در ناحیه تضعیف میدان، توان موتور میتواند تا محدوده مشخصی تقریبا ثابت بماند، اما گشتاور قابل تولید با افزایش سرعت کاهش پیدا میکند. به همین دلیل، نباید تصور کرد که افزایش فرکانس بالاتر از 50Hz همیشه باعث افزایش توان قابل استفاده موتور میشود.
همچنین قبل از افزایش سرعت موتور باید محدودیتهای مکانیکی موتور، بلبرینگها، فن خنککننده و دستگاه متصل به شفت بررسی شود.
مزایای مد کنترلی V/F
یکی از دلایل استفاده گسترده از کنترل V/F، سادگی آن است. برای راهاندازی این مد معمولا به تنظیمات پیچیده یا شناسایی دقیق موتور نیاز نیست.
مهمترین مزایای کنترل V/F عبارتاند از:
- راهاندازی ساده و تنظیمات محدود
- عدم نیاز به انکودر
- مناسب برای بسیاری از کاربردهای عمومی
- امکان کنترل چند موتور با یک اینورتر
- پایداری مناسب در سرعتهای متوسط و بالا
- هزینه کمتر نسبت به سیستمهای کنترل دقیق
- سازگاری با موتورهای القایی معمولی
در کاربردهایی که بار تغییرات سریع ندارد و دقت بالای کنترل سرعت مورد نیاز نیست، کنترل V/F میتواند انتخابی اقتصادی و قابل اعتماد باشد.
محدودیتهای کنترل V/F
کنترل V/F یک روش اسکالر است. یعنی اینورتر بیشتر روی مقدار ولتاژ و فرکانس تمرکز دارد و مولفههای گشتاور و شار موتور را مانند کنترل برداری بهصورت جداگانه کنترل نمیکند. برای آشنایی بیشتر با مد کنترل برداری در اینورتر مقاله زیر را مطالعه کنید.
محدودیتهای اصلی این روش شامل موارد زیر است:
- گشتاور محدود در سرعتهای بسیار پایین
- دقت کمتر در کنترل سرعت
- پاسخ کندتر به تغییر ناگهانی بار
- عملکرد نامناسب برای موقعیتیابی (برای کاربردهایی که نیاز به تعیین و نگهداشتن دقیق موقعیت شفت موتور دارند مناسب نیست.)
- وابستگی سرعت واقعی به مقدار لغزش موتور
در کاربردهایی مانند جرثقیل، بالابر، اکسترودر، ماشین ابزار، آسانسور یا تجهیزاتی که گشتاور بالا در سرعت پایین نیاز دارند، انتخاب کنترل V/F باید با دقت بیشتری انجام شود.
تفاوت کنترل V/F و کنترل برداری
کنترل V/F و کنترل برداری هر دو برای کنترل موتور استفاده میشوند، اما ساختار و دقت آنها متفاوت است.
کنترل برداری بدون انکودر که با نام Sensorless Vector Control شناخته میشود، از مدل ریاضی موتور برای تخمین وضعیت آن استفاده میکند. این روش معمولا در سرعت پایین و هنگام تغییر بار، عملکرد بهتری نسبت به V/F دارد. با این حال، در بسیاری از کاربردهای ساده، استفاده از کنترل برداری ضرورت ندارد و مد V/F میتواند نیاز پروژه را با هزینه و پیچیدگی کمتر برطرف کند. برای آشنایی بیشتر با تفاوت مد کنترلی V/F و مد کنترل برداری در اینورتر مقاله زیر را مطالعه کنید.
کنترل V/F برای چه کاربردهایی مناسب است؟
کنترل V/F بیشتر برای تجهیزاتی مناسب است که به کنترل بسیار دقیق گشتاور یا سرعت نیاز ندارند.
کاربردهای رایج آن عبارتاند از:
- فنها و هواکشهای صنعتی
- پمپهای سانتریفیوژ
- نوار نقالههای سبک و متوسط
- میکسرها و همزنهای ساده
- دستگاههای بستهبندی
- ماشینآلات نساجی عمومی
- کمپرسورهای دارای شرایط مناسب
در انتخاب مد کنترلی باید رفتار بار نیز بررسی شود. دو موتور با توان یکسان ممکن است در دو دستگاه متفاوت، به مدهای کنترلی کاملا متفاوتی نیاز داشته باشند.
پارامترهای مهم برای تنظیم کنترل V/F
برای عملکرد صحیح موتور، ابتدا باید اطلاعات پلاک موتور بهدرستی در اینورتر وارد شود.
پارامترهای مهم شامل موارد زیر هستند:
| پارامتر | توضیح |
|---|---|
| ولتاژ نامی موتور | ولتاژ درجشده روی پلاک موتور |
| فرکانس نامی | معمولا 50Hz یا 60Hz |
| جریان نامی | مبنای حفاظت اضافهبار موتور |
| سرعت نامی | برای محاسبه و تخمین لغزش |
| توان نامی | توان مکانیکی نامی موتور |
| حداقل فرکانس | کمترین سرعت مجاز موتور |
| حداکثر فرکانس | بیشترین سرعت مجاز سیستم |
| زمان شتابگیری | مدت افزایش سرعت موتور |
| زمان کاهش سرعت | مدت توقف یا کاهش سرعت |
| نوع منحنی V/F | خطی، مربعی یا چندنقطهای |
| Torque Boost | جبران افت ولتاژ در سرعت پایین |
| Slip Compensation | جبران افت سرعت در اثر بار |
وارد کردن اشتباه ولتاژ یا فرکانس نامی میتواند نسبت V/F را تغییر دهد و باعث کاهش گشتاور یا افزایش جریان موتور شود.
اشتباهات رایج در تنظیم مد V/F
یکی از اشتباهات رایج، افزایش بیش از اندازه Torque Boost برای حل مشکل کمبود گشتاور است. گاهی مشکل اصلی از انتخاب موتور نامناسب، سیمکشی اشتباه، افت ولتاژ یا بار مکانیکی بیش از اندازه ایجاد میشود.
اشتباه دیگر، تنظیم فرکانس بسیار پایین برای موتورهای معمولی است. در سرعت پایین، فن متصل به شفت موتور نیز آهستهتر میچرخد و خنککاری موتور کاهش پیدا میکند. حتی اگر جریان موتور از مقدار نامی کمتر باشد، کارکرد طولانی در سرعت پایین میتواند باعث افزایش دمای سیمپیچ شود.
استفاده از فرکانس بالاتر از مقدار نامی، بدون بررسی سرعت مکانیکی نیز خطرناک است. موتور، کوپلینگ، گیربکس و دستگاه متصل به شفت باید توانایی تحمل سرعت جدید را داشته باشند.
انتخاب زمان کاهش سرعت بسیار کوتاه نیز ممکن است باعث افزایش ولتاژ باس DC و ایجاد خطای Over Voltage شود. در این وضعیت ممکن است به افزایش زمان کاهش سرعت، استفاده از مقاومت ترمز یا تجهیزات ترمز مناسب نیاز باشد.
جمعبندی
در کنترل V/F، فرکانس خروجی سرعت میدان مغناطیسی موتور را مشخص میکند:
از طرف دیگر، نسبت ولتاژ به فرکانس بر شار مغناطیسی موتور اثر میگذارد:
بنابراین، اینورتر با تغییر همزمان ولتاژ و فرکانس تلاش میکند نسبت V/F را ثابت نگه دارد. نتیجه این کار، حفظ تقریبی شار و قابلیت تولید گشتاور موتور تا فرکانس نامی است.
اگر فرکانس کاهش پیدا کند ولی ولتاژ ثابت بماند، شار افزایش یافته و احتمال اشباع و داغ شدن موتور وجود دارد. اگر ولتاژ بیش از حد کاهش پیدا کند، شار و گشتاور موتور کم میشود. به همین دلیل، تنظیم هماهنگ ولتاژ و فرکانس اساس عملکرد مد کنترلی V/F است.
این مد کنترلی برای فن، پمپ، نوار نقاله، میکسر و بسیاری از ماشینآلات عمومی مناسب است. سادگی تنظیم، عدم نیاز به انکودر و امکان کنترل چند موتور از مهمترین مزایای آن هستند.
در مقابل، کنترل V/F در سرعتهای بسیار پایین، هنگام تغییر سریع بار و در کاربردهای نیازمند کنترل دقیق گشتاور محدودیت دارد. در چنین شرایطی، کنترل برداری میتواند عملکرد بهتری ارائه دهد.
برای دستیابی به عملکرد صحیح، باید اطلاعات پلاک موتور، فرکانس پایه، ولتاژ پایه، زمان شتابگیری، زمان کاهش سرعت و مقدار Torque Boost با دقت تنظیم شوند. انتخاب مد کنترلی باید بر اساس نوع موتور، رفتار بار و نیاز واقعی دستگاه انجام شود، نه فقط بر اساس سادهتر بودن تنظیمات.
