آمپر متر آتونیکس یا Autonics Digital Ammeter برای اندازه گیری و نمایش جریان الکتریکی در تابلو برق، ماشین آلات و سیستم های اتوماسیون صنعتی استفاده می شود. آتونیکس آمپر متر را به عنوان بخشی از خانواده Digital Panel Meter ارائه می کند و مدل های مستقلی برای جریان AC و DC دارد. بسته به سری، دستگاه می تواند علاوه بر نمایش جریان، فرکانس شبکه، مقدار RMS یا AVG، حدود HI/GO/LO و سیگنال خروجی را نیز مدیریت کند. مدل هایی با خروجی رله، NPN، PNP، انتقال مجدد 4–20mA و RS485 نیز در خانواده های مربوط وجود دارند. بنابراین هنگام خرید آمپر متر آتونیکس باید AC یا DC بودن جریان، مقدار حداکثر جریان، نوع تغذیه، ابعاد تابلو و خروجی مورد نیاز مشخص شوند.
آمپر متر مقدار جریان عبوری از مدار را اندازه گیری و به صورت عددی نمایش می دهد. برخلاف آمپر مترهای آنالوگ عقربه ای، مدل های دیجیتال Autonics امکان Scaling، Alarm و پردازش سیگنال را نیز در بعضی مدل ها فراهم می کنند.
آمپرمترهای آتونیکس معمولا در قالب Panel Meter روی درب تابلو نصب می شوند. کاربر می تواند مقدار جریان موتور، هیتر، منبع تغذیه، مدار DC یا سیگنال آنالوگ را از روی نمایشگر مشاهده کند.
در خانواده های متداول MT، کد AA برای اندازه گیری AC Current و کد DA برای DC Current استفاده می شود. این دو گروه از نظر رنج ورودی و روش پردازش سیگنال یکسان نیستند.
مدل AA علاوه بر جریان AC، در سری هایی مانند MT4W و MT4Y امکان نمایش Frequency را نیز دارد. مدل DA برای جریان مستقیم و سیگنال های میلی آمپری مانند 4–20mA قابل استفاده است.
| نوع | کد متداول | نمونه ورودی | قابلیت مرتبط |
|---|---|---|---|
| جریان AC | AA | تا 5A بسته به سری | RMS / AVG / Frequency |
| جریان DC | DA | mA تا 5A و 4–20mA | Scaling و Analog Process Input |

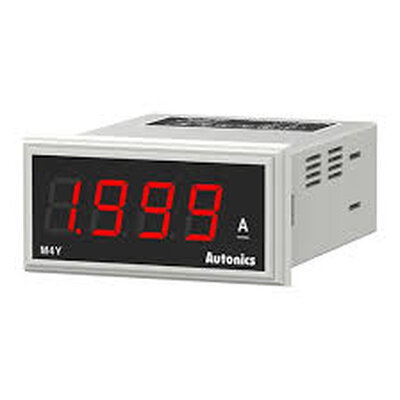

MT4W یکی از پرکاربردترین خانواده های پنل متر آتونیکس است. مدل های MT4W-AA برای جریان AC و MT4W-DA برای جریان DC استفاده می شوند.
این سری نمایشگر LED چهار رقمی با ارتفاع کاراکتر 14.2mm دارد. محدوده نمایش از −1999 تا 9999 است و دستگاه در قالب تقریبی DIN 96×48mm نصب می شود.
مدل MT4W-AA-4N برای مثال یک آمپر متر AC با تغذیه 100–240VAC است. رنج های ورودی آن شامل 0–50mA، 0–100mA، 0–250mA، 0–500mA، 0–1A، 0–2.5A و 0–5A هستند.
این مدل علاوه بر جریان، Frequency را نیز اندازه گیری می کند و کاربر می تواند روش اندازه گیری AVG یا RMS را انتخاب کند. Sampling Cycle آن 16.6ms است.
خانواده MT4W-DA برای جریان مستقیم طراحی شده است. مدل MT4W-DA-4N رنج های 0–2mA، 0–5mA، 4–20mA، 0–50mA، 0–200mA، 0–500mA، 0–2A و 0–5A را پوشش می دهد.
Sampling Cycle این مدل 50ms است و دقت نمایش در شرایط مرجع برای بیشتر رنج ها تا ±0.1% F.S. ±2 digit اعلام شده است. ترمینال 5A شرایط دقت متفاوتی دارد.
برای اندازه گیری DC بالاتر از 5A، Autonics در صفحات رسمی MT4W توصیه می کند از مدل Voltage یعنی DV همراه Shunt مناسب استفاده شود. بنابراین جریان بالا نباید مستقیما به ترمینال 5A متصل شود.
MT4Y از نظر عملکرد به MT4W نزدیک است، اما ابعاد پنل کوچک تری دارد. این خانواده نیز نسخه AA برای جریان AC و DA برای جریان DC دارد.
برای نمونه MT4Y-AA-4N جریان AC و Frequency را اندازه گیری می کند. رنج جریان آن تا 5A است و امکان انتخاب RMS یا AVG وجود دارد.
نمایشگر آن چهار رقمی LED با ارتفاع کاراکتر 14.2mm و محدوده نمایش −1999 تا 9999 است. پنل جلوی مدل بررسی شده IP56 است.
MT4N یک خانواده کامپکت با نمایشگر LCD چهار رقمی و ارتفاع کاراکتر 9mm است. این سری برای تابلوهایی که فضای کمتری دارند گزینه قابل بررسی است.
مدل MT4N-AA-42 جریان AC و Frequency را اندازه گیری می کند و ورودی هایی تا 5A دارد. این مدل خروجی PNP برای OUT1، GO و OUT2 ارائه می کند.
مدل های MT4N-DA برای DC Current نیز وجود دارند. رنج های متداول آن ها شامل 4–20mA و جریان های مستقیم تا 500mA هستند و بعضی کدها Relay یا خروجی انتقال 4–20mA دارند.
برای نمونه MT4N-DA-E3 دارای یک Relay Output و خروجی PV Transmission برابر 4–20mA است. تغذیه آن 12–24VAC/DC است.
M4NN یک خانواده کامپکت 48×24mm با عمق پشت پنل حدود 46mm است. مدل های AA و DA برای اندازه گیری جریان AC و DC در این سری وجود دارند.
تغذیه M4NN برابر 5–24VDC است و بخش Input، Output و Power Supply به صورت ایزوله طراحی شده اند. این ویژگی امکان استفاده از یک منبع تغذیه مشترک برای چند دستگاه را ساده تر می کند.
مدل M4NN-DA-11 برای مثال جریان های DC دوطرفه مانند −5…+5A، −2…+2A و رنج های میلی آمپری را همراه با 4–20mA پوشش می دهد.
خروجی این مدل NPN Open Collector برای OUT1، GO و OUT2 است. نسخه Indicator بدون خروجی و مدل های PNP نیز در خانواده مربوط وجود دارند.
MX4W نسل LCD در سایز 96×48mm است و نمایشگر اصلی سفید با ارتفاع کاراکتر 19mm دارد. یکی از مزیت های مهم این خانواده عمق پشت پنل فقط 20mm است.
مدل MX4W-A برای جریان AC و DC استفاده می شود. ورودی DC شامل رنج هایی مانند ±20mA، 4–20mA، ±500mA، ±2A و ±5A است.
برای AC نیز رنج هایی تا 5A وجود دارند و Frequency قابل اندازه گیری است. روش RMS یا AVG در اندازه گیری جریان AC قابل انتخاب است.
تغذیه Universal این سری 24–240VAC و 24–240VDC است. محدوده نمایش نیز از −9999 تا 9999 است.
4–20mA فقط برای اندازه گیری جریان مصرف بار استفاده نمی شود. این سیگنال یکی از استانداردهای مهم ابزار دقیق برای انتقال مقدار فشار، سطح، دما و سایر پارامترها است.
مدل های DA مانند MT4W-DA و M4NN-DA ورودی 4–20mA دارند. با Scaling می توان مقدار 4 تا 20mA را به واحد واقعی فرآیند تبدیل کرد.
برای مثال خروجی 4–20mA یک ترانسمیتر فشار می تواند توسط آمپر متر دریافت شود و نمایشگر به جای mA مقدار bar را نشان دهد.
مدل های AC خانواده MT4W، MT4Y، MT4N و MX4W می توانند بسته به مدل بین RMS و AVG انتخاب شوند. این دو روش در شکل موج های غیرایده آل می توانند نتایج متفاوتی داشته باشند.
برای اندازه گیری دقیق، روش انتخاب شده باید با نوع بار و شکل موج متناسب باشد. وجود گزینه RMS در دستگاه به معنی True RMS بودن بدون محدودیت در هر شکل موج و فرکانس نیست؛ محدوده عملکرد همان مدل باید رعایت شود.
آمپر مترهای AA سری MT علاوه بر جریان، Frequency ورودی AC را نیز اندازه گیری می کنند. در MT4W و MT4Y محدوده نمایش فرکانس خانواده تا 9999Hz تعریف شده است.
در بعضی مدل ها هنگام انتخاب Frequency Mode، خروجی های کنترلی یا Communication قابل استفاده نیستند. این محدودیت باید از مشخصات کد دقیق بررسی شود.
Indicator فقط مقدار را نمایش می دهد و برای مانیتورینگ ساده مناسب است. مدل های Output Type علاوه بر نمایش، می توانند در مقدار تعیین شده خروجی ایجاد کنند.
برای مثال MT4W-AA-41 یک آمپر متر AC تا 5A با سه خروجی Relay برای HI، GO و LO است. این خروجی ها می توانند برای Alarm یا ارسال وضعیت به مدار فرمان استفاده شوند.
در مدل های دیگر NPN یا PNP Open Collector ارائه می شود. انتخاب خروجی باید با PLC یا تجهیز دریافت کننده هماهنگ باشد.
بعضی آمپر مترهای MT4W می توانند مقدار اندازه گیری شده را مجددا به صورت 4–20mA در خروجی ارائه کنند. این قابلیت برای انتقال مقدار جریان به PLC، Recorder یا سیستم مانیتورینگ کاربرد دارد.
برای نمونه MT4W-DA-40 علاوه بر اندازه گیری DC Current دارای Relay Output و PV Transmission برابر 4–20mA است.
ورودی 4–20mA و خروجی 4–20mA دو قابلیت متفاوت هستند. هنگام سفارش باید مشخص شود کدام یک مورد نیاز است.
بعضی مدل های MT4W و MT4Y به RS485 مجهز هستند. این ارتباط امکان انتقال مقدار اندازه گیری شده به PLC، HMI یا سیستم مانیتورینگ را فراهم می کند.
برای مثال MT4W-DA-48 یک مدل اندازه گیری جریان DC با خروجی NPN و RS485 است. وجود Communication کاملا وابسته به پسوند مدل است.
بسیاری از آمپر مترهای Autonics دارای ترمینال اندازه گیری مستقیم تا 5A هستند. جریان بالاتر نباید بدون مدار اندازه گیری مناسب مستقیما به دستگاه متصل شود.
برای DC بالاتر از 5A، Autonics در مشخصات MT4W و MT4N استفاده از مدل Voltage همراه Shunt مناسب را توصیه می کند. مقدار Shunt و Scaling باید بر اساس جریان واقعی طراحی شوند.
برای جریان AC بالا نیز معمولا از یک سیستم اندازه گیری خارجی مناسب مانند CT و ورودی سازگار استفاده می شود. نسبت تبدیل و محدوده ورودی آمپر متر باید در طراحی مدار لحاظ شوند.
Scaling امکان تبدیل مقدار ورودی به عدد مورد نیاز کاربر را فراهم می کند. این قابلیت به خصوص در استفاده از Shunt، CT یا ترانسمیتر اهمیت دارد.
برای مثال اگر خروجی یک تجهیز 4–20mA معادل 0 تا 100A باشد، دستگاه می تواند به گونه ای تنظیم شود که 4mA را صفر و 20mA را 100 نمایش دهد.
ولتاژ تغذیه بین سری ها متفاوت است. بسیاری از مدل های MT4W و MT4Y در نسخه 100–240VAC یا 12–24VDC عرضه می شوند.
MT4N مدل هایی با 12–24VAC/DC دارد. M4NN با 5–24VDC کار می کند و MX4W تغذیه Universal برابر 24–240VAC/DC ارائه می دهد.
بنابراین در Replacement نباید فقط نوع جریان ورودی بررسی شود. ولتاژ تغذیه مدل جدید باید با تابلو موجود سازگار باشد.
ابتدا AC یا DC بودن جریان مشخص شود. برای AC مدل AA و برای DC مدل DA از خانواده مناسب انتخاب می شود.
سپس حداکثر جریان بررسی شود. برای جریان مستقیم تا 5A می توان از مدل های دارای ورودی مستقیم استفاده کرد. جریان های بالاتر نیازمند روش اندازه گیری غیرمستقیم متناسب هستند.
اگر فقط مشاهده مقدار لازم است، مدل Indicator انتخاب اقتصادی تری است. برای Alarm یا کنترل باید Relay، NPN یا PNP مورد نیاز مشخص شود.
برای انتقال مقدار به سیستم دیگر می توان خروجی 4–20mA یا RS485 را در مدل های مربوط بررسی کرد. هر دو قابلیت روی همه کدها وجود ندارند.
در مرحله آخر ابعاد Cut-out، عمق تابلو و ولتاژ تغذیه بررسی شوند. MX4W برای عمق کم و M4NN برای ابعاد کوچک گزینه های قابل بررسی هستند.
| پارامتر انتخاب | گزینه ها |
|---|---|
| نوع جریان | AC / DC |
| رنج | mA / 4–20mA / مستقیم تا 5A بسته به سری |
| نمایش | LED / LCD |
| خروجی | Indicator / Relay / NPN / PNP |
| انتقال مقدار | 4–20mA / RS485 بسته به کد |
| تغذیه | 5–24VDC / 12–24VAC/DC / 100–240VAC / 24–240VAC/DC |
ترمینال ورودی باید متناسب با Range انتخاب شده سیم بندی شود. اتصال جریان بیش از Max Allowable Input می تواند باعث آسیب جدی دستگاه شود.
برای ورودی های میلی آمپری، سیم سیگنال بهتر است از کابل موتور و خروجی اینورتر فاصله داشته باشد. نویز می تواند روی مقدار نمایش داده شده تاثیر بگذارد.
در مدار CT یا Shunt، مشخصات تجهیز واسط و Scaling دستگاه باید با یکدیگر هماهنگ شوند. سیم بندی اولیه و ثانویه CT نیز باید بر اساس اصول ایمنی انجام شود.
قیمت آمپر متر آتونیکس به سری، AC یا DC بودن، اندازه پنل و نوع خروجی بستگی دارد. یک MT4W-AA-4N بدون خروجی با MT4W-AA-41 رله دار قیمت و کاربرد متفاوتی دارد.
RS485، خروجی 4–20mA، LCD، ابعاد کامپکت و نوع تغذیه نیز روی قیمت تاثیر دارند. برای استعلام دقیق بهتر است نوع جریان، رنج و Part Number مورد نیاز اعلام شود.
مدل های اندازه گیری جریان در خانواده های MT4W، MT4Y، MT4N، M4NN و MX4W وجود دارند.
AA برای AC Current و DA برای DC Current استفاده می شود. محدوده ورودی و قابلیت های اندازه گیری این دو متفاوت هستند.
بله. بسیاری از مدل های MT4W، MT4Y، M4NN و MX4W دارای رنج مستقیم تا 5A هستند. کد دقیق باید بررسی شود.
Autonics برای مدل های مربوط استفاده از Voltage Input همراه Shunt مناسب را توصیه می کند. اتصال مستقیم جریان بالاتر به ورودی 5A مجاز نیست.
بله. مدل های AA در خانواده های مختلف علاوه بر جریان AC قابلیت اندازه گیری Frequency دارند.
مدل های AC مربوط امکان انتخاب AVG یا RMS را ارائه می کنند. مشخصات دقیق همان مدل باید بررسی شود.
بله. برای مثال MT4W-AA-41 دارای خروجی های Relay برای مقادیر مقایسه ای است.
بله. برخی کدهای MT4W و MT4Y دارای RS485 هستند. وجود این قابلیت باید از روی Part Number تایید شود.
MX4W با عمق پشت پنل حدود 20mm برای این کاربرد قابل بررسی است. M4NN نیز برای فضای محدود طراحی شده است.
سری، نوع جریان، رنج، نمایشگر، خروجی Relay یا Transistor، RS485، خروجی 4–20mA و تغذیه روی قیمت تاثیر دارند.
برای خرید آمپر متر آتونیکس ابتدا باید AC یا DC بودن جریان، محدوده اندازه گیری، روش اتصال مستقیم یا استفاده از CT و Shunt، ابعاد پنل، تغذیه و خروجی مورد نیاز مشخص شوند. در پروژه های Replacement نیز تنها یکسان بودن رنج آمپر کافی نیست و Cut-out، Terminal Arrangement، نوع خروجی، روش RMS یا AVG و قابلیت Communication باید با مدل قبلی تطبیق داده شوند.
