HMI ال اس XP10

HMI ال اس XP10 یک رابط اپراتوری کوچک از خانواده XGT Panel شرکت LS ELECTRIC است. این محصول با نام‌های LS XP10 HMI، پنل متنی ال اس XP10، نمایشگر صنعتی XP10 و Text Panel LS نیز شناخته می‌شود. XP10 برای نمایش وضعیت دستگاه، واردکردن مقادیر، اجرای فرمان‌های ساده و مشاهده پیام‌های هشدار کاربرد دارد.

XP10 را نباید با HMIهای لمسی و رنگی جدید LS اشتباه گرفت. این محصول یک نمایشگر گرافیکی تک‌رنگ با کلیدهای فیزیکی دارد و عملیات اپراتوری از طریق کلیدهای روی پنل انجام می‌شود. ساختار ساده آن برای ماشین‌هایی مناسب است که به صفحات گرافیکی پیچیده، نمایشگر رنگی، Ethernet یا امکانات پیشرفته ثبت داده نیاز ندارند.

LS ELECTRIC در صفحه فعلی محصولات خود، XP10 را در گروه HMIهای XGT Panel معرفی کرده است. برای طراحی و انتقال برنامه این محصول نیز باید از نرم‌افزار اختصاصی Panel Editor استفاده شود، نه XP-Builder که برای بسیاری از پنل‌های گرافیکی دیگر LS کاربرد دارد.

مشخصات HMI ال اس XP10

HMI ال اس XP10 به نمایشگر گرافیکی STN LCD با وضوح 192×64 نقطه مجهز شده است. نور پس‌زمینه آن از نوع LED است و اطلاعات به‌صورت تک‌رنگ نمایش داده می‌شوند. این ساختار برای نمایش اعداد، متن‌ها، نمادها، وضعیت بیت‌ها و تصاویر ساده مناسب است.

حافظه Flash این محصول 256KB ظرفیت دارد و برای ذخیره برنامه و پارامترها استفاده می‌شود. حافظه سیستمی XP10 شامل 1000 کلمه است که 900 کلمه به ناحیه سیستم و 100 کلمه به فلگ‌های سیستمی اختصاص دارد.

این پنل 12 کلید فیزیکی دارد. چهار کلید F1 تا F4 برای تعریف فرمان‌های کاربردی در نظر گرفته شده‌اند. کلیدهای ESC، ALM، SET، ENT و چهار کلید جهت‌نما نیز برای جابه‌جایی در منوها، تأیید فرمان، نمایش هشدار و ورود اطلاعات استفاده می‌شوند.

طبق اطلاعات رسمی سازنده، زبان پیش‌فرض دستگاه انگلیسی است و امکان تغییر به زبان‌های کره‌ای، چینی و روسی نیز در مشخصات آن ذکر شده است. قابلیت نمایش متن فارسی در مشخصات رسمی این محصول اعلام نشده است؛ بنابراین نباید بدون آزمایش عملی، پشتیبانی از فونت و نوشتار فارسی را قطعی در نظر گرفت.

مشخصات اصلی این محصول در صفحه رسمی XP10 شرکت LS ELECTRIC و اسناد فنی مرتبط با مدل‌های XP10BKA/DC و XP10BKB/DC ارائه شده‌اند.

مشخصهمقدار اعلام‌شدهنوع نمایشگرGraphic STN LCDوضوح نمایشگر192×64 نقطهنور پس‌زمینهLEDحافظه Flash256KBحافظه سیستمی1000 کلمهرابط‌های ارتباطیRS-232C و RS-422/485تعداد کلیدها12 کلیدسرعت انتقال پروژه115200bpsمنبع تغذیه اصلی21.6–26.4V DCتغذیه از درگاه سازگار LS4.9–5.1V DCجریان مصرفی اعلام‌شدهکمتر از 200mA

انواع HMI ال اس XP10

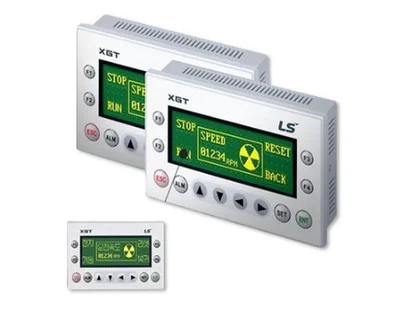

انواع HMI ال اس XP10 شامل دو مدل اصلی XP10BKA/DC و XP10BKB/DC هستند. این دو مدل از نظر نمایشگر، کلیدهای عملیاتی، حافظه و رابط‌های ارتباطی ساختار مشابهی دارند. تفاوت مهم آن‌ها به وجود یا نبود ساعت داخلی RTC مربوط می‌شود.

مدل XP10BKA/DC

مدل XP10BKA/DC فاقد ساعت داخلی RTC است. این مدل برای کاربردهایی مناسب است که اجرای فرمان‌ها یا نمایش اطلاعات براساس تاریخ و ساعت داخلی HMI ضروری نیست.

اگر زمان‌بندی فرایند از طریق PLC انجام می‌شود یا دستگاه فقط برای نمایش وضعیت و ورود فرمان کاربرد دارد، نبود RTC ممکن است محدودیتی ایجاد نکند. بااین‌حال، نیازهای برنامه باید پیش از انتخاب بررسی شوند.

مدل XP10BKB/DC

مدل XP10BKB/DC به ساعت داخلی RTC مجهز شده است. این قابلیت برای اجرای عملکردهای وابسته به زمان و تاریخ یا ثبت زمان وقوع رویدادها کاربرد دارد.

در پروژه‌هایی که برنامه باید فرمانی را در زمان مشخص اجرا کند، مدل BKB انتخاب مناسب‌تری است. وجود RTC را باید از روی کد کامل و پلاک محصول کنترل کرد و نباید تنها براساس ظاهر پنل تصمیم گرفت.

مدلوضعیت RTCکاربرد پیشنهادیXP10BKA/DCبدون RTCنمایش داده و اجرای فرمان‌های سادهXP10BKB/DCدارای RTCفرایندهای نیازمند ساعت و زمان‌بندی

کاربرد HMI ال اس XP10

کاربرد HMI ال اس XP10، ایجاد ارتباط میان اپراتور و کنترل‌کننده دستگاه است. این پنل می‌تواند مقادیر دریافت‌شده از PLC یا اینورتر را نمایش دهد و فرمان‌های تعریف‌شده را از طریق کلیدها به کنترلر ارسال کند.

از XP10 می‌توان در ماشین‌آلات بسته‌بندی، دستگاه‌های تزریق، ماشین‌آلات نساجی و واحدهای کوچک تولیدی استفاده کرد. تابلوهای کنترل پمپ، فن، نوار نقاله و تجهیزات ساده فرایندی نیز از دیگر کاربردهای قابل بررسی هستند.

سازگاری XP10 با یک دستگاه به درایور ارتباطی، پروتکل و تنظیمات دو طرف وابسته است. وجود درگاه RS-485 روی دو محصول به‌تنهایی سازگاری آن‌ها را تضمین نمی‌کند. مدل دقیق PLC یا اینورتر باید در فهرست تجهیزات قابل پشتیبانی نرم‌افزار Panel Editor بررسی شود.

نمایش مقادیر فرایندی

XP10 امکان نمایش مقادیر عددی مانند سرعت، دما، فشار، تعداد قطعات و زمان کارکرد را دارد. مقدار موردنظر از حافظه PLC یا کنترل‌کننده خوانده می‌شود و در بخش تعیین‌شده صفحه نمایش داده می‌شود.

اپراتور نیز می‌تواند برخی مقادیر مجاز را با کلیدهای پنل تغییر دهد. برای جلوگیری از ورود اشتباه، حدود مجاز پارامترها باید در برنامه PLC و پروژه HMI تعریف شوند.

نمایش وضعیت و پیام‌ها

وضعیت روشن یا خاموش بودن تجهیزات را می‌توان با نماد، متن یا Lamp Tag نشان داد. برای مثال، وضعیت کار موتور، فعال‌شدن خروجی، آماده‌بودن دستگاه یا انتخاب حالت دستی و اتوماتیک روی صفحه نمایش داده می‌شود.

Message Display Tag نیز برای نمایش پیام‌های مختلف براساس مقدار یک متغیر کاربرد دارد. این قابلیت اجازه می‌دهد پیام متناسب با وضعیت دستگاه یا مرحله فرایند نمایش داده شود.

مدیریت هشدارها

XP10 می‌تواند هشدارهای مربوط به وضعیت دستگاه را نمایش دهد. طبق کاتالوگ این محصول، امکان نگهداری سابقه حداکثر 20 هشدار در نظر گرفته شده است.

پیام هشدار باید کوتاه، واضح و قابل‌فهم باشد. عباراتی مانند «اضافه‌بار موتور»، «قطع ارتباط PLC» یا «فشار کمتر از حد مجاز» اطلاعات کاربردی‌تری نسبت به پیام عمومی «خطای دستگاه» ارائه می‌کنند.

مزایای HMI ال اس XP10

ابعاد کوچک و ساختار ساده از مزایای اصلی HMI ال اس XP10 هستند. این محصول می‌تواند جایگزین تعدادی شستی، چراغ سیگنال و نمایشگر عددی روی تابلو شود و تعداد تجهیزات روی در تابلو را کاهش دهد.

کلیدهای فیزیکی در محیط‌هایی که اپراتور با دستکش کار می‌کند یا استفاده از صفحه لمسی مطلوب نیست، مزیت کاربردی دارند. هر کلید عملکرد مشخصی دارد و کلیدهای F1 تا F4 نیز می‌توانند برای فرمان‌های پرکاربرد برنامه‌ریزی شوند.

مصرف توان پایین و نمایشگر دارای نور پس‌زمینه LED، استفاده از XP10 را در تابلوهای کوچک آسان می‌کند. نگهداری آن نیز در مقایسه با سیستم‌های دارای تعداد زیادی شستی، لامپ و نمایشگر مستقل ساده‌تر است.

وجود دو رابط ارتباطی مستقل RS-232C و RS-422/485، انعطاف مناسبی برای اتصال به تجهیزات مختلف فراهم می‌کند. نوع رابط براساس فاصله، توپولوژی شبکه، پروتکل دستگاه و شرایط نویزی پروژه انتخاب می‌شود.

ارتباط HMI ال اس XP10 با PLC و اینورتر

XP10 از رابط‌های RS-232C و RS-422/485 پشتیبانی می‌کند و این دو کانال می‌توانند به‌صورت مستقل استفاده شوند. سرعت ارتباط در محدوده 1200 تا 115200bps قابل تنظیم است، اما مقدار انتخابی باید با تنظیمات دستگاه مقابل یکسان باشد.

برای ارتباط سریال باید Baud Rate، تعداد بیت داده، Stop Bit، Parity و شماره ایستگاه به‌درستی تنظیم شوند. تفاوت حتی یکی از این پارامترها می‌تواند باعث قطع ارتباط یا دریافت داده نادرست شود.

در ارتباط RS-485، نوع کابل، شیلد، مسیر عبور و مقاومت انتهایی اهمیت زیادی دارند. کابل ارتباطی نباید در کنار کابل خروجی اینورتر یا سیم‌های قدرت نصب شود. رعایت این موارد احتمال نویز و خطای ارتباطی را کاهش می‌دهد.

اتصال به PLC ال اس

XP10 برای ارتباط با تعدادی از PLCهای LS طراحی شده است. در برخی پیکربندی‌های سازگار، امکان تأمین 5V DC دستگاه از طریق درگاه Loader تجهیزات LS نیز وجود دارد.

این روش تنها باید برای تجهیزات و کابل‌هایی استفاده شود که سازنده سازگاری آن‌ها را تأیید کرده است. طول کابل، پین‌بندی کانکتور و توان قابل‌تأمین باید با راهنمای محصول مطابقت داشته باشند.

اتصال به اینورتر

XP10 می‌تواند برای نمایش فرکانس، جریان، وضعیت کار و خطاهای اینورتر سازگار به کار رود. همچنین امکان تعریف فرمان‌هایی مانند Run، Stop یا تغییر Setpoint وجود دارد، مشروط بر آنکه پروتکل و درایور مربوطه پشتیبانی شوند.

فرمان‌های حیاتی و حفاظتی نباید فقط به HMI وابسته باشند. مدارهای توقف اضطراری، حفاظت موتور و اینترلاک‌های اصلی باید به‌صورت مستقل و مطابق اصول ایمنی ماشین طراحی شوند.

نرم‌افزار برنامه‌نویسی XP10

نرم‌افزار برنامه‌نویسی HMI ال اس XP10 با نام Panel Editor عرضه شده است. این نکته هنگام خرید و نگهداری اهمیت زیادی دارد، زیرا XP10 با نرم‌افزار XP-Builder برنامه‌ریزی نمی‌شود.

Panel Editor برای طراحی صفحه، تعریف Tag، تنظیم کلیدها، ایجاد پیام، پیکربندی ارتباط و انتقال پروژه کاربرد دارد. نسخه نرم‌افزار باید با سیستم‌عامل رایانه، نسخه سخت‌افزار HMI و فایل پروژه موجود سازگار باشد.

پیش از جایگزینی پنل یا تغییر برنامه، از فایل اصلی پروژه نسخه پشتیبان تهیه کنید. در اختیار داشتن فایل اجرایی یا برنامه موجود روی HMI همیشه به معنای امکان ویرایش کامل آن نیست. فایل پروژه قابل‌ویرایش، اطلاعات ارتباطی و رمزهای احتمالی باید جداگانه نگهداری شوند.

انتقال پروژه با سرعت حداکثر اعلام‌شده 115200bps انجام می‌شود. برای این کار باید کابل برنامه‌ریزی مناسب و پین‌بندی صحیح در اختیار باشد. استفاده از کابل نامناسب می‌تواند باعث قطع ارتباط یا آسیب به درگاه شود.

راهنمای انتخاب HMI ال اس XP10

در راهنمای انتخاب HMI ال اس XP10، ابتدا باید نیاز واقعی پروژه مشخص شود. XP10 برای نمایش متن، اعداد، نمادهای ساده و اجرای فرمان از طریق کلیدها مناسب است. اگر پروژه به صفحه لمسی، نمایش رنگی، نمودارهای پیشرفته یا Ethernet نیاز دارد، باید مدل دیگری از HMIهای LS بررسی شود.

مرحله دوم، انتخاب میان XP10BKA/DC و XP10BKB/DC است. اگر ساعت داخلی و اجرای عملکردهای وابسته به زمان نیاز نیست، مدل BKA قابل بررسی است. برای پروژه‌های نیازمند RTC باید مدل BKB انتخاب شود.

در مرحله بعد، نوع کنترلر و پروتکل ارتباطی بررسی می‌شود. مدل دقیق PLC، اینورتر یا دستگاه جانبی باید در فهرست درایورهای Panel Editor موجود باشد. نوع کابل و تنظیمات ارتباطی نیز باید پیش از سفارش مشخص شوند.

فضای نصب و ابعاد برش تابلو اهمیت زیادی دارند. به دلیل تفاوت احتمالی نقشه‌های مکانیکی در نسخه‌های مختلف اسناد، ابعاد برش باید از نقشه رسمی مربوط به کد دقیق محصول کنترل شود. استفاده از اندازه تقریبی یا اندازه‌گیری تنها از روی قاب بیرونی توصیه نمی‌شود.

انتخاب مدل برای جایگزینی

اگر XP10 برای جایگزینی یک پنل معیوب خریداری می‌شود، کد کامل مدل قبلی را بررسی کنید. جایگزینی XP10BKA/DC با XP10BKB/DC یا برعکس باید با توجه به برنامه، RTC و حافظه مورد استفاده انجام شود.

نسخه برنامه Panel Editor و فایل اصلی پروژه نیز باید در دسترس باشند. حتی اگر دو پنل از نظر ظاهری یکسان باشند، نبود فایل پروژه یا ناسازگاری نسخه نرم‌افزار می‌تواند راه‌اندازی دستگاه جدید را دشوار کند.

نصب و سیم‌کشی HMI ال اس XP10

طبق اطلاعات فنی سازنده، محدوده دمای کار XP10 از 0 تا 40°C است. دمای نگهداری نیز از 10- تا 50°C و رطوبت مجاز از 5 تا 95%RH بدون تشکیل میعان اعلام شده است. ارتفاع محل استفاده باید حداکثر 2000m باشد.

محل نصب باید عاری از گاز خورنده و گردوغبار بیش‌ازحد باشد. گردش طبیعی هوا برای خنک‌کاری در نظر گرفته شده است؛ بنابراین اطراف پنل نباید با کابل‌ها یا تجهیزات تولیدکننده حرارت مسدود شود.

منبع تغذیه اصلی دستگاه باید در محدوده 21.6–26.4V DC قرار داشته باشد. اگر تغذیه 5V DC از درگاه تجهیزات سازگار LS استفاده می‌شود، ولتاژ باید در محدوده 4.9–5.1V DC باقی بماند.

پلاریته، نوع کانکتور و مسیر سیم‌کشی باید قبل از روشن‌کردن دستگاه کنترل شوند. منبع تغذیه HMI و مدار ارتباطی باید از نویز کنتاکتورها، رله‌ها، اینورترها و کابل‌های قدرت دور نگه داشته شوند.

پس از نصب، عملکرد تمام کلیدها، نمایشگر، ارتباط با کنترلر و پیام‌های هشدار آزمایش شود. همچنین بهتر است سناریوهای قطع ارتباط، راه‌اندازی مجدد و خاموش‌شدن منبع تغذیه بررسی شوند.

تجهیزات جانبی HMI ال اس XP10

مهم‌ترین تجهیزات جانبی XP10 شامل کابل برنامه‌ریزی، کابل ارتباط با PLC یا اینورتر و منبع تغذیه 24V DC است. انتخاب هر کابل باید براساس نوع درگاه، پین‌بندی و مدل دستگاه مقابل انجام شود.

برای شبکه RS-485 ممکن است کابل زوج تابیده شیلددار، مقاومت انتهایی و تجهیزات حفاظت در برابر نویز لازم باشند. نیاز به این تجهیزات به طول شبکه، سرعت ارتباط و شرایط الکترومغناطیسی تابلو بستگی دارد.

در زمان تعویض پنل، محافظ صفحه کلید، کانکتورها و متعلقات نصب نیز باید بررسی شوند. استفاده از قطعات جانبی غیراستاندارد ممکن است عملکرد کلیدها یا کیفیت اتصال را مختل کند.

قیمت و خرید HMI ال اس XP10

قیمت HMI ال اس XP10 به مدل دقیق، وضعیت RTC، موجودی بازار و کامل‌بودن متعلقات بستگی دارد. قیمت XP10BKA/DC و XP10BKB/DC ممکن است متفاوت باشد؛ بنابراین استعلام باید براساس کد کامل محصول انجام شود.

هنگام خرید HMI ال اس XP10، تصویر پلاک دستگاه و مدل کنترلر متصل را ارائه کنید. اگر محصول برای جایگزینی تهیه می‌شود، فایل پروژه Panel Editor، نوع کابل ارتباطی و مدل پنل قبلی نیز باید بررسی شوند.

در فروش HMI ال اس XP10، نو یا کارکرده‌بودن محصول اهمیت زیادی دارد. سلامت نمایشگر، نور پس‌زمینه، کلیدها، درگاه‌های ارتباطی و RTC باید پیش از نصب آزمایش شود. وجود دستگاه بدون کابل یا فایل پروژه نیز ممکن است هزینه و زمان راه‌اندازی را افزایش دهد.

برای انتخاب صحیح، مشخصات HMI ال اس XP10 را با نیازهای واقعی ماشین مقایسه کنید. اگر پروژه به امکاناتی مانند صفحه لمسی، نمایشگر رنگی، Ethernet یا ثبت گسترده داده نیاز دارد، XP10 انتخاب مناسبی نخواهد بود و باید سری دیگری بررسی شود.

برای راهنمای خرید و دریافت قیمت HMI ال اس XP10 با شماره 03191091031 تماس بگیرید.
