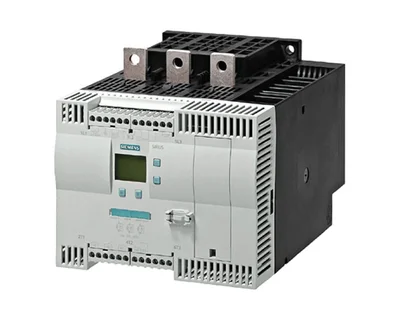

سافت استارتر زیمنس 3RW44

سافت استارتر زیمنس 3RW44 یکی از خانواده‌های پیشرفته SIRIUS برای راه‌اندازی و توقف کنترل‌شده موتورهای سه‌فاز است. Siemens این سری را در نسل قبلی محصولات خود برای کاربردهای High-Feature طراحی کرده بود؛ یعنی پروژه‌هایی که علاوه بر Soft Start ساده، به کنترل گشتاور، محدودسازی جریان، حفاظت موتور، روش‌های مختلف توقف و امکانات مانیتورینگ نیاز داشتند.

نکته مهم در خرید سافت استارتر زیمنس 3RW44، وضعیت چرخه عمر محصول است. براساس اطلاعات فعلی Siemens Industry Mall، محصولات این خانواده Phased-out شده‌اند و برای بسیاری از کدها تاریخ توقف محصول 1 اکتبر 2023 درج شده است. Siemens خانواده SIRIUS 3RW5 را به‌عنوان نسل جانشین معرفی می‌کند و برای بسیاری از کدهای 3RW44، یک مدل مشخص از سری 3RW55 به‌عنوان Preferred Successor اعلام شده است.

به همین دلیل، صفحه سافت استارتر زیمنس 3RW44 بیشتر برای شناسایی مدل‌های موجود در ماشین‌آلات قدیمی، تهیه قطعه جایگزین، بررسی مشخصات و انتخاب جانشین مناسب اهمیت دارد. در پروژه‌های جدید بهتر است علاوه بر موجودی 3RW44، سری‌های فعلی 3RW5 نیز بررسی شوند.

سافت استارتر زیمنس 3RW44 چیست؟

Siemens SIRIUS 3RW44 یک سافت استارتر الکترونیکی برای کنترل راه‌اندازی و توقف موتورهای آسنکرون سه‌فاز است. این دستگاه با کنترل توان اعمال‌شده به موتور، شرایط شروع حرکت را نسبت به راه‌اندازی مستقیم نرم‌تر می‌کند و می‌تواند جریان اولیه و ضربه گشتاوری واردشده به سیستم مکانیکی را کاهش دهد.

برخلاف سری‌های ساده‌تر مانند 3RW30، در 3RW44 هر سه فاز توسط نیمه‌هادی‌های قدرت کنترل می‌شوند. این ساختار امکان استفاده از روش‌های کنترلی پیشرفته‌تر مانند Torque Control را فراهم کرده است.

پس از پایان مرحله راه‌اندازی، سیستم بای‌پس داخلی وارد مدار می‌شود. در نتیجه جریان موتور در کار عادی از مسیر بای‌پس عبور می‌کند و تلفات حرارتی نیمه‌هادی‌های قدرت کاهش پیدا می‌کند. وجود Integrated Bypass Contact System در مشخصات رسمی 3RW44 تأیید شده است.

مشخصات سافت استارتر زیمنس 3RW44

سری 3RW44 محدوده بزرگی از موتورهای صنعتی را پوشش می‌داد. براساس Manual رسمی Siemens، جریان نامی این خانواده در دمای محیط 40°C از 29 تا 1214A است.

در شبکه 400V و اتصال استاندارد، محدوده توان موتور از 15 تا 710kW اعلام شده است. مدل ابتدایی 3RW4422 دارای توان 15kW و جریان 29A است و در بالاترین بخش خانواده، 3RW4466 با توان 710kW و جریان 1214A قرار دارد.

محدوده ولتاژ عملیاتی کلی خانواده نیز در منابع Siemens تا 200–690V ذکر شده است. البته تمام Article Numberها الزاماً تمام این محدوده را پوشش نمی‌دهند و ولتاژ دقیق هر مدل باید از دیتاشیت همان کد بررسی شود.

مدل‌های اصلی 3RW44

کدهای اصلی این خانواده از 3RW4422 شروع می‌شوند و در مدل‌های مختلف تا 3RW4466 ادامه پیدا می‌کنند. براساس سیستم کدگذاری رسمی Siemens، تعدادی از ظرفیت‌های مهم در 400V شامل موارد زیر هستند:

3RW4422 با 29A و 15kW، 3RW4424 با 47A و 22kW، 3RW4426 با 77A و 37kW، 3RW4427 با 93A و 45kW، 3RW4434 با 113A و 55kW و 3RW4436 با 162A و 90kW عرضه شده‌اند.

در ظرفیت‌های بالاتر، 3RW4443 برابر 203A و 110kW، 3RW4444 برابر 250A و 132kW، 3RW4446 برابر 356A و 200kW، 3RW4453 برابر 551A و 315kW و 3RW4454 برابر 615A و 355kW هستند. خانواده در مدل 3RW4466 به 1214A و 710kW در 400V می‌رسد.

این اعداد برای شرایط تعریف‌شده توسط Siemens هستند. دمای محیط، روش اتصال، کلاس راه‌اندازی و شرایط واقعی موتور می‌توانند روی سایز نهایی اثر بگذارند.

قابلیت Inside-Delta در سافت استارتر 3RW44

یکی از ویژگی‌های مهم 3RW44 امکان استفاده از Inside-Delta Circuit است. در این روش سافت استارتر داخل مدار مثلث سیم‌پیچ موتور قرار می‌گیرد و جریان عبوری از دستگاه کمتر از جریان خط موتور خواهد بود.

این ویژگی امکان استفاده از ظرفیت بالاتر موتور با یک سافت استارتر مشخص را فراهم می‌کند. برای مثال، مدل 3RW4426 در 400V در اتصال استاندارد برای 77A و 37kW معرفی شده است، در حالی که در اتصال Inside-Delta مقدار 133A و 75kW برای موتور اعلام شده است.

در مدل 3RW4466 نیز توان 400V در اتصال استاندارد 710kW است، اما در Inside-Delta تا 1200kW اعلام شده است.

البته استفاده از Inside-Delta نیازمند دسترسی به شش سر سیم موتور و سیم‌بندی مناسب است. همچنین سایزینگ باید براساس جداول رسمی Siemens انجام شود و نمی‌توان ظرفیت اتصال استاندارد و Inside-Delta را با یکدیگر جایگزین کرد.

کنترل گشتاور در 3RW44

یکی از تفاوت‌های اصلی 3RW44 با سافت استارترهای Basic Performance، قابلیت Torque Control است. دستگاه می‌تواند راه‌اندازی موتور را به‌جای کنترل صرف ولتاژ، براساس رفتار گشتاور مدیریت کند.

در تنظیمات دستگاه حالت‌هایی مانند Voltage Ramp و Torque Control در دسترس بوده‌اند. همچنین می‌توان این روش‌ها را با Current Limiting ترکیب کرد.

این قابلیت در بارهایی که کنترل دقیق‌تر شتاب مکانیکی اهمیت دارد مفید است. نوار نقاله، تجهیزات انتقال مواد و بارهای دارای اینرسی بالا از نمونه‌هایی هستند که می‌توانند از کنترل گشتاور بهره ببرند.

محدودسازی جریان

سافت استارتر زیمنس 3RW44 دارای Adjustable Current Limitation است. کاربر می‌تواند سقف جریان راه‌اندازی را در محدوده مجاز تنظیم کند تا جریان موتور هنگام شتاب‌گیری از مقدار تعیین‌شده فراتر نرود.

اگر جریان به حد تعیین‌شده برسد، سافت استارتر ولتاژ یا گشتاور را متناسب با الگوریتم انتخاب‌شده کنترل می‌کند. این عملکرد می‌تواند در شبکه‌هایی که ظرفیت محدودی برای تحمل جریان راه‌اندازی دارند اهمیت زیادی داشته باشد.

مقدار Current Limit نباید بیش از حد پایین انتخاب شود. موتور برای غلبه بر گشتاور مقاوم بار به جریان کافی نیاز دارد و محدود کردن بیش از حد جریان می‌تواند زمان شتاب‌گیری را افزایش دهد یا حتی مانع راه‌اندازی کامل موتور شود.

حفاظت موتور در سافت استارتر 3RW44

3RW44 دارای Motor Overload Protection داخلی است. دستگاه از مدل حرارتی موتور برای بررسی شرایط اضافه‌بار استفاده می‌کند و در صورت رسیدن به حد تعیین‌شده می‌تواند موتور را از مدار خارج کند.

در این سیستم کلاس حفاظتی موتور قابل تنظیم است. برای راه‌اندازی‌های طولانی یا سنگین، انتخاب CLASS مناسب اهمیت زیادی دارد و باید با مشخصات واقعی موتور و Duty Cycle تطبیق داشته باشد.

سری 3RW44 همچنین امکان Evaluation of Thermistor Motor Protection را ارائه می‌کند. بنابراین در صورت وجود سنسور حرارتی مناسب در موتور، می‌توان دمای سیم‌پیچ را به‌صورت مستقیم‌تر تحت نظارت قرار داد.

قابلیت‌های هشدار حرارتی نیز در سیستم تعریف شده‌اند. Manual رسمی برای Motor Heating، Remaining Time for Tripping و سایر شرایط اضافه‌بار پیام‌های تشخیصی ارائه می‌کند.

روش‌های راه‌اندازی سافت استارتر 3RW44

3RW44 فقط یک Voltage Ramp ساده ندارد. در تنظیمات آن چند روش راه‌اندازی در نظر گرفته شده است.

از جمله روش‌های مستندشده می‌توان به Direct، Voltage Ramp، Torque Control، Motor Heating، Voltage Ramp + Current Limiting و Torque Control + Current Limiting اشاره کرد.

Ramp Time در این سری نسبت به سافت استارترهای ساده‌تر دامنه تنظیم گسترده‌تری دارد. در مقایسه رسمی Siemens، زمان Ramp برای 3RW44 تا 360s قابل تنظیم معرفی شده است.

وجود این گزینه‌ها باعث می‌شود 3RW44 برای کاربردهای پیچیده‌تر صنعتی مناسب باشد. تنظیمات نهایی باید با تست واقعی ماشین و بررسی جریان و زمان راه‌اندازی انجام شوند.

روش‌های توقف در 3RW44

سافت استارتر 3RW44 چند روش مختلف برای توقف موتور دارد. در پارامترهای رسمی، گزینه‌هایی مانند Coast-down، Torque Control، Pump Stop، DC Braking و Combined Braking دیده می‌شوند.

Pump Stop برای کاربردهای پمپاژ اهمیت ویژه‌ای دارد. هدف آن ایجاد توقف کنترل‌شده‌تر موتور و کاهش تغییرات ناگهانی جریان سیال در سیستم است.

DC Braking و Combined Braking نیز در شرایط مشخص برای کاهش زمان توقف موتور کاربرد دارند. استفاده از هر روش باید مطابق Manual و ظرفیت موتور و سافت استارتر انجام شود.

3RW44 همچنین خروجی مخصوص Motor Brake را در برخی ساختارهای خود ارائه می‌کند. وجود این قابلیت در مشخصات رسمی مدل‌هایی مانند 3RW4454 تأیید شده است.

کاربرد سافت استارتر زیمنس 3RW44

کاربرد سافت استارتر زیمنس 3RW44 بیشتر در پروژه‌هایی بوده است که شرایط استارت از سطح یک Soft Start ساده فراتر می‌رود. توان بالا و قابلیت‌های کنترلی گسترده باعث شده این سری در بسیاری از ماشین‌آلات صنعتی سنگین استفاده شود.

پمپ‌ها یکی از کاربردهای اصلی هستند. وجود Pump Stopping، Current Limiting و حفاظت موتور امکان مدیریت بهتر راه‌اندازی و توقف سیستم‌های پمپاژ را فراهم می‌کند.

فن‌ها و بلوئرهای دارای اینرسی بالا نیز از کاربردهای مهم هستند. در این ماشین‌ها زمان شتاب‌گیری می‌تواند طولانی باشد و سایزینگ حرارتی سافت استارتر اهمیت زیادی پیدا می‌کند.

نوار نقاله، Crusher، Mill، Mixer، Compressor و سایر تجهیزات انتقال یا پردازش مواد نیز می‌توانند در محدوده کاربرد 3RW44 قرار گیرند. نوع بار و مدت استارت تعیین می‌کند کدام کد دستگاه مناسب است.

مزایای سافت استارتر Siemens 3RW44

یکی از مهم‌ترین مزایای 3RW44، محدوده بسیار گسترده توان است. این سری در اتصال استاندارد از 15 تا 710kW در 400V را پوشش داده و برای پروژه‌های بزرگ صنعتی نیز قابل استفاده بوده است.

قابلیت Inside-Delta مزیت مهم دیگری است. این روش در صورت مناسب بودن موتور و سیم‌بندی می‌تواند ظرفیت موتور قابل استفاده با دستگاه را افزایش دهد.

کنترل سه فاز، Torque Control، Current Limiting، Motor Overload Protection، Thermistor Evaluation و روش‌های مختلف Stop از دیگر ویژگی‌های این خانواده هستند.

وجود نمایشگر LCD و پارامترهای قابل تنظیم نیز راه‌اندازی و عیب‌یابی را نسبت به سافت استارترهای ساده‌تر توسعه می‌دهد. 3RW44 در زمان عرضه برای کاربردهای High-Feature طراحی شده بود.

ارتباط صنعتی و تجهیزات جانبی 3RW44

برای 3RW44 ماژول‌های ارتباطی مختلفی نیز عرضه شده‌اند. برای نمونه، Siemens ماژول PROFINET 3RW4900-0NC00 را برای نسخه‌های مشخص 3RW44 ارائه کرده است.

این قابلیت امکان اتصال دستگاه به سیستم‌های اتوماسیون و مانیتورینگ را فراهم می‌کرد. نوع ماژول قابل استفاده به Product Version سافت استارتر بستگی دارد و باید پیش از سفارش بررسی شود.

تجهیزات دیگری مانند ماژول‌های ارتباطی، تجهیزات حفاظتی، فیوزهای مناسب، کنتاکتور، تجهیزات فرمان و قطعات مربوط به نصب نیز بسته به ساختار پروژه قابل استفاده هستند.

در پروژه‌ای که 3RW44 موجود است، هنگام تعویض تجهیزات جانبی باید Article Number و Product Version دستگاه بررسی شود. سازگاری تمام Accessoryهای نسل جدید با 3RW44 نباید بدون مستند رسمی فرض شود.

راهنمای انتخاب سافت استارتر زیمنس 3RW44

در راهنمای انتخاب سافت استارتر زیمنس 3RW44 مهم‌ترین معیار، جریان واقعی موتور است. توان برحسب kW به‌تنهایی برای انتخاب دقیق دستگاه کافی نیست.

جریان و توان موتور

ابتدا جریان نامی موتور از روی پلاک خوانده می‌شود. سپس ظرفیت 3RW44 در ولتاژ شبکه، دمای محیط و نوع اتصال بررسی می‌شود.

برای مثال، 3RW4443 در 400V و 40°C دارای جریان 203A و توان 110kW در اتصال استاندارد است. در Inside-Delta همین مدل برای 352A و 200kW معرفی شده است.

نوع راه‌اندازی

شرایط Normal Starting و Heavy Starting یکسان نیستند. بارهایی با اینرسی زیاد یا زمان شتاب طولانی می‌توانند به ظرفیت حرارتی بیشتر نیاز داشته باشند.

مدت استارت، جریان راه‌اندازی، تعداد استارت در ساعت و CLASS حفاظت باید در سایزینگ لحاظ شوند. در صورت انتخاب اشتباه، حفاظت حرارتی سافت استارتر یا موتور می‌تواند در حین راه‌اندازی عمل کند.

دمای محیط

جریان مجاز 3RW44 با افزایش دمای محیط کاهش پیدا می‌کند. برای مثال، مدل 3RW4454 در 40°C برابر 615A، در 50°C برابر 551A و در 60°C برابر 489A ظرفیت دارد.

بنابراین دمای واقعی داخل تابلو باید در محاسبات در نظر گرفته شود.

اتصال استاندارد یا Inside-Delta

اگر موتور شش ترمینال قابل دسترس دارد و مدار امکان اتصال Inside-Delta را فراهم می‌کند، می‌توان این روش را بررسی کرد. انتخاب سیم‌بندی به طراحی موتور و تابلو وابسته است.

در پروژه جایگزینی، بهتر است روش اتصال دستگاه قبلی نیز مشخص شود. جایگزین کردن یک 3RW44 نصب‌شده Inside-Delta با مدل جدید بدون بررسی سیم‌بندی می‌تواند به انتخاب اشتباه منجر شود.

نصب سافت استارتر زیمنس 3RW44

نصب 3RW44 باید براساس Equipment Manual همان دستگاه انجام شود. جهت نصب، فاصله تهویه، دفع حرارت، سطح مقطع هادی‌ها و تجهیزات حفاظتی باید با مشخصات دستگاه تطبیق داشته باشند.

در مدل‌های بزرگ‌تر، اتصال مدار قدرت از طریق Busbar انجام می‌شود. براساس سیستم کدگذاری Siemens، مدل‌های بالاتر از 3RW4427 دارای گزینه‌های اتصال باس‌بار برای هادی اصلی هستند.

تنظیمات اولیه نیز باید بر اساس نوع بار انجام شوند. Starting Voltage، Starting Torque، Ramp Time، Current Limit، Motor Current و Trip Class از پارامترهای مهم هستند.

پس از راه‌اندازی اولیه، جریان واقعی موتور و زمان رسیدن آن به سرعت نامی باید کنترل شوند. تنظیم صرفاً بر اساس مقادیر عمومی بدون بررسی رفتار ماشین توصیه نمی‌شود.

جایگزین سافت استارتر زیمنس 3RW44

این بخش در شرایط فعلی اهمیت زیادی دارد. Siemens در Industry Mall اعلام کرده است که 3RW44 از چرخه محصول خارج شده و خانواده SIRIUS 3RW5 جانشین آن است.

در بسیاری از ظرفیت‌ها، یک مدل 3RW55 به‌عنوان Preferred Successor معرفی شده است. برای مثال، جایگزین پیشنهادی Siemens برای 3RW4426-1BC44 مدل 3RW5526-1HA14 است. برای 3RW4443-6BC44 نیز 3RW5543-6HA14 معرفی شده است.

اما تبدیل 3RW44 به 3RW55 همیشه فقط با تطبیق دو رقم توان انجام نمی‌شود. روش اتصال، ولتاژ، جریان، ابعاد، تجهیزات جانبی، ارتباط شبکه، ترمینال‌ها و پارامترهای کنترلی باید بررسی شوند.

به همین دلیل برای جایگزینی بهتر است کد کامل 3RW44 ارائه شود. سپس Preferred Successor همان Article Number در Siemens Industry Mall یا ابزارهای رسمی بررسی شود.

قیمت سافت استارتر زیمنس 3RW44

قیمت سافت استارتر زیمنس 3RW44 به دلیل خروج این سری از چرخه فروش عادی Siemens شرایط متفاوتی با محصولات فعلی دارد. Siemens برای کدهای مختلف این خانواده عبارت Product is no longer available را درج کرده است.

بنابراین قیمت بازار می‌تواند به موجودی، وضعیت نو یا کارکرده، Article Number، ظرفیت و تجهیزات جانبی وابسته باشد. در چنین شرایطی مقایسه قیمت بدون بررسی کد کامل دستگاه دقیق نیست.

برای پروژه جدید نیز بهتر است قیمت جایگزین فعلی 3RW5 هم‌زمان بررسی شود. ممکن است انتخاب نسل جدید از نظر تامین، پشتیبانی و قطعات جانبی گزینه منطقی‌تری باشد.

خرید و فروش سافت استارتر زیمنس 3RW44

در خرید سافت استارتر زیمنس 3RW44 ابتدا باید هدف خرید مشخص شود. اگر دستگاه برای تعویض یک سافت استارتر موجود در ماشین خریداری می‌شود، کد کامل تجهیز قدیمی بهترین مرجع است.

Article Numberهایی مانند 3RW4426-1BC44 یا 3RW4446-6BC44 اطلاعات بیشتری از عبارت عمومی 3RW44 ارائه می‌کنند. تفاوت بخش‌های کد می‌تواند به ولتاژ، نوع ترمینال، ظرفیت و سایر مشخصات مربوط باشد.

اگر کد مورد نظر دیگر قابل تهیه نیست، باید جانشین پیشنهادی Siemens بررسی شود. برای این کار علاوه بر توان و جریان، شرایط مکانیکی و الکتریکی تابلو نیز باید مقایسه شوند.

در مجموع، سافت استارتر زیمنس 3RW44 یکی از خانواده‌های High-Feature نسل قبلی Siemens است که محدوده 29 تا 1214A و توان 15 تا 710kW در 400V و اتصال استاندارد را پوشش می‌دهد. کنترل سه فاز، Torque Control، Current Limiting، حفاظت اضافه‌بار، Thermistor Protection، Inside-Delta، بای‌پس داخلی و روش‌های پیشرفته توقف از مهم‌ترین مشخصات این خانواده هستند. با توجه به توقف تولید و فروش این سری توسط Siemens، هنگام خرید یا جایگزینی باید کد دقیق دستگاه و مدل متناظر خانواده SIRIUS 3RW5 بررسی شود.
