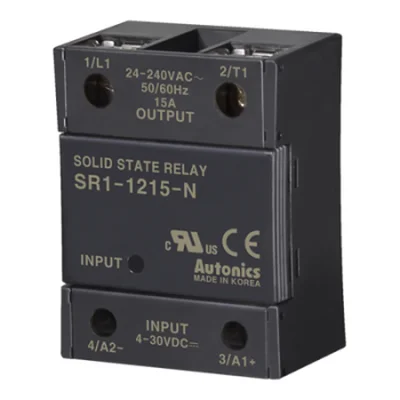

رله SSR یا Solid State Relay یک تجهیز Switching الکترونیکی است که بدون استفاده از کنتاکت مکانیکی، بار الکتریکی را توسط Semiconductor قطع و وصل می‌کند. در خروجی SSR بسته به نوع محصول از قطعاتی مانند Triac، Thyristor یا MOSFET استفاده می‌شود. نبود بخش مکانیکی باعث می‌شود SSR برای کاربردهایی با تعداد قطع و وصل زیاد، عملکرد سریع و نیاز به صدای کم گزینه مناسبی باشد.
با این حال SSR را نباید نسخه الکترونیکی ساده یک Relay معمولی در نظر گرفت. این تجهیز در حالت ON دارای Voltage Drop و تولید حرارت است و در حالت OFF نیز ممکن است Leakage Current داشته باشد. جریان نامی SSR نیز بدون بررسی Heat Sink، Ambient Temperature، نوع بار و Inrush Current قابل استفاده نیست. به همین دلیل انتخاب صحیح SSR نیازمند بررسی دقیق‌تر از عدد آمپر نوشتهشده روی بدنه است.
SSR چیست و چگونه کار می‌کند؟
SSR یک Relay بدون Contact مکانیکی است. سیگنال فرمان به بخش Input اعمال می‌شود و پس از عبور از مدار Interface و Isolation، Semiconductor خروجی فعال می‌شود. در مدل‌های صنعتی معمولاً بین Input و Output از Optocoupler یا ساختار ایزولاسیون مشابه استفاده می‌شود.
در SSRهای AC، عنصر خروجی می‌تواند Triac یا ترکیبی از Thyristorها باشد. در SSRهای DC معمولاً ساختار خروجی متفاوت است و در بسیاری از مدل‌ها از MOSFET استفاده می‌شود. بنابراین یک SSR مخصوص AC را نمی‌توان بدون بررسی مشخصات برای بار DC استفاده کرد.
فرمان ورودی نیز الزاماً با خروجی هم‌نوع نیست. برای مثال یک SSR می‌تواند ورودی 5–24VDC داشته باشد و در خروجی یک بار 230VAC را کنترل کند. عبارت‌هایی مانند DC-AC یا AC-AC در بازار برای توصیف همین ترکیب Input و Output استفاده می‌شوند.
انواع SSR از نظر ورودی و خروجی
| نوع رایج |
فرمان ورودی |
خروجی بار |
کاربرد کلی |
| DC-AC |
DC |
AC |
PLC، PID و Heater AC |
| AC-AC |
AC |
AC |
مدارهای فرمان AC |
| DC-DC |
DC |
DC |
بارهای DC در محدوده محصول |
نکته مهم:
نامگذاری DC-AC، AC-AC یا DC-DC یک اصطلاح رایج بازار است. برای خرید دقیق باید Input Voltage Range و Load Voltage Range روی Datasheet همان کد بررسی شوند.
SSR تک فاز و سه فاز
SSR تک فاز برای کنترل یک مسیر AC استفاده می‌شود و در Heaterهای تک فاز، المنت‌ها و بسیاری از سیستم‌های کنترل دما رایج است. این مدل‌ها معمولاً دو ترمینال Power برای قرار گرفتن در مسیر Load و دو ترمینال برای Input Control دارند.
SSR سه فاز برای Switching بارهای سه فاز طراحی می‌شود. ساختار داخلی می‌تواند دو یا سه Leg را کنترل کند و این موضوع به مدل و نوع اتصال بار بستگی دارد. بنابراین نباید فرض کرد تمام SSRهای سه فاز هر سه فاز را به یک روش قطع می‌کنند.
مدل‌های سه فاز برای Heater سه فاز، موتور، Transformer و سایر بارهای صنعتی تولید می‌شوند. Current Rating نیز بر اساس نوع Load متفاوت است و ظرفیت AC-1 یک SSR سه فاز لزوماً برابر ظرفیت Motor Switching آن نیست.
Zero Cross در SSR چیست؟
در SSR دارای Zero Cross، پس از دریافت فرمان ON، خروجی در زمانی فعال می‌شود که Voltage موج AC نزدیک صفر باشد. این روش می‌تواند Noise الکتریکی و تنش ناشی از Switching بعضی بارها را کاهش دهد.
Zero Cross برای Heaterهای مقاومتی و کنترل دمای ON/OFF یا Time-Proportioning بسیار رایج است. در چنین Applicationهایی معمولاً نیازی نیست بار در نقطه دلخواه موج AC روشن شود و شروع نزدیک Zero Voltage مناسب است.
Zero Cross به معنی خاموش شدن SSR دقیقاً در Zero Voltage نیست. SSRهای مبتنی بر Triac و Thyristor معمولاً پس از حذف فرمان تا زمانی که Load Current به زیر Holding Current برسد هدایت را ادامه می‌دهند؛ در AC این اتفاق معمولاً نزدیک Zero Current رخ می‌دهد.
Random Turn-On یا Instantaneous SSR چیست؟
در Random یا Instantaneous Turn-On، SSR برای روشن شدن منتظر Zero Crossing نمی‌ماند و پس از دریافت فرمان می‌تواند در نقطه دیگری از سیکل AC فعال شود. این قابلیت برای کاربردهایی که زمان روشن شدن دقیق‌تر اهمیت دارد استفاده می‌شود.
Random SSR در بعضی بارهای Inductive، Transformer و Motor Application کاربرد دارد. همچنین برای Phase-Angle Control به Switchingی نیاز است که محدود به Zero Crossing نباشد. انتخاب Zero Cross یا Random باید بر اساس نوع Load و روش کنترل انجام شود.
| نوع Switching |
رفتار کلی |
کاربرد رایج |
| Zero Cross |
فعال شدن نزدیک صفر Voltage AC |
Heater و بارهای مقاومتی |
| Random / Instantaneous |
فعال شدن بدون انتظار برای Zero Crossing |
برخی بارهای Inductive و کنترل‌های خاص |
چرا SSR به Heat Sink نیاز دارد؟
Semiconductor خروجی SSR در حالت ON یک اتصال کاملاً بدون مقاومت نیست و مقداری Voltage Drop دارد. حاصل ضرب Voltage Drop در Current بار به صورت Heat در داخل SSR تلف می‌شود.
اگر این حرارت به‌درستی دفع نشود، Junction Temperature افزایش پیدا می‌کند و می‌تواند عمر تجهیز را کاهش دهد یا باعث خرابی شود. به همین دلیل بسیاری از SSRهای Panel Mount برای رسیدن به Rated Current به Heat Sink نیاز دارند.
Heat Sink باید با Thermal Resistance مناسب انتخاب شود و سطح تماس SSR و هیت سینک نیز طبق دستورالعمل سازنده نصب شود. در بعضی مدل‌ها استفاده از Thermal Compound یا Pad حرارتی توصیه می‌شود.
عدد آمپر SSR بدون Heat Sink می‌تواند گمراهکننده باشد:
یک SSR با عنوان 40A الزاماً بدون هیت سینک قادر به عبور دائم 40A نیست. Current واقعی باید از منحنی Load Current در برابر Ambient Temperature استخراج شود.
مثال واقعی از تاثیر Heat Sink روی جریان SSR
در سری Omron G3NA تفاوت ظرفیت با و بدون Heat Sink کاملاً مشخص است. برای نمونه G3NA-240B در شرایط مشخص 40°C با Heat Sink مناسب تا 40A Rating دارد، اما بدون Heat Sink مقدار Load Current اعلام‌شده آن بسیار کمتر است.
همین موضوع نشان می‌دهد انتخاب SSR فقط با عباراتی مانند «SSR 40 آمپر» روش دقیقی نیست. دمای داخل تابلو، تهویه، Thermal Resistance هیت سینک، فاصله تجهیزات و Duty Cycle باید در طراحی حرارتی لحاظ شوند.
Derating دمایی SSR
Current قابل عبور SSR با افزایش Ambient Temperature کاهش پیدا می‌کند. این کاهش با منحنی Derating در Datasheet نمایش داده می‌شود و برای تابلوهای گرم اهمیت زیادی دارد.
اگر داخل تابلو 50°C یا 60°C باشد، نباید Current Rating اعلام‌شده در 25°C یا 40°C بدون اصلاح استفاده شود. نصب چند SSR کنار یکدیگر نیز می‌تواند دمای محلی را افزایش دهد.
Leakage Current در SSR
SSR در حالت OFF الزاماً مانند یک کلید مکانیکی مدار را کاملاً باز نمی‌کند. به دلیل ساختار Semiconductor و مدارهای Snubber ممکن است مقدار کمی Leakage Current از خروجی عبور کند.
این جریان در بارهای توان بالا معمولاً اثر قابل توجهی ندارد، اما در LED، بارهای بسیار کوچک، ورودی‌های حساس یا هنگام تست با Multimeter می‌تواند باعث مشاهده Voltage روی Load شود.
به همین دلیل SSR نباید به‌عنوان وسیله Safe Isolation برای تعمیرات در نظر گرفته شود. برای ایزوله کردن ایمن مدار باید از Disconnecting Device مناسب مطابق طراحی سیستم استفاده شود.
ON-State Voltage Drop چیست؟
وقتی SSR روشن است، روی Semiconductor خروجی مقداری Voltage باقی می‌ماند. این Voltage Drop باعث Power Loss و تولید Heat می‌شود.
مقدار دقیق به مدل، Current و دمای Junction بستگی دارد. همین ویژگی یکی از تفاوت‌های مهم SSR با Contact مکانیکی است و علت اصلی نیاز به Thermal Management محسوب می‌شود.
SSR برای المنت و Heater
یکی از رایج‌ترین کاربردهای SSR کنترل المنت حرارتی است. Heater Resistive معمولاً تعداد دفعات Switching زیادی در سیستم کنترل دما دارد و SSR به دلیل نبود Contact Wear برای این شرایط مناسب است.
در سیستم PID، Controller معمولاً Output را به‌صورت دوره‌های زمانی ON/OFF به SSR می‌دهد و مقدار متوسط توان Heater با نسبت زمان روشن به خاموش تنظیم می‌شود. برای این روش، SSR Zero Cross در بسیاری از Heater Applicationها انتخاب متداولی است.
باید Output Type کنترلر نیز بررسی شود. PID با خروجی Relay مکانیکی با PID دارای Voltage Pulse Output برای SSR یکسان نیست. برای فرمان پرتعداد SSR معمولاً Output مخصوص Solid State Relay انتخاب مناسب‌تری است.
SSR برای موتور
Motor Load نسبت به Heater شرایط بسیار سخت‌تری دارد. Starting Current بالا، Power Factor، Inductance و Surgeهای هنگام Switching باید در انتخاب SSR لحاظ شوند.
برای Motor Control بهتر است از SSR یا Solid State Contactor دارای Motor Rating رسمی استفاده شود. Current Rating عمومی یک SSR را نمی‌توان مستقیماً برابر Motor Current در نظر گرفت.
نوع Turn-On نیز اهمیت دارد. برای بعضی Motor و Inductive Applicationها Random Turn-On مناسب است، در حالی که SSRهای سه فاز Zero Cross مخصوص Motor نیز توسط سازندگان ارائه می‌شوند. انتخاب نهایی باید بر اساس Motor Rating و توصیه همان سازنده انجام شود.
جریان هجومی یا Inrush Current
بعضی بارها در لحظه روشن شدن Current بسیار بیشتری نسبت به جریان عادی می‌کشند. Motor، Transformer، Lamp و بعضی Heaterها می‌توانند چنین رفتاری داشته باشند.
SSR دارای Inrush Current Rating کوتاه‌مدت است و این Rating با Continuous Current فرق دارد. برای مثال در سری‌های Omron مقادیر Inrush Current جداگانه و برای مدت بسیار کوتاه اعلام می‌شوند.
انتخاب SSR باید به‌گونه‌ای باشد که Current Surge واقعی بار از توان تحمل کوتاه‌مدت محصول عبور نکند. Oversizing فقط با یک ضریب ثابت برای تمام بارها روش دقیقی نیست.
حفاظت SSR در برابر اتصال کوتاه
Semiconductorهای قدرت نسبت به اتصال کوتاه بسیار حساس هستند و ممکن است قبل از عملکرد یک Fuse کند آسیب ببینند. بنابراین Short-Circuit Protection باید بر اساس توصیه سازنده SSR طراحی شود.
در بعضی کاربردها از Semiconductor Fuse یا High-Speed Fuse با I²t مناسب استفاده می‌شود. انتخاب Fuse فقط با آمپر SSR انجام نمی‌شود و هماهنگی I²t میان Fuse و Semiconductor اهمیت دارد.
بعضی SSRهای صنعتی دارای Overvoltage Protection داخلی مانند MOV، VDR، TVS یا RC Snubber هستند، اما وجود این تجهیزات جایگزین Short-Circuit Protection نیست.
تفاوت SSR و رله الکترومکانیکی
| ویژگی |
SSR |
رله مکانیکی |
| عنصر Switching |
Semiconductor |
Contact مکانیکی |
| صدای Switching |
تقریباً بدون صدای مکانیکی |
دارای صدای مکانیکی |
| Switching پرتعداد |
مناسب‌تر |
Contact Wear ایجاد می‌شود |
| Leakage در OFF |
وجود دارد |
در Contact سالم بسیار کم است |
| Heat Generation |
قابل توجه و نیازمند بررسی |
معمولاً کمتر در Contact بسته |
تفاوت SSR و کنتاکتور
Contactor برای Switching بارهای قدرت و موتور طراحی می‌شود و Contact مکانیکی دارد. SSR Semiconductor است و در Applicationهای پرتکرار مانند کنترل Heater مزیت زیادی دارد.
در مقابل Contactor در حالت OFF جداسازی فیزیکی Contact ایجاد می‌کند و Thermal Loss کمتری در مسیر بسته دارد. SSR نیز به Cooling و Protection حساس‌تر است. بنابراین هیچ‌کدام جایگزین مطلق دیگری نیستند.
راهنمای انتخاب SSR
ابتدا نوع Load مشخص شود. انتخاب SSR برای Heater با Motor یا Transformer متفاوت است. سپس Input Signal، Output Voltage و Current واقعی بار بررسی شوند.
| معیار انتخاب |
چه چیزی بررسی شود؟ |
اهمیت |
| Input |
AC یا DC و Voltage Range |
هماهنگی با PID یا PLC |
| Output |
AC یا DC |
تطابق با نوع بار |
| Load Voltage |
محدوده واقعی Voltage خروجی |
جلوگیری از آسیب Semiconductor |
| Load Current |
Continuous و Inrush Current |
انتخاب Current Rating صحیح |
| Switching Type |
Zero Cross یا Random |
تطابق با نوع Load و Control |
| Cooling |
Heat Sink و Ambient Temperature |
کنترل Junction Temperature |
| Protection |
Fuse، I²t و Surge Protection |
حفاظت Semiconductor |
Replacement رله SSR قدیمی
برای جایگزینی SSR، فقط آمپر و شکل ظاهری را مقایسه نکنید. Input Voltage، Output Type، Load Voltage و Zero Cross یا Random بودن باید با مدل قبلی تطبیق داده شوند.
Heat Sink نیز باید بررسی شود. SSR جدید ممکن است ابعاد مشابهی داشته باشد اما Thermal Resistance موردنیاز آن متفاوت باشد. Current Rating نیز باید در Ambient Temperature واقعی مقایسه شود.
Leakage Current، ON-State Voltage Drop، Inrush Rating، I²t و Protection داخلی نیز در کاربردهای حساس اهمیت دارند. برای Motor Application باید Motor Rating مدل جدید جداگانه تأیید شود.
چکلیست Replacement SSR:
کد کامل، Input AC/DC و Voltage، Output AC/DC، Load Voltage، Continuous Current، Inrush Current، Zero Cross/Random، تک فاز یا سه فاز، Number of Poles، Leakage Current، ON-State Voltage، Heat Sink، Derating Curve، I²t، Fuse، Surge Protection، ابعاد و Terminal بررسی شوند.
قیمت SSR به چه عواملی بستگی دارد؟
قیمت رله SSR به Current Rating، Voltage Class، تک فاز یا سه فاز بودن، Zero Cross یا Random بودن، نوع Semiconductor و برند بستگی دارد. مدل‌های Motor Rated یا دارای Protection داخلی نیز می‌توانند ساختار متفاوتی داشته باشند.
Heat Sink نیز بخشی از هزینه واقعی سیستم است. بعضی Solid State Contactorها به‌صورت Ready-to-Use همراه Heat Sink عرضه می‌شوند، اما بسیاری از SSRهای Panel Mount به هیت سینک جداگانه نیاز دارند.
در مقایسه قیمت بهتر است SSR و Heat Sink به‌عنوان یک مجموعه بررسی شوند. خرید SSR با Current بسیار بالا بدون طراحی حرارتی مناسب تضمین‌کننده عملکرد مطمئن نیست.
برای خرید SSR چه اطلاعاتی لازم است؟
- نوع بار؛ Heater، Motor، Transformer یا بار دیگر
- تک فاز یا سه فاز بودن بار
- AC یا DC بودن بار
- ولتاژ واقعی بار
- جریان دائم بار
- Inrush Current در صورت وجود
- نوع و Voltage فرمان ورودی
- Zero Cross یا Random Turn-On
- دمای داخل تابلو
- Heat Sink موردنیاز
- نوع Fuse و Short-Circuit Protection
- تعداد دفعات Switching
- نوع خروجی PID یا PLC
- کد کامل SSR قبلی در پروژه Replacement
سوالات متداول SSR
SSR چیست؟
Solid State Relay یک کلید الکترونیکی بدون Contact مکانیکی است که با Semiconductor بار AC یا DC سازگار را Switching می‌کند.
تفاوت SSR و رله معمولی چیست؟
SSR قطعه متحرک ندارد و برای Switching پرتعداد مناسب است، اما Heat و Leakage Current دارد. رله معمولی دارای Contact مکانیکی است.
آیا SSR 40 آمپر بدون هیت سینک 40 آمپر تحمل می‌کند؟
لزوماً خیر. Current قابل استفاده به Heat Sink و Ambient Temperature بستگی دارد و باید از Derating Curve همان مدل استخراج شود.
برای المنت Zero Cross بهتر است یا Random؟
برای بسیاری از Heaterهای مقاومتی و کنترل دما، Zero Cross انتخاب رایجی است. نوع دقیق باید با Load و روش Control هماهنگ شود.
آیا SSR برای خروجی PID مناسب است؟
بله، اگر PID دارای Output مناسب SSR باشد و Input Voltage SSR با آن سازگار باشد. این ترکیب در کنترل Heater بسیار رایج است.
آیا SSR در حالت خاموش کاملاً برق را قطع می‌کند؟
ممکن است Leakage Current وجود داشته باشد. بنابراین SSR نباید به‌عنوان وسیله Safe Isolation برای تعمیرات در نظر گرفته شود.
آیا SSR برای موتور قابل استفاده است؟
بله، اما بهتر است از مدل دارای Motor Rating استفاده شود. Starting Current، نوع Load و Turn-On Method باید در انتخاب لحاظ شوند.
تفاوت SSR تک فاز و سه فاز چیست؟
مدل تک فاز یک مسیر AC را کنترل می‌کند. SSR سه فاز برای بار سه فاز طراحی شده و بسته به مدل می‌تواند دو یا سه Leg را Switching کند.
برای جایگزینی SSR قدیمی چه مشخصاتی لازم است؟
Input، Output، Voltage، Current، Inrush، Zero Cross یا Random، Heat Sink، Leakage، I²t و نوع بار باید با مدل جدید تطبیق داده شوند.
