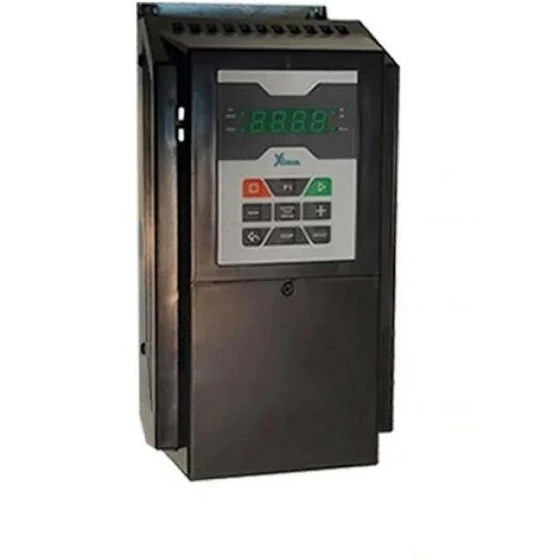

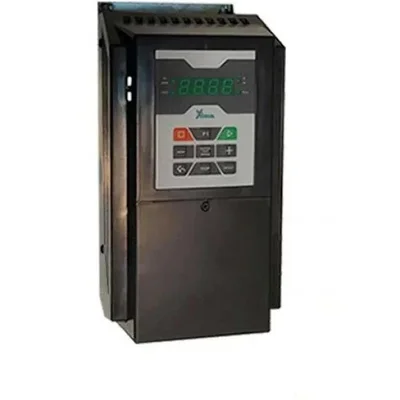

اینورتر زیما سری P یک درایو تخصصی XIMA برای کنترل پمپ، بوسترپمپ و سیستم‌های آبرسانی است. در این خانواده علاوه بر کنترل دور موتور، توابع مورد نیاز یک سیستم پمپاژ مانند PID، تشخیص کمبود آب، Sleep Mode، کنترل فشار Closed Loop و مدیریت چند پمپ داخل نرم‌افزار Drive قرار گرفته‌اند. این طراحی می‌تواند بخشی از منطق کنترلی مورد نیاز بوسترپمپ را ساده‌تر کند.
در خرید اینورتر زیما سری P فقط توان موتور بر حسب kW کافی نیست. جریان نامی موتور، تک فاز یا سه فاز بودن شبکه، تعداد پمپ‌ها، فشار Setpoint، نوع سنسور، نحوه کار پمپ‌های رزرو و شرایط کاری مجموعه باید بررسی شوند. انتخاب صحیح باعث می‌شود کنترل فشار پایدارتر انجام شود و از روشن و خاموش شدن غیرضروری پمپ‌ها جلوگیری شود.
اینورتر زیما سری P چیست؟
سری P یک Pump Specific Drive است که برای سیستم‌های آبرسانی، پمپ خانگی، پمپ صنعتی و بوسترپمپ طراحی شده است. مزیت آن نسبت به یک درایو General Purpose این است که بسیاری از توابع مورد نیاز پمپ از قبل در نرم‌افزار دستگاه در نظر گرفته شده‌اند.
در یک سیستم ساده، ترانسمیتر فشار می‌تواند مقدار واقعی فشار را به Drive ارسال کند. کنترلر PID داخلی سرعت موتور را افزایش یا کاهش می‌دهد تا فشار شبکه در محدوده تعیین‌شده باقی بماند.
در سیستم‌های بزرگ‌تر نیز چند Drive یا چند پمپ می‌توانند با منطق مخصوص بوسترپمپ کار کنند. این ویژگی باعث شده سری P برای پروژه‌هایی که هدف اصلی آن‌ها کنترل فشار و مصرف انرژی پمپ است، از سری صنعتی G تخصصی‌تر باشد.
مشخصات مهم اینورتر XIMA سری P
| ویژگی |
مشخصات سری P |
کاربرد |
| نوع درایو |
Pump Specific Drive |
پمپ و بوسترپمپ |
| PID |
کنترلر PID پیشرفته |
کنترل فشار و فرایند |
| Dry Mode |
دارد |
تشخیص شرایط کمبود آب |
| Sleep Mode |
دارد |
کاهش مصرف در بی‌باری یا مصرف کم |
| Closed Loop |
سازگار با سنسورهای متداول بازار |
فیدبک فشار و کنترل دقیق‌تر |
| Multi-Pump |
Master/Slave و کنترل چند پمپ |
بوسترپمپ |
| ارتباط |
Modbus / RS-485 |
شبکه Driveها و PLC |
| درجه حفاظت |
IP20 |
نصب داخل تابلو مناسب |
محدوده توان اینورتر زیما سری P
سری P در مدل‌های تک فاز و سه فاز عرضه می‌شود. فهرست فعلی XIMA مدل‌های تک فاز را از 0.37 تا 3kW و مدل‌های سه فاز را از 0.75 تا 30kW نشان می‌دهد.
| خانواده |
نمونه مدل‌ها |
محدوده توان |
| P100 تک فاز |
P100A004-1 تا P100B030-1 |
0.37–3kW |
| P100 سه فاز |
P100B008-3 تا P100B055-3 |
0.75–5.5kW |
| P200 |
P200C075-3، P200C110-3، P200C150-3 |
7.5–15kW |
| P300 |
P300D185-3، P300D220-3، P300D300-3 |
18.5–30kW |
توان تنها معیار انتخاب نیست. جریان خروجی هر مدل باید با جریان پلاک موتور مقایسه شود. برای نمونه مدل
P200C075-3
با توان 7.5kW در جدول فعلی XIMA دارای جریان خروجی 19A است.
اینورتر زیما سری P تک فاز
مدل‌های تک فاز سری P با ورودی حدود 220V برای پروژه‌هایی مناسب هستند که برق سه فاز در محل وجود ندارد اما موتور پمپ سه فاز سازگار با خروجی 220V استفاده می‌شود. توان‌های فعلی این گروه شامل 0.37، 0.75، 1.1، 1.5، 2.2 و 3kW هستند.
خروجی این مدل‌ها سه فاز 220V است. بنابراین پیش از انتخاب باید پلاک موتور بررسی شود. هر موتور سه فاز 380V الزاماً امکان کار با خروجی این درایو را ندارد و سربندی موتور باید با ولتاژ خروجی سازگار باشد.
اینورتر زیما سری P سه فاز
مدل‌های سه فاز با ورودی 380V از 0.75 تا 30kW عرضه می‌شوند. این محدوده برای پمپ‌های صنعتی، بوسترپمپ ساختمان، سیستم‌های آبرسانی و بسیاری از پمپ‌های تأسیساتی قابل استفاده است.
مدل‌های P100 بخش توان پایین، P200 توان‌های 7.5 تا 15kW و P300 توان‌های 18.5 تا 30kW را پوشش می‌دهند. انتخاب فریم بر اساس توان و جریان انجام می‌شود.
کنترل فشار با PID
یکی از مهم‌ترین کاربردهای سری P، کنترل فشار ثابت است. در این ساختار یک ترانسمیتر فشار روی خط نصب می‌شود و مقدار واقعی فشار را به Drive ارسال می‌کند.
کنترلر PID داخلی مقدار فیدبک را با Setpoint مقایسه می‌کند. اگر فشار کاهش پیدا کند سرعت پمپ افزایش پیدا می‌کند و با بالا رفتن فشار، دور موتور کاهش می‌یابد.
این روش نسبت به کنترل ساده ON/OFF می‌تواند تعداد استارت‌های موتور را کاهش دهد و فشار شبکه را یکنواخت‌تر نگه دارد. تنظیم صحیح PID باید با حجم شبکه، مشخصات پمپ و رفتار سنسور هماهنگ شود.
Dry Mode در اینورتر زیما سری P
Dry Mode برای تشخیص شرایط کمبود آب طراحی شده است. کارکرد پمپ بدون آب می‌تواند باعث گرم شدن، آسیب Seal و صدمه به اجزای پمپ شود.
در شرایطی که رفتار سیستم نشان دهد پمپ به آب کافی دسترسی ندارد، منطق Dry Mode می‌تواند برای جلوگیری از ادامه کار نامناسب استفاده شود. پارامترهای این تابع باید بر اساس نوع پمپ و شرایط واقعی سیستم تنظیم شوند.
Dry Mode جایگزین تمام حفاظت‌های پمپ نیست
در پروژه‌های حساس میتوان از سنسور سطح، فلوتر، پرشر سوئیچ یا سایر حفاظت‌های فرایندی نیز متناسب با طراحی سیستم استفاده کرد.
Sleep Mode و کاهش مصرف انرژی
زمانی که مصرف آب بسیار کم می‌شود، ادامه کار پمپ با دور پایین همیشه بهترین حالت نیست. Sleep Mode اجازه می‌دهد درایو در شرایط تعریف‌شده موتور را متوقف کند و مصرف غیرضروری انرژی کاهش پیدا کند.
با افت دوباره فشار یا افزایش تقاضا، سیستم از حالت Sleep خارج می‌شود و پمپ مجدداً شروع به کار می‌کند. تنظیم آستانه‌های Sleep و Wake باید به‌گونه‌ای انجام شود که پمپ دائماً بین روشن و خاموش تغییر حالت ندهد.
کنترل چند پمپ با اینورتر زیما سری P
یکی از مهم‌ترین ویژگی‌های سری P، کنترل بوسترپمپ است. XIMA دو روش اصلی برای این کار ارائه می‌کند که انتخاب میان آن‌ها به بودجه، تعداد پمپ‌ها و نوع کنترل مورد نیاز بستگی دارد.
چند پمپ دور متغیر به‌صورت Master/Slave
در این ساختار هر پمپ Drive اختصاصی خود را دارد. یکی از درایوها Master و سایر دستگاه‌ها Slave هستند و ارتباط آن‌ها از طریق شبکه انجام می‌شود.
XIMA امکان کار هم‌زمان تا 5 پمپ دور متغیر را برای سری P اعلام کرده است. با افزایش مصرف، پمپ‌های بیشتری وارد مدار می‌شوند و با کاهش مصرف تعداد پمپ‌های فعال کاهش پیدا می‌کند.
یک Drive و چند پمپ دور ثابت
روش دوم استفاده از یک سری P به همراه کارت رله خارجی است. در این ساختار یک Drive نقش کنترل اصلی را دارد و پمپ‌های دیگر طبق منطق تعریف‌شده توسط کنتاکتور وارد مدار می‌شوند.
سازنده برای این روش امکان کنترل تا 11 پمپ دور ثابت را اعلام می‌کند. طراحی کنتاکتورها، Interlock و حفاظت هر موتور باید متناسب با تابلو بوسترپمپ انجام شود.
قابلیت Changeover و توزیع کارکرد پمپ‌ها
در بوسترپمپ بهتر است همیشه یک پمپ ثابت به‌عنوان پمپ اول کار نکند. توزیع ساعت کار میان پمپ‌ها می‌تواند استهلاک تجهیزات را متعادل‌تر کند.
نرم‌افزار تخصصی سری P امکان مدیریت چند پمپ و زمان‌بندی عملکرد آن‌ها را فراهم می‌کند. این قابلیت در پروژه‌هایی که چند پمپ مشابه دارند اهمیت بیشتری پیدا می‌کند.
کاربرد اینورتر زیما سری P
بوسترپمپ ساختمان
کنترل فشار شبکه مصرف و مدیریت ورود و خروج پمپ‌ها.
پمپ صنعتی
کنترل دور پمپ در خطوط فرایندی متناسب با فشار یا دبی مورد نیاز.
آبرسانی
حفظ فشار در شبکههای تأمین و توزیع آب.
تأسیسات
کنترل پمپ‌های سیرکولاسیون و سیستم‌های مکانیکی ساختمان.
پمپ خانگی
کنترل نرمتر فشار و کاهش روشن و خاموش شدن مکرر موتور.
سیستم چند پمپه
راه‌اندازی Master/Slave یا استفاده از کارت رله برای چند پمپ.
اتصال سنسور فشار به سری P
سری P برای Closed Loop با سنسورهای متداول بازار طراحی شده است. سیگنال سنسور از ورودی آنالوگ دریافت می‌شود و به‌عنوان Feedback کنترل PID مورد استفاده قرار می‌گیرد.
در مشخصات فعلی دستگاه دو ورودی آنالوگ ولتاژی و یک ورودی آنالوگ جریانی وجود دارد. بنابراین نوع خروجی سنسور باید با ورودی مورد استفاده در Drive هماهنگ باشد.
رنج سنسور نیز باید با فشار واقعی سیستم تناسب داشته باشد. انتخاب یک ترانسمیتر با رنج بسیار بزرگ‌تر از فشار کاری می‌تواند Resolution مؤثر کنترل را کاهش دهد.
ارتباط Modbus و RS-485
RS-485 و Modbus در سری P برای ارتباط با PLC، HMI یا سایر Driveها قابل استفاده هستند. در ساختار Master/Slave بوسترپمپ نیز شبکه میان درایوها برای هماهنگی عملکرد استفاده می‌شود.
در شبکه چند درایوی هر Drive باید Address مستقل داشته باشد. کابل ارتباطی، ترمینیشن و نحوه عبور کابل از کنار کابل‌های قدرت نیز روی کیفیت ارتباط اثر دارند.
XIMA Touch و تنظیم سری P
XIMA برای Driveهای خود نرم‌افزار XIMA Touch را نیز ارائه می‌کند. این ابزار برای مشاهده و تنظیم پارامترها از طریق تلفن همراه، مشاهده پارامترهای مانیتورینگ و Fault History قابل استفاده است.
وجود تنظیمات آماده برای کاربردهای مختلف می‌تواند راه‌اندازی اولیه را ساده‌تر کند، اما Setpoint فشار، PID و حفاظت‌های پمپ باید مطابق سیستم واقعی بازبینی شوند.
مقاومت ترمز در سری P
XIMA قابلیت اتصال Brake Resistor را برای سری P ذکر می‌کند. با این حال بیشتر پمپ‌های سانتریفیوژ معمولاً به ترمز سریع نیاز ندارند و وجود این قابلیت به معنی نیاز همه پروژه‌های پمپی به مقاومت ترمز نیست.
اگر به دلیل ساختار مکانیکی یا شرایط خاص پروژه Deceleration سریع لازم باشد، مقاومت باید بر اساس کد دقیق Drive و انرژی برگشتی انتخاب شود. مقدار اهم کمتر از حد مجاز مدار ترمز نباید استفاده شود.
شرایط محیطی و حفاظت
مدل‌های استاندارد سری P دارای درجه حفاظت IP20 هستند و باید داخل تابلو یا فضای مناسب نصب شوند. محدوده دمای محیط رسمی از −10 تا +50°C، رطوبت کمتر از 85% و ارتفاع کمتر از 1000m بدون Derating اعلام شده است.
حفاظت‌هایی مانند Overcurrent، Overload، Undervoltage، Overheat، Ground Fault و Phase Loss در مشخصات فعلی سری دیده می‌شوند. این حفاظت‌ها جایگزین MCCB، ارت صحیح و حفاظت‌های هیدرولیکی سیستم نیستند.
نحوه خواندن کد اینورتر زیما P
نمونه کد
P100B075-3
ساختار نام‌گذاری سری را نشان می‌دهد. حرف P نوع کاربرد Pump، عدد 100 خانواده، حرف B اندازه فریم، عدد بخش توان و رقم انتهایی نوع برق ورودی را مشخص می‌کند.
در مدل‌های تک فاز رقم انتهایی 1 و در مدل‌های سه فاز رقم 3 استفاده می‌شود. برای مثال
P100B022-1
یک مدل 2.2kW تک فاز و
P100B022-3
مدل سه فاز همان توان است.
تفاوت سری P و G زیما
سری G یک General Purpose Industrial Drive است و برای ماشین‌آلات مختلف استفاده می‌شود. سری P در مقابل نرم‌افزار تخصصی پمپ دارد و توابعی مانند Dry Mode، Sleep Mode و کنترل چند پمپ را مستقیماً در اختیار کاربر قرار می‌دهد.
اگر موتور روی نوار نقاله، میکسر یا ماشین صنعتی عمومی قرار دارد، سری G انتخاب منطقی‌تری برای بررسی است. اگر هدف کنترل فشار، پمپ یا بوسترپمپ است، سری P معمولاً ساختار مناسب‌تری دارد.
راهنمای انتخاب اینورتر زیما سری P
توان موتور
مقدار kW محدوده اولیه مدل را مشخص می‌کند.
جریان موتور
جریان پلاک با جریان خروجی Drive مقایسه شود.
فشار و دبی
نقطه کاری واقعی سیستم پمپاژ مشخص شود.
تعداد پمپ‌ها
تک پمپ، Multi-Drive یا ساختار کارت رله مشخص شود.
سنسور فشار
رنج و نوع سیگنال سنسور با Drive هماهنگ شود.
نوع برق
مدل تک فاز 220V یا سه فاز 380V بر اساس شبکه انتخاب شود.
نصب و راه‌اندازی اینورتر زیما P
Drive باید داخل تابلو با تهویه مناسب نصب شود. مسیر کابل قدرت و کابل سنسور بهتر است از یکدیگر جدا باشد تا نویز موتور روی سیگنال فیدبک فشار اثر نگذارد.
پس از تنظیم اطلاعات موتور، نوع سنسور و Setpoint فشار وارد می‌شوند. سپس ضرایب PID و پارامترهای Sleep و Dry Mode با توجه به رفتار واقعی شبکه تنظیم می‌شوند.
در بوسترپمپ چند درایوی، شماره Master و Slaveها، آدرس شبکه و ترتیب ورود پمپ‌ها نیز باید تعریف شوند. تست اولیه بهتر است ابتدا با مصرف کنترل‌شده انجام شود و سپس عملکرد سیستم در حداقل و حداکثر مصرف بررسی شود.
تجهیزات جانبی اینورتر زیما سری P
- ترانسمیتر فشار متناسب با رنج کاری سیستم
- کارت رله خارجی برای ساختار چند پمپ دور ثابت
- کنتاکتور و حفاظت مجزا برای هر پمپ در سیستم Multi-Pump
- تجهیزات RS-485 برای شبکه Master/Slave
- MCCB و تجهیزات حفاظتی متناسب با جریان
- سنسور سطح یا فلوتر در پروژه‌هایی که حفاظت تکمیلی نیاز دارند
- مقاومت ترمز در کاربردهای خاص نیازمند توقف سریع
- کابل شیلد مناسب برای سیگنال آنالوگ در محیط نویزی
قیمت اینورتر زیما سری P
قیمت اینورتر زیما سری P به توان، جریان و تک فاز یا سه فاز بودن مدل بستگی دارد. مدل‌های P100، P200 و P300 از نظر فریم، ظرفیت و قیمت با یکدیگر تفاوت دارند.
در پروژه بوسترپمپ، قیمت خود Drive تنها بخشی از هزینه است. ترانسمیتر فشار، کارت رله، کنتاکتورهای پمپ‌های کمکی و تجهیزات حفاظتی نیز باید در هزینه نهایی در نظر گرفته شوند.
برای استعلام دقیق بهتر است کد کامل مانند
P100B055-3
یا
P200C110-3
اعلام شود. اگر مدل هنوز انتخاب نشده است، توان و جریان پمپ، تعداد پمپ‌ها، فشار مورد نیاز و نوع برق برای انتخاب اولیه اطلاعات مناسبی هستند.
خرید اینورتر زیما سری P
برای خرید اینورتر زیما سری P ابتدا مشخص کنید سیستم شامل یک پمپ است یا بوسترپمپ چند پمپه. سپس توان و جریان موتور و نوع برق ورودی مشخص شوند.
در مرحله بعد فشار مورد نیاز، نوع ترانسمیتر و ساختار کنترل مشخص شوند. در سیستم چند پمپه باید تصمیم گرفته شود هر پمپ Drive مستقل داشته باشد یا یک Drive همراه کارت رله برای مدیریت پمپ‌های دور ثابت استفاده شود.
انتخاب سری P بر اساس مشخصات کامل سیستم آبرسانی باعث می‌شود از قابلیت‌هایی مانند PID، Sleep Mode، Dry Mode و Multi-Pump به شکل مؤثرتری استفاده شود و Drive فقط به‌عنوان یک کنترل‌کننده ساده دور موتور به کار نرود.
سوالات متداول اینورتر زیما سری P
اینورتر زیما سری P برای چه کاربردی است؟
سری P برای پمپ خانگی، پمپ صنعتی، بوسترپمپ و سیستم‌های آبرسانی و کنترل فشار طراحی شده است.
محدوده توان سری P زیما چقدر است؟
مدل‌های تک فاز فعلی از 0.37 تا 3kW و مدل‌های سه فاز از 0.75 تا 30kW عرضه می‌شوند.
آیا سری P می‌تواند فشار را ثابت نگه دارد؟
بله. با اتصال سنسور فشار و استفاده از PID داخلی، سرعت پمپ بر اساس فشار واقعی شبکه تنظیم می‌شود.
Dry Mode در سری P چیست؟
تابعی برای تشخیص شرایط کمبود آب و کمک به جلوگیری از ادامه کار نامناسب پمپ در شرایط Dry Run است.
Sleep Mode چه کاربردی دارد؟
در مصرف بسیار کم، Drive می‌تواند پمپ را متوقف کند و پس از افت دوباره فشار آن را راه‌اندازی کند تا کارکرد بیهوده موتور کاهش پیدا کند.
سری P چند پمپ را کنترل می‌کند؟
XIMA امکان کنترل تا 5 پمپ دور متغیر در ساختار چند درایوی و تا 11 پمپ دور ثابت با یک Drive و کارت رله خارجی را اعلام کرده است.
آیا اینورتر زیما P تک فاز دارد؟
بله. مدل‌های ورودی تک فاز 220V از 0.37 تا 3kW در سبد فعلی وجود دارند و خروجی سه فاز 220V ارائه میکنند.
آیا سری P به PLC متصل می‌شود؟
بله. RS-485 و Modbus برای ارتباط با PLC، HMI و شبکه کردن Driveهای سیستم بوسترپمپ قابل استفاده هستند.
تفاوت سری P و G زیما چیست؟
سری G یک درایو صنعتی عمومی است؛ سری P برای پمپ تخصصی شده و امکانات Dry Mode، Sleep Mode، PID و Multi-Pump را برای سیستم‌های آبرسانی ارائه می‌کند.
قیمت اینورتر زیما سری P چگونه تعیین می‌شود؟
قیمت به توان، جریان، تک فاز یا سه فاز بودن و کد مدل بستگی دارد. در بوسترپمپ، تجهیزات جانبی مانند سنسور فشار و کارت رله نیز باید جداگانه در نظر گرفته شوند.
خرید و قیمت اینورتر زیما سری P
برای انتخاب سری P، توان و جریان موتور، تک فاز یا سه فاز بودن برق، فشار و دبی، تعداد پمپ‌ها و نوع سنسور را بررسی کنید. این سری بهطور تخصصی برای Pump و Booster Pump طراحی شده است.
