کلید و حفاظت یکی از بخش‌های اصلی هر تابلو برق است، اما همه تجهیزاتی که در این گروه قرار می‌گیرند وظیفه یکسانی ندارند. بخشی از تجهیزات مانند کلید مینیاتوری، کلید اتوماتیک و کلید هوایی برای حفاظت مدار در برابر Overcurrent و اتصال کوتاه استفاده می‌شوند. گروهی مانند کلید محافظ جان برای تشخیص Residual Current کاربرد دارند و تجهیزاتی مانند کلید حرارتی و بی‌متال با حفاظت موتور ارتباط مستقیم دارند.
در کنار تجهیزات حفاظتی، تجهیزاتی مانند سکسیونر، کلید گردان و چنج‌اور نیز در همین خانواده فروشگاهی قرار می‌گیرند، اما کار اصلی آن‌ها می‌تواند جداسازی مدار، قطع و وصل یا انتقال بین دو منبع باشد. کنترل فاز و کنترل بار نیز بهجای قطع مستقیم جریان قدرت، شرایط شبکه یا بار را مانیتور میکنند و از طریق خروجی Relay به مدار فرمان دستور میدهند. بنابراین انتخاب تجهیز باید بر اساس Function واقعی مدار انجام شود، نه فقط نام یا آمپر درجشده روی محصول.

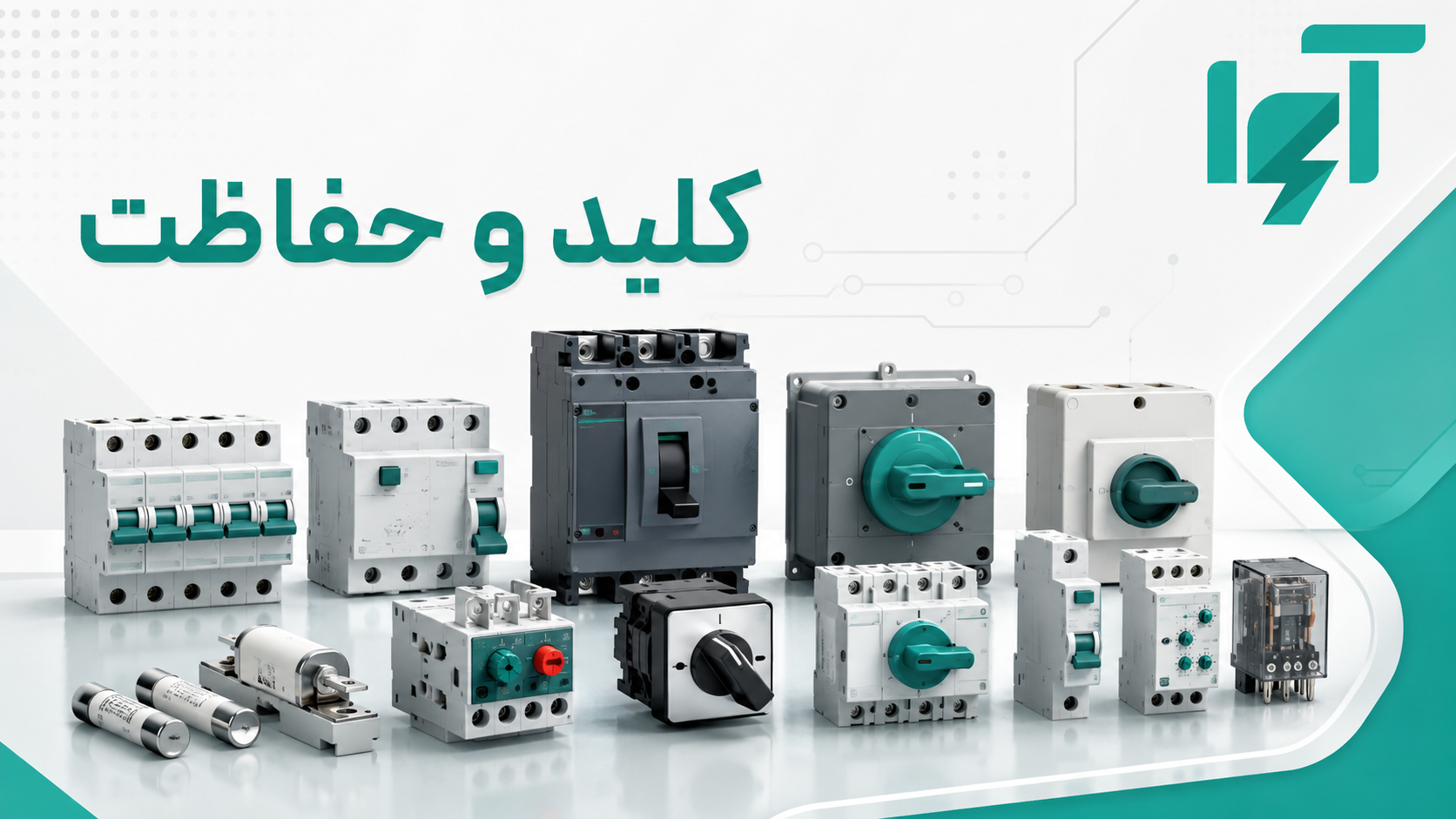

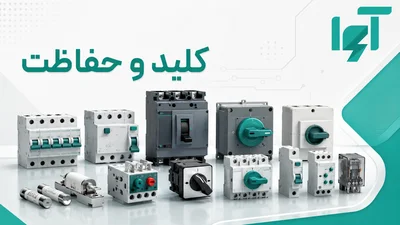

کلید و حفاظت برق صنعتی شامل چه تجهیزاتی است؟
ساختار حفاظت یک تابلو معمولاً از چند لایه تشکیل می‌شود. تجهیز ورودی اصلی ممکن است یک MCCB یا ACB باشد، مدارهای فرعی می‌توانند با MCB محافظت شوند، مدار موتور ممکن است MPCB و Overload Relay داشته باشد و در بخش ایمنی نشتی جریان از RCD یا RCBO استفاده شود. همچنین Fuse، Monitoring Relay و تجهیزات قطع و انتقال منبع نیز بسته به طراحی پروژه در تابلو قرار می‌گیرند.
| تجهیز |
نام رایج انگلیسی |
وظیفه اصلی |
نکته مهم |
| کلید اتوماتیک |
MCCB |
حفاظت مدار و کابل در برابر اضافه‌جریان و اتصال کوتاه |
قدرت قطع و Trip Unit اهمیت زیادی دارند |
| کلید مینیاتوری |
MCB |
حفاظت مدارهای نهایی در برابر Overload و Short Circuit |
Curve و Breaking Capacity بررسی شود |
| محافظ جان |
RCD / RCCB / RCBO |
تشخیص Residual Current |
RCCB و RCBO Function یکسانی ندارند |
| کلید هوایی |
ACB |
حفاظت و قطع مدارهای اصلی توزیع |
Trip Unit و Coordination بررسی شوند |
| کلید حرارتی |
MPCB / Manual Motor Protector |
حفاظت مدار موتور |
تنظیم جریان با مشخصات موتور هماهنگ شود |
| بی‌متال |
Thermal Overload Relay |
حفاظت موتور در برابر اضافه‌بار |
جایگزین حفاظت اتصال کوتاه نیست |
| سکسیونر |
Switch Disconnector |
قطع، Switching و Isolation مطابق نوع تجهیز |
وجود حفاظت Overcurrent نباید فرض شود |
| چنج‌اور |
Changeover / Transfer Switch |
انتقال بار بین دو منبع |
Manual، Motorized و ATS با هم متفاوت‌اند |
| فیوز |
Fuse |
قطع مدار در جریان خطای مشخص |
کلاس و Application فیوز مهم است |
| کنترل بار |
Current Monitoring Relay |
Monitoring جریان و تشخیص Over/Under Current |
معمولاً از طریق مدار فرمان عمل می‌کند |
| کنترل فاز |
Phase Monitoring Relay |
پایش وضعیت شبکه سه‌فاز |
Function دقیق بسته به مدل متفاوت است |
کلید اتوماتیک MCCB
کلید اتوماتیک یا Molded Case Circuit Breaker یکی از تجهیزات اصلی در تابلوهای توزیع و صنعتی است. وظیفه اصلی آن حفاظت مدار در برابر جریان‌های غیرمجاز و اتصال کوتاه است. بسته به خانواده و مدل، Trip Unit می‌تواند Thermal-Magnetic یا Electronic باشد و بعضی تنظیمات حفاظتی نیز قابل تنظیم باشند.
در انتخاب MCCB فقط جریان نامی اهمیت ندارد. Rated Voltage، Frame Size، تعداد پل، Breaking Capacity و نوع Trip Unit باید با شبکه هماهنگ باشند. در مدل‌های قابل تنظیم باید Range واقعی تنظیم جریان نیز بررسی شود. دو کلید با جریان نامی یکسان ممکن است از نظر قدرت قطع، Trip Unit و تجهیزات جانبی تفاوت زیادی داشته باشند.
کلید مینیاتوری MCB
کلید مینیاتوری برای حفاظت مدارهای نهایی در برابر اضافه‌بار و اتصال کوتاه کاربرد دارد. این تجهیزات معمولاً ساختار ماژولار دارند و روی DIN Rail نصب می‌شوند. MCB در تابلوهای توزیع، مدارهای روشنایی، پریز، فرمان و بخش‌هایی از تابلوهای صنعتی استفاده می‌شود.
جریان نامی تنها معیار انتخاب MCB نیست. Curve قطع مانند B، C یا D در خانواده‌های مربوطه، تعداد پل، ولتاژ کاری و قدرت قطع باید بر اساس نوع بار و سطح اتصال کوتاه انتخاب شوند. استفاده از MCB با آمپر صحیح ولی قدرت قطع ناکافی، انتخاب مناسبی برای شبکه نیست.
کلید محافظ جان؛ RCCB و RCBO چه تفاوتی دارند؟
Residual Current Device برای تشخیص اختلاف جریان رفت و برگشت مدار و Residual Current استفاده می‌شود. این حفاظت با حفاظت Overcurrent یکسان نیست. در ساختار RCCB، حفاظت اصلی مربوط به جریان نشتی است و برای حفاظت Overload و Short Circuit باید ساختار حفاظتی مناسب مدار نیز وجود داشته باشد.
RCBO حفاظت Residual Current را با حفاظت Overcurrent در یک تجهیز ترکیب می‌کند. به همین دلیل هنگام خرید نباید RCCB و RCBO فقط بر اساس تعداد پل یا جریان نامی با هم مقایسه شوند. Rated Current، Residual Operating Current، Type دستگاه و سایر مشخصات باید متناسب با مدار بررسی شوند.
کلید هوایی ACB
Air Circuit Breaker در سیستم‌های توزیع فشار ضعیف برای حفاظت و Switching مدارهای اصلی استفاده می‌شود. این تجهیزات معمولاً در ورودی تابلوهای اصلی یا نقاطی قرار می‌گیرند که جریان و سطح اتصال کوتاه بالاتر است و نیاز به Protection Coordination پیشرفته‌تری وجود دارد.
ACBهای مختلف می‌توانند Trip Unitهای متفاوتی داشته باشند و Functionهایی مانند حفاظت Long Time، Short Time، Instantaneous یا Ground Fault بسته به مدل و Trip Unit در دسترس باشند. همچنین نوع Fixed یا Drawout، تعداد پل، تجهیزات Motor Mechanism، Shunt Trip و Undervoltage Release می‌تواند در انتخاب مؤثر باشد.
کلید حرارتی یا MPCB
کلید حرارتی که در بازار ایران با نام‌های MPCB، Motor Protection Circuit Breaker یا Manual Motor Protector نیز شناخته می‌شود، برای مدار موتور طراحی شده است. این تجهیز بسته به مدل می‌تواند Switching دستی، حفاظت اضافه‌بار موتور و حفاظت در برابر جریان‌های خطا را در یک ساختار جمع کند.
Range تنظیم حرارتی باید با جریان واقعی موتور تطبیق داده شود. انتخاب تنها بر اساس توان kW موتور کافی نیست، زیرا Current روی پلاک موتور، Voltage، روش راه‌اندازی و شرایط کاربرد نیز اهمیت دارند. در مدار کنتاکتور، هماهنگی MPCB با کنتاکتور و سایر اجزای Motor Starter نیز باید بررسی شود.
بی‌متال و حفاظت اضافه‌بار موتور
بی‌متال یا Thermal Overload Relay برای تشخیص اضافه‌بار موتور استفاده می‌شود و معمولاً همراه کنتاکتور در Starter نصب می‌شود. عبور جریان بیش از مقدار تنظیم‌شده باعث عملکرد Relay و تغییر وضعیت Contactهای فرمان می‌شود تا کنتاکتور از مدار خارج شود.
بی‌متال جایگزین تجهیز حفاظت اتصال کوتاه نیست. در یک مدار موتور معمولاً حفاظت اتصال کوتاه و Overload باید به‌صورت هماهنگ طراحی شوند. Setting Range، Trip Class، Reset دستی یا اتوماتیک و سازگاری مکانیکی با کنتاکتور از معیارهای مهم انتخاب هستند.
کلید سکسیونر چه تفاوتی با کلید حفاظتی دارد؟
Switch Disconnector برای Switching و Isolation مدار طراحی می‌شود. کاربرد مهم آن ایجاد یک نقطه قطع مشخص برای جداسازی بخش‌هایی از تأسیسات در زمان سرویس، تعمیر یا بهره‌برداری است. برخی مدل‌ها می‌توانند جریان بار نامی را نیز قطع و وصل کنند، اما این موضوع نباید با عملکرد یک Circuit Breaker اشتباه گرفته شود.
یک سکسیونر معمولی لزوماً حفاظت Overload یا Short Circuit ندارد. اگر پروژه به حفاظت نیاز دارد، باید Circuit Breaker، Fuse یا Switch-Fuse مناسب در طراحی در نظر گرفته شود. Rated Operational Current، تعداد پل، نوع AC یا DC، دسته کاربرد و امکان نصب Handle روی در تابلو از موارد مهم انتخاب هستند.
اشتباه رایج:
سکسیونر، چنج‌اور یا کلید گردان را فقط به دلیل داشتن Handle نباید یک کلید حفاظتی تلقی کرد. Function واقعی تجهیز باید از کد محصول و مشخصات سازنده مشخص شود.
کلید گردان
عنوان کلید گردان در بازار می‌تواند برای انواع مختلف Rotary Switch و Cam Switch استفاده شود. این تجهیزات بسته به طراحی Contact Diagram ممکن است برای ON/OFF، انتخاب مدار، تغییر حالت، ستاره مثلث، انتخاب Measurement یا برخی کاربردهای Changeover استفاده شوند.
تعداد Position، تعداد Pole یا Contact، Rated Current، Voltage، Switching Category و Contact Diagram باید بررسی شوند. دو کلید گردان با تعداد Position یکسان می‌توانند آرایش داخلی کاملاً متفاوتی داشته باشند.
چنج‌اور و انتقال بین دو منبع
Changeover Switch برای انتقال بار بین دو منبع مانند شبکه و ژنراتور استفاده می‌شود. نوع دستی توسط اپراتور تغییر وضعیت می‌دهد، نوع Motorized قابلیت فرمان الکتریکی دارد و ATS با استفاده از سیستم کنترل و Monitoring منابع می‌تواند فرآیند انتقال را به‌صورت خودکار انجام دهد.
تعداد پل، جریان، نوع بار، ولتاژ، Transition Type، Interlocking و نحوه مدیریت Neutral باید بر اساس طراحی پروژه انتخاب شوند. نباید فرض شود هر Changeover Switch دارای حفاظت اضافه‌بار یا اتصال کوتاه است؛ حفاظت منابع و کابل‌ها باید به‌صورت جداگانه در طراحی سیستم دیده شود.
فیوز در سیستم حفاظت برق
Fuse یکی از تجهیزات شناخته‌شده حفاظت مدار است. در شرایط خطا، عنصر فیوز بر اثر عبور جریان بیش از محدوده طراحی‌شده ذوب شده و مدار را قطع می‌کند. فیوز پس از عملکرد معمولاً باید تعویض شود، در حالی که Circuit Breaker در بسیاری از شرایط قابلیت Reset دارد.
همه فیوزها برای یک Application ساخته نشده‌اند. Fuseهای عمومی توزیع، Fuseهای Semiconductor، Fuseهای PV و سایر گروه‌ها مشخصات متفاوتی دارند. Rated Voltage، Rated Current، Breaking Capacity و Class کاربردی فیوز باید با مدار هماهنگ شود.
کنترل بار چگونه کار می‌کند؟
کنترل بار در بسیاری از تابلوهای صنعتی نقش Current Monitoring Relay را دارد. دستگاه جریان مصرفی مدار یا موتور را بررسی می‌کند و در صورت عبور از Threshold تنظیم‌شده یا در برخی مدل‌ها پایین آمدن جریان از حد مشخص، وضعیت خروجی Relay را تغییر می‌دهد.
کنترل بار معمولاً عنصر قدرت برای قطع مستقیم مدار موتور نیست. Contact خروجی آن در مدار فرمان کنتاکتور یا PLC استفاده می‌شود. نوع اندازه‌گیری، Range جریان، نیاز به CT، Delay، Overcurrent یا Undercurrent Function و نوع خروجی بسته به مدل متفاوت است.
کنترل فاز چه چیزی را مانیتور می‌کند؟
Phase Monitoring Relay برای پایش وضعیت شبکه سه‌فاز استفاده می‌شود. بسته به مدل، تجهیز می‌تواند Functionهایی مانند Phase Loss، Phase Sequence، Overvoltage، Undervoltage یا Phase Unbalance را بررسی کند. همه این Functionها لزوماً در یک کنترل فاز ساده وجود ندارند.
خروجی کنترل فاز معمولاً در مدار فرمان قرار می‌گیرد تا در شرایط نامناسب از وصل شدن کنتاکتور یا ادامه کار ماشین جلوگیری شود. Rated Monitoring Voltage، وجود یا عدم وجود Neutral، Threshold، Time Delay و Output Contact از پارامترهای مهم در انتخاب هستند.
مهم‌ترین مشخصات در انتخاب کلید و حفاظت
انتخاب تجهیزات حفاظت باید بر اساس محاسبات و مشخصات واقعی شبکه انجام شود. حتی اگر دو کلید جریان نامی یکسان داشته باشند، ممکن است از نظر قدرت قطع، ولتاژ، Curve، Trip Unit یا Application با یکدیگر سازگار نباشند.
Rated Current
جریان نامی یا Range تنظیم باید با کابل، بار و طراحی حفاظتی هماهنگ باشد.
Rated Voltage
AC یا DC بودن و ولتاژ عملیاتی شبکه باید با تجهیز تطبیق داده شود.
Breaking Capacity
قدرت قطع باید با سطح اتصال کوتاه محل نصب متناسب باشد.
Number of Poles
تعداد پل بر اساس ساختار شبکه و نحوه قطع مدار انتخاب شود.
Trip Characteristic
Curve یا تنظیمات Trip باید با رفتار بار هماهنگ باشند.
Accessories
Auxiliary Contact، Shunt Trip، Undervoltage Release و Motor Mechanism بسته به پروژه بررسی شوند.
Icu و Ics در کلید اتوماتیک
در MCCB و تجهیزات مشابه، Breaking Capacity یکی از مهم‌ترین پارامترها است. Icu و Ics بیانگر مشخصات متفاوتی از قابلیت قطع اتصال کوتاه کلید هستند و نباید تنها به جریان نامی کلید توجه کرد. مقدار موردنیاز باید با محاسبات اتصال کوتاه شبکه و استاندارد طراحی پروژه هماهنگ شود.
تفاوت حفاظت کابل، موتور و نشتی جریان
یکی از اشتباهات رایج در انتخاب تجهیزات، انتظار چند نوع حفاظت متفاوت از یک تجهیز نامناسب است. حفاظت کابل عمدتاً به Overcurrent و Short Circuit مربوط است. حفاظت موتور علاوه بر اتصال کوتاه، باید شرایط اضافه‌بار طولانی‌مدت و رفتار راه‌اندازی موتور را نیز در نظر بگیرد. Residual Current Protection نیز موضوع دیگری است و برای تشخیص جریان نشتی طراحی می‌شود.
در نتیجه ممکن است یک مدار به بیش از یک Function حفاظتی نیاز داشته باشد. برای مثال Motor Starter می‌تواند شامل MCCB یا Fuse، Contactor و Overload Relay باشد. در ساختار دیگری ممکن است MPCB بخشی از این Functionها را یکپارچه کند. معماری نهایی باید بر اساس Coordination واقعی اجزا انتخاب شود.
نکات مهم در نصب تجهیزات حفاظت
نصب تجهیز باید مطابق دستورالعمل سازنده، سایز کابل، Torque ترمینال‌ها و شرایط حرارتی تابلو انجام شود. ظرفیت یک کلید فقط به عدد روی پلاک آن محدود نمی‌شود و شرایط نصب، دمای محیط، تهویه، فاصله تجهیزات و نوع هادی می‌توانند در طراحی اثرگذار باشند.
تجهیزات دارای Shunt Trip، Auxiliary Contact، Alarm Contact یا Undervoltage Release نیز Wiring جداگانه‌ای دارند. ولتاژ Coil یا Accessory باید دقیقاً با مدار فرمان هماهنگ باشد. اتصال Accessory با ولتاژ نامناسب می‌تواند باعث عملکرد نادرست یا آسیب شود.
Replacement کلید حفاظتی قدیمی
در جایگزینی یک کلید یا تجهیز حفاظتی، آمپر تنها پارامتر تصمیم‌گیری نیست. کد کامل محصول قبلی باید بررسی شود و سپس Rated Voltage، Rated Current، Breaking Capacity، تعداد پل، Trip Characteristic و Functionهای حفاظتی با مدل جدید تطبیق داده شوند.
در MCCB و ACB باید Frame Size، Trip Unit، Busbar Connection، ابعاد نصب و Accessoryها بررسی شوند. در MPCB و بی‌متال Range تنظیم جریان و سازگاری با Contactor اهمیت دارد. در سکسیونر و Changeover نیز Pole Configuration، Current Rating، Handle، Shaft و Terminal Arrangement می‌توانند تعیین‌کننده باشند.
برای Replacement این موارد را تطبیق دهید:
کد کامل محصول، Voltage، Current، Breaking Capacity، تعداد پل، Trip Unit یا Curve، نوع Protection، ابعاد، Mounting، Terminal، Busbar، Accessory، Coil Voltage، Wiring و شرایط عملکرد مدار.
قیمت کلید و تجهیزات حفاظت به چه عواملی بستگی دارد؟
قیمت تجهیزات این دسته به نوع محصول، جریان و ولتاژ نامی، قدرت قطع، تعداد پل، نوع Trip Unit، تجهیزات جانبی و سطح Functionهای حفاظتی وابسته است. برای مثال MCCB با Trip Unit الکترونیکی قابل تنظیم را نمی‌توان صرفاً از نظر آمپر با یک کلید ساده‌تر مقایسه کرد.
در کلیدهای هوایی نیز نوع Fixed یا Drawout و Accessoryها روی ساختار محصول اثر دارند. در محافظ جان، نوع دستگاه و Sensitivity مهم است. برای کنترل فاز و کنترل بار نیز تعداد Functionها، Range اندازه‌گیری و Output Relay می‌تواند باعث تفاوت قیمت شود.
راهنمای خرید کلید و حفاظت برق صنعتی
پیش از خرید ابتدا مشخص کنید تجهیز چه وظیفه‌ای دارد. اگر هدف حفاظت فیدر است، نوع Circuit Breaker و سطح اتصال کوتاه مهم است. اگر هدف حفاظت موتور است، اطلاعات پلاک موتور و روش راه‌اندازی موردنیاز است. اگر مسئله Residual Current باشد باید RCD مناسب بررسی شود و اگر تنها Isolation یا Transfer موردنظر است، انتخاب به سمت Switch Disconnector یا Changeover می‌رود.
| نیاز پروژه |
گروه تجهیز قابل بررسی |
پارامتر اولیه انتخاب |
| حفاظت مدار فرعی |
MCB |
Current، Curve، Breaking Capacity |
| حفاظت فیدر صنعتی |
MCCB |
Current، Icu/Ics، Trip Unit |
| ورودی اصلی تابلو |
MCCB یا ACB بر اساس طراحی |
Fault Level، Current و Coordination |
| حفاظت موتور |
MPCB و Overload Relay |
Motor Current و Starting Method |
| Residual Current |
RCCB یا RCBO |
Type، Rated Current و IΔn |
| Isolation |
Switch Disconnector |
Current، Poles، Application |
| انتقال بین دو منبع |
Changeover / ATS |
Current، Poles، Transition و Control |
| مانیتورینگ شبکه |
کنترل فاز |
Voltage و Functionهای Monitoring |
| مانیتورینگ جریان بار |
کنترل بار |
Current Range، CT و Threshold |
سوالات متداول کلید و حفاظت
تفاوت کلید اتوماتیک و کلید مینیاتوری چیست؟
هر دو برای حفاظت Overcurrent و Short Circuit استفاده می‌شوند، اما Range جریان، Breaking Capacity، ساختار Trip و امکانات تنظیم آن‌ها متفاوت است. انتخاب باید بر اساس مدار واقعی انجام شود.
آیا کلید محافظ جان از اتصال کوتاه هم حفاظت می‌کند؟
RCCB اساساً برای Residual Current طراحی شده و برای حفاظت Overcurrent به تجهیز حفاظتی مناسب در مدار نیاز دارد. RCBO حفاظت Residual Current و Overcurrent را در یک دستگاه ترکیب می‌کند.
تفاوت کلید حرارتی و بی‌متال چیست؟
بی‌متال یک Overload Relay است و معمولاً همراه Contactor استفاده می‌شود. MPCB یا کلید حرارتی علاوه بر حفاظت اضافه‌بار، بسته به مدل Functionهای حفاظتی و Switching بیشتری برای مدار موتور دارد.
آیا سکسیونر جای کلید اتوماتیک را می‌گیرد؟
خیر. Switch Disconnector عمدتاً برای Switching و Isolation استفاده می‌شود و وجود حفاظت Overload و Short Circuit در آن نباید فرض شود. حفاظت مدار باید جداگانه بررسی شود.
تفاوت چنج‌اور دستی و ATS چیست؟
Changeover دستی توسط اپراتور تغییر وضعیت می‌دهد. ATS وضعیت منابع را مانیتور کرده و در صورت طراحی مناسب می‌تواند انتقال بار بین منابع را به‌صورت خودکار انجام دهد.
قدرت قطع کلید حفاظتی چیست؟
Breaking Capacity نشان می‌دهد کلید در شرایط تعریفشده چه سطحی از جریان اتصال کوتاه را می‌تواند قطع کند. این مقدار باید با Fault Level محل نصب هماهنگ باشد.
کنترل فاز چه خطاهایی را تشخیص می‌دهد؟
بسته به مدل می‌تواند Phase Loss، Phase Sequence، Phase Unbalance، Overvoltage یا Undervoltage را مانیتور کند. همه مدل‌ها تمام این Functionها را ندارند.
برای جایگزینی کلید حفاظتی قدیمی چه مشخصاتی لازم است؟
کد کامل محصول، Voltage، Current، Breaking Capacity، تعداد پل، Trip Unit یا Curve، ابعاد، Terminal، Accessory، Wiring و Function حفاظتی مدل قبلی باید با محصول جدید تطبیق داده شوند.
