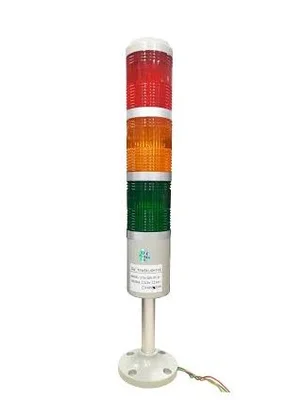

تاور لایت صنعتی یکی از تجهیزات اصلی نمایش وضعیت در ماشین‌آلات و خطوط اتوماسیون است. این تجهیز معمولاً در قسمت بالای ماشین، تابلو یا سازه نصب می‌شود تا اپراتور بتواند وضعیت دستگاه را از فاصله مناسب تشخیص دهد. هر طبقه می‌تواند یک رنگ یا نوع Signal مشخص داشته باشد و توسط PLC، رله یا مدار فرمان کنترل شود.
Tower Light در بازار با نام‌هایی مانند Signal Tower، Stack Light، برج سیگنال، سیگنال تاور و چراغ ستونی نیز شناخته می‌شود. مدل‌های جدید فقط به چند LED ثابت محدود نیستند و بسته به خانواده محصول می‌توانند حالت چشمک‌زن، Flash، Buzzer، پیام صوتی، Multicolor و حتی Interfaceهای ارتباطی مانند IO-Link داشته باشند.
تاور لایت چیست؟
Tower Light وسیله‌ای برای تبدیل وضعیت الکتریکی یا Logic ماشین به یک Signal بصری یا صوتی قابل فهم برای اپراتور است. برای مثال PLC می‌تواند هنگام Run یک طبقه، هنگام توقف طبقه دیگر و هنگام Alarm یک Signal متفاوت را فعال کند.
تاور لایت معمولاً در ارتفاعی نصب می‌شود که از جهت‌های مختلف قابل مشاهده باشد. به همین دلیل شکل Lens، قطر بدنه، شدت نور و محل نصب در عملکرد واقعی آن اهمیت دارند.
رنگ‌ها باید مطابق استاندارد و منطق تعریف‌شده همان ماشین یا کارخانه استفاده شوند. نباید بدون بررسی طراحی پروژه، برای هر رنگ یک معنی ثابت و جهانی در نظر گرفت.
نام‌های دیگر تاور لایت
Tower Light
Signal Tower
Stack Light
برج سیگنال
چراغ ستونی
چراغ هشدار طبقاتی
عبارت Light Tower به‌تنهایی در انگلیسی می‌تواند به برج‌های روشنایی پروژه‌های عمرانی نیز اشاره کند. به همین دلیل در مشخصات فنی بهتر است از Tower Light، Signal Tower یا Stack Light استفاده شود.
انواع تاور لایت از نظر ساختار
| نوع |
ساختار |
مزیت اصلی |
| Modular |
Base و Light Moduleهای جداگانه |
امکان تغییر تعداد، رنگ یا Function |
| Pre-Assembled |
مجموعه آماده کارخانه |
سفارش و نصب ساده‌تر |
| Multicolor |
چند رنگ در یک Light Element |
کاهش تعداد طبقات |
تاور لایت ماژولار
Modular Tower Light از Base و چند Module تشکیل می‌شود. اپراتور یا طراح می‌تواند بسته به سیستم موردنیاز، ماژول قرمز، زرد، سبز، آبی، سفید یا Buzzer را ترکیب کند.
این ساختار برای ماشین‌سازانی مناسب است که Configurationهای مختلف تولید می‌کنند. در صورت تغییر نیاز نیز می‌توان در بعضی خانواده‌ها Module را بدون تعویض کل Tower تغییر داد.
PATLITE در LR Series امکان ترکیب یک تا پنج LED Module را فراهم می‌کند. WERMA نیز خانواده‌های KombiSIGN را به‌صورت Modular برای ترکیب Signalهای نوری و صوتی ارائه می‌کند.
تاور لایت آماده یا Pre-Assembled
در مدل Pre-Assembled تعداد طبقات، رنگ‌ها و ساختار کلی از قبل مشخص شده است. این مدل برای پروژه‌ای مناسب است که Configuration نهایی ثابت بوده و نیاز به تغییر Moduleها وجود ندارد.
مزیت اصلی، کاهش تعداد کدهای خرید و مونتاژ سریع‌تر است. Schneider در سال 2026 برای خانواده‌های Harmony XV4 و XV6 کاتالوگ جداگانه Pre-Assembled Tower Light نیز منتشر کرده است.
تعداد طبقات تاور لایت
تاور لایت می‌تواند یک، دو، سه، چهار یا پنج طبقه داشته باشد. تعداد بیشتر زمانی مفید است که ماشین چند وضعیت مستقل را به‌صورت هم‌زمان یا مجزا نمایش دهد.
تعداد زیاد همیشه بهتر نیست. Tower بیش از حد بلند می‌تواند فضای بیشتری اشغال کند و تشخیص سریع Signal را برای اپراتور دشوارتر کند. Logic نمایش بهتر است ساده و مشخص طراحی شود.
برخی محصولات Multicolor اجازه می‌دهند چند رنگ توسط یک ماژول تولید شود. در چنین حالتی می‌توان تعداد طبقات فیزیکی را بدون کاهش تعداد وضعیت‌های قابل نمایش کمتر کرد.
رنگ‌های تاور لایت
قرمز، زرد یا Amber، سبز، آبی و سفید از رنگ‌های رایج Signal Tower هستند. خانواده PATLITE LR برای نمونه همین پنج رنگ LED را در مدل‌های مربوطه ارائه می‌کند.
معنی هر رنگ باید در طراحی ماشین مشخص شود. در بسیاری از کارخانه‌ها سبز برای شرایط عادی، زرد برای توجه و قرمز برای Fault یا وضعیت غیرعادی استفاده می‌شود، اما Assignment نهایی باید مطابق استاندارد و دستورالعمل پروژه باشد.
استفاده از Label، HMI و Alarm Message در کنار رنگ می‌تواند از برداشت اشتباه جلوگیری کند؛ به‌خصوص زمانی که چند ماشین در یک سالن از منطق رنگ متفاوت استفاده می‌کنند.
نور ثابت، چشمک‌زن و Flash
Steady Light به‌صورت پیوسته روشن می‌ماند. Blinking و Flashing برای جلب توجه بیشتر استفاده می‌شوند و می‌توانند یک Alarm یا وضعیت مهم‌تر را از حالت عادی متمایز کنند.
نوع Light Effect به خانواده محصول بستگی دارد. Harmony XV6 فعلی Schneider حالت‌های Steady، Blinking و Flashing دارد و WERMA نیز مدل‌هایی با Blink، Flash، Double Flash و سایر Effectها ارائه می‌کند.
نباید با افزایش تعداد Flashها، Alarm System را بیش از حد پیچیده کرد. اپراتور باید بتواند تفاوت Signalها را سریع تشخیص دهد.
تاور لایت بیزردار
بعضی Signal Towerها دارای Buzzer یا Sounder هستند. هشدار صوتی زمانی مفید است که اپراتور مستقیم به ماشین نگاه نمی‌کند یا محیط دارای چند نقطه کاری است.
ماژول صوتی می‌تواند یک Tone ثابت یا چند Pattern صوتی داشته باشد. مدل‌های پیشرفته‌تر حتی قابلیت پخش پیام صوتی قابل تنظیم دارند.
Sound Level و Frequency باید با نویز محیط هماهنگ باشند. صدای بسیار ضعیف شنیده نمی‌شود و صدای بیش از حد نیز می‌تواند برای اپراتور نامناسب باشد.
ولتاژ تاور لایت
Supply Voltage باید پیش از سفارش مشخص شود. 24VDC در ماشین‌آلات و سیستم‌های PLC بسیار رایج است، اما Tower Lightهای 12VDC و مدل‌های AC نیز وجود دارند.
PATLITE در LR Series بسته به مدل، گزینه‌های 12VDC، 24VDC و 100–240VAC را ارائه می‌کند. بنابراین عبارت «تاور لایت 24 ولت» فقط یکی از زیرگروه‌های این محصول است.
ولتاژ اشتباه می‌تواند باعث عدم عملکرد یا آسیب الکترونیک داخلی شود. در Replacement باید AC/DC بودن تغذیه نیز همراه مقدار Voltage بررسی شود.
قطر تاور لایت
Diameter روی ابعاد ظاهری، Visibility و فضای نصب اثر دارد. تاورهای کوچک‌تر برای ماشین‌های Compact مناسب هستند و مدل‌های بزرگ‌تر از فاصله بیشتری دیده می‌شوند.
PATLITE در خانواده LR قطرهای 40، 50، 60 و 70mm دارد. Schneider نیز XV4 را در کلاس 40mm، XV6 را در 60mm و XVB7 را در 70mm ارائه می‌کند.
قطر نباید با تعداد طبقات اشتباه گرفته شود. یک Tower با قطر 60mm می‌تواند بسته به Series و Configuration چند ماژول مختلف داشته باشد.
روش نصب تاور لایت
Tower Light می‌تواند مستقیماً روی سطح ماشین نصب شود یا با Pole، Bracket و Base مخصوص در ارتفاع بیشتری قرار گیرد. انتخاب Mounting به محل دید اپراتور و ساختار ماشین بستگی دارد.
PATLITE برای LR Series Mounting Optionهای مختلف ارائه می‌کند و WERMA نیز Adapter و Accessoryهای گوناگون برای نصب دارد. بنابراین Accessory باید متعلق به همان Series باشد.
در Replacement باید قطر سوراخ، فاصله پیچ‌ها، Pole Height و Cable Entry نیز بررسی شوند؛ چون Base دو برند مختلف الزاماً قابل جایگزینی مستقیم نیست.
درجه حفاظت IP
Signal Tower می‌تواند روی ماشین در معرض Dust، روغن، بخار یا شست‌وشو قرار گیرد. به همین دلیل IP Rating باید با محیط واقعی پروژه هماهنگ شود.
Harmony XV6 ماژولار Schneider در مشخصات فعلی با IP65 معرفی شده است. PATLITE نیز در خانواده Signal Tower خود حتی گزینه‌های مخصوص Washdown با IP69K دارد.
این Ratingها مدل‌محور هستند و نباید نتیجه گرفت هر تاور لایت Schneider یا PATLITE همین IP را دارد. Mounting و Accessory نیز می‌توانند در Rating نهایی اثر داشته باشند.
نکته:
عبارت‌هایی مانند «ضد آب» برای انتخاب فنی کافی نیستند. IP Rating دقیق همان کد تاور لایت و شرایط Mounting باید بررسی شوند.
اتصال تاور لایت به PLC
در ساختار متداول، هر رنگ یا Buzzer یک Control Input جداگانه دارد و PLC با Digital Output آن را فعال می‌کند. با این حال Wiring Architecture میان برندها و سری‌ها یکسان نیست.
قبل از اتصال باید Supply Voltage، Common، جریان مصرفی هر Module و نوع خروجی PLC بررسی شوند. اگر جریان Load از ظرفیت Output بیشتر باشد، استفاده از Relay یا Interface مناسب لازم است.
در خروجی‌های Transistor نیز Sink/Source یا PNP/NPN بودن مدار باید مطابق Wiring Diagram تاور لایت و PLC انتخاب شود.
تاور لایت هوشمند و IO-Link
نسل جدید Signal Towerها فقط با چند Wire مجزا کنترل نمی‌شوند. برخی مدل‌ها Interfaceهای دیجیتال یا صنعتی برای کنترل Signal و انتقال اطلاعات دارند.
WERMA در محصولات فعلی KombiSIGN گزینه IO-Link را در بعضی ساختارها ارائه می‌کند. PATLITE نیز Signal Towerهای Network-Compatible برای سیستم‌های Monitoring و Andon دارد.
این قابلیت برای تمام مدل‌ها وجود ندارد. اگر اتصال Network موردنیاز است، Protocol و Interface باید قبل از خرید روی کد دقیق بررسی شوند.
تاور لایت Schneider Harmony
Schneider در سبد فعلی Harmony چند خانواده Tower Light دارد. Harmony XV6 یک سیستم ماژولار Ø60mm با Light Effectهای ثابت، چشمک‌زن و Flash است و قابلیت استفاده از Moduleهای نوری و صوتی را دارد.
Schneider در سال 2026 همچنین کاتالوگ جدید Pre-Assembled Tower Light برای Harmony XV4 و XV6 منتشر کرده است. XV4 برای ساختار باریک‌تر و XV6 برای قطر 60mm در دسترس است.
خانواده XVB7 نیز در سبد فعلی Schneider به‌عنوان Tower Light ماژولار 70mm وجود دارد. بنابراین هنگام خرید نباید صرفاً نام Harmony برای تشخیص Series کافی دانسته شود.
تاور لایت PATLITE
PATLITE یکی از برندهای تخصصی تجهیزات Signal است. LR Series این شرکت یک خانواده Modular با قطرهای 40، 50، 60 و 70mm است.
در این سری می‌توان یک تا پنج LED Module، Buzzer و Mounting Optionهای مختلف را بر اساس مدل انتخاب کرد. همچنین نسخه‌های آماده و Configurationهای ولتاژی مختلف وجود دارند.
برای محیط‌های شست‌وشو نیز PATLITE مدل‌های مخصوص با Rating بالاتر ارائه می‌کند. بنابراین محیط نصب باید پیش از انتخاب Series مشخص شود.
تاور لایت WERMA
WERMA خانواده‌های متنوع Signal Tower مانند KombiSIGN 40، KombiSIGN 70، KombiSIGN 72 و مدل‌های Preconfigured دارد.
KombiSIGN 40 یک Tower ماژولار باریک برای ماشین‌آلات کوچک‌تر است و در مدل Multicolor می‌تواند تا هفت رنگ را در یک Signal Element ایجاد کند.
در برخی Configurationها IO-Link یا USB نیز وجود دارد. این قابلیت‌ها برای پروژه‌های Industry 4.0 و Monitoring پیشرفته مفید هستند، اما باید با کد دقیق محصول تطبیق داده شوند.
تاور لایت جایگزین تجهیز ایمنی نیست
Signal Tower وضعیت را نمایش می‌دهد اما به‌طور معمول یک Safety Device برای توقف ماشین نیست. روشن شدن چراغ قرمز یا Buzzer نمی‌تواند جای Emergency Stop، Interlock یا Safety Relay را بگیرد.
اگر برج سیگنال بخشی از سیستم Alarm ایمنی است، طراحی Safety Function باید جداگانه مطابق ارزیابی ریسک ماشین انجام شود.
راهنمای انتخاب تاور لایت
| معیار |
چه چیزی بررسی شود؟ |
علت اهمیت |
| ساختار |
Modular یا Pre-Assembled |
قابلیت تغییر آینده |
| تعداد طبقات |
1 تا چند Signal |
تعداد وضعیت‌های موردنیاز |
| رنگ |
قرمز، زرد، سبز، آبی، سفید یا Multicolor |
منطق نمایش وضعیت |
| Light Effect |
Steady، Blink یا Flash |
شدت جلب توجه |
| Sound |
بدون صدا، Buzzer یا Voice |
هشدار صوتی |
| Voltage |
12VDC، 24VDC یا AC بسته به مدل |
سازگاری با مدار فرمان |
| قطر |
مانند 40، 50، 60 یا 70mm |
Visibility و فضای نصب |
| IP |
Dust، Water و Washdown |
شرایط محیطی |
| Control |
Discrete، PLC، IO-Link یا Network |
سازگاری سیستم کنترل |
اشتباهات رایج در انتخاب تاور لایت
- انتخاب فقط بر اساس تعداد رنگ‌ها
- خرید مدل 220V برای سیستم کنترل 24VDC یا برعکس
- بی‌توجهی به Steady، Blink یا Flash بودن Module
- فرض یکسان بودن Wiring تمام برندها
- عدم بررسی جریان خروجی PLC
- انتخاب IP نامناسب برای محیط ماشین
- نادیده گرفتن قطر و ابعاد Base
- انتخاب Buzzer بدون توجه به نویز محیط
- خرید Module یک Series برای Base خانواده دیگر
- استفاده از Tower Light به‌عنوان جایگزین تجهیز ایمنی
Replacement تاور لایت قدیمی
برای جایگزینی برج سیگنال قدیمی ابتدا Supply Voltage، تعداد طبقات و رنگ‌ها ثبت شوند. نوع Steady، Flashing یا Buzzer نیز باید مشخص شود.
سپس Base Diameter، فاصله سوراخ‌ها، Pole، ارتفاع کلی و Cable Entry بررسی شوند. محصول جدید ممکن است از نظر الکتریکی مناسب باشد ولی بدون Adapter روی ماشین قبلی نصب نشود.
Wiring نیز باید از روی Diagram هر دو محصول مقایسه شود. Common Wire، Inputهای رنگ‌ها و Logic فعال‌سازی ممکن است میان دو خانواده متفاوت باشند.
چک‌لیست Replacement تاور لایت:
برند و سری، Supply Voltage، AC/DC، تعداد طبقات، رنگ‌ها، Steady/Blink/Flash، Buzzer، قطر، Base، Pole، روش Mounting، Wiring Logic، جریان مصرفی، IP، Interface ارتباطی و ابعاد کلی بررسی شوند.
قیمت تاور لایت به چه عواملی بستگی دارد؟
قیمت Tower Light به تعداد طبقات، قطر و نوع ساختار وابسته است. مدل تک‌طبقه ساده با Tower ماژولار پنج‌طبقه قیمت یکسانی ندارد.
Buzzer، Multicolor بودن، Flash Module، Message صوتی، IP بالاتر و Interfaceهایی مانند IO-Link نیز می‌توانند قیمت را افزایش دهند.
هنگام مقایسه قیمت باید مشخص شود محصول Complete Tower است یا فقط Light Module، Base یا Buzzer. مقایسه یک Module با مجموعه کامل می‌تواند نتیجه اشتباهی ایجاد کند.
برای خرید تاور لایت چه اطلاعاتی لازم است؟
- تعداد وضعیت‌های موردنیاز
- تعداد طبقات
- رنگ هر طبقه
- Steady، Blinking یا Flashing بودن
- نیاز به Buzzer یا هشدار صوتی
- Supply Voltage و AC/DC بودن
- قطر Tower
- مدل Modular یا Pre-Assembled
- روش نصب مستقیم یا Pole Mount
- IP موردنیاز
- نوع خروجی PLC یا مدار کنترل
- نیاز به IO-Link یا Network
- کد مدل قبلی در پروژه Replacement
سوالات متداول تاور لایت
تاور لایت چه کاربردی دارد؟
برای نمایش سریع وضعیت ماشین، Run، توقف، هشدار و سایر حالت‌های تعریف‌شده سیستم کنترل استفاده می‌شود.
تفاوت Tower Light و Signal Tower چیست؟
در تجهیزات اتوماسیون صنعتی معمولاً هر دو عبارت برای همین خانواده چراغ‌های ستونی وضعیت استفاده می‌شوند.
تاور لایت سه طبقه برای چه کاری مناسب است؟
زمانی مناسب است که سه Signal مستقل برای وضعیت‌های ماشین موردنیاز باشد؛ معنی هر رنگ باید در منطق پروژه تعریف شود.
تفاوت Modular و Pre-Assembled چیست؟
مدل Modular از Moduleهای قابل ترکیب تشکیل می‌شود؛ مدل Pre-Assembled با تعداد و ترکیب مشخص به‌صورت آماده عرضه می‌شود.
آیا تاور لایت 24VDC را می‌توان به PLC متصل کرد؟
معمولاً در صورت سازگاری Wiring Logic و جریان مصرفی امکان‌پذیر است، اما مشخصات Output PLC و Diagram محصول باید بررسی شوند.
تاور لایت بیزردار چه مزیتی دارد؟
علاوه بر Signal بصری، Alarm صوتی ایجاد می‌کند و برای مواقعی که اپراتور به ماشین نگاه نمی‌کند مفید است.
آیا تاور لایت ضد آب است؟
بسته به مدل متفاوت است. IP دقیق محصول باید بررسی شود و عبارت ضد آب بدون IP برای انتخاب کافی نیست.
آیا می‌توان ماژول تاور لایت را بعداً اضافه کرد؟
در مدل‌های Modular سازگار معمولاً امکان تغییر Configuration وجود دارد، اما حداکثر تعداد و نوع Module به Series وابسته است.
برای جایگزینی تاور لایت قدیمی چه مواردی بررسی شوند؟
Voltage، رنگ‌ها، Light Effect، Buzzer، Wiring، قطر، Base، Mounting، IP و سازگاری با خروجی PLC باید بررسی شوند.
