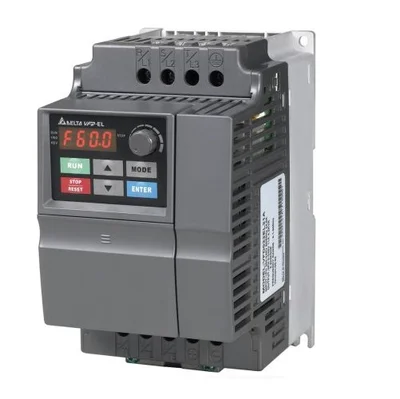

اینورتر دلتا EL با نام VFD-EL یکی از درایوهای کامپکت Delta برای کنترل موتورهای AC است. این خانواده برای پروژه‌هایی مناسب است که به یک اینورتر جمع‌وجور با امکانات کنترلی کاربردی نیاز دارند و فضای تابلو نیز اهمیت دارد. Delta در سبد فعلی خود VFD-EL را در گروه Compact Drives قرار داده و آن را به‌عنوان یک Sensorless Vector Control Drive معرفی می‌کند.
در خرید اینورتر دلتا EL بهتر است انتخاب از پلاک موتور شروع شود. توان بر حسب kW فقط یکی از معیارها است و جریان موتور، ولتاژ شبکه، تعداد فاز ورودی، نوع بار و روش فرماندهی نیز باید بررسی شوند. کد کامل دستگاه اهمیت زیادی دارد، زیرا خانواده VFD-EL با کلاس‌های تغذیه مختلف عرضه شده است و تنها اعلام توان موتور برای انتخاب مدل دقیق کافی نیست.
اینورتر دلتا EL چیست؟
VFD-EL یک AC Motor Drive کامپکت است که برای کنترل سرعت موتور از طریق تغییر فرکانس و ولتاژ خروجی استفاده می‌شود. این درایو ابتدا برق ورودی را در مدار داخلی به DC تبدیل می‌کند و سپس بخش Inverter خروجی AC مناسب موتور را ایجاد می‌کند.
Delta این خانواده را با تمرکز بر ابعاد کوچک، کنترل موتور و قابلیت استفاده در ماشین‌آلات عمومی توسعه داده است. VFD-EL از نسل‌های شناخته‌شده درایوهای کامپکت Delta است و برخلاف بعضی سری‌های قدیمی مانند VFD-B، در حال حاضر در فهرست محصولات متوقف‌شده Delta قرار ندارد.
ویژگی‌های اینورتر Delta VFD-EL
یکی از ویژگی‌های مهم سری EL، ساختار کامپکت آن است. این موضوع در تابلوهایی که فضای نصب محدود دارند اهمیت دارد. Delta از ابتدای معرفی VFD-EL بر طراحی کوچک، نصب مناسب در تابلو و قابلیت‌های ارتباطی این خانواده تأکید کرده است.
ارتباط Modbus از طریق RS-485 نیز برای VFD-EL در مستندات Delta ارائه شده است. بنابراین در پروژه‌های اتوماسیون می‌توان درایو را با PLC، HMI یا سایر تجهیزات سازگار به شبکه متصل کرد و فرمان یا اطلاعات مورد نیاز را از طریق ارتباط سریال منتقل کرد.
| ویژگی |
توضیح |
| خانواده محصول |
Compact AC Motor Drive |
| کنترل موتور |
Sensorless Vector Control Drive |
| ارتباط |
Modbus RS-485 |
| ساختار |
کامپکت و مناسب تابلوهای دارای فضای محدود |
| کلاس‌های تغذیه |
مدل‌های مختلف در کلاس‌های 115V، 230V و 460V طبق کد محصول |
| نوع نصب |
مناسب نصب داخل تابلو بر اساس دستورالعمل مدل |
مدل‌های اینورتر دلتا EL
سری VFD-EL با کدهای مختلفی عرضه شده است. بخش ابتدایی کد ظرفیت موتور و بخش انتهایی آن اطلاعاتی درباره کلاس ولتاژ و ساختار ورودی دستگاه ارائه می‌دهد. به همین دلیل در زمان استعلام قیمت باید کد کامل روی پلاک دستگاه مشخص باشد.
در خانواده EL مدل‌هایی مانند VFD002EL، VFD004EL، VFD007EL، VFD015EL، VFD022EL و VFD037EL دیده می‌شوند. محدوده دقیق مدل قابل استفاده به کلاس ولتاژ وابسته است و تمام توان‌ها الزاماً در تمام کلاس‌های ورودی موجود نیستند.
کد کامل را ملاک قرار دهید
عبارتهایی مانند «اینورتر EL یک اسب» یا «EL با توان 2.2kW» برای سفارش نهایی کافی نیستند. کلاس ولتاژ و نوع ورودی نیز باید از روی کد کامل محصول مشخص شوند.
اینورتر دلتا EL تک فاز و سه فاز
یکی از دلایل جست‌وجوی زیاد سری EL در بازار، وجود مدل‌های مناسب برای شبکه‌های مختلف است. Delta برای خانواده VFD-EL مدل‌هایی در کلاس 115V تک فاز، 230V تک فاز و سه فاز و 460V سه فاز ارائه کرده است.
در یک مدل با ورودی تک فاز 230V، خروجی درایو برای موتور سه فاز متناسب با کلاس ولتاژی دستگاه استفاده می‌شود. بنابراین در کاربردهایی که برق تک فاز در دسترس است ولی موتور سه فاز کوچک استفاده می‌شود، برخی مدل‌های EL می‌توانند گزینه قابل بررسی باشند.
انتخاب باید از روی جدول جریان انجام شود. به‌خصوص در ورودی تک فاز، جریان ورودی دستگاه می‌تواند نسبتاً بالا باشد و تجهیزات حفاظتی و سطح مقطع کابل ورودی نیز باید متناسب با مدل انتخاب شوند.
کاربرد اینورتر دلتا EL
VFD-EL در پروژه‌هایی کاربرد دارد که موتور توان پایین یا متوسط دارد و یک درایو کامپکت برای کنترل سرعت مورد نیاز است. کاربرد نهایی باید بر اساس جریان و مشخصات بار بررسی شود و صرفاً کوچک بودن موتور برای تأیید انتخاب کافی نیست.
نوار نقاله
تنظیم سرعت موتور در سیستم‌های انتقال مواد و خطوط تولید سبک.
بسته‌بندی
کنترل موتورهای مورد استفاده در ماشین‌آلات بسته‌بندی و تجهیزات جانبی آن‌ها.
فن و پمپ
کنترل دور موتور در کاربردهایی که جریان و شرایط بار با ظرفیت EL سازگار هستند.
ماشین‌آلات سبک
کنترل موتور در ماشینهایی که به درایو کامپکت و فرمان سرعت نیاز دارند.
تجهیزات غذایی
استفاده در بخشهایی از ماشین‌آلات فرآوری یا انتقال که مشخصات موتور با VFD-EL سازگار است.
اتوماسیون صنعتی
کنترل درایو از PLC یا HMI از طریق ترمینال‌های فرمان یا Modbus RS-485.
ارتباط VFD-EL با PLC
وجود Modbus RS-485 امکان ارتباط VFD-EL با PLC یا HMI سازگار را فراهم می‌کند. به این ترتیب می‌توان به‌جای استفاده از تعداد زیادی سیم فرمان، بخشی از فرمان‌ها و داده‌های مورد نیاز را از طریق شبکه منتقل کرد.
در یک پروژه PLC می‌تواند فرمان Run و Stop، جهت حرکت یا مرجع فرکانس را برای درایو ارسال کند و وضعیت‌های مورد نیاز را بخواند. آدرس Modbus، Baud Rate و سایر تنظیمات ارتباطی باید در PLC و درایو با یکدیگر هماهنگ باشند.
کنترل Sensorless Vector در VFD-EL
Delta در فهرست رسمی محصولات خود VFD-EL را به‌عنوان Sensorless Vector Control Drive معرفی می‌کند. در کنترل برداری بدون سنسور، درایو بدون استفاده از Encoder خارجی رفتار موتور را بر اساس پارامترهای الکتریکی آن تخمین می‌زند.
برای دستیابی به عملکرد مناسب، تنظیم صحیح اطلاعات موتور اهمیت دارد. پارامترهایی مانند جریان نامی و مشخصات موتور باید مطابق پلاک واقعی وارد شوند و تنظیمات کنترلی نیز متناسب با کاربرد انجام شوند.
تفاوت اینورتر دلتا EL و EL-W
VFD-EL و VFD-EL-W دو سری جداگانه هستند و شباهت نام آن‌ها نباید باعث اشتباه در مشخصات شود. Delta هر دو را در بخش Compact Drives فهرست می‌کند، اما تعداد I/O، ساختار ترمینال‌ها، مدل‌ها و برخی قابلیت‌های آن‌ها متفاوت هستند.
EL-W با هدف یک درایو مینیمال و اقتصادی‌تر عرضه شده است، در حالی که VFD-EL خانواده مستقلی با ساختار و کدگذاری خود دارد. بنابراین هنگام جایگزینی EL با EL-W یا برعکس باید جریان، ولتاژ، تعداد ترمینال‌ها، ارتباطات و پارامترهای مورد نیاز ماشین بررسی شوند.
EL و EL-W یک مدل نیستند
کدهایی مانند VFD022EL21A مربوط به خانواده EL و کدهایی مانند VFD022EL21W مربوط به خانواده EL-W هستند. برای سفارش یا جایگزینی، حرف انتهایی کد محصول را نادیده نگیرید.
راهنمای انتخاب اینورتر دلتا EL
انتخاب مدل مناسب از بررسی مشخصات موتور آغاز می‌شود. پلاک موتور باید از نظر توان، جریان، ولتاژ و فرکانس خوانده شود. سپس ولتاژ برق ورودی و نوع بار ماشین مشخص شود.
توان موتور
kW یا HP برای تعیین محدوده اولیه مدل بررسی شود.
جریان موتور
جریان پلاک موتور با جریان خروجی مجاز درایو مقایسه شود.
ولتاژ ورودی
مدل باید با کلاس ولتاژی شبکه محل نصب سازگار باشد.
تعداد فاز
تک فاز یا سه فاز بودن برق ورودی باید با کد محصول تطبیق داده شود.
نوع بار
فن، پمپ، نوار نقاله یا ماشین‌آلات باید از نظر جریان و شرایط راه‌اندازی بررسی شوند.
ارتباط
در صورت اتصال به PLC، نیاز به Modbus RS-485 از ابتدا در طراحی در نظر گرفته شود.
چرا جریان از توان مهم‌تر است؟
توان موتور برای پیدا کردن محدوده اولیه اینورتر مفید است، اما انتخاب نهایی باید با جریان بررسی شود. موتورهایی با توان مشابه می‌توانند جریان نامی متفاوتی داشته باشند و شرایط بار نیز می‌تواند نیاز واقعی درایو را تغییر دهد.
اگر موتور زیر بار سنگین راه‌اندازی می‌شود یا در طول کار تغییرات بار زیادی دارد، انتخاب درایو فقط با تطبیق kW می‌تواند اشتباه باشد. در چنین شرایطی ممکن است نیاز باشد خانواده دیگری از درایوهای Delta نیز بررسی شود.
نصب و راه‌اندازی VFD-EL
نصب اینورتر باید مطابق Manual همان مدل انجام شود. فاصله مناسب اطراف دستگاه، تهویه تابلو، دمای محیط و مسیر کابل‌های قدرت و فرمان روی عملکرد و عمر تجهیزات تأثیر دارند.
سیم‌های خروجی U، V و W به موتور متصل می‌شوند و تجهیزات حفاظتی سمت ورودی باید بر اساس مشخصات مدل انتخاب شوند. کابل‌های فرمان و ارتباط RS-485 بهتر است از کابل قدرت فاصله مناسب داشته باشند تا احتمال ایجاد نویز کاهش پیدا کند.
پیش از اولین استارت نیز مشخصات موتور، منبع فرمان Run و Stop، مرجع فرکانس و زمان‌های Acceleration و Deceleration باید کنترل شوند. در پروژه شبکه‌ای، تنظیمات Modbus نیز باید قبل از بهره‌برداری نهایی تست شوند.
تجهیزات جانبی اینورتر دلتا EL
نوع تجهیزات جانبی مورد نیاز به موتور، شبکه برق و ماشین بستگی دارد. استفاده از همه تجهیزات زیر برای تمام مدل‌های VFD-EL ضروری نیست و انتخاب باید بر اساس Manual و شرایط پروژه انجام شود.
- کلید و تجهیزات حفاظتی مناسب سمت ورودی
- کنتاکتور ورودی در صورت نیاز طراحی
- AC Reactor یا تجهیزات کاهش اثرات شبکه در شرایط مورد نیاز
- فیلتر EMC متناسب با الزامات پروژه
- تجهیزات ارتباط RS-485
- کی‌پد یا تجهیزات کنترلی سازگار در صورت نیاز
- فیلتر خروجی در کاربردهایی که شرایط کابل یا موتور نیاز دارد
قیمت اینورتر دلتا EL
قیمت اینورتر دلتا EL بر اساس کد کامل دستگاه، توان، جریان، کلاس ولتاژ و موجودی مدل تعیین می‌شود. مدل تک فاز و سه فاز با توان مشابه الزاماً قیمت یکسانی ندارند.
همچنین باید توجه داشت که EL و EL-W محصولات جداگانه هستند. هنگام مقایسه قیمت لازم است ابتدا مشخص شود محصول مورد نظر VFD-EL است یا VFD-EL-W؛ زیرا شباهت نام این دو خانواده گاهی باعث مقایسه اشتباه می‌شود.
برای استعلام دقیق قیمت بهتر است کد کامل اینورتر ارائه شود. اگر هنوز مدل انتخاب نشده، تصویر پلاک موتور، ولتاژ برق ورودی و توضیح نوع ماشین اطلاعات مناسبی برای شروع انتخاب هستند.
خرید اینورتر دلتا EL
برای خرید اینورتر دلتا EL ابتدا مشخصات موتور و شبکه برق را بررسی کنید و سپس کد مناسب را انتخاب کنید. اگر برق ورودی تک فاز است، انتخاب باید میان مدل‌هایی انجام شود که چنین ورودی‌ای را پشتیبانی می‌کنند.
اگر درایو قرار است به PLC یا HMI متصل شود، ساختار Modbus RS-485 و تعداد تجهیزات شبکه نیز از ابتدا در طراحی در نظر گرفته شود. در پروژه جایگزینی نیز کد کامل درایو قبلی، ترمینال‌های مورد استفاده و پارامترهای اصلی ثبت شوند.
VFD-EL برای بسیاری از کاربردهای کامپکت و عمومی گزینه قابل بررسی است، اما اگر پروژه به توان بیشتر، کنترل پیشرفته‌تر، شبکه‌های صنعتی گسترده یا Duty سنگین نیاز دارد، بهتر است سایر خانواده‌های Delta نیز همراه با EL مقایسه شوند.
سوالات متداول اینورتر دلتا EL
آیا اینورتر دلتا EL هنوز تولید می‌شود؟
VFD-EL در فهرست فعلی Compact Drives شرکت Delta قرار دارد و در بخش محصولات Discontinued درج نشده است.
اینورتر دلتا EL تک فاز دارد؟
بله. در خانواده VFD-EL مدل‌هایی با ورودی تک فاز وجود دارند. کد دقیق و کلاس ولتاژی دستگاه باید قبل از خرید بررسی شود.
تفاوت اینورتر EL و EL-W چیست؟
EL و EL-W دو خانواده مستقل Delta هستند و از نظر مدل‌ها، تعداد I/O و برخی مشخصات با یکدیگر تفاوت دارند. مشخصات EL-W نباید به VFD-EL تعمیم داده شود.
آیا VFD-EL از Modbus پشتیبانی می‌کند؟
بله. Modbus RS-485 در مستندات رسمی Delta برای سری VFD-EL ارائه شده است.
آیا EL کنترل برداری دارد؟
Delta در فهرست رسمی محصولات خود VFD-EL را Sensorless Vector Control Drive معرفی می‌کند.
برای خرید اینورتر دلتا EL چه اطلاعاتی لازم است؟
توان و جریان موتور، ولتاژ شبکه، تعداد فاز ورودی، نوع بار و در صورت نیاز اطلاعات ارتباط با PLC باید مشخص شوند.
آیا EL برای نوار نقاله مناسب است؟
در بسیاری از نوار نقالههای کوچک و متوسط قابل بررسی است، اما جریان موتور، شرایط راه‌اندازی و گشتاور مورد نیاز باید با ظرفیت مدل انتخابی تطبیق داده شوند.
قیمت اینورتر دلتا EL چگونه تعیین می‌شود؟
قیمت به کد کامل، توان، جریان، کلاس ولتاژ، تک فاز یا سه فاز بودن ورودی و موجودی مدل بستگی دارد.
خرید و قیمت اینورتر دلتا EL
برای انتخاب VFD-EL، توان و جریان موتور، کلاس ولتاژ، تعداد فاز و نوع بار را بررسی کنید. کد کامل دستگاه بهترین مرجع برای انتخاب مدل و استعلام قیمت است.
