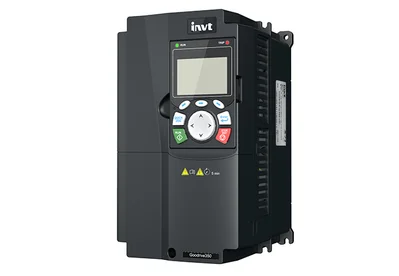

اینورتر اینوت GD350 یکی از درایوهای High-performance شرکت INVT برای ماشین‌آلات صنعتی و تجهیزات OEM سطح متوسط و پیشرفته است. این سری فقط برای تغییر دور موتور طراحی نشده و امکان کنترل سرعت، گشتاور و Position را در اختیار طراح ماشین قرار می‌دهد.
GD350 قابلیت کنترل موتورهای آسنکرون و موتورهای سنکرون مغناطیس دائم را دارد و از روش‌های V/F، SVC و Vector Control استفاده می‌کند. وجود اسلاتهای توسعه برای کارت PG، PLC، Communication و I/O باعث می‌شود ساختار درایو متناسب با نیاز پروژه گسترش پیدا کند.
اینورتر GD350 برای کاربردهایی مانند چاپ و بسته‌بندی، ماشین‌های Winding، تجهیزات کاغذ، ماشین‌آلات برش، نساجی، HVAC و خطوط صنعتی طراحی شده است. هنگام انتخاب این سری، توان موتور به‌تنهایی کافی نیست و ولتاژ، جریان، نوع بار، نوع موتور، نیاز به Encoder و سطح کنترل مورد انتظار باید همزمان بررسی شوند.
اینورتر اینوت GD350 چیست؟
GD350 یک Variable Frequency Drive با قابلیت‌های کنترلی پیشرفته است. INVT این سری را برای بازار ماشین‌سازان و OEMهایی توسعه داده که علاوه بر کنترل سرعت، به کنترل دقیق‌تر گشتاور، حلقه‌بسته یا توسعه ارتباطی نیاز دارند.
این درایو می‌تواند موتور القایی یا موتور PM را کنترل کند. نوع موتور، روش کنترل و وجود یا نبود فیدبک Encoder تعیین می‌کنند که چه سطحی از کنترل سرعت یا گشتاور در پروژه در دسترس باشد.
کنترل چندمنظوره
پشتیبانی از کنترل سرعت، گشتاور و Position در ساختارهای متناسب با پروژه.
IM و PM Motor
قابلیت کنترل موتورهای آسنکرون و موتورهای سنکرون مغناطیس دائم.
قابلیت توسعه بالا
امکان استفاده از کارت‌های PG، PLC، ارتباطی و I/O برای تطبیق با نیاز ماشین.
مشخصات اینورتر اینوت GD350
مشخصات دقیق GD350 به کد محصول و کلاس ولتاژ بستگی دارد. اطلاعات زیر مشخصات عمومی خانواده استاندارد GD350 را نشان می‌دهد و برای انتخاب نهایی باید دیتاشیت همان کد بررسی شود.
| مشخصه |
اطلاعات خانواده GD350 |
| نوع محصول |
High-performance VFD |
| نوع موتور |
Asynchronous Motor و Permanent Magnet Synchronous Motor |
| مدهای کنترل |
V/F، SVPWM، SVC و VC |
| فرکانس خروجی |
0–400Hz |
| کلاس 380V |
سه‌فاز 380–440V، با محدوده اعلام‌شده توسط سازنده |
| کلاس ولتاژ بالا |
سه‌فاز 520–690V در مدل‌های متناسب |
| STO |
Built-in Safe Torque Off، سطح SIL2 |
| ورودی پالس پرسرعت |
2 ورودی HDI با امکان استفاده برای Speed Source یا AB Pulse |
| پنل |
LCD Keypad استاندارد با قابلیت Upload و Download پارامترها |
| درجه حفاظت مدل استاندارد |
IP20 |
محدوده توان اینورتر GD350
محدوده توان GD350 به کلاس ولتاژ بستگی دارد. در کلاس 380V، INVT برای خانواده استاندارد محدوده 1.5kW تا 500kW را اعلام کرده است. در کلاس ولتاژ بالاتر 520–690V نیز محدوده توان به 22kW تا 630kW می‌رسد.
| کلاس ولتاژ |
محدوده توان اعلام‌شده |
| 380–440V سه‌فاز |
1.5–500kW |
| 520–690V سه‌فاز |
22–630kW |
نکته:
نسخه‌های GD350 IP54، GD350 IP55، GD350-19 و سایر زیرسریهای تخصصی ساختار و محدوده مشخصات خاص خود را دارند. برای این دستهبندی تمرکز اصلی روی GD350 استاندارد است تا با صفحات اختصاصی این مدلها تداخل محتوایی ایجاد نشود.
مدهای کنترلی GD350
کنترل V/F
V/F برای کاربردهایی مناسب است که کنترل عمومی سرعت مورد نیاز است و حساسیت زیادی روی گشتاور در سرعت پایین وجود ندارد. این روش ساده‌تر است و در بسیاری از بارهای عمومی قابل استفاده است.
Sensorless Vector Control
SVC بدون Encoder کار می‌کند و با تخمین وضعیت موتور می‌تواند کنترل سرعت و گشتاور بهتری نسبت به V/F ارائه دهد. این روش برای کاربردهایی که به عملکرد مناسب در دور پایین نیاز دارند اهمیت بیشتری پیدا می‌کند.
Vector Control حلقه‌بسته
با نصب کارت PG مناسب و اتصال Encoder، GD350 می‌تواند از فیدبک واقعی سرعت استفاده کند. این ساختار برای کنترل دقیق‌تر Speed، Torque و برخی کاربردهای Positioning مناسب است.
کنترل موتور سنکرون و آسنکرون
یکی از ویژگی‌های مهم GD350 امکان کنترل هر دو گروه موتور آسنکرون و موتور سنکرون مغناطیس دائم است. این قابلیت به ماشین‌ساز اجازه می‌دهد با یک خانواده درایو، طراحی‌های مختلف موتور را پوشش دهد.
پارامترهای موتور PM با موتور القایی یکسان نیستند و شناسایی یا Auto-tuning باید مطابق نوع موتور و دستورالعمل INVT انجام شود. انتخاب اشتباه نوع موتور یا ورود نادرست اطلاعات نامی می‌تواند عملکرد Vector Control را مختل کند.
کارت PG و کنترل حلقه‌بسته GD350
GD350 قابلیت نصب PG Card را دارد. نوع کارت باید بر اساس Encoder موتور انتخاب شود و سیم‌بندی فیدبک نیز باید با همان کارت مطابقت داشته باشد.
استفاده از Encoder زمانی اهمیت پیدا می‌کند که کنترل سرعت بسیار دقیق، گشتاور در سرعت بسیار پایین یا حلقه‌بسته Position مورد نیاز باشد. در کاربردهای ساده‌تر، SVC بدون Encoder می‌تواند نیاز پروژه را پوشش دهد.
ورودی‌های HDI و AB Pulse
GD350 به‌صورت استاندارد دو ورودی HDI دارد. این ورودی‌ها می‌توانند به‌عنوان Speed Source استفاده شوند یا سیگنال AB Pulse را دریافت کنند.
این قابلیت امکان ایجاد برخی ساختارهای Closed-loop اقتصادی را فراهم می‌کند و برای ماشین‌هایی که به ورودی پالس پرسرعت نیاز دارند مفید است. حداکثر فرکانس و نحوه سیم‌بندی باید طبق Manual همان مدل رعایت شود.
کارت‌های توسعه اینورتر اینوت GD350
یکی از مهم‌ترین مزایای GD350 توسعه‌پذیری بالای آن است. INVT امکان نصب چند نوع Expansion Card را برای تطبیق Drive با نیاز ماشین فراهم کرده است.
PG Card
برای اتصال Encoder و اجرای کنترل حلقه‌بسته.
PLC Card
برای افزودن قابلیت‌های برنامهپذیر به ساختار درایو.
Communication Card
برای اتصال به شبکههای صنعتی متناسب با کارت انتخابی.
I/O Card
برای افزایش تعداد ورودی‌ها و خروجیهای مورد نیاز ماشین.
تعداد Slot قابل استفاده به توان درایو وابسته است. در اطلاعات رسمی INVT، مدل‌های 7.5kW و بالاتر امکان استفاده از سه رابط توسعه را دارند و مدل‌های کوچک‌تر از 7.5kW دارای دو رابط هستند.
STO در GD350
GD350 به تابع Safe Torque Off مجهز است. STO با قطع مسیر تولید گشتاور، امکان استفاده از Drive در ساختارهای Safety متناسب را فراهم می‌کند.
INVT برای STO این سری سطح SIL2 را اعلام کرده است. این قابلیت باید در کنار طراحی کامل مدار ایمنی، Emergency Stop، Risk Assessment و استانداردهای ماشین استفاده شود و به‌تنهایی جایگزین همه تجهیزات Safety نیست.
کی‌پد LCD اینورتر GD350
INVT برای GD350 کی‌پد LCD چندمنظوره را به‌صورت استاندارد در نظر گرفته است. این پنل امکان مشاهده بهتر پارامترها و وضعیت Drive را نسبت به Keypadهای ساده فراهم می‌کند.
امکان Upload و Download سه مجموعه پارامتر از ویژگی‌های اعلام‌شده این Keypad است. این قابلیت هنگام راه‌اندازی چند ماشین مشابه یا جایگزینی یک Drive می‌تواند زمان تنظیم پارامترها را کاهش دهد.
چاپر و مقاومت ترمز GD350
وضعیت Brake Unit در تمام توان‌های GD350 یکسان نیست. INVT برای بخشی از رنج توان، یونیت ترمز داخلی را به‌صورت استاندارد و برای بخشی دیگر به‌صورت Option ارائه می‌کند.
طبق اطلاعات رسمی، در مدل‌های 1.5kW تا 37kW Brake Unit داخلی استاندارد است و در مدل‌های 45kW تا 110kW امکان Brake Unit داخلی به‌صورت Option وجود دارد. برای توان‌های بالاتر باید ساختار Braking بر اساس جدول همان مدل بررسی شود.
توجه:
مقاومت ترمز باید بر اساس Minimum Resistance، Duty Cycle، انرژی ترمز و جدول رسمی همان کد GD350 انتخاب شود. اتصال مقاومت با اهم کمتر از حد مجاز می‌تواند به Brake Unit آسیب بزند.
DC Reactor در GD350
در بخشی از محدوده توان GD350، DC Reactor به‌صورت داخلی در نظر گرفته شده است. طبق اطلاعات رسمی INVT، مدل‌های 18.5kW تا 110kW به‌طور استاندارد DC Reactor داخلی دارند.
راکتور DC می‌تواند به کاهش مؤلفه‌های هارمونیکی جریان ورودی و بهبود رفتار بخش DC Link کمک کند. در توان‌های دیگر وضعیت Reactor باید از دیتاشیت همان مدل بررسی شود.
کاربرد اینورتر اینوت GD350
GD350 برای تجهیزات OEM متوسط و پیشرفته طراحی شده است. انتخاب آن بیشتر زمانی توجیه دارد که پروژه فراتر از کنترل ساده دور موتور باشد یا قابلیت توسعه در آینده اهمیت داشته باشد.
- ماشین‌آلات چاپ و بسته‌بندی
- Winding و Unwinding
- ماشین‌آلات کاغذ
- تجهیزات برش و Shearing
- ماشین‌آلات نساجی
- HVAC در پروژه‌های متناسب
- ماشین‌هایی با نیاز به کنترل گشتاور
- کاربردهای Encoder و کنترل Closed-loop
- ماشین‌های مجهز به موتور PM
مزایای اینورتر GD350
کنترل موتور متنوع
امکان استفاده برای موتورهای آسنکرون و سنکرون PM.
کنترل Speed، Torque و Position
مناسب پروژههایی که یک Drive چندمنظوره نیاز دارند.
توسعه‌پذیری بالا
امکان افزودن PG، PLC، Communication و I/O Card.
STO داخلی
تابع Safety با سطح SIL2 برای طراحی ماشین‌های ایمنتر.
راهنمای انتخاب اینورتر اینوت GD350
راهنمای انتخاب اینورتر اینوت GD350 باید با نوع موتور، جریان و بار شروع شود. درایوی با توان اسمی برابر موتور همیشه الزاماً انتخاب صحیح نیست و باید Rating واقعی Drive بررسی شود.
-
کلاس ولتاژ را تعیین کنید:
مدل‌های 380V و مدل‌های ولتاژ بالاتر کد و محدوده توان متفاوت دارند.
-
جریان موتور را بررسی کنید:
Rated Current موتور مهم‌تر از مقایسه ساده عدد kW است.
-
نوع موتور را مشخص کنید:
IM یا PMSM بودن موتور روی تنظیمات و روش کنترل اثر دارد.
-
نوع بار را بررسی کنید:
فن، پمپ، نوار نقاله، وینچ، Winder یا ماشین برش نیازهای یکسانی ندارند.
-
مد کنترل را انتخاب کنید:
V/F، SVC یا Closed-loop Vector باید متناسب با دقت و گشتاور مورد نیاز انتخاب شود.
-
نیاز به Encoder را مشخص کنید:
اگر کنترل حلقه‌بسته مورد نیاز است، PG Card و Encoder سازگار لازم خواهد بود.
-
کارت‌های توسعه را از ابتدا مشخص کنید:
PLC، I/O و شبکه صنعتی بهتر است در مرحله طراحی انتخاب شوند.
تفاوت GD350 استاندارد با GD350 IP54 و GD350 IP55
مدل استاندارد GD350 دارای ساختار IP20 است و معمولاً داخل تابلو برق نصب می‌شود. INVT نسخه‌های IP54 و IP55 را نیز برای شرایط محیطی سخت‌تر توسعه داده است.
نسخه IP54 برای محیط‌هایی با گردوغبار و بخار بیشتر مناسب‌تر است و نسخه IP55 حفاظت بالاتری در برابر شرایط محیطی ایجاد می‌کند. مشخصات دقیق توان، Braking و تجهیزات داخلی این نسخه‌ها با مدل استاندارد یکسان فرض نمی‌شوند.
نصب و راه‌اندازی GD350
نصب اینورتر باید بر اساس Manual همان Frame و کلاس ولتاژ انجام شود. فاصله تهویه، Grounding، سطح مقطع کابل، تجهیزات حفاظتی و مسیر کابل موتور باید با مشخصات سازنده هماهنگ باشند.
پیش از Auto-tuning باید اطلاعات پلاک موتور شامل ولتاژ، جریان، فرکانس، توان و سرعت وارد شوند. در موتور PM نیز اطلاعات نامی مخصوص موتور باید طبق دستورالعمل تنظیم شوند.
در سیستم Encoder، نوع کارت PG، ولتاژ تغذیه Encoder، تعداد Pulse و جهت فیدبک باید بررسی شوند. اجرای تست اولیه بدون بررسی صحیح Feedback می‌تواند باعث رفتار نامناسب حلقه کنترل شود.
مواردی که قبل از راه‌اندازی باید بررسی شوند
- کد کامل GD350
- ولتاژ ورودی و تعداد فاز
- توان و جریان پلاک موتور
- نوع موتور IM یا PMSM
- مد کنترل انتخاب‌شده
- وجود Encoder و نوع PG Card
- مقاومت ترمز در صورت نیاز
- تنظیم کارت‌های توسعه و شبکه صنعتی
تجهیزات جانبی GD350
تجهیزات جانبی GD350 بر اساس نوع کاربرد انتخاب می‌شوند. تنوع کارت‌های توسعه باعث می‌شود یک مدل پایه درایو برای چند نوع ماشین قابل سفارشی‌سازی باشد.
- PG Card متناسب با Encoder
- PLC Expansion Card
- I/O Expansion Card
- Communication Card
- EtherCAT Communication Card در پروژه‌های سازگار
- مقاومت ترمز یا Brake Unit متناسب با توان
- AC یا DC Reactor بر اساس طراحی سیستم
- EMC Filter در صورت نیاز پروژه
قیمت اینورتر اینوت GD350
قیمت اینورتر اینوت GD350 به توان، ولتاژ، Frame، جریان خروجی و تجهیزات جانبی بستگی دارد. وجود PG Card، کارت شبکه، PLC Card یا تجهیزات Braking نیز می‌تواند هزینه نهایی سیستم را تغییر دهد.
برای استعلام دقیق قیمت بهتر است کد کامل محصول مانند GD350-... ارائه شود. اگر Drive برای پروژه جدید انتخاب می‌شود، مشخصات موتور و نوع کاربرد نیز باید اعلام شوند تا مدل متناسب بررسی شود.
خرید اینورتر اینوت GD350
برای خرید اینورتر اینوت GD350 ابتدا مشخص کنید پروژه به کنترل عمومی سرعت نیاز دارد یا امکانات پیشرفته این سری مانند Torque Control، Encoder، Position Control یا کارت‌های توسعه مورد استفاده قرار می‌گیرند.
در پروژه‌های جایگزینی، کد کامل Drive قبلی، پارامترهای موتور و کارت‌های نصب‌شده باید بررسی شوند. در پروژه جدید نیز بررسی Current Rating، نوع موتور، Duty و ساختار Control بهترین روش برای انتخاب دقیق GD350 است.
سوالات متداول اینورتر اینوت GD350
اینورتر GD350 چه موتورهایی را کنترل می‌کند؟
GD350 قابلیت کنترل موتور آسنکرون و موتور سنکرون مغناطیس دائم را دارد. نوع موتور باید در پارامترهای Drive بهدرستی تنظیم شود.
محدوده توان GD350 چقدر است؟
در خانواده استاندارد، INVT برای کلاس 380V محدوده 1.5–500kW و برای کلاس 520–690V محدوده 22–630kW را اعلام کرده است.
آیا GD350 قابلیت Encoder دارد؟
بله. با نصب PG Card مناسب میتوان Encoder را به Drive متصل کرد و از کنترل حلقه‌بسته استفاده کرد.
آیا GD350 دارای STO است؟
بله. GD350 دارای Safe Torque Off داخلی است و INVT برای آن سطح SIL2 را اعلام کرده است.
آیا GD350 چاپر ترمز داخلی دارد؟
وضعیت Brake Unit به توان بستگی دارد. طبق اطلاعات رسمی، مدل‌های 1.5–37kW دارای Brake Unit داخلی استاندارد هستند و در 45–110kW امکان Brake Unit داخلی به‌صورت Option وجود دارد.
آیا GD350 دارای DC Reactor داخلی است؟
طبق اطلاعات رسمی INVT، در محدوده 18.5–110kW سری استاندارد GD350، DC Reactor داخلی به‌صورت استاندارد در نظر گرفته شده است.
تفاوت GD350 با GD350 IP54 و IP55 چیست؟
نسخه استاندارد GD350 عمدتاً IP20 است. نسخه‌های IP54 و IP55 برای محیط‌هایی با نیاز حفاظتی بالاتر طراحی شدهاند و مشخصات مکانیکی و برخی تجهیزات داخلی آنها متفاوت است.
برای خرید GD350 چه اطلاعاتی لازم است؟
توان و جریان موتور، ولتاژ شبکه، نوع موتور، نوع بار، نیاز به Encoder و کارت‌های توسعه مهم‌ترین اطلاعات اولیه برای انتخاب مدل مناسب هستند.
خرید و استعلام قیمت اینورتر اینوت GD350
برای انتخاب اینورتر اینوت GD350، توان و جریان موتور، ولتاژ، نوع بار، موتور IM یا PMSM، مد کنترل، Encoder و کارت‌های توسعه مورد نیاز را بررسی کنید. کد دقیق Drive باید بر اساس مجموعه این مشخصات انتخاب شود.
برای راهنمای خرید و دریافت قیمت اینورتر اینوت GD350 با شماره
03191091031
تماس بگیرید.
