HMI دلتا TP

HMI دلتا TP خانواده‌ای از رابط‌های اپراتوری صنعتی است که برای نمایش اطلاعات، ورود تنظیمات و کنترل ماشین‌آلات استفاده می‌شود. نام انگلیسی این خانواده Delta TP Series HMI است و با عبارت‌هایی مانند اچ ام آی دلتا TP، پنل اپراتوری TP، پنل متنی دلتا و HMI با PLC داخلی نیز شناخته می‌شود.

خانواده TP فقط شامل یک نوع نمایشگر نیست. دلتا این محصولات را در دو گروه اصلی معرفی کرده است: پنل‌های متنی مانند TP04G و TP08G و مدل‌های ترکیبی HMI و PLC مانند TP04P و TP70P.

در مدل‌های ترکیبی، عملکرد کنترلر، رابط اپراتوری و در برخی کدها ورودی‌وخروجی داخلی در یک دستگاه قرار می‌گیرد. این ساختار تعداد قطعات، حجم سیم‌کشی و فضای موردنیاز داخل تابلو را در پروژه‌های کوچک کاهش می‌دهد. معرفی رسمی خانواده TP دلتا

HMI دلتا TP چیست؟

پنل TP اطلاعات سنسورها، عملگرها و تجهیزات صنعتی را به‌شکل متن، عدد، نماد یا عناصر گرافیکی نمایش می‌دهد. اپراتور می‌تواند وضعیت ماشین را مشاهده کند، مقادیر مجاز را تغییر دهد و فرمان‌های تعریف‌شده را اجرا کند.

در مدل‌های معمولی TP، اطلاعات از PLC یا کنترلر جداگانه دریافت می‌شوند. در مدل‌هایی مانند TP04P و TP70P، PLC داخلی می‌تواند منطق کنترل ماشین را نیز اجرا کند.

برای نمونه، یک دستگاه بسته‌بندی ساده می‌تواند با سنسور، موتور، اینورتر و HMI دلتا TP کار کند. پنل مقدار شمارنده، وضعیت سنسورها و پیام‌های خطا را نمایش می‌دهد و کنترلر داخلی یا خارجی نیز فرمان‌های دستگاه را اجرا می‌کند.

این خانواده برای پروژه‌هایی مناسب است که منطق کنترل ساده یا متوسط دارند و به نمایش اطلاعات پیچیده در سطح HMIهای پیشرفته DOP نیاز ندارند. در ماشین‌های بزرگ با صفحات گرافیکی متعدد، Recipe گسترده و شبکه‌های پیشرفته، خانواده DOP یا سایر کنترلرها ممکن است گزینه مناسب‌تری باشند.

انواع HMI دلتا TP

انواع HMI دلتا TP از نظر نوع نمایشگر، تعداد خطوط، صفحه لمسی، PLC داخلی و پیکربندی I/O تفاوت دارند. سری‌های TP02G، TP04G، TP08G، TP04P و TP70P از اعضای شناخته‌شده این خانواده هستند.

HMI دلتا TP02G

TP02G-AS1 یک پنل متنی کوچک برای نمایش دو خط اطلاعات یا پیام است. این مدل برای دستگاه‌هایی مناسب است که فقط چند مقدار، هشدار و فرمان ساده دارند.

براساس مشخصات رسمی منطقه‌ای دلتا، این مدل از نمایشگر STN LCD با اندازه 2.8in و رزولوشن 160×32 استفاده می‌کند. تعداد 16 کلید چندمنظوره نیز برای تعریف فرمان‌ها و حرکت میان منوها در نظر گرفته شده است.

TP02G-AS1 از رابط‌های RS232 و RS485 پشتیبانی می‌کند. حافظه Flash برابر 256KB و قابلیت محافظت با رمز نیز در مشخصات این مدل ذکر شده‌اند. مشخصات رسمی TP02G-AS1

HMI دلتا TP04G

خانواده TP04G شامل مدل‌هایی مانند TP04G-AS2، TP04G-AL-C، TP04G-AL2 و TP04G-BL-C است. این محصولات پنل‌های متنی چهارخطی هستند، اما از نظر تعداد کلید، پورت ارتباطی و امکانات داخلی یکسان نیستند.

TP04G-AS2 با نمایشگر STN LCD در اندازه 3in و رزولوشن 128×64 معرفی شده است. این مدل 12 کلید چندمنظوره دارد و از ارتباط‌های RS232 و RS485/RS422 پشتیبانی می‌کند.

مدل‌های TP04G-AL-C و TP04G-AL2 نیز چهار خط متن یا پیام را هم‌زمان نمایش می‌دهند. دلتا وزن کم، کاربری ساده، انعطاف‌پذیری و پشتیبانی از پروتکل‌های مختلف را از ویژگی‌های این گروه اعلام کرده است.

TP04G-BL-C یکی دیگر از مدل‌های چهارخطی است. برای انتخاب میان مدل‌های TP04G باید تعداد کلیدها، حافظه، نوع پورت و ابعاد نصب براساس کد کامل محصول بررسی شوند.

HMI دلتا TP08G

مدل TP08G-BT2 می‌تواند هشت خط متن یا پیام را به‌صورت هم‌زمان نمایش دهد. این ویژگی امکان مشاهده اطلاعات بیشتری را نسبت به مدل‌های دو یا چهارخطی فراهم می‌کند.

TP08G برای دستگاه‌هایی مناسب است که به منوها، پارامترها و هشدارهای بیشتری نیاز دارند، اما استفاده از نمایشگر رنگی لمسی ضروری نیست. کلیدهای فیزیکی نیز برای حرکت میان صفحات و اجرای فرمان‌ها استفاده می‌شوند.

این مدل یک Text Panel است و PLC داخلی آن نباید بدون بررسی مشخصات فرض شود. اگر پروژه به کنترلر یکپارچه نیاز دارد، باید TP04P یا TP70P و پیکربندی‌های آن‌ها بررسی شوند. صفحه رسمی TP08G-BT2

HMI دلتا TP04P

TP04P یک پنل متنی چهارخطی با PLC داخلی است. این سری عملکرد نمایشگر، کنترلر و ورودی‌وخروجی داخلی را در یک بدنه ترکیب می‌کند.

دلتا برای مدل‌های TP04P پیکربندی‌های مختلف DIO و AIO معرفی کرده است. DIO به ورودی‌وخروجی دیجیتال و AIO به ورودی‌وخروجی آنالوگ اشاره دارد.

وجود I/O داخلی به این معنی نیست که تمام مدل‌ها تعداد و نوع سیگنال یکسانی دارند. تعداد DI، DO، AI و AO و همچنین نوع خروجی رله‌ای یا ترانزیستوری باید از روی کد کامل بررسی شود.

TP04P برای کنترل حرکت‌های ساده و تکرارشونده، دریافت اطلاعات سنسورها و ارسال فرمان به اینورتر کاربرد دارد. دلتا در یک نمونه رسمی از TP04P برای دریافت اطلاعات دما و فشار و فرمان‌دادن به اینورتر C2000 در کمپرسور بدون روغن استفاده کرده است. نمونه کاربرد رسمی TP04P

HMI دلتا TP70P

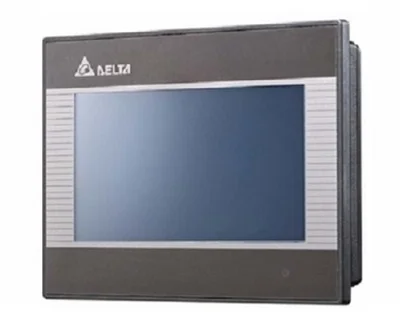

TP70P مدل پیشرفته‌تر این خانواده با صفحه لمسی رنگی است. دلتا برای این سری نمایشگر LCD با 65535 رنگ را معرفی کرده است.

این مدل می‌تواند با کنترلرها، سروو درایوها، اینورترها و کنترلرهای دمای دلتا ارتباط برقرار کند. سازگاری دقیق باید براساس پروتکل، نوع پورت و مدل دستگاه مقصد بررسی شود.

TP70P در چهار مدل با پیکربندی‌های متفاوت I/O عرضه شده است. پشتیبانی از انواع خروجی باعث می‌شود کاربر بتواند مدلی متناسب با سنسورها و عملگرهای پروژه انتخاب کند.

نمایشگر رنگی لمسی نسبت به Text Panelهای کلاسیک امکان طراحی رابط کاربری روشن‌تر و قابل‌فهم‌تری را فراهم می‌کند. در مقابل، هزینه و پیچیدگی برنامه‌نویسی آن ممکن است از پنل متنی ساده بیشتر باشد. معرفی رسمی TP70P

تفاوت TP04P و TP70P

TP04P یک پنل متنی چهارخطی با PLC و I/O داخلی است. این مدل برای نمایش مقادیر محدود، منوهای ساده و کنترل دستگاه‌های کوچک مناسب است.

TP70P از نمایشگر لمسی رنگی استفاده می‌کند و فضای بیشتری برای طراحی عناصر گرافیکی دارد. در پروژه‌هایی که اپراتور باید وضعیت بخش‌های مختلف را سریع تشخیص دهد، رابط رنگی کاربردی‌تر است.

هر دو خانواده می‌توانند عملکرد نمایش و کنترل را در یک دستگاه ترکیب کنند. انتخاب میان آن‌ها به حجم اطلاعات، نوع رابط موردنیاز، تعداد I/O و بودجه بستگی دارد.

برای پروژه‌ای با چند مقدار و کلید ساده، TP04P می‌تواند کافی باشد. اگر نمودار، کلیدهای لمسی، رنگ‌بندی وضعیت‌ها یا رابط گرافیکی اهمیت دارد، TP70P گزینه مناسب‌تری برای بررسی است.

تفاوت سری TP با HMI دلتا DOP

سری TP بیشتر برای کنترل‌های ساده، پنل‌های متنی یا تجهیزات ترکیبی HMI و PLC طراحی شده است. سری DOP بر نمایش و کنترل گرافیکی پیشرفته‌تر تمرکز دارد.

بسیاری از مدل‌های DOP به PLC جداگانه متصل می‌شوند. در مقابل، TP04P و TP70P در پیکربندی‌های مشخص، PLC و I/O را در خود جای می‌دهند.

HMIهای DOP معمولاً امکانات گسترده‌تری برای طراحی صفحات، آلارم، Recipe، ثبت داده و ارتباط شبکه‌ای دارند. سری TP برای پروژه‌هایی که به این سطح از امکانات نیاز ندارند، ساختار جمع‌وجورتری ارائه می‌کند.

انتخاب سری TP فقط به دلیل پایین‌تر بودن قیمت توصیه نمی‌شود. نیازهای توسعه آینده، تعداد صفحات، حجم داده و امکان نگهداری پروژه نیز باید در تصمیم نهایی دیده شوند.

کاربرد HMI دلتا TP

کاربرد HMI دلتا TP شامل ماشین‌آلات بسته‌بندی، کمپرسور، تجهیزات سرمایشی، دستگاه‌های پرکن و سیستم‌های کنترل ساده است. این خانواده در پروژه‌هایی که عملیات تکرارشونده و تعداد I/O محدود دارند، کاربرد بیشتری پیدا می‌کند.

در ماشین بسته‌بندی، TP می‌تواند تعداد محصول، زمان دوخت، وضعیت سنسور و سرعت اینورتر را نمایش دهد. PLC داخلی نیز ترتیب مراحل دستگاه را کنترل می‌کند.

در کمپرسور، اطلاعات دما، فشار و وضعیت موتور روی صفحه قرار می‌گیرند. کنترلر می‌تواند براساس اطلاعات سنسورها، فرمان مناسب را برای اینورتر و عملگرها صادر کند.

در سیستم‌های گلخانه و پرورش آبزیان، دما، رطوبت، فشار یا سایر اطلاعات محیطی قابل‌نمایش هستند. اجرای این کاربردها به نوع ورودی آنالوگ، سنسور و برنامه کنترل بستگی دارد.

دلتا کاربردهایی مانند پایش تجهیزات کارخانه، ماشین‌ابزار، کمپرسور، تجهیزات سرمایشی، دستگاه‌های پوشش‌دهی، تصفیه هوا و کارخانه‌های پرورش گیاه را برای خانواده TP مطرح کرده است.

مزایای HMI دلتا TP

ترکیب PLC، HMI و I/O در یک دستگاه می‌تواند تعداد تجهیزات تابلو را کاهش دهد. کاهش سیم‌کشی نیز زمان مونتاژ و احتمال خطای اتصال را کمتر می‌کند.

ابعاد جمع‌وجور برای ماشین‌هایی که فضای تابلو محدود دارند، مزیت مهمی است. این ویژگی در دستگاه‌های مستقل و تولید انبوه اهمیت بیشتری پیدا می‌کند.

وجود مدل‌های متنی و لمسی امکان انتخاب براساس سطح پروژه را فراهم می‌کند. کاربر برای یک دستگاه ساده مجبور به استفاده از نمایشگر رنگی پیشرفته نیست.

کلیدهای فیزیکی مدل‌های متنی در محیط‌هایی که اپراتور از دستکش استفاده می‌کند، کاربردی هستند. TP70P نیز برای پروژه‌هایی که صفحه لمسی و نمایش رنگی نیاز دارند، گزینه متفاوتی ارائه می‌کند.

دلتا در معرفی رسمی خانواده TP، درجه حفاظت IP65 و NEMA4 را برای این محصولات ذکر کرده است. اعتبار این حفاظت به مدل، نصب صحیح، آب‌بندی پنل و شرایط اعلام‌شده در مستندات بستگی دارد.

قابلیت‌های ارتباطی سری TP

نوع پورت ارتباطی در مدل‌های TP یکسان نیست. مدل‌های مختلف می‌توانند از RS232، RS422 یا RS485 پشتیبانی کنند.

در ارتباط RS485 باید آدرس دستگاه، Baud Rate، Parity، تعداد بیت داده و Stop Bit در دو طرف یکسان باشند. انتخاب اشتباه تنظیمات یا جابه‌جایی سیم‌های ارتباط باعث قطع تبادل داده می‌شود.

TP04P دو مسیر RS485 دارد که در مستند رسمی با COM2 در حالت PLC و COM3 در حالت TP معرفی شده‌اند. هر پورت نقش و محدودیت‌های ارتباطی خاص خود را دارد.

دلتا در راهنمای ارتباط TP04P با RTU-485 اعلام کرده است که حالت TP از Function Codeهای 02H، 03H، 05H و 06H پشتیبانی می‌کند. Function Codeهای 01H، 0FH و 10H در این حالت پشتیبانی نمی‌شوند. جزئیات رسمی ارتباط TP04P با RTU-485

این محدودیت برای طراحی شبکه Modbus اهمیت دارد. پیش از اتصال Remote I/O یا تجهیزات دیگر، فرمان‌های موردنیاز و آدرس‌های قابل‌پشتیبانی بررسی شوند.

نرم‌افزار HMI دلتا TP

نرم‌افزار TPEditor برای پیکربندی پنل‌های TP معرفی شده است. این نرم‌افزار برای طراحی صفحات، تعریف متن، تنظیم کلیدها و ارتباط با تجهیزات کاربرد دارد.

مرکز دانلود دلتا، TPEditor را برای TP04P و TP70P ارائه می‌کند. نسخه نرم‌افزار باید با مدل، Firmware و فایل پروژه هماهنگ باشد. دانلود رسمی TPEditor

مدل‌های دارای PLC داخلی علاوه بر رابط HMI به برنامه منطقی کنترل نیاز دارند. ابزار و روش برنامه‌نویسی بخش PLC باید براساس مدل و راهنمای رسمی همان محصول انتخاب شود.

دلتا راهنمای برنامه‌نویسی DVP را برای مدل‌های TP04P و TP70P نیز در مرکز دانلود ارائه کرده است. پیش از شروع پروژه، نسخه Manual و نرم‌افزار سازگار را دریافت کنید.

فایل برنامه PLC، پروژه HMI و نسخه نرم‌افزار باید بایگانی شوند. نبود فایل منبع می‌تواند تعمیر، جایگزینی یا تغییر دستگاه را در آینده دشوار کند.

راهنمای انتخاب HMI دلتا TP

راهنمای انتخاب HMI دلتا TP با تعیین نوع نمایشگر آغاز می‌شود. اگر چند متن و مقدار کافی است، یکی از مدل‌های TP02G، TP04G یا TP08G قابل‌بررسی است.

اگر PLC داخلی و I/O نیاز دارید، TP04P یا TP70P را بررسی کنید. انتخاب نهایی باید براساس نوع سیگنال‌ها و پیچیدگی کنترل انجام شود.

انتخاب پنل متنی یا لمسی

پنل متنی برای نمایش اطلاعات محدود و کار با کلیدهای فیزیکی مناسب است. این مدل‌ها رابط ساده‌تر و هزینه کنترل‌شده‌تری دارند.

مدل لمسی TP70P برای رابط گرافیکی و نمایش رنگی مناسب است. صفحه لمسی امکان تعریف کلیدها و نمایش‌های متنوع‌تری را فراهم می‌کند.

بررسی تعداد ورودی و خروجی

فهرست سنسورها و عملگرهای پروژه را تهیه کنید. سپس تعداد DI، DO، AI و AO موردنیاز را محاسبه نمایید.

نوع خروجی نیز اهمیت دارد. خروجی رله‌ای و ترانزیستوری از نظر سرعت، عمر مکانیکی و نوع بار یکسان نیستند.

اگر I/O داخلی کافی نباشد، امکان استفاده از توسعه محلی یا Remote I/O باید بررسی شود. پشتیبانی ارتباطی و محدودیت‌های پروتکل در این مرحله اهمیت دارند.

بررسی حافظه و برنامه

تعداد مراحل کنترل و حجم برنامه PLC را مشخص کنید. سری TP برای کنترل‌های ساده و تکرارشونده مناسب است و نباید بدون بررسی ظرفیت برای ماشین پیچیده انتخاب شود.

تعداد صفحات، پیام‌ها، پارامترها و آلارم‌ها نیز بر انتخاب مدل اثر می‌گذارند. ظرفیت دقیق از Manual همان کد استخراج شود.

بررسی پورت‌های ارتباطی

مشخص کنید پنل باید با چه تجهیزاتی ارتباط برقرار کند. PLC، اینورتر، سروو، کنترلر دما و Remote I/O ممکن است به پورت یا پروتکل متفاوتی نیاز داشته باشند.

نوع پورت و تعداد ارتباط‌های هم‌زمان را از مشخصات مدل بررسی کنید. وجود RS485 به‌تنهایی برای اتصال تمام تجهیزات کافی نیست.

بررسی چرخه عمر محصول

برخی مدل‌های خانواده TP سابقه طولانی در ماشین‌آلات صنعتی دارند. پیش از خرید، وضعیت تولید، موجودی و دسترسی به نرم‌افزار و قطعات جایگزین را بررسی کنید.

برای جایگزینی پنل قدیمی، کد کامل، اندازه برش، فایل پروژه و تعداد I/O اهمیت دارند. شباهت نام مدل به معنای امکان جایگزینی مستقیم نیست.

نصب HMI دلتا TP

پیش از برش درِ تابلو، ابعاد خارجی و اندازه Cut-out مدل را از نقشه رسمی بررسی کنید. مدل‌های متنی و لمسی ابعاد نصب متفاوتی دارند.

پنل باید روی سطح صاف قرار گیرد و آب‌بند آن بدون پیچ‌خوردگی نصب شود. بست‌ها را به‌صورت یکنواخت و مطابق دستورالعمل محکم کنید.

ولتاژ تغذیه باید با مشخصات کد محصول مطابقت داشته باشد. سیم‌کشی تغذیه و I/O نیز در حالت بی‌برق و توسط فرد متخصص انجام شود.

ورودی و خروجی آنالوگ را از کابل‌های قدرت و خروجی اینورتر فاصله دهید. برای سیگنال‌های حساس، کابل مناسب و شیلد ضروری است.

کابل‌های ارتباطی نیز باید از منابع نویز دور باشند. زمین‌کردن، قطب‌بندی RS485 و مقاومت انتهایی شبکه مطابق راهنمای تجهیزات اجرا شوند.

پس از راه‌اندازی، تمام کلیدها، صفحات، ورودی‌ها و خروجی‌ها آزمایش شوند. رفتار سیستم هنگام قطع سنسور، خطای ارتباط و قطع و وصل تغذیه نیز باید بررسی شود.

تجهیزات جانبی HMI دلتا TP

منبع تغذیه صنعتی، کابل برنامه‌ریزی و کابل ارتباطی از تجهیزات جانبی متداول هستند. کابل باید با کانکتور و آرایش پایه‌های مدل TP سازگار باشد.

Remote I/O می‌تواند برای افزایش تعداد سیگنال‌ها استفاده شود، اما پشتیبانی آن به مدل و پروتکل بستگی دارد. محدودیت Function Code در TP04P نیز باید در نظر گرفته شود.

سنسور دما، فشار، سطح، شمارنده و سایر تجهیزات میدان براساس نوع ورودی انتخاب می‌شوند. اتصال مستقیم هر سنسور فقط زمانی مجاز است که نوع و محدوده سیگنال با ورودی TP سازگار باشد.

رله واسط، فیوز، تجهیزات حفاظتی و ترمینال نیز ممکن است برای اتصال ایمن عملگرها نیاز باشند. خروجی PLC داخلی نباید بدون بررسی جریان و نوع بار مستقیماً به هر مصرف‌کننده متصل شود.

عوامل مؤثر بر قیمت HMI دلتا TP

قیمت HMI دلتا TP به نوع پنل متنی یا لمسی، اندازه نمایشگر و وجود PLC داخلی بستگی دارد. مدل TP70P با نمایشگر رنگی و مدل TP04P چهارخطی ساختار یکسانی ندارند.

تعداد و نوع ورودی‌وخروجی نیز بر قیمت اثر می‌گذارد. مدل دارای ورودی آنالوگ یا خروجی خاص ممکن است قیمت متفاوتی نسبت به نسخه دیجیتال داشته باشد.

کابل برنامه‌نویسی، منبع تغذیه، Remote I/O و تجهیزات حفاظتی باید در هزینه کل پروژه محاسبه شوند. قیمت پنل به‌تنهایی هزینه کامل کنترل دستگاه را نشان نمی‌دهد.

موجودی، چرخه عمر مدل، تعداد سفارش و نرخ ارز نیز بر قیمت روز اثر دارند. برای استعلام دقیق باید کد کامل و تعداد موردنیاز اعلام شود.

فروش و خرید HMI دلتا TP

برای خرید HMI دلتا TP ابتدا مشخص کنید که پنل متنی، نمایشگر لمسی یا مدل دارای PLC داخلی نیاز دارید. سپس تعداد I/O، نوع خروجی و ارتباطات موردنیاز را بررسی کنید.

در زمان بررسی فروش HMI دلتا TP، فقط نام TP04 یا TP70 کافی نیست. کد کامل محصول نوع ورودی‌وخروجی، ساختار سخت‌افزار و امکانات واقعی را مشخص می‌کند.

برای جایگزینی مدل خراب، عکس پلاک، فایل برنامه، نسخه نرم‌افزار و اندازه برش تابلو را آماده کنید. در مدل‌های PLCدار، برنامه کنترل و وضعیت I/O نیز باید در انتخاب جایگزین لحاظ شوند.

در مجموع، HMI دلتا TP برای کنترل و نمایش در ماشین‌آلات کوچک و متوسط، به‌خصوص پروژه‌های نیازمند PLC و I/O یکپارچه، قابل‌بررسی است. انتخاب صحیح نمایشگر، پورت و پیکربندی ورودی‌وخروجی، خرید HMI دلتا TP را مطمئن‌تر می‌کند.
