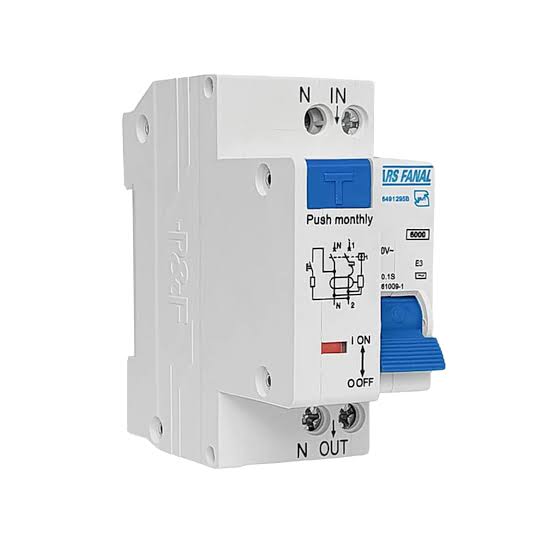

کلید محافظ جان

کلید محافظ جان یکی از تجهیزات اصلی حفاظت در سیستم‌های برق فشار ضعیف است. این محصول برای تشخیص جریان باقیمانده یا Residual Current طراحی شده و در صورت رسیدن جریان نشتی به محدوده عملکرد دستگاه، مدار را قطع می‌کند. کلید محافظ جان در منابع فنی با اصطلاح‌هایی مانند RCD و RCCB نیز شناخته می‌شود.

در بازار ایران اصطلاح‌های «محافظ جان»، «کلید نشتی جریان» و «کلید دیفرانسیل» برای این گروه از تجهیزات رایج هستند. البته RCD یک اصطلاح عمومی برای تجهیزات حفاظت جریان باقیمانده است و RCCB یکی از انواع این خانواده به شمار می‌رود.

انتخاب کلید محافظ جان تنها براساس جریان نامی انجام نمی‌شود. نوع جریان نشتی، حساسیت IΔn، تعداد پل، نوع مصرف‌کننده، ساختار شبکه و حفاظت بالادست همگی باید بررسی شوند.

کلید محافظ جان چیست؟

کلید محافظ جان یا Residual Current Device تجهیزی است که جریان عبوری از هادی‌های مدار را با یکدیگر مقایسه می‌کند. در شرایط عادی، مجموع جریان رفت و برگشت مدار تقریباً متعادل است.

اگر بخشی از جریان از مسیر دیگری مانند هادی حفاظتی، بدنه فلزی یا زمین عبور کند، این تعادل تغییر می‌کند. کلید محافظ جان این اختلاف را به‌عنوان جریان باقیمانده یا Residual Current تشخیص می‌دهد.

اگر مقدار جریان نشتی از حد عملکرد دستگاه عبور کند، مکانیزم داخلی فرمان قطع را صادر می‌کند. هدف این عملکرد کاهش خطرات ناشی از خطای عایقی و جریان نشتی است.

این کلید نباید با MCB یا کلید مینیاتوری اشتباه گرفته شود. وظیفه اصلی MCB حفاظت در برابر اضافه‌بار و اتصال کوتاه است، در حالی که وظیفه اصلی RCCB تشخیص جریان نشتی است.

کاربرد کلید محافظ جان

یکی از مهم‌ترین کاربردهای کلید محافظ جان، افزایش سطح ایمنی در مدارهای الکتریکی است. این تجهیز در تابلوهای برق ساختمان، تأسیسات تجاری و بسیاری از تابلوهای صنعتی استفاده می‌شود.

در صورت خرابی عایق یک وسیله، ممکن است بخشی از جریان به بدنه یا زمین منتقل شود. RCD می‌تواند چنین جریان‌های باقیمانده‌ای را در محدوده عملکرد خود تشخیص دهد.

محافظ جان همچنین می‌تواند در کاهش خطر آتش‌سوزی ناشی از برخی خطاهای جریان نشتی نقش داشته باشد. مقدار حساسیت و نوع RCD باید براساس نوع حفاظت موردنیاز انتخاب شود.

در تجهیزات دارای الکترونیک قدرت، درایو، اینورتر یا مبدل فرکانس، شکل جریان نشتی می‌تواند پیچیده‌تر باشد. در چنین شرایطی انتخاب Type مناسب اهمیت بسیار زیادی دارد.

تفاوت RCD، RCCB و RCBO

اصطلاح RCD مخفف Residual Current Device است. این عنوان یک اصطلاح عمومی برای تجهیزاتی است که جریان باقیمانده را تشخیص می‌دهند.

RCCB مخفف Residual Current Circuit Breaker است. RCCB حفاظت جریان نشتی را انجام می‌دهد، اما به‌طور معمول دارای حفاظت داخلی اضافه‌بار و اتصال کوتاه مانند MCB نیست.

به همین دلیل RCCB باید همراه با تجهیز مناسب حفاظت اضافه‌جریان استفاده شود. این تجهیز می‌تواند بسته به طراحی شبکه یک MCB، فیوز یا وسیله حفاظتی مناسب دیگر باشد.

RCBO مخفف Residual Current Circuit Breaker with Overcurrent Protection است. این تجهیز حفاظت جریان نشتی را همراه با حفاظت اضافه‌بار و اتصال کوتاه در یک محصول ترکیب می‌کند.

بنابراین هنگام خرید کلید محافظ جان باید مشخص شود محصول موردنظر RCCB است یا RCBO. ظاهر مشابه این تجهیزات به معنی یکسان بودن عملکرد آن‌ها نیست.

انواع کلید محافظ جان از نظر نوع جریان نشتی

یکی از مهم‌ترین معیارها در راهنمای انتخاب کلید محافظ جان، نوع یا Type دستگاه است. این تقسیم‌بندی نشان می‌دهد دستگاه چه شکل‌هایی از جریان باقیمانده را می‌تواند تشخیص دهد.

رشد تجهیزات الکترونیکی باعث شده شکل جریان‌های نشتی در بسیاری از مدارها دیگر فقط سینوسی ساده نباشد. به همین دلیل سازندگان RCD مدل‌های AC، A، F و B را برای شرایط مختلف ارائه می‌کنند.

کلید محافظ جان Type AC

Type AC برای تشخیص جریان باقیمانده متناوب سینوسی طراحی شده است. این نوع ساده‌ترین گروه در میان انواع رایج RCD محسوب می‌شود.

با افزایش استفاده از تجهیزات الکترونیکی، کاربرد Type AC در برخی مدارها محدود می‌شود. انتخاب آن باید براساس نوع واقعی بار و مقررات نصب انجام شود.

وجود تجهیزات دارای یکسوساز، منابع تغذیه الکترونیکی یا کنترل دور می‌تواند شکل جریان نشتی را تغییر دهد. در این شرایط نباید صرفاً براساس قیمت پایین‌تر Type AC انتخاب شود.

کلید محافظ جان Type A

Type A علاوه بر جریان متناوب سینوسی، قادر به تشخیص جریان باقیمانده DC پالسی در محدوده تعریف‌شده استاندارد است. به همین دلیل برای بسیاری از بارهای دارای تجهیزات الکترونیکی مناسب‌تر از Type AC است.

ABB در خانواده RCD خود Type A را برای تشخیص جریان AC و جریان DC پالسی معرفی می‌کند. مشخصات دقیق تحمل مؤلفه DC و شرایط عملکرد باید برای کد محصول بررسی شود.

Type A امروزه در بسیاری از کاربردهای عمومی و تجهیزات الکترونیکی مورد توجه قرار می‌گیرد. با این حال برای تمام مبدل‌های فرکانسی یا تجهیزاتی که DC صاف تولید می‌کنند مناسب نیست.

کلید محافظ جان Type F

Type F توسعه‌ای از قابلیت‌های Type A است و برای برخی بارهای دارای مبدل فرکانسی تک‌فاز طراحی شده است. جریان نشتی این تجهیزات می‌تواند شامل ترکیبی از فرکانس‌های مختلف باشد.

ABB برای برخی مدل‌های Type F قابلیت تشخیص جریان‌های با فرکانس ترکیبی تا محدوده مشخص‌شده برای همان سری را اعلام می‌کند. این ویژگی می‌تواند در تجهیزاتی مانند برخی ماشین‌آلات و لوازم دارای کنترل دور مفید باشد.

استفاده از Type F باید براساس مشخصات بار انجام شود. هر تجهیز دارای اینورتر الزاماً با یک RCD Type F مشخص سازگار نیست.

کلید محافظ جان Type B

Type B برای کاربردهایی طراحی شده که امکان ایجاد جریان باقیمانده DC صاف یا شکل موج‌های پیچیده‌تر وجود دارد. این نوع RCD در برخی کاربردهای صنعتی اهمیت زیادی دارد.

ABB استفاده از Type B را در کاربردهایی مانند درایو و اینورتر، برخی تجهیزات پزشکی، UPS و مدارهای دارای مبدل فرکانسی مطرح می‌کند. دلیل این موضوع توانایی تشخیص شکل‌هایی از جریان باقیمانده است که Type AC یا Type A نمی‌توانند به‌درستی تشخیص دهند.

انتخاب Type B برای هر اینورتر به‌صورت خودکار ضروری نیست. باید دستورالعمل سازنده تجهیز، توپولوژی مبدل، ساختار شبکه و مقررات حفاظتی بررسی شوند.

حساسیت کلید محافظ جان چیست؟

یکی از مهم‌ترین مشخصات کلید محافظ جان مقدار Rated Residual Operating Current یا IΔn است. این پارامتر معمولاً با واحد mA یا A بیان می‌شود.

در محصولات مختلف، حساسیت‌های متفاوتی عرضه می‌شوند. برای مثال ABB در سری F200 مدل‌هایی با حساسیت‌های مختلف از 10mA تا 1000mA ارائه می‌کند، اما این محدوده به معنی وجود تمام مقادیر در همه مدل‌ها نیست.

مدل‌های با حساسیت 30mA در بسیاری از کاربردهای حفاظت تکمیلی افراد رایج هستند. در مقابل، مقادیر بالاتر می‌توانند در بخش‌های دیگر سیستم حفاظتی یا برای اهداف متفاوت استفاده شوند.

حساسیت بیشتر همیشه به معنی انتخاب بهتر نیست. جریان نشتی طبیعی تجهیزات، طول کابل‌ها، فیلترهای EMC و تعداد مصرف‌کننده‌ها می‌توانند باعث افزایش جریان باقیمانده عادی شبکه شوند.

اگر حساسیت نامناسب انتخاب شود، احتمال قطع ناخواسته یا Nuisance Tripping افزایش پیدا می‌کند. بنابراین مقدار IΔn باید براساس محاسبات و مقررات نصب تعیین شود.

جریان نامی کلید محافظ جان

جریان نامی RCCB با جریان نشتی عملکرد آن تفاوت دارد. برای مثال عبارت 40A روی یک کلید به ظرفیت جریان نامی آن مربوط است، در حالی که 30mA بیانگر حساسیت جریان باقیمانده است.

این دو مقدار نباید با یکدیگر اشتباه گرفته شوند. جریان نامی باید با طراحی مدار، جریان بار و وسیله حفاظت اضافه‌جریان هماهنگ شود.

RCCB خود به‌تنهایی برای حفاظت اضافه‌بار طراحی نشده است. بنابراین نحوه حفاظت آن در برابر اضافه‌جریان باید مطابق اطلاعات سازنده و طراحی تابلو بررسی شود.

کلید محافظ جان تک‌فاز و سه‌فاز

کلیدهای محافظ جان در تعداد پل‌های مختلف تولید می‌شوند. مدل‌های 2P در بسیاری از مدارهای تک‌فاز و مدل‌های 4P در بسیاری از سیستم‌های سه‌فاز همراه نول استفاده می‌شوند.

انتخاب تعداد پل باید با نوع شبکه هماهنگ باشد. تمام هادی‌های فعالی که جریان آن‌ها در عملکرد RCD نقش دارد باید مطابق دستور سازنده از مسیر صحیح دستگاه عبور کنند.

در یک شبکه سه‌فاز چهار سیمه معمولاً هادی‌های فاز و نول از داخل RCD مناسب عبور داده می‌شوند. هادی حفاظتی PE نباید مانند هادی‌های فعال از مسیر اندازه‌گیری دستگاه عبور کند.

کلید محافظ جان چگونه جریان نشتی را تشخیص می‌دهد؟

در ساختار معمول RCCB، هادی‌های فعال مدار از داخل یک ترانس جریان تفاضلی عبور می‌کنند. در شرایط عادی، اثر مغناطیسی جریان‌های رفت و برگشت یکدیگر را خنثی می‌کند.

در صورت ایجاد جریان نشتی، تعادل جریان‌ها تغییر می‌کند. این اختلاف باعث ایجاد سیگنال در بخش تشخیص می‌شود و مکانیزم قطع را فعال می‌کند.

به همین دلیل اتصال صحیح نول اهمیت زیادی دارد. اشتراک نول بین مدارهای مختلف یا عبور نادرست هادی‌ها می‌تواند باعث عملکرد نامناسب محافظ جان شود.

دکمه Test روی کلید محافظ جان

بسیاری از RCCBها دارای دکمه Test هستند. این دکمه برای بررسی عملکرد مکانیزم داخلی دستگاه استفاده می‌شود.

با فشار دادن Test، یک شرایط آزمایشی داخلی ایجاد می‌شود تا عملکرد قطع بررسی شود. نحوه و فاصله زمانی انجام تست باید مطابق دستورالعمل سازنده همان محصول باشد.

دکمه Test جایگزین تست تخصصی سیستم حفاظت نیست. برای ارزیابی دقیق زمان قطع و جریان عملکرد، تجهیزات آزمون مناسب و فرد متخصص موردنیاز است.

تفاوت کلید محافظ جان با کلید مینیاتوری

کلید مینیاتوری یا MCB عمدتاً برای حفاظت اضافه‌بار و اتصال کوتاه استفاده می‌شود. این کلید در حالت عادی جریان نشتی کوچک به زمین را مانند RCCB اندازه‌گیری نمی‌کند.

RCCB برعکس، برای تشخیص جریان باقیمانده طراحی شده است. اما حفاظت حرارتی-مغناطیسی اضافه‌بار و اتصال کوتاه را مانند MCB ارائه نمی‌دهد.

به همین دلیل در بسیاری از تابلوها RCCB و MCB در کنار یکدیگر استفاده می‌شوند. راهکار دیگر استفاده از RCBO است که هر دو عملکرد را در یک تجهیز ترکیب می‌کند.

تفاوت کلید محافظ جان و ELCB

اصطلاح ELCB یا Earth Leakage Circuit Breaker هنوز در بازار برای محافظ جان استفاده می‌شود. در کاربرد روزمره، بسیاری از فروشندگان RCCB را نیز ELCB می‌نامند.

از نظر اصطلاحات فنی جدید، RCD و RCCB نام‌های دقیق‌تری برای تجهیزات تشخیص جریان باقیمانده هستند. در زمان خرید بهتر است به جای تکیه بر عنوان ELCB، مشخصات دقیق محصول بررسی شود.

Type دستگاه، IΔn، جریان نامی و تعداد پل اطلاعات مهم‌تری نسبت به نام تجاری رایج محصول هستند.

استفاده از محافظ جان در مدار اینورتر و درایو

مدارهای دارای اینورتر و Variable Frequency Drive نیازمند توجه ویژه در انتخاب RCD هستند. مبدل‌های قدرت می‌توانند شکل‌های متفاوتی از جریان نشتی ایجاد کنند.

در برخی شرایط ممکن است مؤلفه DC صاف، فرکانس‌های بالاتر یا جریان‌های با شکل غیرسینوسی ایجاد شوند. یک RCD نامناسب ممکن است برای تشخیص چنین خطاهایی طراحی نشده باشد.

ABB برای کاربردهای دارای برخی Frequency Converterها و درایوها، Type B را در گروه محصولات مناسب معرفی می‌کند. Type F نیز برای برخی مصرف‌کننده‌های تک‌فاز دارای مبدل فرکانسی ارائه شده است.

با این حال انتخاب نهایی باید از دفترچه سازنده اینورتر یا دستگاه انجام شود. نمی‌توان برای تمام درایوها یک Type ثابت تعیین کرد.

نصب کلید محافظ جان

نصب محافظ جان باید طبق نقشه سازنده و مقررات برق انجام شود. اتصال ورودی و خروجی، مسیر نول و تعداد پل‌ها باید دقیق رعایت شوند.

یکی از نکات مهم، جلوگیری از اتصال اشتباه نول مدارهای مختلف در پایین‌دست RCD است. چنین اتصالی می‌تواند باعث ایجاد اختلاف جریان و قطع ناخواسته شود.

هادی حفاظتی PE نیز باید مطابق استانداردهای نصب از مسیر مناسب خود عبور کند. PE نباید با نول پایین‌دست محافظ جان به‌صورت نامناسب متصل شود.

گشتاور ترمینال‌ها و سطح مقطع هادی نیز باید از کاتالوگ همان مدل بررسی شود. استفاده از مقادیر عمومی برای تمام برندها مناسب نیست.

تجهیزات جانبی کلید محافظ جان

برخی خانواده‌های RCCB امکان استفاده از تجهیزات جانبی دارند. نوع تجهیزات قابل نصب به سری و برند محصول بستگی دارد.

کنتاکت کمکی می‌تواند وضعیت وصل یا قطع کلید را به مدار کنترلی منتقل کند. برخی خانواده‌ها تجهیزات اعلام Trip یا فرمان قطع از راه دور نیز دارند.

باس‌بارهای شانه‌ای یا Comb Busbar برای اتصال چند تجهیز مدولار در تابلو استفاده می‌شوند. سازگاری باس‌بار باید با RCCB، MCB یا RCBO همان مجموعه بررسی شود.

استفاده از تجهیزات جانبی غیرسازگار می‌تواند عملکرد یا نصب مکانیکی دستگاه را تحت تأثیر قرار دهد. کد تجهیزات جانبی باید از کاتالوگ رسمی همان سری انتخاب شود.

سری‌ها و برندهای کلید محافظ جان

برندهای مختلف تجهیزات برق فشار ضعیف چندین خانواده RCD و RCCB تولید می‌کنند. مشخصات محصولات هر خانواده با دیگری متفاوت است.

ABB خانواده F200 را در گروه RCCB عرضه می‌کند. این خانواده بسته به مدل شامل Type AC، A، AP-R، F و B است و در جریان‌ها و حساسیت‌های مختلف ارائه می‌شود.

Schneider Electric نیز در خانواده Acti9 مدل‌های مختلف RCCB ارائه می‌کند. برای نمونه خانواده Acti9 RCCB-ID شامل مدل‌هایی با Type A، A-SI و B و حساسیت‌های مختلف است.

سازندگان دیگر نیز سری‌های متنوعی برای کاربردهای ساختمانی و صنعتی دارند. برای مقایسه، باید شماره فنی دقیق محصول بررسی شود و تنها نام برند کافی نیست.

راهنمای انتخاب کلید محافظ جان

اولین مرحله در راهنمای انتخاب کلید محافظ جان، مشخص کردن هدف حفاظت است. باید معلوم شود دستگاه برای حفاظت تکمیلی افراد، حفاظت در برابر خطای زمین یا هدف دیگری در طراحی استفاده خواهد شد.

سپس نوع بار بررسی می‌شود. وجود تجهیزات الکترونیکی، اینورتر، UPS، شارژر، یکسوساز یا تجهیزات دارای کنترل دور می‌تواند روی انتخاب Type اثر بگذارد.

مرحله بعد تعیین حساسیت IΔn است. این مقدار باید مطابق مقررات برق، طراحی شبکه و شرایط واقعی مدار انتخاب شود.

جریان نامی و تعداد پل نیز باید مشخص شوند. جریان نامی RCCB باید با بار و حفاظت اضافه‌جریان بالادست هماهنگ باشد.

در نهایت باید استاندارد محصول، نحوه نصب، امکان استفاده از تجهیزات جانبی و شرایط محیطی بررسی شوند. اگر مدار حساس به قطع ناخواسته است، نوع بار و جریان نشتی طبیعی نیز اهمیت بیشتری پیدا می‌کنند.

اشتباهات رایج در انتخاب محافظ جان

یکی از اشتباهات رایج این است که RCCB به‌عنوان جایگزین MCB در نظر گرفته شود. RCCB معمولی حفاظت اضافه‌بار و اتصال کوتاه داخلی ندارد.

اشتباه دیگر، انتخاب Type AC برای تمام مصرف‌کننده‌ها است. تجهیزات الکترونیکی جدید می‌توانند جریان نشتی غیرسینوسی تولید کنند و نیازمند Type دیگری باشند.

انتخاب حساسیت نیز نباید فقط براساس قیمت انجام شود. مقدار بسیار پایین در شبکه‌ای با جریان نشتی طبیعی زیاد می‌تواند قطع‌های مکرر ایجاد کند.

نصب اشتباه نول یکی دیگر از عوامل مهم بروز مشکل است. در بسیاری از موارد Trip مکرر دستگاه می‌تواند ناشی از سیم‌کشی نامناسب یا وجود نشتی واقعی در تجهیزات باشد.

قیمت کلید محافظ جان

قیمت کلید محافظ جان به چند عامل وابسته است. برند، سری، جریان نامی، حساسیت، تعداد پل و Type دستگاه از مهم‌ترین عوامل هستند.

برای مثال Type B معمولاً ساختار حفاظتی پیچیده‌تری نسبت به مدل‌های ساده‌تر دارد. بنابراین مقایسه قیمت دو محصول بدون توجه به Type آن‌ها صحیح نیست.

RCCB و RCBO نیز از نظر عملکرد یکسان نیستند. RCBO علاوه بر حفاظت جریان نشتی، حفاظت اضافه‌بار و اتصال کوتاه را نیز ارائه می‌کند و باید در یک گروه مجزا مقایسه شود.

تجهیزات جانبی نیز می‌توانند قیمت نهایی تابلو را تغییر دهند. برای استعلام قیمت کلید محافظ جان بهتر است کد کامل محصول ارائه شود.

خرید کلید محافظ جان

برای خرید کلید محافظ جان ابتدا نوع شبکه و مصرف‌کننده را مشخص کنید. سپس جریان نامی، حساسیت، تعداد پل و Type موردنیاز تعیین شوند.

اگر تجهیزات دارای الکترونیک قدرت در مدار وجود دارند، انتخاب نوع RCD اهمیت بیشتری پیدا می‌کند. مشخصات سازنده مصرف‌کننده نیز باید در این مرحله بررسی شوند.

در هنگام مقایسه محصولات، فقط عبارت‌هایی مانند «محافظ جان 40A» کافی نیستند. برای مثال یک RCCB با جریان نامی 40A می‌تواند از نظر Type و حساسیت با مدل دیگری کاملاً متفاوت باشد.

نام برند و شماره فنی کامل به انتخاب دقیق‌تر کمک می‌کنند. همچنین باید مشخص شود دستگاه RCCB است یا RCBO تا عملکرد حفاظتی مورد انتظار به‌درستی تأمین شود.

راهنمای خرید و دریافت قیمت کلید محافظ جان

کلید محافظ جان یا RCCB یکی از تجهیزات مهم برای تشخیص جریان نشتی در سیستم‌های برق است. انتخاب صحیح آن به نوع جریان باقیمانده، حساسیت IΔn، جریان نامی، تعداد پل و ساختار مصرف‌کننده وابسته است.

در زمان خرید کلید محافظ جان باید تفاوت Type AC، A، F و B را در نظر گرفت. همچنین باید بررسی شود که آیا مدار به RCCB همراه با حفاظت اضافه‌جریان جداگانه نیاز دارد یا استفاده از RCBO مناسب‌تر است.

قیمت کلید محافظ جان نیز با توجه به برند، سری، Type، جریان نامی، حساسیت و تعداد پل تغییر می‌کند. برای انتخاب دقیق‌تر، کد کامل محصول یا اطلاعات فنی مدار را در اختیار کارشناسان فروش قرار دهید.
