HMI اینوت VS_Q

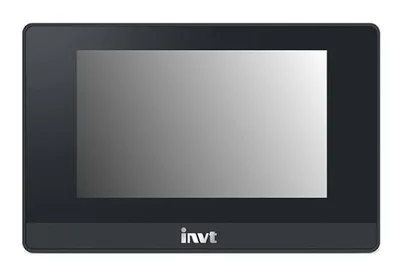

HMI اینوت VS-Q چیست؟

VS-Q یک خانواده HMI اقتصادی از INVT است که برای کاربردهای عمومی اتوماسیون صنعتی طراحی شده است. این سری با وجود قرارگرفتن در رده اقتصادی، امکانات ارتباطی و نرم‌افزاری مناسبی برای ماشین‌آلات مختلف ارائه می‌کند.

HMI اطلاعات مورد نیاز را از PLC یا کنترلر دریافت می‌کند و آن‌ها را روی نمایشگر به شکل عدد، وضعیت، نمودار یا Alarm نمایش می‌دهد. اپراتور نیز می‌تواند از طریق صفحه لمسی فرمان‌هایی مانند Start، Stop، Reset یا تغییر Setpoint را به سیستم ارسال کند.

مدل‌های HMI اینوت VS-Q

سری VS-Q از چند اندازه و سطح ارتباطی تشکیل شده است. هنگام انتخاب باید کد کامل مدل بررسی شود، زیرا دو HMI با اندازه یکسان می‌توانند از نظر Ethernet یا قابلیت IoT متفاوت باشند.

تفاوت مدل‌های QE و QS در VS-Q

مدل‌های QE برای پروژه‌هایی مناسب هستند که ارتباط سریال برای آن‌ها کافی است. برای مثال VS-043QE و VS-070QE برای ارتباط مستقیم با PLC یا سایر تجهیزات از پورت‌های Serial استفاده می‌کنند.

مدل‌های QS علاوه بر ارتباط Serial، در کدهای مناسب Ethernet نیز دارند. اگر ماشین باید به PLC شبکه‌ای، چند تجهیز Ethernet یا شبکه کارخانه متصل شود، انتخاب مدل QS می‌تواند معماری ساده‌تری ایجاد کند.

مدل‌های VS-070QS-G و VS-102QS-G

نسخه‌های G برای پروژه‌هایی طراحی شده‌اند که علاوه بر Ethernet به توسعه ارتباط IoT نیاز دارند. INVT برای این مدل‌ها امکان استفاده از ماژول‌های VS-Q-4G و VS-Q-WIFI را ارائه می‌کند.

با این ساختار می‌توان در پروژه‌های مناسب قابلیت‌هایی مانند Remote Monitoring، Data Logging و ارسال Alarm را از راه دور پیاده‌سازی کرد. ماژول بی‌سیم باید متناسب با مدل HMI و زیرساخت شبکه پروژه انتخاب شود.

پردازنده HMI اینوت VS-Q

INVT برای سری VS-Q از پردازنده‌های صنعتی Cortex-A7 استفاده می‌کند. در خانواده فعلی، فرکانس پردازنده بسته به مدل می‌تواند تا 1.2GHz برسد و مدل‌های سطح پایین‌تر نیز از ساختار Dual-Core با فرکانس 1GHz استفاده می‌کنند.

این Performance برای اجرای صفحات گرافیکی، Alarm، Logging، ارتباط هم‌زمان با تجهیزات و Macroهای پروژه طراحی شده است. مقدار دقیق CPU و حافظه باید بر اساس مدل مورد نظر بررسی شود.

صفحه نمایش HMI اینوت VS-Q

نمایشگرهای سری VS-Q از TFT LCD با عمق رنگ 24-bit استفاده می‌کنند. خانواده فعلی از پنل کوچک 4.3 اینچ با رزولوشن 480×272 تا نمایشگر 15.6 اینچ Full HD با رزولوشن 1920×1080 را پوشش می‌دهد.

صفحه Touch این خانواده از نوع مقاومتی چهار سیمه است. این ساختار برای محیط‌های صنعتی کاربردی است و امکان کار با دستکش یا قلم مناسب را نیز فراهم می‌کند.

برای ماشین‌هایی با تعداد Object زیاد یا Trend و نمودارهای متعدد، مدل‌های 10.2 یا 15.6 اینچ فضای بیشتری در اختیار طراح قرار می‌دهند. برای ماشین ساده و محدودیت فضای تابلو، مدل‌های 4.3 یا 7 اینچ مناسب‌تر هستند.

ارتباط RS-232، RS-422 و RS-485 در VS-Q

VS-Q برای ارتباط با PLC و سایر تجهیزات صنعتی از رابط‌های Serial مختلف استفاده می‌کند. بسته به مدل، تعداد پورت‌های Serial متفاوت است و بعضی مدل‌های 7 و 10.2 اینچ چند پورت ارتباطی در اختیار پروژه قرار می‌دهند.

RS-485 در پروژه‌هایی که چند تجهیز روی یک Bus قرار دارند کاربرد زیادی دارد. RS-232 بیشتر برای ارتباط Point-to-Point و RS-422 نیز برای تجهیزات و کنترلرهای سازگار قابل استفاده است.

Ethernet در HMI اینوت VS-Q

مدل‌های شبکه‌ای VS-Q دارای Industrial Ethernet هستند و می‌توانند برای تبادل داده با PLC و سایر تجهیزات Ethernet استفاده شوند. در HMITOOL نیز Ethernet برای Communication و انتقال Project قابل تنظیم است.

پورت Ethernet در مدل‌های پشتیبانی‌شده از Modbus TCP/IP نیز استفاده می‌شود. با این حال وجود Ethernet به معنی سازگاری با تمام پروتکل‌های صنعتی نیست و Driver تجهیز مقصد باید پیش از طراحی شبکه بررسی شود.

نرم افزار HMI اینوت VS-Q

نرم‌افزار رسمی برنامه‌نویسی سری VS-Q، HMITOOL است. این نرم‌افزار برای ایجاد Project، طراحی Screen، تنظیم Communication، تعریف Alarm، مدیریت Tagها و اجرای عملکردهای مختلف HMI استفاده می‌شود.

HMITOOL دارای Libraryهای گرافیکی صنعتی است و از Macro و C-language Script نیز پشتیبانی می‌کند. این امکانات به برنامه‌نویس اجازه می‌دهند عملیات محاسباتی و کنترلی مورد نیاز رابط کاربری را داخل پروژه پیاده‌سازی کند.

انتقال Project و داده نیز می‌تواند از طریق USB انجام شود. INVT همچنان HMITOOL را توسعه می‌دهد و نسخه‌های جدید نرم‌افزار برای خانواده VS-Q منتشر می‌شوند.

ارتباط HMI VS-Q با PLC

VS-Q می‌تواند با PLCهای INVT و بسیاری از کنترلرهای دارای پروتکل سازگار ارتباط برقرار کند. اتصال می‌تواند از طریق Serial یا Ethernet انجام شود و Driver مربوط به PLC داخل HMITOOL انتخاب می‌شود.

در ارتباط Serial باید Baud Rate، Parity، Stop Bit، Station و سایر پارامترها در HMI و PLC یکسان باشند. در Ethernet نیز IP Address، Protocol و Address Mapping باید مطابق کنترلر تنظیم شوند.

اگر پروژه از PLCهای TS600 یا سایر کنترلرهای INVT استفاده می‌کند، انتخاب HMI از همین اکوسیستم می‌تواند تنظیم ارتباط را ساده‌تر کند. با این حال مدل و Protocol دقیق PLC همچنان باید بررسی شوند.

ارتباط VS-Q با اینورتر و سروو اینوت

HMI سری VS-Q می‌تواند در سیستم‌های اتوماسیون INVT برای نمایش و تنظیم اطلاعات VFD و Servo Drive استفاده شود. متغیرهایی مانند فرکانس، سرعت، جریان، وضعیت Run و Alarm Code می‌توانند در پروژه مناسب مانیتور شوند.

در سیستم ساده، HMI می‌تواند مستقیماً از طریق Modbus با درایو ارتباط برقرار کند. در خطوط پیچیده‌تر بهتر است PLC کنترل مرکزی سیستم باشد و HMI اطلاعات را از PLC دریافت کند.

Remote Monitoring با 4G و Wi-Fi

یکی از امکانات مهم مدل‌های IoT خانواده VS-Q، قابلیت نصب ماژول 4G یا Wi-Fi است. این ماژول‌ها به‌صورت Option ارائه می‌شوند و برای HMIهای سازگار قابل استفاده هستند.

این ساختار امکان Remote Monitoring، Data Logging و ارسال Alarm از راه دور را در معماری مناسب فراهم می‌کند. استفاده از Remote Access باید همراه با مدیریت سطح دسترسی و رعایت الزامات امنیت شبکه انجام شود.

Alarm، Logging و Macro در VS-Q

Alarm برای نمایش خطاها و هشدارهای ماشین استفاده می‌شود و به اپراتور کمک می‌کند دلیل توقف یا وضعیت غیرعادی سیستم را سریع‌تر شناسایی کند. در پروژه متناسب می‌توان Alarm History را نیز برای بررسی رویدادها استفاده کرد.

Data Logging امکان ثبت متغیرهایی مانند فشار، دما، سرعت یا تعداد تولید را فراهم می‌کند. Macro و C Script نیز برای عملیات پیچیده‌تر، محاسبات و مدیریت داده در دسترس برنامه‌نویس هستند.

درجه حفاظت و شرایط محیطی VS-Q

INVT برای قسمت جلوی بسیاری از مدل‌های VS-Q درجه حفاظت IP65 را اعلام کرده است. این درجه حفاظت زمانی معتبر است که HMI مطابق دستورالعمل سازنده روی پنل نصب و آب‌بندی شود.

محدوده دمای کاری در مدل‌های جدید خانواده می‌تواند تا −20…+55°C باشد، اما مقدار دقیق باید از مشخصات مدل مورد نظر بررسی شود. محیط نصب باید فاقد Condensation و در محدوده رطوبت مجاز سازنده باشد.

کاربرد HMI اینوت VS-Q

• ماشین‌آلات بسته‌بندی
• چاپ و Labeling
• ماشین‌آلات نساجی
• صنایع غذایی و نوشیدنی
• ماشین‌آلات چوب و نجاری
• سیستم‌های تولید و مونتاژ
• کنترل PLC و Remote I/O
• مانیتورینگ اینورتر و Servo Drive
• سیستم‌های دارای Alarm و Logging
• ماشین‌های نیازمند Remote Monitoring

راهنمای انتخاب HMI اینوت VS-Q

1. اندازه صفحه را انتخاب کنید: مدل‌های 4.3، 7، 10.2 و 15.6 اینچ بر اساس حجم اطلاعات و فضای تابلو قابل بررسی هستند.
2. رزولوشن را بررسی کنید: برای صفحه‌های شلوغ‌تر و Trendهای متعدد، رزولوشن بالاتر مناسب‌تر است.
3. Ethernet را مشخص کنید: اگر شبکه Ethernet مورد نیاز است، مدل QS مناسب انتخاب شود.
4. تعداد پورت Serial را بررسی کنید: مدل‌های مختلف VS-Q تعداد یکسانی COM Port ندارند.
5. IoT را تعیین کنید: برای 4G یا Wi-Fi باید مدل و Option سازگار انتخاب شود.
6. PLC را مشخص کنید: Driver و Protocol کنترلر مقصد در HMITOOL بررسی شود.
7. Logging را در نظر بگیرید: اگر ثبت داده نیاز است، حجم اطلاعات و روش ذخیره‌سازی مشخص شود.
8. Panel Cut را کنترل کنید: در جایگزینی HMI موجود، فقط سایز اینچی صفحه کافی نیست.

ابعاد نصب HMI VS-Q

ابعاد نصب با توجه به اندازه HMI متفاوت هستند. برای مثال Panel Cut مدل‌های 7 اینچ حدود 192×138mm و مدل‌های 10.2 اینچ حدود 259×201mm است.

مدل VS-156QS به Panel Cut بزرگ‌تری نیاز دارد و مدل‌های 4.3 اینچ فضای بسیار کمتری اشغال می‌کنند. قبل از برش تابلو باید Drawing همان کد محصول مبنا قرار گیرد.

قیمت HMI اینوت VS-Q

قیمت HMI اینوت VS-Q به اندازه نمایشگر، رزولوشن، Ethernet، تعداد پورت‌های Serial و قابلیت توسعه IoT بستگی دارد. به همین دلیل دو مدل 7 اینچ می‌توانند از نظر قیمت و امکانات تفاوت قابل توجهی داشته باشند.

برای مثال VS-070QE، VS-070QS و VS-070QS-G همگی در خانواده 7 اینچ قرار دارند، اما ساختار ارتباطی و امکانات آن‌ها یکسان نیست. بنابراین استعلام قیمت باید با کد کامل محصول انجام شود.

خرید HMI اینوت VS-Q

برای خرید HMI اینوت VS-Q در پروژه جدید ابتدا مدل PLC، اندازه صفحه، Ethernet، تعداد تجهیزات Serial و نیاز به Remote Monitoring مشخص شوند. سپس مدل مناسب بر اساس رزولوشن و امکانات ارتباطی انتخاب شود.

اگر VS-Q قرار است جایگزین HMI موجود شود، عکس Label پنل قبلی، فایل Project، مدل PLC و ابعاد Panel Cut باید بررسی شوند. این اطلاعات احتمال انتخاب اشتباه و نیاز به تغییرات اضافی در تابلو یا نرم‌افزار را کاهش می‌دهند.
