پنل‌ متر و نمایشگر

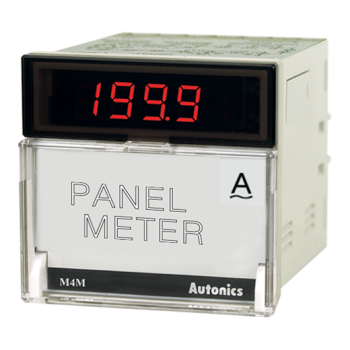

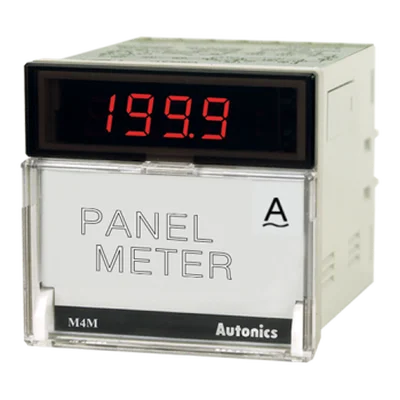

پنل متر چیست؟

Panel Meter یک نمایشگر تابلویی برای مشاهده مقدار یک کمیت الکتریکی یا فرآیندی است. این دستگاه معمولاً روی درب تابلو نصب می‌شود تا اپراتور بدون اتصال تجهیزات اندازه‌گیری جداگانه بتواند مقدار واقعی پارامتر را مشاهده کند.

نمونه ساده آن یک Digital Voltmeter است که ولتاژ را دریافت و نمایش می‌دهد. مدل‌های پیشرفته‌تر می‌توانند Signal Transmitter را دریافت، Scale و مقایسه کنند و در صورت عبور مقدار از Limit تعیین‌شده یک Output نیز فعال کنند.

انواع پنل متر صنعتی

Panel Meterها بر اساس نوع Input و کاربرد به چند گروه تقسیم می‌شوند. انتخاب گروه مناسب باید قبل از بررسی برند و مدل انجام شود.

پنل متر 4–20mA

یکی از مهم‌ترین کاربردهای Panel Meter، نمایش Signal استاندارد 4–20mA است. این Signal در Transmitterهای فشار، سطح، دما، Flow و سایر تجهیزات ابزار دقیق بسیار رایج است.

Panel Meter جریان 4–20mA را دریافت می‌کند و با استفاده از Scaling آن را به مقدار واقعی تبدیل می‌کند. برای مثال اگر Pressure Transmitter دارای Range برابر 0 تا 10bar باشد، می‌توان 4mA را معادل 0bar و 20mA را معادل 10bar تعریف کرد.

در نتیجه اپراتور به‌جای مشاهده مقدار میلی‌آمپر، فشار واقعی فرآیند را روی Display مشاهده می‌کند.

پنل متر 0–10V

Signal 0–10V نیز در اتوماسیون صنعتی برای انتقال مقدار آنالوگ استفاده می‌شود. نمایشگر مناسب می‌تواند این Voltage را دریافت و به Unit واقعی مورد نیاز تبدیل کند.

Panel Meterهای DC Voltage پیشرفته می‌توانند Rangeهای مختلفی داشته باشند. برای مثال در خانواده MT4W اتونیکس، بعضی نسخه‌ها ورودی‌هایی مانند 0–1V، 0–5V، 0–10V، 0–50V، 0–100V و 0–500V را پوشش می‌دهند.

قبل از اتصال باید Input Range دقیق دستگاه بررسی شود. قرار دادن ولتاژ بالاتر از Maximum Input مجاز می‌تواند به Input Circuit آسیب بزند.

Scaling در پنل متر

Scaling قابلیتی است که Signal الکتریکی ورودی را به واحد قابل فهم برای اپراتور تبدیل می‌کند. این Function یکی از مهم‌ترین تفاوت‌های Process Indicator با یک Voltmeter یا Ammeter ساده است.

فرض کنید یک Level Transmitter مقدار 4–20mA برای مخزن 0 تا 5000L تولید می‌کند. با Scaling صحیح، نمایشگر به‌جای 4 تا 20mA مقدار 0 تا 5000L را نشان می‌دهد.

Decimal Point نیز معمولاً قابل تنظیم است تا مقدارهایی مانند 2.35bar، 125.4mm یا 75.0% با Resolution مناسب نمایش داده شوند.

پنل متر جریان

Panel Meter جریان برای اندازه‌گیری AC یا DC Current استفاده می‌شود. Range دستگاه باید با مقدار Current مورد انتظار تطبیق داشته باشد.

برای نمونه خانواده MT4W اتونیکس در نسخه DC Current می‌تواند Rangeهایی از چند mA تا 5A و همچنین 4–20mA را اندازه‌گیری کند. برای جریان‌های بیشتر ممکن است استفاده از Shunt یا CT متناسب با نوع Measurement لازم باشد.

صفحه اختصاصی آمپرمتر باید برای انتخاب دقیق Meterهای Current محور استفاده شود؛ در این صفحه تمرکز اصلی روی خانواده گسترده‌تر Panel Meter و قابلیت‌های عمومی آن است.

پنل متر ولتاژ

پنل متر Voltage برای نمایش AC یا DC Voltage استفاده می‌شود. مدل‌های AC ممکن است علاوه بر Voltage، Frequency را نیز اندازه‌گیری کنند.

به‌عنوان نمونه، بعضی مدل‌های MT4Y اتونیکس برای AC Voltage دارای Rangeهایی از 0–1V تا 0–500V هستند و Frequency را نیز اندازه‌گیری می‌کنند. مدل دقیق باید بر اساس Voltage Range و نوع AC Measurement انتخاب شود.

تعداد Digit و محدوده نمایش

تعداد Digit مشخص می‌کند چه مقدار عدد روی Display قابل نمایش است. مدل‌های 4-digit در Panel Meterهای صنعتی بسیار رایج هستند، اما بسته به کاربرد محصولات با Resolution متفاوت نیز وجود دارند.

برای مثال MT4W و MT4Y در مدل‌های مختلف دارای Display چهاررقمی با محدوده نمایشی حدود −1999 تا 9999 هستند. انتخاب Resolution باید با Accuracy واقعی Sensor و فرآیند هماهنگ باشد.

تعداد Digit بیشتر همیشه به معنی Accuracy بالاتر نیست. Accuracy به مدار اندازه‌گیری، ADC، Calibration و مشخصات Sensor نیز وابسته است.

Accuracy پنل متر

Accuracy یکی از مهم‌ترین پارامترهای انتخاب Panel Meter است و باید متناسب با دقت مورد نیاز فرآیند بررسی شود. مشخصات Accuracy برای هر Input ممکن است متفاوت باشد.

برای مثال در برخی مدل‌های DC خانواده MT4W، Accuracy در شرایط مرجع در محدوده حدود ±0.1% F.S. به‌علاوه تعداد مشخصی Digit اعلام شده است، در حالی که برای بعضی Measurementهای AC مقدار متفاوتی ارائه می‌شود.

بنابراین نباید یک مقدار Accuracy را به همه Panel Meterها یا حتی تمام Inputهای یک خانواده تعمیم داد.

خروجی Relay در پنل متر

بعضی Panel Meterها علاوه بر نمایش مقدار، Comparison Output دارند. در این حالت می‌توان Limitهایی مانند HI و LO تعریف کرد و در صورت عبور Process Value از محدوده تعیین‌شده Output فعال شود.

Output می‌تواند Relay یا Transistor باشد. مدل‌های صنعتی همچنین ممکن است حالت HI، GO و LO داشته باشند تا وضعیت مقدار اندازه‌گیری‌شده نسبت به Limits مشخص شود.

این قابلیت برای Alarm، کنترل ساده و اعلام وضعیت مناسب است. برای Control Loop پیچیده بهتر است Controller تخصصی یا PLC استفاده شود.

خروجی 4–20mA و 0–10V

بعضی Panel Meterها قابلیت Retransmission دارند؛ یعنی مقدار اندازه‌گیری‌شده را دوباره به شکل Signal استاندارد به تجهیز دیگری ارسال می‌کنند.

در مدل‌های مناسب، خروجی‌هایی مانند 0–20mA، 4–20mA، 0–5V یا 0–10V قابل استفاده هستند. این Signal می‌تواند به PLC، Recorder، Controller یا سیستم مانیتورینگ منتقل شود.

نوع Output و Load Impedance مجاز باید از مشخصات همان مدل بررسی شود و نباید صرفاً بر اساس وجود Terminal خروجی حدس زده شود.

RS485 در پنل متر

RS485 امکان انتقال مقدار اندازه‌گیری‌شده به PLC، HMI یا کامپیوتر را فراهم می‌کند. بعضی Panel Meterهای صنعتی با RS485 عرضه می‌شوند و بسته به برند و مدل از Protocol مشخصی استفاده می‌کنند.

برای مثال بعضی مدل‌های MT4W اتونیکس دارای RS485 هستند و برخی Process Indicatorهای بازار ایران نیز RS485 با Modbus ارائه می‌کنند.

هنگام خرید فقط عبارت RS485 کافی نیست. Protocol، Baud Rate، Address Range و Register Map نیز باید با Master شبکه تطبیق داشته باشند.

Hold، Peak و Minimum Value

بعضی Panel Meterها Input مربوط به Hold دارند تا مقدار Display در یک لحظه ثابت شود. این قابلیت برای مشاهده Measurementهای سریع یا ثبت وضعیت خاص فرآیند مفید است.

خانواده‌های پیشرفته‌تر مانند K3HB Omron می‌توانند Functionهایی مانند Maximum Hold، Minimum Hold، Averaging، Zero Limit و Reset را نیز ارائه کنند. قابلیت دقیق به نوع K3HB و Optionهای نصب‌شده وابسته است.

تفاوت پنل متر با کنترلر

Panel Meter در درجه اول برای Measurement و Display طراحی شده است. اگر Output مقایسه‌ای داشته باشد، می‌تواند Control ساده نیز انجام دهد.

Controller تخصصی مانند Temperature Controller برای اجرای Control Algorithm طراحی شده و Functionهایی مانند PID دارد. بنابراین وجود Relay Output در Panel Meter آن را الزاماً به یک Controller کامل تبدیل نمی‌کند.

تفاوت پنل متر با پاورآنالایزر

یک Panel Meter معمولاً روی یک یا چند Measurement مشخص تمرکز دارد. در مقابل Power Analyzer برای اندازه‌گیری هم‌زمان پارامترهایی مانند Voltage، Current، Active Power، Reactive Power، Power Factor و Energy طراحی شده است.

اگر هدف فقط نمایش یک Signal فرآیندی یا یک پارامتر باشد، Panel Meter انتخاب ساده‌تری است. برای پایش کامل شبکه برق باید Power Analyzer مناسب بررسی شود.

ابعاد و Panel Cutout

Panel Meterها در ابعاد مختلف عرضه می‌شوند. مدل‌های افقی و عمودی، Display کوچک یا بزرگ و عمق‌های متفاوت وجود دارند.

در Replacement باید Panel Cutout واقعی تابلو اندازه‌گیری شود. ابعاد Front Panel با ابعاد برش تابلو یکسان نیست و اشتباه در این بخش ممکن است نصب دستگاه جدید را دشوار کند.

همچنین Space پشت تابلو، محل Terminalها و امکان دسترسی برای Wiring باید بررسی شوند.

کاربرد پنل متر صنعتی

• نمایش فشار از Pressure Transmitter
• نمایش سطح مخزن با Signal 4–20mA
• نمایش سرعت یا RPM
• نمایش ولتاژ AC و DC
• نمایش جریان AC و DC
• نمایش Frequency
• تبدیل Signal آنالوگ به مقدار مهندسی
• Alarm در High و Low Limit
• ارسال Measurement به PLC از طریق RS485
• Retransmission مقدار با 4–20mA یا 0–10V

راهنمای انتخاب پنل متر

1. نوع Measurement را مشخص کنید: Process Signal، Voltage، Current، Frequency یا Pulse.
2. Input Range را بررسی کنید: 4–20mA، 0–10V، 0–5V یا سایر Rangeها باید دقیقاً با Signal Source تطبیق داشته باشند.
3. Scaling را بررسی کنید: برای Transmitter بهتر است دستگاه امکان تبدیل Signal به Engineering Unit داشته باشد.
4. Accuracy مورد نیاز را تعیین کنید: دقت Panel Meter باید با دقت Sensor و فرآیند هماهنگ باشد.
5. تعداد Digit را انتخاب کنید: Resolution نمایشی بیش از نیاز فرآیند لزوماً مزیت ایجاد نمی‌کند.
6. Output را مشخص کنید: فقط Indicator، Relay، Transistor یا Analog Retransmission.
7. Communication را بررسی کنید: اگر اتصال به PLC لازم است، RS485 و Protocol دقیق بررسی شوند.
8. Supply Voltage را کنترل کنید: مدل‌های 12–24VDC یا 100–240VAC و سایر نسخه‌ها باید با تابلو سازگار باشند.
9. Panel Cutout را اندازه بگیرید: به‌خصوص برای Replacement ابعاد نصب باید دقیق بررسی شوند.
10. در جایگزینی کد کامل را بررسی کنید: یکسان‌بودن ظاهر یا تعداد Digit به معنی یکسان‌بودن Input و Output نیست.

جایگزینی پنل متر قدیمی

برای Replacement ابتدا Input Signal دستگاه قبلی مشخص شود. اگر سیستم دارای 4–20mA است، Panel Meter جدید نیز باید همین Input را پشتیبانی کند.

سپس Scaling، Outputها، Supply Voltage، RS485، تعداد Relayها و Panel Cutout بررسی شوند. حتی اگر دو دستگاه از نظر ابعاد مشابه باشند، Terminal Assignment آن‌ها می‌تواند متفاوت باشد.

بهتر است پیش از تعویض، عکس Label دستگاه، Terminal Wiring و تنظیمات Scaling قبلی ثبت شوند تا مقدار نمایش‌داده‌شده پس از نصب دستگاه جدید تغییر نکند.

قیمت پنل متر صنعتی

قیمت Panel Meter به نوع Input، Accuracy، تعداد Digit، Relay Output، Transistor Output، Analog Output، RS485، برند و ابعاد دستگاه بستگی دارد.

یک Indicator ساده برای نمایش DC Voltage از نظر ساختار با یک Process Indicator دارای 4–20mA، Scaling، سه Output و RS485 یکسان نیست. به همین دلیل مقایسه قیمت باید بین مدل‌هایی با Function مشابه انجام شود.

در پروژه‌های Replacement نیز موجودی کد دقیق و نیاز به تغییر Wiring یا Cutout روی هزینه نهایی اثر دارد. برای استعلام بهتر است کد کامل دستگاه و مشخصات Signal ورودی اعلام شوند.

خرید پنل متر صنعتی

برای خرید پنل متر ابتدا مشخص کنید چه پارامتری باید نمایش داده شود. سپس Input Signal، Range، Engineering Unit، Accuracy و Resolution مورد نیاز را تعیین کنید.

اگر Output یا Communication نیاز دارید، نوع Relay، Analog Output یا RS485 نیز باید مشخص شود. در Replacement، عکس واضح Front Panel، Label پشت دستگاه، Wiring و ابعاد Cutout کمک می‌کنند مدل سازگارتر انتخاب شود.
