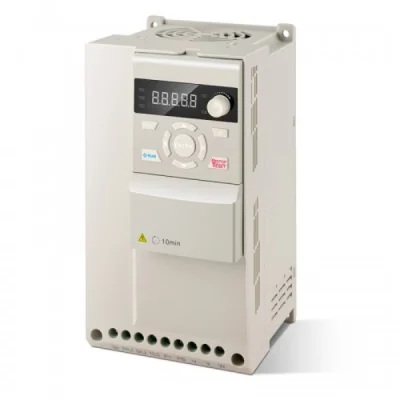

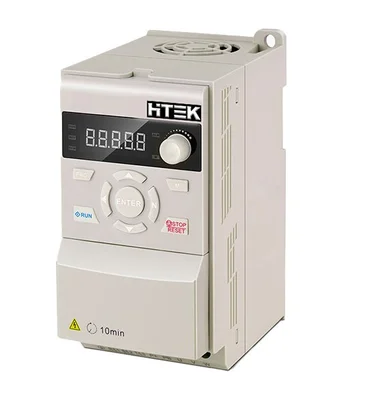

اینورتر هایتک F100 یک Compact Vector Inverter برای کنترل موتور در ماشین‌آلات صنعتی عمومی است. Hitek این سری را با تمرکز بر ابعاد کامپکت، پایداری عملکرد و راه‌اندازی نسبتاً ساده توسعه داده و برای آن کاربردهایی مانند نساجی، بسته‌بندی، چاپ، حکاکی، صنایع غذایی، صنایع چوب، فن، پمپ و ماشین‌آلات سرامیک را معرفی کرده است.
در خرید اینورتر هایتک F100 نباید فقط توان موتور بر حسب kW ملاک قرار گیرد. جریان نامی موتور، ولتاژ ورودی، تک فاز یا سه فاز بودن برق، شرایط راه‌اندازی، گشتاور مورد نیاز و روش فرماندهی نیز باید بررسی شوند. کد کامل دستگاه اهمیت زیادی دارد، زیرا مدل‌های مختلف F100 از نظر توان، ورودی، جریان و برخی Optionها یکسان نیستند.
اینورتر هایتک F100 چیست؟
F100 یکی از خانواده‌های Compact Vector شرکت Hitek است. وظیفه اصلی این درایو کنترل فرکانس و ولتاژ خروجی برای تنظیم سرعت و عملکرد موتور AC است. کاربر می‌تواند فرکانس خروجی، زمان شتاب‌گیری، زمان کاهش سرعت، جهت حرکت و بسیاری از پارامترهای مرتبط با موتور را متناسب با ماشین تنظیم کند.
طبق مشخصات رسمی Hitek، محدوده فرکانس خروجی F100 تا 1000Hz قابل تنظیم است. این محدوده وسیع باعث می‌شود سری F100 علاوه بر موتورهای عمومی، در برخی کاربردهای دور بالاتر نیز قابل بررسی باشد؛ اما حداکثر سرعت مجاز همیشه باید از مشخصات خود موتور و مکانیزم ماشین تعیین شود.
F100 از Space Vector PWM برای مدولاسیون خروجی استفاده می‌کند و مدهای V/F و Sensorless Vector Control یا SVC را در اختیار کاربر قرار می‌دهد. بنابراین برای کاربردهایی که عملکرد بهتر در سرعت پایین مورد نیاز است، می‌توان از SVC استفاده کرد.
مشخصات مهم اینورتر Hitek F100
| قابلیت |
مشخصات F100 |
کاربرد |
| مد کنترل |
V/F و SVC |
کنترل موتور در ماشین‌آلات عمومی |
| مدولاسیون |
Space Vector PWM |
تولید خروجی کنترل‌شده برای موتور |
| فرکانس خروجی |
0 تا 1000Hz |
تنظیم محدوده وسیع سرعت متناسب با موتور |
| گشتاور راه‌اندازی |
150% در 0.5Hz |
راه‌اندازی بهتر بار در سرعت پایین |
| اضافه‌بار |
150% برای 60s و 180% برای 2s |
تحمل افزایش کوتاه‌مدت بار |
| ارتباط |
Modbus RTU |
ارتباط با PLC و HMI |
| PID |
پشتیبانی می‌شود |
کنترل فرایندهایی مانند فشار |
| منبع فرمان |
Keypad، Terminal و Communication |
انعطاف در کنترل ماشین |
کنترل SVC در اینورتر هایتک F100
Sensorless Vector Control یا SVC یکی از قابلیت‌های مهم F100 است. در این روش، درایو بدون Encoder خارجی رفتار موتور را بر اساس مدل الکتریکی و پارامترهای آن تخمین می‌زند و کنترل مناسب‌تری نسبت به V/F ساده در شرایطی مانند سرعت پایین ارائه می‌کند.
Hitek برای F100 گشتاور راه‌اندازی 150% در 0.5Hz را اعلام کرده است. این مشخصه در نوار نقاله، ماشین‌آلات بسته‌بندی و سایر بارهایی که موتور باید از سرعت پایین بر بار غلبه کند اهمیت دارد.
SVC به معنی کنترل حلقه‌بسته با Encoder نیست. اگر پروژه به فیدبک واقعی سرعت و کنترل Closed-Loop نیاز دارد، باید سری و تجهیزات مناسب‌تری مانند F300 با ساختار PG متناسب بررسی شوند.
ظرفیت اضافه‌بار F100
در ماشین‌های صنعتی، جریان موتور هنگام شروع حرکت یا تغییر ناگهانی بار ممکن است برای مدت کوتاهی افزایش پیدا کند. Hitek برای F100 ظرفیت اضافه‌بار 150% جریان نامی برای 60s و 180% جریان نامی برای 2s را اعلام کرده است.
این مقادیر برای شرایط موقت هستند و نباید به‌عنوان ظرفیت دائمی دستگاه در نظر گرفته شوند. اگر موتور به‌طور مستمر بیش از جریان نامی مدل انتخاب‌شده جریان می‌کشد، باید انتخاب درایو، بار مکانیکی و تنظیمات موتور دوباره بررسی شوند.
انتخاب بر اساس جریان
توان kW برای پیدا کردن محدوده اولیه مناسب است، اما جریان پلاک موتور باید با جریان خروجی کد دقیق F100 مقایسه شود. در بارهای سنگین یا دارای استارت مکرر، این موضوع اهمیت بیشتری دارد.
مدل‌های اینورتر هایتک F100
کدگذاری F100 اطلاعات مهمی درباره نوع ورودی، کلاس ولتاژ، توان و برخی Optionهای دستگاه ارائه می‌کند. به همین دلیل بهتر است هنگام دریافت قیمت، کد کامل محصول اعلام شود.
در کاتالوگ رسمی F100، نمونه‌هایی مانند F100S20007BX0 و F100S20015BX0 برای ورودی تک فاز 220V دیده می‌شوند. در بخش سه فاز 380V نیز مدل‌هایی از F100T40007BX0 تا F100T40220BX0 در جدول منتشرشده سازنده وجود دارند.
| نمونه مدل |
ورودی |
توان نامی |
| F100S20007BX0 |
تک فاز 220V |
0.75kW |
| F100S20015BX0 |
تک فاز 220V |
1.5kW |
| F100T40022BX0 |
سه فاز 380V |
2.2kW |
| F100T40075BX0 |
سه فاز 380V |
7.5kW |
| F100T40150BX0 |
سه فاز 380V |
15kW |
| F100T40220BX0 |
سه فاز 380V |
22kW |
جدول بالا نمونه‌هایی از کدهای درج‌شده در کاتالوگ رسمی در دسترس Hitek است و برای شناخت ساختار سری ارائه شده است. برای توان‌ها یا Revisionهای دیگر، کد دقیق محصول موجود باید با مستند همان نسخه تطبیق داده شود.
اینورتر هایتک F100 تک فاز و سه فاز
F100 در نسخه‌های مختلف تک فاز و سه فاز عرضه شده است. Hitek در مشخصات عمومی این سری، ورودی تک فاز 200–240V و سه فاز 380–440V را معرفی می‌کند.
در هنگام انتخاب باید علاوه بر برق ورودی، ولتاژ نامی موتور نیز بررسی شود. استفاده از عبارت «تک فاز» در نام اینورتر معمولاً به تغذیه ورودی درایو اشاره دارد و خروجی درایو برای موتور AC متناسب با ساختار همان مدل است.
در پروژه‌هایی که تنها برق 220V تک فاز در دسترس است، مدل تک فاز F100 می‌تواند برای موتور سازگار گزینه مناسبی باشد. جریان ورودی این مدل‌ها باید هنگام انتخاب کلید، کابل و تجهیزات حفاظتی مورد توجه قرار گیرد.
کاربرد اینورتر هایتک F100
F100 یک درایو عمومی است و Hitek طیف متنوعی از کاربردها را برای آن معرفی می‌کند. این موضوع به معنی مناسب بودن هر مدل برای تمام ماشین‌ها نیست و جریان و گشتاور واقعی بار باید در انتخاب بررسی شوند.
ماشین‌آلات نساجی
کنترل سرعت موتور در بخشهای مختلف تجهیزات نساجی و خطوط تولید.
بسته‌بندی
کنترل موتور در ماشین‌آلات Packing و خطوط بسته‌بندی مواد غذایی.
ماشین حکاکی
کنترل موتور در تجهیزات Carving و ماشین‌آلات سازگار با محدوده عملکرد F100.
چاپ
تنظیم سرعت بخشهای موتورمحور در Printing Machinery.
فن و پمپ
کنترل دور موتور و استفاده از PID در کاربردهای فرایندی متناسب.
صنایع چوب
کنترل موتور در تجهیزات Woodworking و ماشین‌آلات مرتبط.
کنترل PID در F100
F100 از PID داخلی پشتیبانی می‌کند. PID زمانی کاربرد دارد که سرعت موتور باید بر اساس یک متغیر فرایندی تغییر کند؛ برای مثال در سیستم پمپ می‌توان فشار واقعی را از طریق سنسور دریافت کرد و دور موتور را برای حفظ فشار مورد نظر تغییر داد.
عملکرد صحیح PID به انتخاب و تنظیم مناسب سنسور، Setpoint و ضرایب کنترلی وابسته است. تنظیم بسیار تند می‌تواند باعث نوسان سرعت شود و تنظیم کند نیز پاسخ سیستم را کاهش می‌دهد.
ارتباط F100 با PLC و HMI
Modbus RTU در مشخصات رسمی F100 وجود دارد. این ارتباط امکان اتصال درایو به PLC، HMI یا سایر Masterهای سازگار را فراهم می‌کند تا فرمان‌ها و اطلاعات مورد نیاز سیستم از طریق شبکه مبادله شوند.
منبع فرمان در F100 می‌تواند Keypad، ترمینال یا Communication باشد. بنابراین در یک ماشین مستقل می‌توان دستگاه را از پنل کنترل کرد و در یک سیستم اتوماسیون، PLC می‌تواند فرمان‌های لازم را ارسال کند.
Hitek همچنین برای پلتفرم F100 کارت‌ها و Function Cardهای مختلفی معرفی کرده است. بسته به سخت‌افزار انتخابی، امکانات توسعه مانند PROFIBUS، CANBUS، Bluetooth، GPRS یا STO در جدول Optionهای رسمی دیده می‌شوند. وجود هر قابلیت باید از روی کد و کارت نصب‌شده بررسی شود و نباید برای همه مدل‌های استاندارد فرض شود.
منحنی شتاب و توقف F100
F100 از منحنی Linear و S-Curve برای Acceleration و Deceleration پشتیبانی می‌کند. در حالت خطی، سرعت با شیب مشخص افزایش یا کاهش پیدا می‌کند. S-Curve تغییرات شتاب را نرم‌تر می‌کند و در کاربردهایی که ضربه مکانیکی اهمیت دارد می‌تواند مفید باشد.
زمان توقف نباید بدون توجه به اینرسی بار بیش از حد کوتاه تنظیم شود. اگر موتور و بار هنگام کاهش سرعت انرژی زیادی به DC Bus برگردانند، ممکن است نیاز به بررسی مدار ترمز و تجهیزات مربوط وجود داشته باشد.
مدار ترمز و کد B در F100
در ساختار کدگذاری F100، Hitek حرف B را برای نسخه دارای Built-in Brake Unit و X را برای نسخه فاقد Brake Unit تعریف کرده است. بنابراین وجود مدار ترمز داخلی باید از روی کد کامل دستگاه مشخص شود.
اگر پروژه به مقاومت ترمز نیاز دارد، مقدار اهم و توان آن باید مطابق مشخصات کد دقیق انتخاب شود. وجود Brake Unit داخلی به معنی وجود مقاومت ترمز داخل دستگاه نیست و مقاومت مناسب در صورت نیاز به‌صورت جداگانه انتخاب می‌شود.
کدگذاری اینورتر Hitek F100
کد کامل F100 اطلاعات مهمی برای شناسایی دستگاه دارد. در کدگذاری رسمی، S و T به نوع ورودی تک فاز یا سه فاز، عدد 2 یا 4 به کلاس 220V یا 380V و بخش عددی میانی به توان دستگاه مربوط می‌شود.
همچنین B به وجود Brake Unit داخلی و T در بخش Option به وجود مدار STO اشاره دارد. به همین دلیل هنگام سفارش، حذف چند حرف انتهای کد می‌تواند باعث انتخاب نسخه متفاوت از نیاز پروژه شود.
راهنمای انتخاب اینورتر هایتک F100
انتخاب مدل مناسب از پلاک موتور شروع می‌شود. توان و جریان موتور، ولتاژ، فرکانس و نوع اتصال باید مشخص باشند. سپس ویژگی مکانیکی بار و تعداد دفعات استارت و توقف بررسی شوند.
توان موتور
kW یا HP محدوده اولیه مدل را مشخص می‌کند.
جریان موتور
جریان پلاک با جریان خروجی مدل انتخاب‌شده تطبیق داده شود.
ولتاژ و فاز
ورودی تک فاز 220V یا سه فاز متناسب با شبکه انتخاب شود.
نوع بار
نوار نقاله، فن، پمپ یا ماشین‌آلات از نظر گشتاور بررسی شوند.
مد کنترل
نیاز به V/F یا SVC بر اساس عملکرد ماشین مشخص شود.
Optionها
نیاز به Brake Unit، STO یا Function Card پیش از سفارش مشخص شود.
نصب و راه‌اندازی F100
F100 باید به‌صورت عمودی و با فضای کافی برای گردش هوا نصب شود. محیط نصب باید از رطوبت، بخار آب، گاز خورنده، مواد قابل اشتعال و گردوغبار نامناسب محافظت شود. در تابلوهایی که چند درایو کنار هم نصب می‌شوند، تهویه باید متناسب با گرمای کل تجهیزات طراحی شود.
Hitek برای کار در ارتفاع بالاتر از 1000m استفاده با Derating را توصیه می‌کند. همچنین محدوده دمای استاندارد عملکرد تا +40°C است و در دمای بالاتر تا +50°C باید کاهش ظرفیت مطابق دستورالعمل سازنده در نظر گرفته شود.
پیش از اولین Run، اطلاعات موتور، منبع فرمان، مرجع فرکانس و زمان شتاب‌گیری و کاهش سرعت تنظیم شوند. در کاربرد SVC نیز پارامترهای موتور باید متناسب با موتور واقعی باشند.
تجهیزات جانبی اینورتر هایتک F100
تجهیزات جانبی مورد نیاز به کد F100 و شرایط پروژه بستگی دارند. تمام درایوها به همه تجهیزات زیر نیاز ندارند.
- مقاومت ترمز در مدل‌های دارای Brake Unit و کاربردهای نیازمند ترمز سریع
- کی‌پد خارجی برای کنترل یا تنظیم از روی درب تابلو
- کارت‌های توسعه I/O در پروژه‌های نیازمند ورودی و خروجی بیشتر
- Function Card ارتباطی متناسب با پروتکل مورد نیاز
- AC Reactor یا DC Reactor در مدل و شرایط شبکه مورد نیاز
- فیلتر EMC در پروژه‌های دارای الزامات مربوط
- تجهیزات حفاظتی ورودی متناسب با جریان دستگاه
قیمت اینورتر هایتک F100
قیمت اینورتر هایتک F100 به کد کامل، توان، جریان، کلاس ولتاژ، تک فاز یا سه فاز بودن و Optionهای دستگاه وابسته است. برای مثال نسخه دارای Brake Unit یا STO می‌تواند از نظر کد سفارش با نسخه پایه تفاوت داشته باشد.
همچنین قیمت مدل‌های مختلف با توان مشابه در کلاس‌های ولتاژی متفاوت نباید بدون بررسی مستقیم مقایسه شود. نوع برق ورودی و جریان نامی دستگاه از عوامل اصلی انتخاب هستند.
برای استعلام دقیق، ارائه کد کامل F100 بهترین روش است. اگر مدل هنوز مشخص نشده، عکس پلاک موتور، ولتاژ شبکه، نوع ماشین و شرایط بار می‌توانند برای انتخاب اولیه استفاده شوند.
خرید اینورتر هایتک F100
برای خرید اینورتر هایتک F100 ابتدا مشخص کنید که ماشین به چه سطحی از کنترل نیاز دارد. اگر کنترل سرعت عمومی یا Sensorless Vector برای بار مورد نظر کافی است، F100 می‌تواند گزینه مناسبی برای بررسی باشد.
در مرحله بعد، جریان خروجی درایو با جریان موتور تطبیق داده شود و سپس ورودی تک فاز یا سه فاز، نیاز به PID، Modbus، Brake Unit و Optionهای دیگر بررسی شوند.
اگر پروژه به Encoder و Closed-Loop Vector Control نیاز دارد، بهتر است F300 یا گزینه مناسب دیگری بررسی شود. انتخاب سری بالاتر یا پایین‌تر باید بر اساس نیاز واقعی ماشین انجام شود، نه صرفاً تفاوت قیمت.
سوالات متداول اینورتر هایتک F100
اینورتر هایتک F100 چه مدهای کنترلی دارد؟
طبق کاتالوگ رسمی Hitek، F100 از V/F و Sensorless Vector Control یا SVC پشتیبانی می‌کند.
گشتاور راه‌اندازی F100 چقدر است؟
Hitek گشتاور راه‌اندازی 150% در فرکانس 0.5Hz را برای این سری اعلام کرده است.
ظرفیت اضافه‌بار اینورتر F100 چقدر است؟
ظرفیت اضافه‌بار اعلامشده برابر 150% جریان نامی برای 60s و 180% برای 2s است.
آیا F100 از Modbus پشتیبانی می‌کند؟
بله. Modbus RTU در مشخصات رسمی این سری وجود دارد و برای ارتباط با PLC و HMI قابل استفاده است.
آیا اینورتر هایتک F100 تک فاز دارد؟
بله. Hitek مدل‌های ورودی تک فاز 200–240V و مدل‌های سه فاز را برای این خانواده معرفی کرده است. کد دقیق باید با توان و موتور تطبیق داده شود.
حداکثر فرکانس خروجی F100 چقدر است؟
در مشخصات رسمی، محدوده فرکانس خروجی تا 1000Hz اعلام شده است. حداکثر سرعت واقعی باید بر اساس محدودیت موتور و ماشین تعیین شود.
آیا F100 کنترل PID دارد؟
بله. PID در مشخصات سری وجود دارد و در کاربردهایی مانند کنترل فشار پمپ قابل استفاده است.
تفاوت F100 و F300 هایتک چیست؟
F100 یک Compact Vector Inverter با تمرکز بر V/F و SVC است، در حالی که F300 برای سطح عملکرد بالاتر و استفاده از PG و Encoder نیز طراحی شده است.
قیمت اینورتر هایتک F100 چگونه تعیین می‌شود؟
قیمت به کد کامل، توان، جریان، ولتاژ ورودی و Optionهایی مانند Brake Unit یا STO بستگی دارد. برای استعلام دقیق بهتر است کد دستگاه ارائه شود.
خرید و قیمت اینورتر هایتک F100
برای انتخاب F100، توان و جریان موتور، ولتاژ ورودی، نوع بار، مد کنترلی و Optionهای مورد نیاز را بررسی کنید. انتخاب کد بر اساس جریان واقعی موتور از تطبیق ساده توان دقیقتر است.
