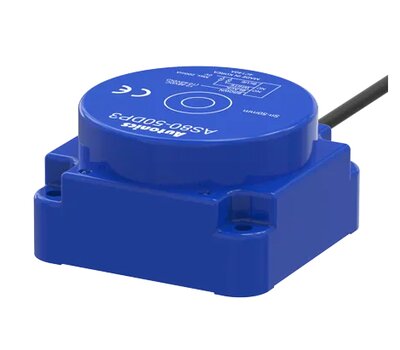

سنسور القایی آتونیکس AS یکی از خانواده های Rectangular Inductive Long-Distance Proximity Sensor شرکت Autonics است. این سری برای تشخیص غیرتماسی اجسام فلزی در فاصله ای بیشتر از بسیاری از سنسورهای القایی استاندارد طراحی شده است. فاصله تشخیص نامی 50mm، بدنه مستطیلی با فریم 80mm و خروجی همزمان Normally Open و Normally Closed از مهم ترین مشخصات آن هستند. سری AS فقط یک سنسور معمولی با فاصله بیشتر نیست؛ ساختار DC چهار سیم و دو خروجی همزمان آن باعث می شود در مدارهای کنترلی مختلف انعطاف بیشتری ایجاد شود. هنگام خرید این سری باید علاوه بر فاصله تشخیص، نوع خروجی NPN یا PNP نیز با PLC یا کنترلر پروژه هماهنگ شود.
معرفی سنسور القایی آتونیکس سری AS
Autonics سری AS را به عنوان سنسور القایی مستطیلی با فاصله تشخیص بلند معرفی می کند. این سنسور برای شناسایی اجسام فلزی بدون تماس مستقیم استفاده می شود و در کاربردهایی که فاصله میان هدف و سنسور نسبت به مدل های معمولی زیاد است، اهمیت بیشتری دارد.
ساختار مستطیلی این خانواده با سری های استوانه ای PR و PRD متفاوت است. سطح تشخیص نیز از نوع Upper Sensing است. بنابراین موقعیت نصب و جهت قرارگیری جسم هدف باید متناسب با سطح بالایی سنسور طراحی شود.
وضعیت تولید سری AS آتونیکس
سری AS همچنان در دسته Proximity Sensors سایت رسمی Autonics قرار دارد. سازنده این خانواده را همراه با سری های فعلی PR، PRD، PS و PFI نمایش می دهد و ویژگی های اصلی آن را نیز در صفحه رسمی سری منتشر کرده است.
بنابراین خانواده AS در وضعیت کلی Discontinued قرار ندارد. با این حال در پروژه Replacement بهتر است همیشه کد کامل محصول بررسی شود. موجود بودن خانواده به معنی تضمین تولید دائمی تمام Revisionها یا نسخه های قدیمی نیست.
مدل های سنسور AS آتونیکس
دو مدل رسمی بررسی شده این خانواده AS80-50DN3 و AS80-50DP3 هستند. هر دو از نظر اندازه سطح حسگر، فاصله تشخیص، تغذیه و ساختار کلی مشابه هستند و تفاوت اصلی آن ها در نوع خروجی ترانزیستوری NPN یا PNP است.
| مدل |
نوع خروجی |
حالت خروجی |
فاصله تشخیص |
| AS80-50DN3 |
NPN |
NO + NC همزمان |
50mm |
| AS80-50DP3 |
PNP |
NO + NC همزمان |
50mm |
انتخاب میان این دو مدل باید بر اساس نوع ورودی PLC یا کنترلر انجام شود. NPN و PNP از نظر منطق اتصال الکتریکی یکسان نیستند و نباید بدون بررسی مدار به جای یکدیگر استفاده شوند.
فاصله تشخیص 50mm
مهم ترین ویژگی سری AS فاصله تشخیص نامی 50mm است. این مقدار برای هر دو مدل رسمی NPN و PNP اعلام شده است. در مقایسه با بسیاری از سنسورهای القایی استاندارد، فاصله 50mm امکان ایجاد فاصله مکانیکی بیشتری میان هدف و سنسور را فراهم می کند.
هدف استاندارد اعلام شده توسط Autonics یک صفحه آهنی با ابعاد 150×150×1mm است. بنابراین عدد 50mm در شرایط آزمون استاندارد سازنده به دست آمده است. اگر قطعه هدف کوچک تر باشد یا جنس آن با آهن تفاوت داشته باشد، نباید بدون بررسی دیتاشیت انتظار همان فاصله موثر را داشت.
Hysteresis این خانواده حداکثر 15% فاصله تشخیص اعلام شده است. این پارامتر اختلاف میان نقطه فعال شدن و نقطه بازگشت سنسور را هنگام نزدیک یا دور شدن جسم مشخص می کند.
فریم 80mm و Upper Sensing
اندازه سطح حسگر در مدل های AS برابر Frame Size 80mm است. این سنسور برخلاف مدل های کوچک استوانه ای، بدنه بزرگ تری دارد و باید فضای کافی برای نصب آن روی دستگاه در نظر گرفته شود.
نوع تشخیص Upper Sensing است. یعنی جسم هدف در مقابل سطح بالایی سنسور قرار می گیرد. جهت نصب AS با یک سنسور Front Sensing یا استوانه ای یکسان نیست و این موضوع باید در طراحی براکت و محل نصب در نظر گرفته شود.
تغذیه 12–48VDC
تغذیه نامی سری AS برابر 12–48VDC است. Autonics برای این خانواده محدوده ولتاژ عملکرد 10–65VDC را نیز اعلام کرده است. این محدوده نسبت به بسیاری از سنسورهای 12–24VDC انعطاف بیشتری برای مدار تغذیه ایجاد می کند.
با این حال استفاده از محدوده وسیع ولتاژ به معنی بی اهمیت بودن طراحی منبع تغذیه نیست. منبع DC باید پایدار و مناسب تجهیزات اتوماسیون باشد. همچنین قبل از جایگزینی سنسور قدیمی باید ولتاژ واقعی مدار دستگاه کنترل شود.
ساختار DC چهار سیم
سری AS از ساختار DC 4-wire استفاده می کند. دو سیم برای تغذیه و دو مسیر خروجی برای سیگنال های Normally Open و Normally Closed در نظر گرفته شده اند.
همین ساختار چهار سیم امکان استفاده همزمان از NO و NC را فراهم می کند. در نتیجه طراح مدار می تواند دو وضعیت مکمل سنسور را در اختیار داشته باشد. این ویژگی با مدل هایی که فقط یک خروجی NO یا NC دارند متفاوت است.
نکته مهم:
خروجی NO+NC همزمان به معنی قابل تنظیم بودن یک خروجی واحد نیست. سری AS دارای ساختار چهار سیم و خروجی های مکمل است.
خروجی NPN مدل AS80-50DN3
مدل AS80-50DN3 دارای خروجی NPN است. در این مدل خروجی Normally Open و Normally Closed به صورت همزمان در دسترس هستند. نوع ورودی PLC باید با خروجی NPN سازگار باشد.
این مدل دارای فاصله تشخیص 50mm، فریم 80mm، فرکانس پاسخ 30Hz و تغذیه 12–48VDC است. جریان مصرفی آن حداکثر 20mA اعلام شده است.
خروجی PNP مدل AS80-50DP3
مدل AS80-50DP3 نسخه PNP این خانواده است. این مدل نیز خروجی Normally Open و Normally Closed را همزمان ارائه می کند. تفاوت اصلی آن با DN3 نوع ترانزیستور خروجی است.
از نظر فاصله تشخیص، Frame Size، فرکانس پاسخ و سطح حفاظت، مشخصات اصلی این مدل مشابه نسخه NPN است. برای انتخاب میان DN3 و DP3 باید نوع ورودی کنترلر بررسی شود، نه اینکه فقط فاصله تشخیص ملاک قرار گیرد.
مشخصات فنی مهم سری AS
| مشخصه |
مقدار |
| نوع سنسور | Rectangular Inductive Long Distance |
| تغذیه | 12–48VDC |
| محدوده عملکرد ولتاژ | 10–65VDC |
| سیم بندی | DC چهار سیم |
| فاصله تشخیص | 50mm |
| Frame Size | 80mm |
| هدف استاندارد | آهن 150×150×1mm |
| فرکانس پاسخ | 30Hz |
| جریان مصرفی | حداکثر 20mA |
| Hysteresis | حداکثر 15% فاصله تشخیص |
| درجه حفاظت | IP67 |
فرکانس پاسخ 30Hz
فرکانس پاسخ سری AS برابر 30Hz اعلام شده است. این مقدار نسبت به بعضی سنسورهای کوچک القایی کمتر است. دلیل انتخاب AS معمولا دستیابی به فاصله تشخیص زیاد است، نه شمارش بسیار سریع قطعات کوچک.
اگر هدف روی نوار نقاله با سرعت بالا حرکت می کند، باید زمان حضور قطعه مقابل سنسور با Response Frequency مقایسه شود. برای شمارش سریع، صرف داشتن فاصله 50mm به معنی مناسب بودن سنسور برای هر سرعتی نیست.
درجه حفاظت IP67
درجه حفاظت رسمی سری AS برابر IP67 طبق استاندارد IEC است. این مشخصه برای استفاده در بسیاری از محیط های صنعتی مناسب است، اما نحوه نصب و وضعیت کابل همچنان باید مطابق دستورالعمل سازنده باشد.
IP67 به معنی مناسب بودن محصول برای تمام محیط های شیمیایی یا شرایط غوطه وری دائمی نیست. همچنین AS در مستندات رسمی بررسی شده به عنوان سنسور Safety یا ضد انفجار معرفی نشده است.
دمای کاری سنسور AS
دمای محیط کاری مدل های رسمی AS برابر −25…+70°C است. محدوده انبارش نیز −30…+80°C اعلام شده است. استفاده باید در محیط بدون یخ زدگی و میعان انجام شود.
محدوده رطوبت کاری و انبارش نیز 35…95%RH اعلام شده است. در پروژه هایی با دمای بالا، بخار زیاد یا سیکل های حرارتی شدید، شرایط واقعی محیط باید با محدوده مجاز سازنده مقایسه شود.
نشانگرهای وضعیت
Autonics برای سری AS نشانگر تغذیه و نشانگر عملکرد در نظر گرفته است. این LEDها بررسی اولیه وجود تغذیه و تغییر وضعیت خروجی را هنگام راه اندازی ساده تر می کنند.
وجود LED برای عیب یابی اولیه مفید است، اما جایگزین اندازه گیری سیگنال ورودی PLC یا تست مدار نیست. اگر LED وضعیت تغییر کند ولی PLC ورودی دریافت نکند، نوع NPN یا PNP و سیم بندی مدار باید بررسی شود.
تفاوت AS با PRD آتونیکس
هر دو خانواده برای فاصله تشخیص بیشتر نسبت به سنسورهای پایه قابل بررسی هستند، اما ساختار آن ها کاملا متفاوت است. PRD یک خانواده استوانه ای با قطرهای مختلف است، در حالی که AS یک سنسور مستطیلی بزرگ با فریم 80mm است.
فاصله تشخیص AS برابر 50mm است. در PRD فاصله تشخیص بر اساس قطر و مدل تغییر می کند. PRD همچنین در بعضی کدها IO-Link دارد، اما در منابع رسمی فعلی بررسی شده برای AS، IO-Link به عنوان قابلیت این سری معرفی نشده است.
AS همچنین خروجی NO و NC را همزمان ارائه می کند. بنابراین انتخاب میان AS و PRD باید بر اساس فاصله، فضای نصب، نوع خروجی و معماری سیستم کنترل انجام شود.
تفاوت AS با PS و PFI
PS یک خانواده مستطیلی با تنوع زیاد در اندازه و فاصله تشخیص است. PFI نیز برای نصب تخت و فضای محدود طراحی شده است. در مقابل، AS روی فاصله تشخیص بلند 50mm تمرکز دارد.
اگر فضای نصب محدود باشد، AS به دلیل فریم 80mm ممکن است انتخاب مناسبی نباشد. در چنین شرایطی PS یا PFI باید جداگانه بررسی شوند. اگر فاصله زیاد اولویت اصلی باشد، AS مزیت مشخص تری دارد.
کاربرد سنسور القایی آتونیکس AS
تشخیص قطعه فلزی از فاصله زیاد
کنترل حضور قطعه روی ماشین
تشخیص موقعیت مکانیزم صنعتی
خطوط جابه جایی و انتقال فلز
ماشین آلات مونتاژ صنعتی
اتصال به ورودی دیجیتال PLC
کنترل دو وضعیت NO و NC
جایگزینی برخی Limit Switchهای غیرتماسی
راهنمای انتخاب سنسور AS آتونیکس
اول مشخص کنید واقعا فاصله تشخیص 50mm برای پروژه لازم است. اگر قطعه فقط چند میلی متر با سنسور فاصله دارد، ممکن است یک سری کوچک تر و سریع تر انتخاب مناسب تری باشد.
در مرحله بعد فضای مکانیکی را بررسی کنید. AS دارای Frame Size برابر 80mm است و برای نصب آن باید فضای کافی وجود داشته باشد. جهت Upper Sensing نیز باید با حرکت قطعه هماهنگ شود.
سپس نوع خروجی انتخاب می شود. برای مدار NPN مدل AS80-50DN3 و برای PNP مدل AS80-50DP3 باید بررسی شود. هر دو مدل NO و NC را همزمان ارائه می کنند.
تغذیه دستگاه نیز باید DC و در محدوده مجاز باشد. مقدار نامی 12–48VDC است. در Replacement نباید مدل AS را فقط بر اساس فاصله 50mm جایگزین یک سنسور دیگر کرد؛ ابعاد، نوع خروجی، تعداد سیم و سرعت پاسخ نیز باید تطبیق داده شوند.
| پارامتر انتخاب |
گزینه سری AS |
| فاصله تشخیص | 50mm |
| اندازه سطح حسگر | Frame Size 80mm |
| تغذیه | 12–48VDC |
| نوع سیم بندی | DC چهار سیم |
| خروجی | NPN یا PNP |
| حالت خروجی | NO + NC همزمان |
| درجه حفاظت | IP67 |
نصب و راه اندازی سنسور AS
موقعیت سنسور باید به گونه ای انتخاب شود که جسم فلزی از سمت صحیح سطح Upper Sensing عبور کند. همچنین اندازه جسم هدف باید برای دستیابی به فاصله مورد انتظار در نظر گرفته شود.
کابل سیگنال را تا حد امکان از خطوط قدرت، خروجی VFD و کابل موتور دور نگه دارید. Autonics سری AS را با Noise Immunity مناسب معرفی می کند، اما سیم کشی صحیح همچنان برای عملکرد پایدار ضروری است.
پیش از اتصال به PLC، نوع خروجی NPN یا PNP مشخص شود. سپس خروجی NO یا NC مورد نیاز به ورودی مناسب کنترلر متصل شود. در صورت نیاز می توان از هر دو خروجی مکمل متناسب با طراحی مدار استفاده کرد.
اتصال سری AS به PLC
هر دو مدل AS80-50DN3 و AS80-50DP3 برای استفاده در مدارهای DC طراحی شده اند. پیش از اتصال مستقیم، نوع ورودی دیجیتال PLC باید بررسی شود. مدل DN3 خروجی NPN و DP3 خروجی PNP دارد.
وجود NO و NC همزمان در بعضی کاربردها مفید است. برای مثال می توان یکی از خروجی ها را برای منطق اصلی کنترل و خروجی مکمل را برای وضعیت دیگر مدار استفاده کرد. طراحی نهایی باید متناسب با ورودی PLC و منطق ماشین انجام شود.
قیمت سنسور القایی آتونیکس AS
قیمت سنسور AS آتونیکس به کد دقیق و شرایط تامین بستگی دارد. مهم ترین تفاوت هنگام استعلام قیمت، انتخاب میان مدل NPN با کد AS80-50DN3 و مدل PNP با کد AS80-50DP3 است.
برای جلوگیری از اشتباه بهتر است کد کامل محصول هنگام استعلام اعلام شود. عبارت «سنسور AS آتونیکس» مشخص نمی کند مدار دستگاه به NPN یا PNP نیاز دارد و همین تفاوت برای سازگاری با PLC مهم است.
خرید سنسور القایی آتونیکس AS
برای خرید سری AS ابتدا فاصله مورد نیاز، فضای نصب و نوع ورودی سیستم کنترل را مشخص کنید. اگر فاصله 50mm و بدنه 80mm با پروژه سازگار است، در مرحله بعد NPN یا PNP بودن انتخاب می شود. مدل AS80-50DN3 برای خروجی NPN و AS80-50DP3 برای خروجی PNP است. هر دو خروجی NO و NC را همزمان ارائه می کنند. در پروژه Replacement نیز هیچ مدل دیگری را صرفا به دلیل فاصله تشخیص مشابه به عنوان جایگزین Plug-and-Play انتخاب نکنید.
سوالات متداول سنسور القایی آتونیکس AS
آیا سنسور القایی آتونیکس AS هنوز تولید می شود؟
سری AS همچنان در دسته فعلی Proximity Sensors سایت رسمی Autonics قرار دارد. برای موجودی یا وضعیت یک Revision خاص باید کد دقیق بررسی شود.
فاصله تشخیص سنسور AS چقدر است؟
فاصله تشخیص نامی سری AS برابر 50mm است و هدف استاندارد آن صفحه آهنی 150×150×1mm در نظر گرفته شده است.
ولتاژ سنسور AS چند ولت است؟
تغذیه نامی سری AS برابر 12–48VDC است. Autonics محدوده عملکرد 10–65VDC را برای این خانواده اعلام کرده است.
سنسور AS چند سیمه است؟
سری AS از نوع DC چهار سیم است و خروجی Normally Open و Normally Closed را به صورت همزمان ارائه می کند.
تفاوت AS80-50DN3 و AS80-50DP3 چیست؟
AS80-50DN3 خروجی NPN و AS80-50DP3 خروجی PNP دارد. هر دو مدل NO و NC را همزمان ارائه می کنند.
آیا سری AS همزمان NO و NC دارد؟
بله. خروجی Normally Open و Normally Closed به صورت همزمان یکی از ویژگی های اصلی سری AS است.
آیا سنسور AS به PLC متصل می شود؟
بله، در صورت تطابق ولتاژ و نوع ورودی PLC می توان از خروجی سنسور استفاده کرد. NPN یا PNP بودن باید پیش از اتصال بررسی شود.
آیا سنسور AS دارای IO-Link است؟
در منابع رسمی فعلی بررسی شده، IO-Link به عنوان قابلیت سری AS معرفی نشده است. این قابلیت را نباید از سری PRD به AS تعمیم داد.
درجه حفاظت سری AS چیست؟
Autonics برای سری AS درجه حفاظت IP67 طبق استاندارد IEC اعلام کرده است.
قیمت سنسور AS آتونیکس چگونه تعیین می شود؟
برای استعلام دقیق باید کد NPN یا PNP مشخص باشد. شرایط تامین و موجودی مدل AS80-50DN3 یا AS80-50DP3 نیز روی قیمت نهایی تاثیر دارد.
