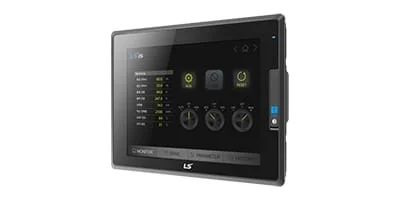

HMI ال اس iXP2 یکی از خانواده‌های High Performance نمایشگر صنعتی LS ELECTRIC است که برای ایجاد رابط گرافیکی میان اپراتور و PLC، اینورتر، Servo Drive و سایر تجهیزات اتوماسیون استفاده می‌شود. این سری نسبت به پنل‌های اقتصادی LS توان پردازشی، حافظه و رابط‌های ارتباطی بیشتری دارد و برای ماشین‌هایی مناسب است که علاوه بر نمایش اطلاعات، به Logging، Recipe، شبکه Ethernet و صفحات گرافیکی پیشرفته نیاز دارند.
iXP2 در ساختار فعلی محصولات LS بهعنوان HMI نسل دوم و High Performance معرفی می‌شود. مدل‌های اصلی آن در اندازه‌های 8.4، 10.4، 12.1 و 15 اینچ عرضه می‌شوند و تمام آن‌ها دارای نمایشگر TFT Color، پردازنده Dual-Core با فرکانس 1GHz، حافظه Flash برابر 1GB، RAM برابر 1GB و صفحه لمسی Capacitive هستند.
یکی از مزایای مهم این خانواده، تنوع رابط‌های ارتباطی است. دو Ethernet، RS-232C، RS-422/485، HDMI و چند رابط USB امکان ارتباط HMI با PLC، شبکه کارخانه، تجهیزات جانبی و نمایشگر خارجی را فراهم می‌کنند. با این حال مدل دقیق، نوع تغذیه و ساختار ارتباط پروژه باید قبل از خرید مشخص شوند.
HMI ال اس iXP2 چیست؟
iXP2 یک HMI گرافیکی صنعتی از خانواده XGT Panel شرکت LS ELECTRIC است. این پنل اطلاعات PLC و سایر تجهیزات را دریافت کرده و به شکل صفحه‌های گرافیکی، مقدار عددی، Alarm، Trend و وضعیت تجهیزات در اختیار اپراتور قرار می‌دهد.
اپراتور نیز می‌تواند با لمس Objectهای روی صفحه، فرمان‌هایی مانند Start، Stop، Reset یا تغییر Setpoint را به سیستم کنترل ارسال کند. منطق اصلی ماشین همچنان در PLC اجرا می‌شود و iXP2 نقش رابط کاربری و مانیتورینگ را بر عهده دارد.
1GHz Dual-Core
پردازنده دو هستهای برای اجرای سریع صفحات، ارتباطات و پردازش داده.
1GB RAM + 1GB Flash
حافظه مناسب برای پروژه‌های گرافیکی، Logging، Alarm و Recipe.
Dual Ethernet
دو رابط Ethernet برای اتصال HMI به PLC و شبکه صنعتی.
مدل‌های HMI ال اس iXP2
مدل‌های استاندارد iXP2 بر اساس اندازه نمایشگر و نوع تغذیه دسته‌بندی می‌شوند. پسوند A نشان‌دهنده مدل دارای تغذیه AC و پسوند D نشان‌دهنده مدل دارای تغذیه DC است.
| مدل |
اندازه صفحه |
رزولوشن |
نوع تغذیه |
| iXP2-0800A / iXP2-0800D |
8.4 اینچ |
800×600 |
AC / DC |
| iXP2-1000A / iXP2-1000D |
10.4 اینچ |
1024×768 |
AC / DC |
| iXP2-1200A / iXP2-1200D |
12.1 اینچ |
1024×768 |
AC / DC |
| iXP2-1500A / iXP2-1500D |
15 اینچ |
1024×768 |
AC / DC |
تفاوت مدل A و D در HMI iXP2
یکی از نکات مهم هنگام خرید iXP2 توجه به آخرین حرف کد محصول است. مدل‌هایی که کد آن‌ها با A پایان پیدا می‌کند با تغذیه AC100–240V کار می‌کنند. مدل‌های دارای پسوند D برای تغذیه 24VDC طراحی شده‌اند.
برای مثال iXP2-1000A و iXP2-1000D از نظر اندازه صفحه در یک خانواده قرار دارند، اما ولتاژ تغذیه آن‌ها متفاوت است. هنگام جایگزینی HMI موجود نباید تنها بخش عددی کد مورد توجه قرار گیرد.
نکته مهم هنگام خرید
اتصال برق AC به مدل DC می‌تواند باعث آسیب جدی به HMI شود. قبل از سیمبندی، کد کامل محصول و مشخصات تغذیه روی Label دستگاه بررسی شود.
صفحه نمایش HMI ال اس iXP2
تمام مدل‌های استاندارد iXP2 از TFT Color LCD استفاده می‌کنند و قابلیت نمایش 16.7 میلیون رنگ را دارند. مدل 8.4 اینچ دارای رزولوشن 800×600 است و مدل‌های 10.4، 12.1 و 15 اینچ با رزولوشن 1024×768 عرضه می‌شوند.
صفحه لمسی این خانواده از نوع Capacitive است و LS برای iXP2 قابلیت Multi-Touch و Gesture را نیز ارائه کرده است. حرکت‌هایی مانند Flick می‌توانند برای جابه‌جایی میان صفحات یا تعامل با بعضی Objectها استفاده شوند.
Backlight از نوع LED است و سیستم امکان روشن و خاموش شدن خودکار Backlight را دارد. LS عمر نامی Backlight را 50,000 ساعت اعلام کرده است.
پردازنده و حافظه iXP2
iXP2 از پردازنده Dual-Core با فرکانس 1GHz استفاده می‌کند. این پردازنده نسبت به HMIهای اقتصادی LS برای اجرای صفحات پیچیده‌تر، پردازش داده و ارتباط هم‌زمان با تجهیزات مختلف توان بیشتری در اختیار پروژه قرار می‌دهد.
حافظه Flash این سری برابر 1GB و Operating RAM نیز 1GB است. علاوه بر آن، 1MB Backup RAM برای نگهداری اطلاعاتی مانند تاریخ و زمان، Logging، Alarm، Recipe و Deviceهای Non-volatile در نظر گرفته شده است.
پورت‌های ارتباطی HMI iXP2
تنوع رابط‌های ارتباطی یکی از نقاط قوت iXP2 است. این سری دو پورت Ethernet دارد که یکی از آن‌ها 10/100Mbps و دیگری تا 1Gbps را پشتیبانی می‌کند. این ساختار امکان جداسازی یا تقسیم ارتباط میان PLC و شبکه بالادستی را در معماری مناسب فراهم می‌کند.
یک RS-232C و یک RS-422/485 نیز برای ارتباط سریال وجود دارند. بنابراین HMI می‌تواند در پروژه‌های متناسب به PLC، اینورتر، کنترلر یا تجهیز دارای ارتباط سریال متصل شود.
2× Ethernet
RS-232C
RS-422/485
HDMI
USB Host
USB Device
خروجی HDMI و Dual Monitor در iXP2
iXP2 دارای خروجی HDMI است و LS قابلیت Dual Monitor را برای این خانواده ارائه کرده است. صفحه HMI می‌تواند روی نمایشگر خارجی تکرار شود یا در ساختار مناسب از حالت Extended Display استفاده شود.
این قابلیت در ماشین‌هایی کاربرد دارد که اپراتور اصلی کنار HMI کار می‌کند اما مشاهده اطلاعات از نقطه دیگری نیز نیاز است. استفاده از HDMI باید بر اساس طراحی واقعی رابط کاربری و شرایط نصب انجام شود.
نرم افزار HMI ال اس iXP2
نرم‌افزار برنامه‌نویسی HMI ال اس iXP2، XP-Builder است. این نرم‌افزار برای طراحی صفحه، تعریف Communication Driver، ساخت Objectها و تنظیم عملکردهای HMI استفاده می‌شود.
XP-Builder امکاناتی مانند Logging، Recipe، Scheduler، Script، Multi-Language و Simulation دارد. برنامه‌نویس می‌تواند قبل از دانلود پروژه روی پنل، بخش‌هایی از عملکرد صفحات و متغیرها را در محیط شبیه‌سازی بررسی کند.
Driver ارتباطی PLC نیز از داخل XP-Builder انتخاب می‌شود. بنابراین هنگام اتصال iXP2 به PLC ال اس یا کنترلر برند دیگر، باید مدل و Protocol دقیق PLC در فهرست Driverهای نرم‌افزار بررسی شود.
ارتباط HMI iXP2 با PLC ال اس
iXP2 برای استفاده در کنار PLCهای LS مانند XGB و XGT گزینه مناسبی است. ارتباط می‌تواند بسته به CPU و معماری سیستم از طریق Ethernet یا ارتباط سریال انجام شود.
در ارتباط Ethernet باید IP Address، Protocol و Stationهای پروژه به‌درستی تنظیم شوند. در RS-422/485 نیز Baud Rate، Data Bit، Parity، Stop Bit و Station Number باید در دو طرف ارتباط یکسان باشند.
استفاده از دو Ethernet روی iXP2 می‌تواند در پروژه‌هایی مفید باشد که HMI علاوه بر PLC باید به شبکه کارخانه یا تجهیز دیگری نیز متصل شود. نحوه استفاده از هر پورت باید متناسب با معماری شبکه طراحی شود.
Alarm، Recipe و Data Logging در iXP2
iXP2 از Alarm برای نمایش خطاها و هشدارهای ماشین پشتیبانی می‌کند. اپراتور می‌تواند Alarmهای فعال و History رویدادها را مشاهده کند و تشخیص علت توقف ماشین سریع‌تر انجام شود.
Recipe برای ماشین‌هایی مناسب است که چند محصول یا فرمول تولید دارند. مجموعه‌ای از Setpointها می‌تواند با یک نام ذخیره شود و اپراتور با انتخاب Recipe، مقادیر مورد نیاز را به PLC انتقال دهد.
Data Logging نیز برای ثبت متغیرهایی مانند دما، فشار، سرعت، مقدار تولید یا وضعیت تجهیزات استفاده می‌شود. اطلاعات ذخیره‌شده می‌توانند برای بررسی عملکرد سیستم و تحلیل خطا مفید باشند.
Multi-Touch و Gesture در HMI iXP2
صفحه Capacitive در iXP2 امکان استفاده از Multi-Touch و Gesture را فراهم می‌کند. LS از Gestureهایی مانند Flick برای تغییر Screen و تعامل با بعضی Objectهای گرافیکی پشتیبانی می‌کند.
Multi-Touch می‌تواند علاوه بر راحتی استفاده، برای ایجاد فرمان‌هایی که نیازمند لمس هم‌زمان هستند نیز به کار رود. نحوه استفاده از این قابلیت باید در طراحی رابط کاربری به‌گونه‌ای باشد که از فرمان ناخواسته اپراتور جلوگیری شود.
درجه حفاظت HMI ال اس iXP2
LS ELECTRIC برای iXP2 درجه حفاظت IP66 و انطباق با UL Type 4X و NEMA 4X را در شرایط نصب تعریف‌شده اعلام کرده است. بدنه آلومینیومی و شیشه تقویت‌شده نیز برای استفاده در محیط صنعتی در نظر گرفته شده‌اند.
با این حال درجه حفاظت فقط زمانی معتبر است که نصب پنل، آب‌بندی و شرایط محیطی مطابق دستورالعمل سازنده انجام شوند. IP66 به معنی امکان نصب بدون محدودیت در هر محیطی نیست.
تفاوت HMI ال اس iXP2 و eXP2
eXP2 خانواده اقتصادی LS است و در سایزهای کوچک‌تر نیز عرضه می‌شود، در حالی که iXP2 برای پروژه‌هایی با نیاز به Performance، حافظه و امکانات ارتباطی بیشتر طراحی شده است.
iXP2 دارای پردازنده Dual-Core 1GHz، دو Ethernet، HDMI، Touch خازنی و امکانات Multi-Touch است. در مقابل eXP2 ساختار ساده‌تر و اقتصادی‌تری دارد و برای بسیاری از ماشین‌های کوچک و متوسط کافی است.
| ویژگی |
iXP2 |
eXP2 |
| رده |
High Performance |
اقتصادی / Standard |
| اندازه صفحه |
8.4 تا 15 اینچ |
4.3 تا 10.1 اینچ |
| Touch |
Capacitive |
Resistive |
| نرم‌افزار |
XP-Builder |
XP-Builder |
تفاوت iXP2 و iXP3
iXP2 نسل دوم HMIهای High Performance LS است و با XP-Builder کار می‌کند. iXP3 نسل سوم این خانواده است و بر پایه Linux و نرم‌افزار LXP-Designer توسعه یافته است.
بنابراین در پروژه جدیدی که امکانات نسل جدید اهمیت دارد، iXP3 نیز باید بررسی شود. اما در ماشین‌های موجود دارای پروژه XP-Builder یا جایی که سازگاری با ساختار iXP2 اهمیت دارد، انتخاب iXP2 می‌تواند منطقی باشد.
کاربرد HMI ال اس iXP2
- ماشین‌آلات بسته‌بندی
- خطوط تولید و مونتاژ
- ماشین‌های Servo و Motion
- سیستم‌های PLC سری XGB و XGT
- ماشین‌آلات صنایع غذایی
- مانیتورینگ اینورتر و موتور
- سیستم‌های دارای Recipe
- ثبت و نمایش داده‌های فرایندی
- خطوط دارای چند تجهیز شبکه‌ای
- سیستم‌های نیازمند نمایشگر دوم از طریق HDMI
راهنمای انتخاب HMI ال اس iXP2
-
اندازه صفحه را مشخص کنید:
بین مدل‌های 8.4، 10.4، 12.1 و 15 اینچ بر اساس فضای تابلو و حجم اطلاعات انتخاب کنید.
-
نوع تغذیه را بررسی کنید:
مدل A برای AC100–240V و مدل D برای 24VDC است.
-
مدل PLC را مشخص کنید:
Driver و Protocol کنترلر در XP-Builder بررسی شود.
-
شبکه را طراحی کنید:
دو Ethernet، RS-232C و RS-422/485 بر اساس معماری واقعی ماشین استفاده شوند.
-
نیاز به Logging و Recipe را تعیین کنید:
حجم داده و نحوه مدیریت اطلاعات از ابتدا مشخص شوند.
-
HDMI را در نظر بگیرید:
اگر نمایش اطلاعات روی Monitor دوم نیاز است، معماری Dual Monitor بررسی شود.
-
Panel Cut را بررسی کنید:
در جایگزینی HMI قدیمی، ابعاد Cutout مدل دقیق کنترل شود.
-
نسل HMI را انتخاب کنید:
برای پروژه جدید، iXP2 با iXP3 نیز از نظر نرم‌افزار و امکانات مقایسه شود.
ابعاد نصب HMI ال اس iXP2
ابعاد Panel Cut مدل‌های iXP2 با افزایش اندازه نمایشگر متفاوت می‌شوند. مدل 8.4 اینچ به برش تقریبی 228.5×158.5mm نیاز دارد، در حالی که برای مدل 15 اینچ ابعاد Panel Cut حدود 383.5×282.5mm است.
LS طراحی iXP2 را به‌گونه‌ای انجام داده که در بسیاری از کاربردها امکان جایگزینی مستقیم پنل‌های نسل قبلی iXP با Panel Cut مشابه وجود داشته باشد. با این حال قبل از جایگزینی باید Drawing مدل دقیق بررسی شود.
قیمت HMI ال اس iXP2
قیمت HMI ال اس iXP2 در درجه اول به اندازه نمایشگر و مدل دقیق بستگی دارد. مدل‌های 8.4، 10.4، 12.1 و 15 اینچ از نظر قیمت در یک سطح قرار ندارند و افزایش سایز نمایشگر معمولاً هزینه بالاتری ایجاد می‌کند.
نوع AC یا DC، وضعیت موجودی بازار و نسخه دقیق محصول نیز باید هنگام استعلام بررسی شوند. به همین دلیل بهتر است قیمت بر اساس کد کامل مانند iXP2-1000A یا iXP2-1200D دریافت شود.
خرید HMI ال اس iXP2
برای خرید HMI ال اس iXP2 در پروژه جدید، ابتدا اندازه صفحه، نوع تغذیه، مدل PLC، شبکه و امکانات مورد نیاز پروژه مشخص شوند. سپس کد مناسب از میان مدل‌های 0800، 1000، 1200 و 1500 انتخاب شود.
اگر هدف تعویض HMI موجود است، عکس Label مدل قبلی، فایل XP-Builder، مدل PLC و ابعاد Cutout باید بررسی شوند. این اطلاعات احتمال انتخاب اشتباه HMI و نیاز به تغییرات اضافی در تابلو یا نرم‌افزار را کاهش می‌دهند.
سوالات متداول HMI ال اس iXP2
HMI ال اس iXP2 در چه سایزهایی عرضه می‌شود؟
مدل‌های استاندارد iXP2 در اندازه‌های 8.4، 10.4، 12.1 و 15 اینچ عرضه می‌شوند.
نرم افزار HMI ال اس iXP2 چیست؟
نرم‌افزار برنامه‌نویسی iXP2، XP-Builder است و برای طراحی صفحات، Communication، Logging، Recipe، Script و Simulation استفاده می‌شود.
تفاوت iXP2-1000A و iXP2-1000D چیست؟
هر دو مدل 10.4 اینچ هستند، اما مدل A با AC100–240V و مدل D با 24VDC تغذیه می‌شود.
آیا HMI iXP2 دارای Ethernet است؟
بله. iXP2 دارای دو رابط Ethernet است که یکی از آن‌ها تا 1Gbps را پشتیبانی می‌کند.
آیا iXP2 خروجی HDMI دارد؟
بله. این سری یک خروجی HDMI دارد و از قابلیت Dual Monitor در حالتهای متناسب پشتیبانی می‌کند.
صفحه لمسی iXP2 از چه نوعی است؟
Touch Panel سری iXP2 از نوع Capacitive است و قابلیت Multi-Touch و Gesture نیز دارد.
تفاوت HMI ال اس iXP2 و eXP2 چیست؟
iXP2 در رده High Performance قرار دارد و پردازنده، حافظه، Ethernet و امکانات نمایش پیشرفتهتری ارائه می‌کند، در حالی که eXP2 برای پروژه‌های اقتصادیتر طراحی شده است.
تفاوت iXP2 و iXP3 چیست؟
iXP2 نسل دوم HMIهای High Performance LS و مبتنی بر XP-Builder است. iXP3 نسل سوم و Linux-based است و با LXP-Designer برنامه‌نویسی می‌شود.
برای خرید HMI ال اس iXP2 چه اطلاعاتی لازم است؟
سایز صفحه، نوع تغذیه AC یا DC، مدل PLC، شبکه ارتباطی، Logging، Recipe، HDMI و ابعاد Cutout مهمترین اطلاعات اولیه برای انتخاب هستند.
خرید و استعلام قیمت HMI ال اس iXP2
برای انتخاب HMI ال اس iXP2، سایز نمایشگر، نوع تغذیه AC یا DC، مدل PLC، شبکه Ethernet یا Serial، Logging و نیاز به HDMI را بررسی کنید. کد کامل محصول باید بر اساس معماری واقعی ماشین انتخاب شود.
