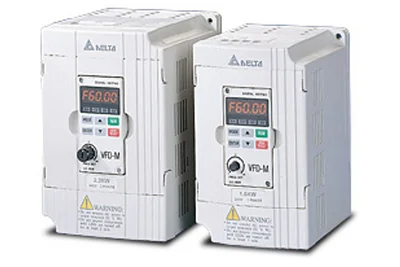

اینورتر دلتا M با نام کامل Delta VFD-M یکی از سری‌های قدیمی و شناخته‌شده AC Motor Drive شرکت Delta است. این سری در گروه Micro Drive قرار می‌گیرد و برای کنترل سرعت موتورهای القایی AC در ماشین‌آلات کوچک و متوسط، خطوط اتوماسیون و تجهیزاتی که به کنترل دور و گشتاور نیاز دارند طراحی شده است.
VFD-M علاوه بر کنترل استاندارد V/F، قابلیت Sensorless Vector Control دارد و بدون استفاده از انکودر می‌تواند کنترل مناسب‌تری روی رفتار موتور ایجاد کند. امکاناتی مانند PID داخلی، Multi-step Speed، DC Braking، Auto Tuning، ورودی آنالوگ 0–10V و 4–20mA و ارتباط Modbus باعث شده این سری در بسیاری از ماشین‌آلات قدیمی همچنان فعال باشد.
Delta اکنون سری VFD-M را در گروه محصولات Discontinued قرار داده و خانواده‌های ME300 و MS300 را به‌عنوان جایگزین معرفی می‌کند. بنابراین در پروژه جدید بهتر است نسل جدید بررسی شود، اما برای تعمیر یا نگهداری ماشین موجود هنوز شناخت مدلها، مشخصات و نحوه جایگزینی VFD-M اهمیت زیادی دارد.
اینورتر دلتا M چیست؟
VFD-M یک Variable Frequency Drive برای تغییر فرکانس و ولتاژ اعمال‌شده به موتور AC است. با تغییر فرکانس خروجی، سرعت موتور کنترل می‌شود و امکان راه‌اندازی نرم، توقف کنترل‌شده و تنظیم دور متناسب با فرایند فراهم می‌شود.
Delta در مستند رسمی این خانواده از عبارت General Sensorless Vector Control Micro Drive استفاده می‌کند. این موضوع نشان می‌دهد VFD-M فقط یک درایو ساده V/F نیست و امکان کنترل Vector بدون سنسور سرعت نیز در آن در نظر گرفته شده است.
Sensorless Vector
امکان کنترل موتور بدون نیاز به Encoder برای بسیاری از کاربردهای عمومی صنعتی.
0.1–400Hz
محدوده فرکانس خروجی سری VFD-M امکان تنظیم سرعت موتور در بازه گسترده را فراهم می‌کند.
Modbus RS-485
امکان کنترل و مانیتورینگ درایو از PLC یا سیستم کنترل از طریق ارتباط سریال.
مشخصات اینورتر دلتا M
مشخصات دقیق VFD-M به کلاس ولتاژ و کد محصول وابسته است. Delta این خانواده را در کلاس‌های ولتاژی مختلف تولید کرده و محدوده توان در هر کلاس یکسان نیست.
| مشخصه |
اطلاعات VFD-M |
| نوع محصول |
AC Motor Drive / Variable Frequency Drive |
| مد کنترل |
V/F و Sensorless Vector Control |
| فرکانس خروجی |
0.1–400Hz |
| Carrier Frequency |
1–15kHz |
| فرمان آنالوگ |
0–10VDC و 4–20mA |
| ارتباط |
RS-485 با Modbus ASCII یا RTU |
| PID |
دارد |
| چاپر ترمز |
Built-in طبق مشخصات عمومی سری |
| درجه حفاظت |
IP20 |
| دمای محیط کار |
−10…+40°C در شرایط استاندارد اعلام‌شده |
توان‌ها و کلاس‌های ولتاژ VFD-M
VFD-M فقط در یک ولتاژ تولید نشده است. مستند Delta کلاس‌های 115V، 230V، 460V و 575V را برای این خانواده معرفی می‌کند. محدوده توان قابل استفاده در هر گروه متفاوت است.
| کلاس |
توان‌های ثبت‌شده |
نکته |
| 115V |
0.2kW، 0.4kW، 0.75kW |
مدل‌های تکفاز |
| 230V |
0.4kW، 0.75kW، 1.5kW، 2.2kW، 3.7kW، 5.5kW |
برخی توان‌ها در نسخه‌های ورودی تکفاز یا سه‌فاز عرضه شده‌اند. |
| 460V |
0.75kW، 1.5kW، 2.2kW، 3.7kW، 5.5kW، 7.5kW |
مناسب کلاس ولتاژ بالاتر سه‌فاز |
| 575V |
0.75kW تا 7.5kW بسته به مدل |
نسخه مخصوص کلاس ولتاژ 575V |
نکته انتخاب:
عباراتی مانند «اینورتر M دلتا 2.2kW» برای سفارش دقیق کافی نیست. ولتاژ ورودی، تعداد فاز، جریان خروجی و کد کامل VFD-M باید همزمان بررسی شوند.
مدل‌های اینورتر دلتا سری M
بخش عددی کد VFD-M معمولاً توان درایو را مشخص می‌کند و ادامه کد اطلاعات کلاس ولتاژ و نسخه سخت‌افزاری را نشان می‌دهد. برای مثال کدهایی مانند VFD007M، VFD015M و VFD022M در توان‌های مختلف این خانواده دیده می‌شوند.
VFD004M
گروه توان 0.4kW
VFD007M
گروه توان 0.75kW
VFD015M
گروه توان 1.5kW
VFD022M
گروه توان 2.2kW
VFD037M
گروه توان 3.7kW
VFD055M
گروه توان 5.5kW
VFD075M
گروه توان 7.5kW در کلاس‌های ولتاژی متناسب
عدد توان به‌تنهایی کد سفارش کامل نیست. برای مثال نسخه‌های 230V و کلاس ولتاژ بالاتر پسوندهای متفاوت دارند؛ بنابراین هنگام جایگزینی یک درایو موجود باید کد کامل روی پلاک خوانده شود.
روش‌های کنترل در اینورتر دلتا M
کنترل V/F
در کنترل V/F، ولتاژ خروجی متناسب با فرکانس تنظیم می‌شود تا موتور در محدوده مناسب شار مغناطیسی کار کند. این روش برای بسیاری از کاربردهای عمومی که نیاز به کنترل بسیار دقیق گشتاور ندارند مناسب است.
Sensorless Vector Control
در Vector Control بدون سنسور، درایو با استفاده از مدل ریاضی موتور و اندازه‌گیری پارامترهای الکتریکی، وضعیت موتور را تخمین می‌زند. در نتیجه کنترل گشتاور و رفتار موتور به‌ویژه در سرعت‌های پایین می‌تواند نسبت به V/F ساده بهتر باشد.
برای استفاده صحیح از این مد، پارامترهای موتور باید مطابق پلاک و دستورالعمل Delta وارد شوند و Auto Tuning نیز در شرایط مناسب انجام شود.
ورودی و خروجی‌های کنترلی VFD-M
سری M امکان دریافت فرمان سرعت از چند منبع را دارد. پتانسیومتر روی کی‌پد، سیگنال 0–10VDC، جریان 4–20mA، ورودی‌های دیجیتال و فرمان ارتباطی از گزینه‌های قابل استفاده هستند.
ورودی‌های چندمنظوره نیز برای عملکردهایی مانند Multi-step Speed، Jog، UP/DOWN، انتخاب زمان شتاب و کاهش سرعت، Reset و فرمان‌های مختلف قابل تنظیم هستند. در مستند رسمی VFD-M امکان انتخاب چند سرعت از پیش تعیین‌شده نیز ذکر شده است.
ارتباط Modbus در اینورتر Delta VFD-M
VFD-M دارای رابط داخلی RS-485 است. ارتباط می‌تواند با پروتکل Modbus در حالت ASCII یا RTU انجام شود و آدرس هر درایو از طریق پارامتر مربوطه تعیین می‌شود.
سرعت‌های ارتباطی مختلف تا 38400bps در پارامترهای درایو تعریف شده‌اند. این قابلیت امکان اتصال VFD-M به PLC، HMI یا سیستم کنترل مرکزی را برای ارسال فرمان Run/Stop، تغییر فرکانس و خواندن پارامترها فراهم می‌کند.
PID داخلی اینورتر دلتا M
PID یکی از قابلیت‌های داخلی VFD-M است. در کاربردی که یک کمیت مانند فشار یا سرعت باید نسبت به Setpoint کنترل شود، درایو می‌تواند سیگنال فیدبک را دریافت کرده و خروجی خود را بر اساس اختلاف میان مقدار واقعی و مقدار مطلوب اصلاح کند.
قابلیت Sleep/Revival نیز در فهرست عملکردهای رسمی این سری ذکر شده است. نحوه تنظیم PID و خواب/بیداری باید بر اساس نوع سنسور و رفتار فرایند انجام شود و تنظیم اشتباه می‌تواند باعث نوسان سیستم شود.
کاربرد اینورتر دلتا M
VFD-M یک درایو عمومی کامپکت است و در بسیاری از ماشین‌آلات قدیمی برای کنترل سرعت موتور استفاده شده است. انتخاب آن باید با توجه به نوع بار، نیاز گشتاور و سیکل کاری انجام شود.
- ماشین‌آلات کوچک و متوسط صنعتی
- نوار نقاله و سیستم‌های انتقال
- ماشین‌آلات بسته‌بندی
- تجهیزات چوب و ماشین‌سازی
- سیستم‌های نیازمند کنترل چندسرعته
- کاربردهای عمومی با موتور القایی AC
- برخی تجهیزات بالابر و آسانسورهای کوچک قدیمی بر اساس طراحی سازنده ماشین
مزایای اینورتر VFD-M دلتا
کنترل Vector
وجود Sensorless Vector Control امکان کنترل بهتر موتور را نسبت به V/F ساده فراهم می‌کند.
PID داخلی
برای برخی کاربردهای Closed-loop فرایندی می‌توان از PID داخلی درایو استفاده کرد.
Modbus
ارتباط RS-485 اتصال به PLC و HMI را بدون نیاز به فرمان‌های متعدد سیمی سادهتر می‌کند.
چاپر ترمز داخلی
برای کاربردهای نیازمند Braking می‌توان مقاومت ترمز مناسب را طبق دستورالعمل سازنده بررسی کرد.
راهنمای انتخاب اینورتر دلتا M
راهنمای انتخاب اینورتر دلتا M باید با مشخصات موتور و شبکه برق آغاز شود. انتخاب تنها بر اساس عدد kW می‌تواند اشتباه باشد، زیرا جریان موتور، ولتاژ، نوع بار و شرایط کاری نیز اهمیت دارند.
-
ولتاژ ورودی را مشخص کنید:
ابتدا بررسی کنید درایو مورد نیاز متعلق به کدام کلاس ولتاژ است.
-
توان و جریان موتور را بررسی کنید:
جریان نامی خروجی درایو باید با جریان موتور و شرایط بار تطبیق داده شود.
-
نوع بار را مشخص کنید:
نوار نقاله، پمپ، فن یا مکانیزم‌های دارای گشتاور بالا شرایط انتخاب یکسانی ندارند.
-
روش کنترل را بررسی کنید:
مشخص کنید V/F برای کاربرد کافی است یا Sensorless Vector مورد نیاز است.
-
نیاز به ترمز را بررسی کنید:
در بارهای با اینرسی بالا یا توقف سریع ممکن است مقاومت ترمز مورد نیاز باشد.
-
ارتباط PLC را کنترل کنید:
در صورت استفاده از Modbus، تنظیمات RS-485 دستگاه قبلی باید ثبت شوند.
-
جایگزین نسل جدید را بررسی کنید:
برای پروژه‌های جدید ME300 یا MS300 می‌توانند گزینه‌های مناسب‌تری باشند.
جایگزین اینورتر دلتا VFD-M
Delta در صفحه رسمی محصولات خود اعلام کرده که VFD-M متوقف شده و ME300 یا MS300 جایگزین‌های این خانواده هستند. این موضوع به‌خصوص برای طراحی تابلو جدید یا تعمیر ماشینی که امکان تغییر سخت‌افزار آن وجود دارد اهمیت دارد.
Delta ME300
یکی از خانواده‌های Compact Drive جدید Delta است که بهصورت رسمی به‌عنوان جایگزین VFD-M معرفی شده است.
Delta MS300
نسل جدیدتر Compact Vector Drive دلتا است و برای کاربردهایی که امکانات کنترلی و ارتباطی بیشتری نیاز دارند می‌تواند بررسی شود.
توجه:
ME300 یا MS300 نباید بدون بررسی مستقیم بهجای یک VFD-M نصب شوند. ولتاژ، جریان خروجی، ترمینالها، ابعاد تابلو، پارامترها، فرمان‌های آنالوگ و دیجیتال و تنظیمات Modbus باید قبل از تبدیل بررسی شوند.
نصب و راه‌اندازی اینورتر دلتا M
نصب VFD-M باید مطابق Manual و پس از قطع کامل برق انجام شود. سیم‌های ورودی برق باید به ترمینال‌های ورودی و کابل موتور به ترمینال‌های خروجی مخصوص متصل شوند و جابه‌جایی این دو گروه می‌تواند به درایو آسیب برساند.
مسیر کابل فرمان و ارتباط بهتر است از کابل‌های قدرت و خروجی موتور جدا باشد. استفاده از Grounding مناسب و رعایت فاصله تهویه نیز برای کاهش نویز و کنترل دمای درایو اهمیت دارد.
قبل از اولین Start، اطلاعات پلاک موتور شامل ولتاژ، جریان، فرکانس و سرعت نامی باید بررسی شود. در مد Vector نیز تنظیم صحیح مشخصات موتور و Auto Tuning اهمیت بیشتری دارد.
نکات مهم هنگام تعویض VFD-M قدیمی
- از تمام پارامترهای مهم درایو قبلی یادداشت یا Backup تهیه شود.
- کد کامل VFD-M و جریان نامی خروجی ثبت شود.
- نوع ورودی آنالوگ 0–10V یا 4–20mA مشخص شود.
- عملکرد ورودی‌های دیجیتال ثبت شود.
- تنظیمات RS-485 و Modbus ثبت شوند.
- وجود مقاومت ترمز و مقدار آن بررسی شود.
- پارامترهای شتاب، کاهش سرعت و فرکانس‌های محدودکننده ثبت شوند.
تجهیزات جانبی اینورتر دلتا M
تجهیزات جانبی باید بر اساس مشخصات موتور و شرایط کاربرد انتخاب شوند. وجود چاپر ترمز داخلی به این معنی نیست که هر مقاومت ترمزی را می‌توان به درایو متصل کرد و مقدار مقاومت و توان آن باید با مدل VFD-M مطابقت داشته باشد.
- مقاومت ترمز متناسب با مدل
- کلید حفاظتی و تجهیزات قطع ورودی
- کنتاکتور در محل مناسب مدار
- راکتور AC یا DC در کاربردهای نیازمند آن
- فیلتر EMC در صورت الزام پروژه
- PLC یا HMI برای کنترل از طریق Modbus
- کابل شیلددار مناسب برای سیگنال و ارتباط
قیمت اینورتر دلتا M
قیمت اینورتر دلتا M به توان، ولتاژ، کد کامل و وضعیت موجودی بستگی دارد. از آنجا که VFD-M دیگر تولید جاری Delta نیست، شرایط قیمت‌گذاری آن با محصولات جدیدی مانند ME300 یا MS300 متفاوت است.
اگر هدف تعمیر یک ماشین قدیمی است، تهیه همان کد VFD-M ممکن است ساده‌ترین مسیر از نظر سیم‌بندی و پارامترها باشد. در مقابل، در پروژه‌ای که امکان اصلاح تابلو وجود دارد، مقایسه هزینه محصول قدیمی با یک مدل جدید می‌تواند تصمیم منطقی‌تری ایجاد کند.
خرید اینورتر دلتا M
برای خرید اینورتر دلتا M بهتر است تصویر پلاک درایو قبلی و پلاک موتور در اختیار فروشنده قرار گیرد. این اطلاعات کمک می‌کنند کلاس ولتاژ، توان، جریان و کد دقیق محصول مشخص شوند.
اگر VFD-M برای پروژه جدید در نظر گرفته شده است، بهتر است پیش از خرید خانواده‌های جایگزین ME300 و MS300 نیز بررسی شوند. این کار دسترسی بهتر به محصول نسل جدید، پشتیبانی بلندمدت‌تر و امکانات به‌روزتر را ممکن می‌کند.
سوالات متداول اینورتر دلتا M
نام کامل اینورتر دلتا M چیست؟
نام این خانواده Delta VFD-M Series است و در مستندات Delta به‌عنوان General Sensorless Vector Control Micro Drive معرفی شده است.
آیا اینورتر دلتا M هنوز تولید می‌شود؟
خیر. Delta سری VFD-M را در گروه محصولات Discontinued قرار داده و ME300 و MS300 را به‌عنوان جایگزین معرفی کرده است.
حداکثر فرکانس خروجی VFD-M چقدر است؟
محدوده فرکانس خروجی اعلام‌شده در مشخصات رسمی VFD-M برابر 0.1–400Hz است.
آیا اینورتر M دلتا Vector Control دارد؟
بله. VFD-M از Sensorless Vector Control پشتیبانی می‌کند و برای این حالت به Encoder موتور نیاز ندارد.
آیا VFD-M ارتباط Modbus دارد؟
بله. این سری دارای RS-485 داخلی است و از Modbus ASCII و Modbus RTU پشتیبانی می‌کند.
آیا اینورتر M دلتا PID دارد؟
بله. PID Control و قابلیت Sleep/Revival در فهرست عملکردهای رسمی VFD-M قرار دارند.
جایگزین اینورتر دلتا M چیست؟
Delta خانواده‌های ME300 و MS300 را به‌عنوان جایگزین VFD-M معرفی کرده است. مدل دقیق جایگزین باید بر اساس توان، ولتاژ، جریان و کاربرد انتخاب شود.
برای خرید VFD-M چه اطلاعاتی لازم است؟
کد کامل درایو، توان و جریان موتور، ولتاژ ورودی و در صورت جایگزینی، تصویر پلاک VFD-M قبلی بهترین اطلاعات برای انتخاب مدل هستند.
