HMI دلتا DOP-W

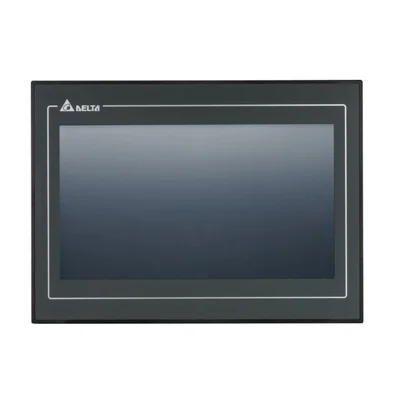

HMI دلتا DOP-W خانواده‌ای از پنل‌های اپراتوری بزرگ Delta Electronics است که برای ایجاد رابط میان اپراتور و سیستم کنترل ماشین طراحی شده است. این سری در پروژه‌هایی استفاده شده که مشاهده وضعیت دستگاه، نمایش مقادیر فرایندی، تغییر تنظیمات و کنترل تجهیزات از طریق یک صفحه لمسی بزرگ اهمیت دارد. سه مدل اصلی این خانواده DOP-W105B، DOP-W127B و DOP-W157B هستند که از نظر اندازه نمایشگر و برخی امکانات سخت‌افزاری با یکدیگر تفاوت دارند.

Delta سری DOP-W را در گروه Human Machine Interface یا HMI عرضه کرده است. این محصولات اکنون در گروه محصولات متوقف‌شده Delta قرار دارند و تولید آن‌ها از دسامبر 2021 متوقف شده است. به همین دلیل، بررسی موجودی، وضعیت دستگاه و مدل جایگزین بخش مهمی از راهنمای انتخاب HMI دلتا DOP-W برای پروژه‌های جدید و تعمیرات سیستم‌های قدیمی است.

HMI دلتا DOP-W چیست؟

HMI یا Human Machine Interface واسطی میان اپراتور و سیستم کنترل صنعتی است. اپراتور از طریق HMI می‌تواند اطلاعاتی مانند وضعیت ورودی و خروجی‌ها، سرعت، دما، فشار، خطاها، آلارم‌ها و مقادیر تنظیمی ماشین را مشاهده کند و در صورت طراحی مناسب پروژه، فرمان‌های لازم را نیز وارد کند.

سری DOP-W برای کاربردهایی طراحی شد که به نمایشگر بزرگ‌تر نسبت به بسیاری از HMIهای معمول نیاز دارند. Delta این خانواده را با صفحه‌نمایش‌های 10.4، 12.1 و 15 اینچ عرضه کرده است. وجود صفحه بزرگ باعث می‌شود بتوان صفحات مانیتورینگ، نمودارها، آلارم‌ها و اطلاعات فرایندی را با فضای بیشتری در اختیار اپراتور قرار داد.

مدل‌های HMI دلتا سری DOP-W

خانواده DOP-W شامل سه مدل اصلی DOP-W105B، DOP-W127B و DOP-W157B است. هنگام بررسی مشخصات HMI دلتا DOP-W باید مدل دقیق دستگاه مشخص باشد، زیرا اندازه نمایشگر، رزولوشن و تعداد برخی پورت‌ها در این سه مدل یکسان نیست.

HMI دلتا DOP-W105B

DOP-W105B دارای نمایشگر TFT LCD با اندازه 10.4 اینچ و رزولوشن 800×600 پیکسل است. این مدل از 65,536 رنگ پشتیبانی می‌کند و به پردازنده 1GHz مجهز شده است.

DOP-W105B دارای دو پورت Ethernet و پورت‌های ارتباط سریال برای RS-232، RS-422 و RS-485 است. این مدل همچنین از SDHC و USB Host پشتیبانی می‌کند. مدل جایگزین اعلام‌شده برای آن DOP-110IG است.

HMI دلتا DOP-W127B

DOP-W127B از نمایشگر TFT LCD با اندازه 12.1 اینچ استفاده می‌کند. رزولوشن صفحه آن 1024×768 پیکسل است و مانند سایر مدل‌های این خانواده، 65,536 رنگ را نمایش می‌دهد.

این مدل دارای دو پورت Ethernet و پورت‌های سریال RS-232، RS-422 و RS-485 است. پشتیبانی از SDHC و USB Host نیز برای آن در نظر گرفته شده است. مدل DOP-112WX به‌عنوان جایگزین DOP-W127B معرفی شده است.

HMI دلتا DOP-W157B

DOP-W157B بزرگ‌ترین مدل اصلی این خانواده است و نمایشگر TFT LCD آن 15 اینچ اندازه دارد. رزولوشن نمایشگر 1024×768 پیکسل است و این مدل نیز از نمایش 65,536 رنگ پشتیبانی می‌کند.

DOP-W157B دارای ارتباط Ethernet، پورت‌های سریال صنعتی، USB Host و پشتیبانی از SDHC است. برای سیستم‌هایی که قبلاً از این مدل استفاده می‌کنند، مدل DOP-115WX به‌عنوان جایگزین معرفی شده است.

مقایسه مدل‌های HMI دلتا DOP-W

مشخصات HMI دلتا DOP-W

تمام مدل‌های اصلی سری DOP-W از پردازنده 1GHz استفاده می‌کنند. در اطلاعات فنی این خانواده، حافظه Flash برابر 256MB و حافظه RAM برابر 256MB اعلام شده است. این مشخصات برای اجرای صفحات گرافیکی، ثبت اطلاعات و پردازش عملکردهای تعریف‌شده در پروژه HMI در نظر گرفته شده‌اند.

در بخش ارتباطات نیز دو پورت Ethernet برای این سری در نظر گرفته شده است. پورت‌های سریال COM2 و COM3 قابلیت استفاده با RS-232، RS-422 و RS-485 را فراهم می‌کنند. این ویژگی امکان اتصال HMI به بسیاری از تجهیزات کنترل صنعتی را فراهم می‌کند، البته پروتکل و درایور ارتباطی باید با دستگاه مقابل سازگار باشد.

سری DOP-W همچنین از کارت حافظه SDHC پشتیبانی می‌کند. قابلیت USB Host نیز در این خانواده وجود دارد، اما تعداد پورت USB در مدل‌ها یکسان نیست. DOP-W105B دارای یک USB Host است، در حالی که برای DOP-W127B و DOP-W157B سه USB Host در نظر گرفته شده است.

کاربرد HMI دلتا DOP-W در اتوماسیون صنعتی

کاربرد HMI دلتا DOP-W به یک نوع دستگاه محدود نمی‌شود. وظیفه HMI ایجاد یک رابط تصویری میان اپراتور و کنترلر یا تجهیزات ماشین است. بنابراین نوع کاربرد نهایی به برنامه HMI، کنترلر مورد استفاده و ساختار ماشین وابسته است.

وجود Ethernet و ارتباط سریال باعث شده است این خانواده در سیستم‌هایی با ساختار ارتباطی متنوع قابل استفاده باشد. برای نمونه، در یک سیستم ممکن است ارتباط HMI با PLC از طریق Ethernet انجام شود و تجهیز دیگری از طریق RS-485 با سیستم تبادل داده داشته باشد. امکان انجام این نوع ارتباط به پروتکل‌ها و تنظیمات نرم‌افزاری تجهیزات پروژه وابسته است.

ارتباط HMI دلتا DOP-W با PLC و تجهیزات صنعتی

یکی از مهم‌ترین موضوعات در انتخاب HMI، سازگاری ارتباطی آن با PLC یا کنترلر است. وجود فیزیکی پورت RS-485 یا Ethernet به‌تنهایی برای ایجاد ارتباط کافی نیست و باید درایور و پروتکل مورد استفاده در پروژه نیز بررسی شود.

سری DOP شرکت Delta از پروتکل‌ها و درایورهای مختلف ارتباطی پشتیبانی کرده است. برای تجهیزات Delta نیز امکان استفاده از ارتباط Modbus در بسیاری از کاربردها وجود دارد. با این حال، هنگام جایگزینی یک HMI قدیمی بهتر است فایل پروژه، نوع PLC، آدرس‌دهی رجیسترها و تنظیمات Communication قبل از خرید دستگاه بررسی شود.

نرم‌افزار و انتقال پروژه DOP-W

پروژه‌های نسل‌های قدیمی HMI دلتا با نرم‌افزارهای خانواده DOP ایجاد و مدیریت شده‌اند. هنگام تعمیر یا جایگزینی DOP-W، داشتن نسخه اصلی فایل پروژه اهمیت زیادی دارد. داشتن فقط HMI نصب‌شده روی دستگاه همیشه به معنی در اختیار داشتن فایل قابل ویرایش پروژه نیست.

در نسل‌های جدید نرم‌افزار DOPSoft، امکان باز کردن و تبدیل پروژه‌های DOP-W برای برخی مدل‌های جدیدتر فراهم شده است. بنابراین اگر هدف جایگزینی DOP-W با HMI جدید باشد، باید سازگاری پروژه با مدل جدید و نحوه تبدیل آن قبل از خرید بررسی شود.

در یک پروژه جایگزینی، بهتر است ابتدا از فایل‌های موجود نسخه پشتیبان تهیه شود. سپس مدل HMI قدیمی، رزولوشن صفحه، نوع ارتباط، PLC متصل، آدرس‌های شبکه و تجهیزات جانبی ثبت شوند. این کار ریسک ایجاد مشکل هنگام انتقال برنامه به پنل جدید را کاهش می‌دهد.

مزایای HMI دلتا DOP-W

از طرف دیگر، توقف تولید DOP-W باید در تصمیم خرید در نظر گرفته شود. برای طراحی یک ماشین جدید، معمولاً بررسی نسل‌های جدید HMI دلتا انتخاب منطقی‌تری است؛ اما در یک ماشین موجود که قبلاً با DOP-W طراحی شده، تهیه همان مدل یا مهاجرت کنترل‌شده به مدل جایگزین می‌تواند از نظر زمان مهندسی و تغییرات پروژه اهمیت داشته باشد.

راهنمای انتخاب HMI دلتا DOP-W

اولین مرحله در راهنمای انتخاب HMI دلتا DOP-W مشخص کردن هدف خرید است. اگر HMI برای جایگزینی پنل خراب یک ماشین موجود تهیه می‌شود، باید شماره کامل مدل دستگاه قبلی بررسی شود. تفاوت DOP-W105B، DOP-W127B و DOP-W157B فقط در نام آن‌ها نیست و ابعاد صفحه و رزولوشن نیز متفاوت است.

مرحله بعد بررسی فایل برنامه است. اگر دستگاه قبلی خراب شده ولی نسخه پشتیبان پروژه در دسترس نیست، قبل از خرید HMI جدید باید شرایط استخراج، انتقال یا بازسازی پروژه بررسی شود. در بسیاری از ماشین‌آلات، فایل برنامه و تنظیمات ارتباطی بخش مهمی از فرایند جایگزینی هستند.

نوع ارتباط با PLC نیز باید مشخص شود. بررسی Ethernet، RS-232، RS-422 یا RS-485، تنظیمات شبکه، Baud Rate، Station Address و پروتکل ارتباطی می‌تواند از بروز مشکل در راه‌اندازی جلوگیری کند.

برای پروژه جدید نیز بهتر است تنها به دلیل موجود بودن یک DOP-W قدیمی، این سری به‌عنوان انتخاب اول در نظر گرفته نشود. Delta برای مدل‌های DOP-W جایگزین‌های جدید معرفی کرده است و بررسی مدل جدید می‌تواند از نظر تأمین آینده و پشتیبانی نرم‌افزاری مناسب‌تر باشد.

نصب HMI دلتا DOP-W

نصب HMI باید مطابق ابعاد برش پنل و دستورالعمل سازنده انجام شود. پیش از جایگزینی HMI، ابعاد بدنه و Panel Cutout مدل جدید باید با تابلو موجود مقایسه شود. حتی اگر اندازه اسمی نمایشگر دو پنل مشابه باشد، ابعاد نصب الزاماً یکسان نیست.

تغذیه سری DOP-W برابر 24VDC است. برای نصب و سیم‌کشی باید الزامات مربوط به منبع تغذیه، اتصال زمین و مسیر کابل‌های ارتباطی رعایت شود تا اثر نویز تجهیزات قدرت، اینورتر، کنتاکتور و کابل موتور بر HMI و شبکه ارتباطی کاهش پیدا کند.

در ارتباط RS-485 نیز نوع کابل، مسیر کابل‌کشی، شیلد و توپولوژی شبکه اهمیت دارد. برای Ethernet نیز کابل مناسب محیط صنعتی و تنظیم صحیح IP تجهیزات باید در نظر گرفته شود. تنظیمات نادرست شبکه می‌تواند باعث شود HMI روشن و سالم باشد اما ارتباطی با PLC برقرار نکند.

تجهیزات جانبی مرتبط با HMI دلتا DOP-W

در پروژه‌های تعمیراتی، نسخه پشتیبان پروژه نیز اهمیت زیادی دارد. اگر قرار است DOP-W با نسل جدید جایگزین شود، ممکن است علاوه بر خود HMI به تغییر در برش تابلو، کابل‌ها یا تنظیمات ارتباطی نیاز باشد.

توقف تولید HMI دلتا DOP-W و مدل‌های جایگزین

یکی از مهم‌ترین نکات پیش از خرید HMI دلتا DOP-W این است که این خانواده دیگر در خط تولید جاری Delta قرار ندارد. مدل‌های DOP-W105B، DOP-W127B و DOP-W157B از دسامبر 2021 در گروه محصولات متوقف‌شده قرار گرفته‌اند.

عبارت «جایگزین» به معنی تعویض بدون بررسی نیست. ابعاد نصب، پروژه نرم‌افزاری، رزولوشن، پورت‌ها و تنظیمات Communication باید پیش از جایگزینی بررسی شوند.

قیمت HMI دلتا DOP-W

قیمت HMI دلتا DOP-W به مدل دقیق و وضعیت موجودی بستگی دارد. از آنجا که این سری توقف تولید شده است، قیمت آن مانند یک محصول تولید جاری صرفاً از روی لیست قیمت جدید کارخانه تعیین نمی‌شود.

مدل DOP-W105B، DOP-W127B یا DOP-W157B، وضعیت نو یا کارکرده بودن دستگاه، سلامت نمایشگر و Touch Panel و شرایط تأمین می‌توانند بر قیمت اثر بگذارند. هنگام استعلام قیمت بهتر است شماره کامل مدل HMI اعلام شود تا احتمال اشتباه در انتخاب محصول کاهش پیدا کند.

خرید HMI دلتا DOP-W

برای خرید HMI دلتا DOP-W ابتدا شماره مدل دستگاه موجود را از روی لیبل آن بررسی کنید. اگر هدف تعمیر یا جایگزینی ماشین فعلی است، بهتر است مدل PLC، نوع ارتباط و وضعیت فایل پروژه HMI نیز مشخص شود.

در صورت نبود مدل قدیمی، می‌توان امکان استفاده از مدل جایگزین Delta را بررسی کرد. انتخاب مدل جایگزین باید پس از بررسی ابعاد، ارتباطات و امکان انتقال پروژه انجام شود و صرفاً بر اساس اندازه صفحه نمایش تصمیم‌گیری نشود.

جمع‌بندی HMI دلتا DOP-W

HMI دلتا DOP-W خانواده‌ای از پنل‌های اپراتوری بزرگ Delta شامل DOP-W105B، DOP-W127B و DOP-W157B است. نمایشگرهای 10.4، 12.1 و 15 اینچ، پردازنده 1GHz، دو پورت Ethernet و پشتیبانی از ارتباط‌های سریال صنعتی از مشخصات اصلی این خانواده هستند.

با توجه به توقف تولید این سری، در خرید HMI دلتا DOP-W باید علاوه بر قیمت و موجودی، وضعیت پروژه فعلی و امکان استفاده از مدل جایگزین نیز بررسی شود. در پروژه‌های قدیمی، انتخاب صحیح می‌تواند از تغییرات غیرضروری در برنامه و سیم‌کشی جلوگیری کند؛ در پروژه‌های جدید نیز بررسی نسل‌های جدید HMI دلتا توصیه می‌شود.

سوالات متداول درباره HMI دلتا DOP-W

HMI دلتا DOP-W شامل چه مدل‌هایی است؟

مدل‌های اصلی این خانواده DOP-W105B با نمایشگر 10.4 اینچ، DOP-W127B با نمایشگر 12.1 اینچ و DOP-W157B با نمایشگر 15 اینچ هستند.

آیا HMI دلتا DOP-W هنوز تولید می‌شود؟

خیر. مدل‌های اصلی DOP-W از دسامبر 2021 در گروه محصولات متوقف‌شده Delta قرار گرفته‌اند.

جایگزین HMI دلتا DOP-W105B چیست؟

مدل DOP-110IG به‌عنوان جایگزین DOP-W105B معرفی شده است. پیش از جایگزینی باید ابعاد، برنامه و ارتباطات دستگاه بررسی شوند.

جایگزین HMI دلتا DOP-W127B چیست؟

مدل DOP-112WX به‌عنوان جایگزین DOP-W127B معرفی شده است. انتقال پروژه باید با توجه به نرم‌افزار، رزولوشن و تنظیمات سیستم انجام شود.

جایگزین HMI دلتا DOP-W157B چیست؟

مدل DOP-115WX به‌عنوان جایگزین DOP-W157B معرفی شده است. قبل از تعویض باید مشخصات مکانیکی و ارتباطی هر دو مدل مقایسه شوند.

HMI دلتا DOP-W از چه ارتباط‌هایی پشتیبانی می‌کند؟

این سری دارای دو پورت Ethernet است و از ارتباط‌های سریال RS-232، RS-422 و RS-485 نیز پشتیبانی می‌کند. نوع پروتکل مورد استفاده باید بر اساس کنترلر و تنظیمات پروژه انتخاب شود.

تغذیه HMI دلتا DOP-W چند ولت است؟

ولتاژ کاری این سری 24VDC است. برای نصب و سیم‌کشی باید الزامات منبع تغذیه و اتصال زمین مطابق دستورالعمل سازنده رعایت شود.

برای خرید HMI دلتا DOP-W چه اطلاعاتی لازم است؟

شماره کامل مدل، مدل PLC، نوع ارتباط و وضعیت فایل برنامه HMI از مهم‌ترین اطلاعات موردنیاز هستند. در صورت نبود مدل قدیمی، امکان استفاده از مدل جایگزین نیز باید بررسی شود.
