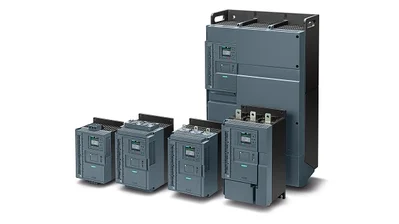

سافت استارتر چیست؟
سافت استارتر یا راهانداز نرم، تجهیزی الکترونیکی برای کنترل نحوه راهاندازی موتورهای القایی سهفاز است. این دستگاه ولتاژ موتور را بهصورت تدریجی افزایش میدهد تا موتور نرمتر شتاب بگیرد.
در راهاندازی مستقیم، موتور ممکن است جریانی چند برابر جریان نامی دریافت کند. این جریان میتواند باعث افت ولتاژ شبکه و واردشدن تنش به تجهیزات شود.
سافت استارتر جریان و گشتاور اولیه را محدود میکند. به این ترتیب، موتور و بخشهای مکانیکی دستگاه تحت فشار ناگهانی قرار نمیگیرند.
سافت استارتر چگونه کار میکند؟
در مدار قدرت سافت استارتر از قطعات نیمههادی قدرت مانند تریستور استفاده میشود. این قطعات مقدار ولتاژ مؤثر اعمالشده به موتور را هنگام شروع حرکت کنترل میکنند.
در ابتدای راهاندازی، ولتاژ کمتری به موتور میرسد. سپس سافت استارتر طی زمان تعیینشده، ولتاژ را تا مقدار کامل شبکه افزایش میدهد.
با افزایش تدریجی ولتاژ، جریان و گشتاور راهاندازی نیز کنترل میشوند. موتور بدون ضربه شدید به سرعت کاری خود میرسد.
پس از پایان راهاندازی، در بسیاری از مدلها مسیر بایپس فعال میشود. در این حالت، جریان موتور بدون عبور مداوم از تریستورها منتقل میشود.
سافت استارتر چه کاری انجام میدهد؟
وظیفه اصلی سافت استارتر مدیریت دوره شروع و در برخی مدلها توقف موتور است. این تجهیز میتواند پارامترهایی مانند زمان شتاب و جریان راهاندازی را تنظیم کند.
قابلیتهای رایج سافت استارتر عبارتاند از:
- راهاندازی تدریجی موتور
- محدودکردن جریان اولیه
- کاهش ضربههای مکانیکی
- تنظیم زمان شتابگیری
- توقف نرم در کاربردهای مناسب
- حفاظت اضافهبار در برخی مدلها
- تشخیص قطع یا جابهجایی فاز
- تشخیص گیرکردن موتور
- ارائه خروجی وضعیت و خطا
- کنترل از طریق ورودیهای دیجیتال
- امکان ارتباط شبکهای در مدلهای پیشرفته
وجود هر قابلیت به برند و مدل دستگاه بستگی دارد. مشخصات حفاظتی باید پیش از خرید بررسی شوند.
مزایای استفاده از سافت استارتر
راهاندازی مستقیم میتواند به موتور، کوپلینگ و بخشهای مکانیکی فشار وارد کند. سافت استارتر این فشار را با ایجاد شتاب تدریجی کاهش میدهد.
مهمترین مزایا عبارتاند از:
- کاهش جریان راهاندازی موتور
- کاهش افت ولتاژ شبکه
- جلوگیری از شروع ناگهانی حرکت
- کاهش تنش واردشده به کوپلینگ
- کاهش فشار روی گیربکس و تسمه
- افزایش عمر بخشهای مکانیکی
- کاهش ضربه قوچ در برخی پمپها
- امکان تنظیم زمان شروع حرکت
- کاهش نیاز به تعمیرات ناشی از ضربه
- سادهترشدن راهاندازی موتورهای توان بالا
میزان کاهش جریان به تنظیمات دستگاه و گشتاور موردنیاز بار وابسته است. محدودکردن بیش از حد جریان میتواند مانع شتابگیری صحیح موتور شود.
سافت استارتر برای چه کاربردهایی مناسب است؟
سافت استارتر برای تجهیزاتی مناسب است که پس از راهاندازی با سرعت تقریباً ثابت کار میکنند. در این کاربردها، کنترل سرعت مداوم ضروری نیست.
کاربردهای رایج سافت استارتر عبارتاند از:
- پمپهای آب
- بوسترپمپها
- فنهای صنعتی
- کمپرسورها
- نوار نقالهها
- میکسرها
- آسیابهای سبک
- سانتریفیوژها
- دمندهها
- تجهیزات تأسیساتی
- ماشینآلات دارای تسمه و کوپلینگ
- موتورهای خطوط تولید
نوع بار باید پیش از انتخاب بررسی شود. بارهای سنگین یا دارای گشتاور راهاندازی بالا ممکن است به سافت استارتر قویتر نیاز داشته باشند.
سافت استارتر برای چه کاربردهایی مناسب نیست؟
سافت استارتر برای کنترل مداوم سرعت موتور طراحی نشده است. پس از پایان راهاندازی، موتور معمولاً با فرکانس شبکه و سرعت نزدیک به سرعت نامی کار میکند.
اگر سرعت موتور باید حین کار تغییر کند، اینورتر گزینه مناسبتری است. کاربردهای نیازمند کنترل دقیق گشتاور و توقف سریع نیز باید جداگانه بررسی شوند.
در بارهایی با گشتاور شروع بسیار زیاد، کاهش ولتاژ میتواند شتابگیری را دشوار کند. در چنین شرایطی، انتخاب باید با محاسبه جریان و زمان راهاندازی انجام شود.
تفاوت سافت استارتر و اینورتر
سافت استارتر تنها دوره راهاندازی و توقف موتور را کنترل میکند. اینورتر میتواند سرعت و گشتاور موتور را در تمام مدت کار تنظیم کند.
سافت استارتر فرکانس خروجی را تغییر نمیدهد. اینورتر با کنترل فرکانس و ولتاژ، امکان تغییر سرعت موتور را فراهم میکند.
اگر موتور همیشه با سرعت ثابت کار کند، سافت استارتر میتواند انتخاب اقتصادیتری باشد. اگر تنظیم سرعت یا کنترل پیشرفته ضروری باشد، باید از اینورتر استفاده شود.
اینورتر همچنین قابلیتهایی مانند کنترل برداری و تنظیم دقیق سرعت دارد. در مقابل، ساختار و تنظیمات سافت استارتر معمولاً سادهتر است.
تفاوت سافت استارتر و راهاندازی ستاره مثلث
مدار ستاره مثلث یک روش الکترومکانیکی برای کاهش جریان اولیه موتور است. در این روش، نحوه اتصال سیمپیچ موتور هنگام راهاندازی تغییر میکند.
هنگام تغییر از حالت ستاره به مثلث، ممکن است یک تغییر ناگهانی در جریان و گشتاور ایجاد شود. سافت استارتر ولتاژ را پیوسته و قابلتنظیم افزایش میدهد.
مدار ستاره مثلث به کنتاکتور، تایمر و سیمبندی بیشتری نیاز دارد. سافت استارتر تنظیمات انعطافپذیرتر و حفاظتهای بیشتری ارائه میدهد.
برای اجرای ستاره مثلث، دسترسی به شش سر سیمپیچ موتور ضروری است. اتصال سافت استارتر به ساختار و مدل انتخابشده بستگی دارد.
توقف نرم چیست؟
در توقف مستقیم، برق موتور قطع میشود و موتور بر اساس اینرسی و بار متوقف خواهد شد. سافت استارتر میتواند ولتاژ را بهصورت تدریجی کاهش دهد.
توقف نرم در پمپها میتواند تغییر ناگهانی جریان سیال را کاهش دهد. این ویژگی به کنترل ضربه قوچ در برخی سیستمها کمک میکند.
توقف نرم جایگزین ترمز مکانیکی یا توقف اضطراری نیست. زمان توقف واقعی به نوع بار و تنظیمات دستگاه وابسته است.
بایپس در سافت استارتر چیست؟
پس از رسیدن موتور به سرعت کاری، دیگر نیازی به کنترل تدریجی ولتاژ وجود ندارد. در این مرحله میتوان تریستورها را از مسیر اصلی جریان خارج کرد.
این کار توسط کنتاکتور بایپس انجام میشود. بایپس تلفات حرارتی را کاهش میدهد و دمای داخل تابلو را کنترل میکند.
برخی سافت استارترها کنتاکتور بایپس داخلی دارند. برخی مدلها به کنتاکتور خارجی نیاز خواهند داشت.
نوع بایپس باید از مشخصات فنی محصول بررسی شود. انتخاب نادرست میتواند بر ابعاد تابلو و تجهیزات جانبی اثر بگذارد.
حفاظتهای سافت استارتر
مدلهای مختلف میتوانند حفاظتهای متفاوتی داشته باشند. وجود سافت استارتر بهتنهایی به معنای حذف تمام تجهیزات حفاظتی تابلو نیست.
حفاظتهای رایج عبارتاند از:
- اضافهبار موتور
- اضافهجریان
- قطع فاز
- عدم تعادل فاز
- جابهجایی توالی فاز
- افزایش دمای تریستور
- طولانیشدن زمان راهاندازی
- گیرکردن روتور
- کاهش بار در برخی کاربردها
- افزایش تعداد راهاندازی
کلید حفاظتی، فیوز و کنتاکتور باید مطابق دستورالعمل سازنده انتخاب شوند. هماهنگی حفاظتی تجهیزات تابلو نیز اهمیت زیادی دارد.
نکات مهم در انتخاب سافت استارتر
انتخاب سافت استارتر فقط بر اساس توان موتور کافی نیست. جریان پلاک موتور و شرایط واقعی بار باید مبنای اصلی انتخاب باشند.
مهمترین اطلاعات موردنیاز عبارتاند از:
- توان موتور بر حسب kW
- جریان نامی موتور
- ولتاژ شبکه
- نوع اتصال موتور
- نوع بار مکانیکی
- گشتاور موردنیاز هنگام شروع
- زمان شتابگیری
- تعداد راهاندازی در ساعت
- مدت کار موتور
- دمای محیط تابلو
- ارتفاع محل نصب
- وجود یا عدم وجود بایپس داخلی
- نوع حفاظتهای موردنیاز
- نیاز به شبکه ارتباطی
- شرایط توقف دستگاه
اگر موتور در فاصلههای کوتاه چندبار راهاندازی شود، تریستورها فرصت کافی برای خنکشدن ندارند. در این شرایط، ظرفیت حرارتی دستگاه باید با دقت بررسی شود.
انتخاب سافت استارتر برای بار سبک و سنگین
پمپهای سانتریفیوژ و فنها معمولاً در گروه بارهای سبکتر قرار میگیرند. این تجهیزات اغلب به گشتاور شروع بسیار زیادی نیاز ندارند.
نوار نقاله بارگیریشده، میکسر و آسیاب میتوانند شرایط راهاندازی سنگینتری داشته باشند. مدت شتابگیری و جریان موردنیاز در این کاربردها بیشتر است.
در بارهای سنگین ممکن است انتخاب یک رده بالاتر ضروری باشد. این تصمیم باید بر اساس نمودارهای انتخاب سازنده انجام شود.
نصب و تهویه سافت استارتر
تریستورهای سافت استارتر هنگام راهاندازی گرما تولید میکنند. فاصله نصب و جریان هوای تابلو باید طبق دستورالعمل سازنده رعایت شوند.
وجود بایپس داخلی میتواند گرمای زمان کار را کاهش دهد. بااینحال، دمای محیط و تعداد راهاندازی همچنان اهمیت دارند.
در محیطهای گرم یا ارتفاع زیاد، کاهش ظرفیت دستگاه ممکن است ضروری باشد. طراحی تابلو باید بر اساس شرایط واقعی محل انجام شود.
کابلهای قدرت و فرمان نیز بهتر است از یکدیگر جدا شوند. اجرای صحیح اتصال زمین به کاهش اختلالات الکتریکی کمک میکند.
تنظیمات اولیه سافت استارتر
پس از نصب، پارامترهای دستگاه باید متناسب با موتور و بار تنظیم شوند. جریان نامی موتور یکی از مهمترین مقادیر اولیه است.
پارامترهای رایج شامل موارد زیر هستند:
- ولتاژ شروع
- جریان محدودکننده
- زمان شتابگیری
- زمان توقف نرم
- کلاس حفاظت اضافهبار
- زمان مجاز راهاندازی
- نوع فرمان
- تنظیمات خروجی رله
کاهش شدید ولتاژ شروع همیشه نتیجه بهتری ایجاد نمیکند. اگر گشتاور کافی تولید نشود، موتور راه نمیافتد و جریان بیشتری تحمل میکند.
قیمت سافت استارتر
قیمت سافت استارتر به جریان، توان، ولتاژ و امکانات حفاظتی آن بستگی دارد. وجود بایپس داخلی و قابلیت ارتباط شبکهای نیز بر قیمت اثر میگذارد.
دو مدل با توان مشابه ممکن است برای بارهای متفاوت طراحی شده باشند. بنابراین مقایسه قیمت باید پس از بررسی جریان و رده کاری انجام شود.
تجهیزات جانبی مانند کنتاکتور، کلید حفاظتی و ماژول ارتباطی نیز بر هزینه نهایی تابلو اثر دارند.
