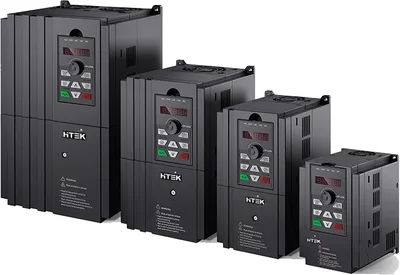

اینورتر هایتک یا Hitek Inverter برای کنترل سرعت و عملکرد موتورهای AC در ماشین‌آلات و سیستم‌های صنعتی استفاده می‌شود. این برند چند خانواده درایو با سطح عملکرد متفاوت ارائه می‌کند؛ از مدل‌های کامپکت برای ماشین‌آلات عمومی تا درایوهای Vector پیشرفته برای کنترل دقیق‌تر سرعت و گشتاور و همچنین سری تخصصی پمپ خورشیدی.
در خرید اینورتر هایتک تنها توان موتور بر حسب kW نباید معیار انتخاب باشد. جریان نامی موتور، ولتاژ شبکه، تک فاز یا سه فاز بودن ورودی، نوع بار، گشتاور راه‌اندازی، روش کنترل و امکانات ارتباطی باید همزمان بررسی شوند. انتخاب صحیح سری نیز اهمیت دارد؛ زیرا F100، F200 و F300 برای یک هدف یکسان طراحی نشدهاند.
اینورتر هایتک چیست؟
اینورتر یا VFD با کنترل فرکانس و ولتاژ خروجی، امکان تغییر سرعت موتور را فراهم می‌کند. استفاده از درایو می‌تواند راه‌اندازی و توقف موتور را کنترل‌شده‌تر کند، امکان تنظیم سرعت فرایند را فراهم کند و در کاربردهای مناسب، عملکرد ماشین را متناسب با نیاز واقعی بار تنظیم کند.
Hitek برای نیازهای مختلف صنعتی چند سری درایو ارائه کرده است. F100 بیشتر بر ابعاد کامپکت و استفاده عمومی تمرکز دارد، F200 برای Solar Pump توسعه یافته و F300 برای کاربردهایی طراحی شده که قابلیت‌های Vector و کنترل پیشرفته‌تری نیاز دارند.
انواع اینورتر هایتک
| سری |
رده کلی |
کاربرد اصلی |
| F100 |
Compact Vector Inverter |
ماشین‌آلات عمومی، بسته‌بندی، نساجی، صنایع چوب، فن و پمپ |
| F200 |
Solar Pump Inverter |
پمپ خورشیدی و سیستم‌های PV Pump |
| F300 |
High Performance Vector Inverter |
CNC، بالابر، ماشین‌آلات، فن و پمپ و کاربردهای نیازمند کنترل پیشرفته‌تر |
اینورتر هایتک F100
F100 سری کامپکت Hitek برای کاربردهایی است که ابعاد مناسب تابلو، راه‌اندازی ساده و کنترل Vector بدون پیچیدگی زیاد اهمیت دارند. Hitek برای این سری کاربردهایی مانند ماشین‌آلات نساجی، بسته‌بندی، حکاکی، چاپ، صنایع غذایی، صنایع چوب، فن، پمپ و ماشین‌آلات سرامیک را معرفی کرده است.
در مشخصات رسمی F100، مدهای V/F و SVC، ارتباط Modbus RTU و کنترل PID دیده می‌شوند. این سری ظرفیت اضافه‌بار 150% جریان نامی برای 60s و 180% برای 2s دارد و گشتاور راه‌اندازی 150% در 0.5Hz برای آن اعلام شده است.
این ویژگی‌ها F100 را برای بسیاری از ماشین‌آلات عمومی و موتورهایی که به کنترل دور و گشتاور مناسب در سرعت پایین نیاز دارند به گزینه‌ای قابل بررسی تبدیل می‌کنند. انتخاب نهایی همچنان باید بر اساس جریان و مشخصات مدل دقیق انجام شود.
اینورتر هایتک F200
F200 نسبت به F100 و F300 کاربرد تخصصی‌تری دارد. Hitek این سری را برای سیستم‌های Solar Pump توسعه داده و امکانات آن بر مدیریت پمپ متصل به پنل خورشیدی تمرکز دارد.
این سری دارای قابلیت MPPT، کنترل PID، Sleep و Wake هوشمند و حفاظت‌هایی مانند کمبود آب و Dry Running است. همچنین RS-485 به‌صورت استاندارد در ساختار آن وجود دارد و امکان استفاده از ماژول GPRS برای مانیتورینگ از راه دور در منابع سازنده ذکر شده است.
بنابراین F200 را نباید صرفاً به‌عنوان نسخه دیگر F100 یا F300 در نظر گرفت. اگر پروژه پمپ معمولی با برق شبکه است، باید نیاز واقعی سیستم بررسی شود؛ اما برای پمپ خورشیدی، F200 خانواده تخصصی‌تر Hitek است.
اینورتر هایتک F300
F300 سری High Performance Vector Inverter هایتک است و نسبت به F100 برای کاربردهایی با نیاز کنترلی بالاتر طراحی شده است. Hitek مدهای V/F، Sensorless Vector Control یا SVC و Vector Control با فیدبک PG را برای این خانواده ارائه می‌کند.
F300 از انواع مختلف Encoder و PG Card پشتیبانی می‌کند و در منابع رسمی آن به Encoder تفاضلی، UVW و Resolver اشاره شده است. این ویژگی امکان استفاده از کنترل حلقه‌بسته در پروژه‌هایی را فراهم می‌کند که دقت سرعت بیشتری نیاز دارند.
Hitek برای F300 کاربردهایی مانند CNC، ماشین‌آلات بسته‌بندی، Wire Drawing، درب آسانسور، فن و پمپ، سانتریفیوژ، تزریق پلاستیک، ماشین‌آلات کاغذ، Lifting و Hoist را معرفی کرده است.
تفاوت F100 و F300 هایتک
F100 و F300 هر دو قابلیت Vector Control دارند، اما سطح امکانات آن‌ها یکسان نیست. F100 برای بسیاری از پروژه‌های عمومی و کامپکت مناسب است، در حالی که F300 امکانات بیشتری برای کنترل حلقه‌بسته، Encoder و کاربردهای صنعتی پیشرفته ارائه می‌دهد.
| موضوع |
F100 |
F300 |
| جایگاه کلی |
Compact Vector |
High Performance Vector |
| کنترل عمومی |
V/F و SVC |
V/F، SVC و Vector با PG |
| Encoder |
تمرکز اصلی سری نیست |
پشتیبانی از PG Card و چند نوع Encoder |
| کاربرد پیشنهادی |
ماشین‌آلات عمومی و کامپکت |
ماشین‌آلات صنعتی با نیاز کنترلی بالاتر |
کاربردهای اینورتر هایتک
بسته‌بندی
کنترل سرعت موتور در ماشین‌آلات بسته‌بندی و خطوط تولید.
نساجی
استفاده در بخشهای مختلف ماشین‌آلات نساجی متناسب با شرایط موتور و بار.
فن و پمپ
کنترل سرعت موتور و استفاده از PID در کاربردهای فرایندی مناسب.
CNC و ماشین ابزار
F300 برای پروژه‌هایی با نیاز کنترلی بالاتر و فیدبک Encoder قابل بررسی است.
بالابر و Hoist
کاربردهای سازگار با F300 که کنترل گشتاور و سرعت اهمیت بیشتری دارد.
پمپ خورشیدی
F200 برای استفاده تخصصی همراه پنل خورشیدی و کنترل پمپ توسعه یافته است.
راهنمای انتخاب اینورتر هایتک
اولین مرحله، بررسی پلاک موتور است. توان موتور محدوده اولیه را مشخص می‌کند، اما جریان نامی موتور باید با جریان خروجی کد دقیق درایو مقایسه شود. پس از آن نوع بار و شرایط راه‌اندازی بررسی می‌شوند.
توان موتور
kW یا HP برای تعیین محدوده اولیه انتخاب بررسی شود.
جریان موتور
جریان پلاک موتور با جریان مجاز خروجی درایو تطبیق داده شود.
ولتاژ شبکه
تک فاز یا سه فاز بودن و کلاس ولتاژ قبل از سفارش مشخص شود.
نوع بار
فن، پمپ، نوار نقاله، CNC یا بار سنگین شرایط انتخاب متفاوتی دارند.
روش کنترل
نیاز به V/F، SVC یا کنترل حلقه‌بسته قبل از انتخاب سری مشخص شود.
ارتباطات
نیاز به Modbus، کنترلر خارجی یا سایر تجهیزات ارتباطی بررسی شود.
F100 یا F300؛ کدام مناسب‌تر است؟
اگر پروژه یک ماشین عمومی با نیاز به کنترل سرعت و Vector بدون Encoder است، F100 می‌تواند انتخاب اولیه مناسبی برای بررسی باشد. اگر کنترل دقیق‌تر سرعت، Encoder، Torque Control یا کاربرد سنگین‌تر مطرح است، F300 امکانات گسترده‌تری ارائه می‌کند.
انتخاب سری بالاتر همیشه به معنی انتخاب بهتر نیست. اگر قابلیت‌های F100 نیاز ماشین را پوشش دهند، استفاده از F300 ممکن است هزینه و پیچیدگی بیشتری ایجاد کند. در مقابل، استفاده از F100 در پروژه‌ای که نیاز واقعی به Closed-Loop Control دارد انتخاب مناسبی نیست.
اینورتر هایتک تک فاز و سه فاز
در خانواده‌های Hitek مدل‌هایی با کلاس‌های تغذیه متفاوت وجود دارند. برای نمونه F100 در مستند رسمی دارای مدل‌های تک فاز 200–240V و سه فاز 380–440V است. در خانواده F300 نیز ساختارهای ولتاژی متنوع‌تری در کدگذاری محصولات دیده می‌شوند.
عبارت «اینورتر تک فاز» معمولاً به ورودی برق دستگاه اشاره دارد. خروجی بسیاری از این درایوها برای موتور سه فاز طراحی شده است، بنابراین ولتاژ سیم‌پیچی موتور نیز باید با خروجی درایو هماهنگ باشد.
ارتباط اینورتر Hitek با PLC
درایوهای Hitek در سری‌های مختلف امکان ارتباط سریال را ارائه می‌کنند. برای نمونه Modbus RTU در مشخصات F100 وجود دارد و F200 نیز دارای RS-485 استاندارد است. این ارتباط می‌تواند برای دریافت فرمان و انتقال اطلاعات میان PLC، HMI و درایو استفاده شود.
آدرس Slave، Baud Rate و تنظیمات ارتباطی باید در PLC و درایو یکسان تنظیم شوند. همچنین Register Map باید از Manual همان سری استفاده شود و رجیسترهای یک مدل نباید بدون بررسی برای سری دیگر به کار روند.
مقاومت ترمز در اینورتر هایتک
در کاربردهایی که موتور با کاهش سرعت سریع انرژی را به DC Bus برمی‌گرداند، ممکن است استفاده از مقاومت ترمز لازم باشد. ساختار مدار ترمز در سری‌ها و توان‌های مختلف یکسان نیست و باید کد دقیق دستگاه بررسی شود.
Hitek برای F300 در توان‌های 0.75kW تا 22kW وجود Braking Unit داخلی را در اطلاعات رسمی این خانواده ذکر می‌کند. در این مدل‌ها می‌توان مقاومت ترمز مناسب را مطابق جدول سازنده به مدار متصل کرد.
انتخاب مقاومت ترمز
مقدار اهم و توان مقاومت ترمز را بر اساس حداقل مقاومت مجاز، توان درایو، انرژی برگشتی و Duty Cycle انتخاب کنید. استفاده از مقدار اهم کمتر از حد مجاز می‌تواند به مدار Braking آسیب بزند.
نصب و راه‌اندازی اینورتر هایتک
نصب درایو باید مطابق Manual همان سری انجام شود. تهویه مناسب، فاصله نصب، دمای تابلو، ارتفاع محل نصب، سیم ارت و جدا کردن مسیر کابل قدرت از فرمان روی عملکرد پایدار سیستم اثر دارند.
قبل از اولین استارت باید اطلاعات موتور، منبع فرمان، مرجع فرکانس و زمان‌های Acceleration و Deceleration تنظیم شوند. در مد Vector نیز پارامترهای موتور و تنظیمات مربوط به کنترل باید متناسب با موتور واقعی وارد شوند.
در F300 اگر از PG Card و Encoder استفاده می‌شود، نوع Encoder، سیم‌کشی، تغذیه و تنظیمات فیدبک باید با Option مورد استفاده مطابقت داشته باشند.
تجهیزات جانبی اینورتر هایتک
تجهیزات جانبی بر اساس سری، توان و شرایط پروژه انتخاب می‌شوند و همه پروژه‌ها به تمام موارد زیر نیاز ندارند.
- مقاومت ترمز در کاربردهای نیازمند توقف سریع
- PG Card و Encoder برای کنترل حلقه‌بسته F300
- AC Reactor یا تجهیزات ورودی متناسب با شرایط شبکه
- فیلتر EMC در پروژه‌های دارای الزامات مربوط
- کی‌پد خارجی و تجهیزات تنظیم از راه دور در مدل‌های سازگار
- تجهیزات RS-485 برای ارتباط با PLC و HMI
- پنل خورشیدی و تجهیزات مرتبط در کاربرد F200 Solar Pump
قیمت اینورتر هایتک
قیمت اینورتر هایتک به سری، توان، جریان، ولتاژ ورودی، نوع کاربرد و تجهیزات جانبی وابسته است. یک F100 و F300 با توان مشابه لزوماً قیمت و امکانات یکسانی ندارند، زیرا سطح کنترل و سخت‌افزار آن‌ها متفاوت است.
برای استعلام دقیق بهتر است کد کامل محصول ارائه شود. اگر مدل هنوز مشخص نشده، پلاک موتور، ولتاژ شبکه، نوع ماشین و توضیح شرایط بار اطلاعات مناسبی برای انتخاب اولیه هستند.
هنگام مقایسه قیمت باید ظرفیت واقعی مورد نیاز نیز در نظر گرفته شود. انتخاب یک درایو ارزان‌تر که جریان یا Duty کافی ندارد، می‌تواند باعث Trip مکرر یا کاهش اطمینان سیستم شود.
خرید اینورتر هایتک
برای خرید اینورتر هایتک ابتدا سری مناسب را بر اساس کاربرد انتخاب کنید. برای ماشین‌آلات عمومی F100، برای سیستم پمپ خورشیدی F200 و برای کاربردهایی با سطح کنترل بالاتر F300 قابل بررسی است.
سپس جریان موتور، ولتاژ ورودی، شرایط اضافه‌بار و نیاز به کنترل Vector یا Encoder بررسی شوند. اگر پروژه به PLC متصل می‌شود، نوع ارتباط و پارامترهای شبکه نیز از ابتدا مشخص شوند.
انتخاب بر اساس کاربرد واقعی باعث می‌شود درایو نه بیش از حد بزرگ و پرهزینه باشد و نه در هنگام راه‌اندازی یا کار مداوم با کمبود ظرفیت مواجه شود.
سوالات متداول اینورتر هایتک
اینورتر هایتک چه سریهایی دارد؟
در سایت فعلی Hitek سری‌های F100، F200 و F300 در گروه General Frequency Inverter فهرست شدهاند.
تفاوت F100 و F300 هایتک چیست؟
F100 یک Compact Vector Inverter برای کاربردهای عمومی است، در حالی که F300 یک High Performance Vector Inverter با امکان استفاده از PG Card و کنترل حلقه‌بسته است.
سری F200 هایتک برای چیست؟
F200 برای پمپ خورشیدی طراحی شده و قابلیتهایی مانند MPPT، PID، Sleep/Wake و حفاظت Dry Running را ارائه می‌کند.
آیا F100 کنترل Vector دارد؟
بله. در مشخصات رسمی F100 مدهای V/F و SVC ارائه شدهاند.
آیا F300 با Encoder کار می‌کند؟
بله. Hitek برای F300 پشتیبانی از PG Card و انواع Encoder از جمله Differential، UVW و Resolver را اعلام کرده است.
آیا اینورتر هایتک به PLC متصل می‌شود؟
بله. ارتباط سریال در خانواده‌های مختلف وجود دارد و برای مثال F100 از Modbus RTU پشتیبانی می‌کند.
برای انتخاب اینورتر هایتک چه اطلاعاتی لازم است؟
توان و جریان موتور، ولتاژ ورودی، نوع بار، شرایط راه‌اندازی، روش کنترل و نیاز ارتباطی پروژه باید مشخص شوند.
قیمت اینورتر هایتک چگونه تعیین می‌شود؟
قیمت به سری، کد کامل، توان، جریان، ولتاژ و تجهیزات جانبی بستگی دارد. برای استعلام دقیق بهتر است کد محصول یا مشخصات موتور ارائه شود.
خرید و قیمت اینورتر هایتک
برای انتخاب اینورتر Hitek، ابتدا سری مناسب و سپس توان، جریان، ولتاژ، نوع بار و روش کنترل مورد نیاز را مشخص کنید. F100، F200 و F300 برای کاربردهای متفاوت طراحی شدهاند.
برای راهنمای خرید و دریافت قیمت اینورتر هایتک با شماره
03191091031
تماس بگیرید.
