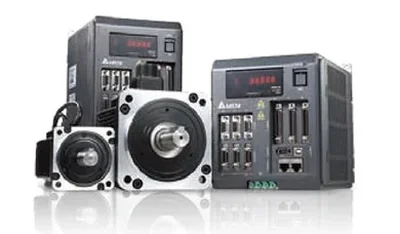

سروو موتور دلتا M

سروو موتور دلتا M در بازار معمولاً برای اشاره به موتورهای مورد استفاده همراه با سیستم Delta ASDA-M Series به کار می‌رود. از نظر نام‌گذاری رسمی Delta، سری M در اصل یک خانواده از سیستم‌های سروو چندمحوره است و موتورهای سازگار آن عمدتاً از خانواده ECMA انتخاب می‌شوند. بنابراین هنگام خرید این تجهیزات، نباید تنها عبارت M روی سروودرایو را ملاک انتخاب موتور قرار داد و لازم است کد دقیق سروودرایو و جدول تطبیق موتور و درایو بررسی شود.

ASDA-M برای کاربردهایی توسعه یافته که هماهنگی چند محور، دقت حرکت و کنترل هم‌زمان اهمیت زیادی دارد. این سیستم سه محور سروو را در یک ساختار یکپارچه ترکیب می‌کند و امکان تبادل اطلاعات میان محورها، کنترل هم‌زمان و اجرای توابع حرکتی پیشرفته را فراهم می‌سازد. به همین دلیل، کاربرد سروو موتور دلتا M بیشتر در ماشین‌آلات پیشرفته، سیستم‌های Gantry، ماشین‌های چسب‌زنی، سیم‌پیچی و تجهیزات چندمحوره دیده می‌شود.

سروو موتور دلتا M چیست؟

سیستم ASDA-M یکی از خانواده‌های سروو AC شرکت Delta Electronics است که Delta آن را در گروه Advanced Type for General Purpose Application قرار داده است. مهم‌ترین تفاوت این سری با بسیاری از سروودرایوهای تک‌محوره، تجمیع سه محور سروو در یک مجموعه و فراهم کردن کنترل هماهنگ میان محورها است.

در این ساختار، موتورهای AC Servo سازگار از خانواده ECMA به هر محور متصل می‌شوند. موتور، وظیفه تولید حرکت مکانیکی دقیق را بر عهده دارد و سروودرایو ASDA-M حلقه‌های کنترلی، فرمان حرکت و هماهنگی میان محورها را مدیریت می‌کند.

این تفاوت در زمان جست‌وجوی مشخصات سروو موتور دلتا M اهمیت زیادی دارد. عبارت ASDA-M بیشتر مشخص‌کننده سری درایو و سیستم سروو است، در حالی که کد موتور معمولاً با ECMA آغاز می‌شود. بنابراین انتخاب موتور باید براساس جدول رسمی تطبیق Servo Drive and Servo Motor انجام شود.

کاربرد سروو موتور دلتا M

کاربرد اصلی این خانواده در ماشین‌هایی است که چند محور باید با هماهنگی بالا حرکت کنند. Delta به‌طور مشخص ماشین‌آلات سه‌محوره، سیستم‌های تزریق یا توزیع چسب، ماشین‌های Gluing، ماشین‌های Winding، بازوهای کارتزین چندمحوره و سیستم‌های Gantry را از کاربردهای ASDA-M معرفی می‌کند.

در چنین ماشین‌هایی تنها دقت یک موتور اهمیت ندارد. موقعیت و سرعت محورهای مختلف باید نسبت به یکدیگر نیز کنترل شوند. ساختار چندمحوره ASDA-M برای همین نوع نیاز طراحی شده است.

ماشین‌آلات Gantry

در سیستم Gantry معمولاً دو موتور وظیفه جابه‌جایی یک سازه یا محور مکانیکی مشترک را بر عهده دارند. اختلاف حرکت دو موتور می‌تواند باعث ایجاد تنش مکانیکی، کاهش دقت یا گیر کردن مجموعه شود.

ASDA-M برای این کاربرد قابلیت Advanced Gantry Control دارد. Delta برای کنترل Gantry حالت‌های مختلفی از ترکیب کنترل موقعیت، سرعت و گشتاور را ارائه کرده است تا متناسب با ساختار مکانیکی سیستم، هماهنگی مناسبی میان دو محور ایجاد شود.

ماشین‌های چندمحوره

یکی دیگر از کاربردهای مهم سروو موتور دلتا M در ماشین‌هایی است که مسیر حرکتی باید از ترکیب چند محور تشکیل شود. ASDA-M قابلیت اجرای اینترپولیشن خطی، دایره‌ای و مارپیچی را بین محورها دارد.

به این ترتیب، سیستم کنترل می‌تواند مسیرهایی را ایجاد کند که حرکت یک محور مستقل از محور دیگر نیست. این قابلیت در ماشین‌های مونتاژ، حرکت‌دهنده‌های XYZ، تجهیزات پردازش و ماشین‌آلات اختصاصی اهمیت دارد.

ماشین‌های سیم‌پیچی و چسب‌زنی

در ماشین Winding، نسبت حرکت میان محور چرخش و محور هدایت سیم باید با دقت کنترل شود. در تجهیزات Dispensing و Gluing نیز حرکت نازل و میزان حرکت محورهای ماشین باید هماهنگ باشد.

Delta این کاربردها را به‌طور رسمی در فهرست کاربردهای ASDA-M قرار داده است. وجود قابلیت‌های چندمحوره، Electronic Cam و کنترل هم‌زمان، این سری را برای چنین ساختارهایی مناسب می‌کند.

مزایای سروو دلتا سری M

یکی از مزایای اصلی ASDA-M یکپارچه شدن چند محور در یک سروو سیستم است. سه محور می‌توانند در یک مجموعه قرار گیرند و اطلاعات حرکتی میان آن‌ها بدون نیاز به ساختار جداگانه چند سروودرایو مستقل مدیریت شود.

Delta همچنین امکان اشتراک توان در باس DC میان سه محور را از مزیت‌های این معماری معرفی می‌کند. در شرایطی که یک محور انرژی بازتولیدی ایجاد می‌کند، ساختار مشترک باس DC می‌تواند به مدیریت بهتر جریان انرژی میان محورها کمک کند.

کنترل هم‌زمان چند محور

ASDA-M برای اجرای Multi-axis Synchronous Interpolation طراحی شده است. این ویژگی زمانی اهمیت پیدا می‌کند که دو یا سه محور باید براساس یک مسیر حرکتی مشخص با یکدیگر هماهنگ باشند.

طبق توضیحات Delta، اطلاعات محورها در ساختار داخلی سیستم پردازش می‌شود و در کاربردهای Gantry نیز هماهنگی بین محورها با سرعت بالایی انجام می‌گیرد. این موضوع وابستگی به کنترلر خارجی برای جبران اختلاف بین محورهای هم‌زمان را کاهش می‌دهد.

Electronic Cam

قابلیت E-Cam یا Electronic Cam امکان ایجاد رابطه حرکتی برنامه‌ریزی‌شده میان محورها را فراهم می‌کند. این قابلیت جایگزینی نرم‌افزاری برای بخشی از مکانیزم‌هایی است که در ماشین‌های قدیمی با بادامک مکانیکی اجرا می‌شدند.

وجود E-Cam در ASDA-M برای ماشین‌هایی که نسبت موقعیت یا سرعت محورها باید از یک پروفایل مشخص پیروی کند، اهمیت زیادی دارد. البته نوع دقیق مدل ASDA-M باید بررسی شود، زیرا قابلیت‌های ارتباطی و نرم‌افزاری همه زیرمدل‌های این خانواده یکسان نیست.

کنترل Full-Closed Loop

ASDA-M از Full-Closed Loop Control پشتیبانی می‌کند. در این روش امکان استفاده از بازخورد موقعیت مکانیکی در حلقه کنترل فراهم می‌شود تا کنترل موقعیت براساس وضعیت واقعی مکانیزم انجام شود.

این قابلیت در تجهیزاتی که لقی مکانیکی، انتقال حرکت یا دقت نهایی محور اهمیت زیادی دارد، کاربرد دارد. استفاده صحیح از Full-Closed Loop نیازمند انتخاب سنسور مناسب، سیم‌کشی صحیح و تنظیم پارامترهای مرتبط است.

کاهش ارتعاش و رزونانس

سیستم ASDA-M قابلیت‌هایی برای Auto Notch Filter و کاهش vibration و resonance دارد. این امکانات به مهندس راه‌انداز کمک می‌کنند پاسخ سروو را با خصوصیات مکانیکی ماشین هماهنگ کند.

تنظیم نامناسب سیستم سروو می‌تواند باعث لرزش، نوسان یا صدای مکانیکی شود. بنابراین تنظیم Gain، فیلترها و پارامترهای کنترلی باید متناسب با اینرسی بار و شرایط واقعی ماشین انجام گیرد.

انواع سروو موتور دلتا M و مدل‌های سازگار

برای شناخت انواع سروو موتور دلتا M باید بین مدل سروودرایو ASDA-M و مدل موتور ECMA تفاوت قائل شد. در کدگذاری رسمی Delta، مدل سروودرایو با ASD-M و مدل سرووموتور با ECMA آغاز می‌شود.

در مستندات رسمی ASDA-M، توان‌های نامی 750W و 1.5kW در ساختار نام‌گذاری سروودرایو این سری درج شده‌اند. ولتاژ ورودی کد 21 نیز برای 220V و ورودی تک‌فاز یا سه‌فاز تعریف شده است. انتخاب نهایی باید براساس کد کامل تجهیز انجام شود و نمی‌توان تنها از روی عبارت M مشخصات الکتریکی دستگاه را تعیین کرد.

مدل‌های M، F، L و R

در کاتالوگ Delta، ASDA-M با چند Type مختلف معرفی شده است. Type M از Full-Closed Loop، CANopen و E-Cam پشتیبانی می‌کند. Type F به Full-Closed Loop، DMCNET و E-Cam مجهز است.

Type L نسخه‌ای با عملکرد Pure Servo است و Type R علاوه بر Full-Closed Loop، DMCNET و E-Cam، Development Platform را ارائه می‌کند. به همین دلیل هنگام خرید سروو دلتا M نباید تصور کرد که همه مدل‌های این سری مجموعه کاملاً یکسانی از رابط‌ها و قابلیت‌ها دارند.

انواع انکودر در موتورهای ECMA

کدگذاری رسمی موتورهای ECMA نشان می‌دهد که نوع سنسور یا Encoder یکی از بخش‌های مهم مدل موتور است. در کاتالوگ ASDA-M، گزینه Incremental Encoder با رزولوشن 20-bit و همچنین گزینه Absolute Encoder با اطلاعات تک‌دور و چنددور تعریف شده است.

انتخاب بین انکودر Incremental و Absolute باید براساس نیاز پروژه انجام شود. در کاربردهایی که حفظ اطلاعات موقعیت و ساختار کنترل Absolute اهمیت دارد، باید درایو، موتور، انکودر و تجهیزات مرتبط به‌صورت یک مجموعه سازگار انتخاب شوند.

راهنمای انتخاب سروو موتور دلتا M

راهنمای انتخاب سروو موتور دلتا M باید از بررسی مکانیک ماشین آغاز شود، نه صرفاً توان موتور قبلی. توان نامی تنها یکی از معیارهای انتخاب سرووموتور است.

گشتاور موردنیاز، سرعت، الگوی شتاب و کاهش سرعت، اینرسی بار، نوع انتقال قدرت و Duty Cycle باید مشخص شوند. در پروژه‌های چندمحوره، ارتباط مکانیکی میان محورها و نحوه هماهنگی آن‌ها نیز اهمیت زیادی دارد.

توان و گشتاور

ابتدا گشتاور موردنیاز در حالت دائم و هنگام شتاب‌گیری محاسبه شود. انتخاب موتوری که فقط براساس توان kW انجام شده باشد، ممکن است از نظر گشتاور لحظه‌ای یا اینرسی برای ماشین مناسب نباشد.

در مرحله بعد، مدل موتور باید با محور مربوطه در ASDA-M تطبیق داده شود. دفترچه رسمی Delta برای هر ظرفیت سروودرایو، فهرستی از سرووموتورهای قابل استفاده ارائه می‌کند.

اینرسی بار

نسبت اینرسی بار به اینرسی روتور یکی از پارامترهای مهم در انتخاب و تنظیم سرووموتور است. افزایش اینرسی بار می‌تواند بر پاسخ دینامیکی سیستم، زمان شتاب‌گیری و تنظیم Gain تأثیر بگذارد.

Delta در نرم‌افزار ASDA-Soft ابزار MSizing Tool را برای انتخاب سرووموتور ارائه کرده است. این ابزار با دریافت اطلاعات مکانیزم، سرعت، شتاب، کاهش سرعت و مشخصات بار، نیازهای گشتاور، سرعت و اینرسی را محاسبه کرده و مدل‌های مناسب را پیشنهاد می‌کند.

نوع مکانیزم انتقال

بال‌اسکرو، تسمه، گیربکس، رولر، میز دوار و مکانیزم‌های مستقیم رفتار یکسانی ندارند. نسبت تبدیل، قطر اجزای دوار، Pitch، جرم متحرک و بازده مکانیکی روی سایزینگ موتور اثر می‌گذارند.

در پروژه‌های حساس بهتر است اطلاعات مکانیکی واقعی ماشین وارد محاسبات شود. انتخاب تقریبی می‌تواند به بزرگ‌تر شدن غیرضروری موتور یا کمبود گشتاور در شرایط کاری واقعی منجر شود.

نوع انکودر و فیدبک

قبل از سفارش باید مشخص شود که سیستم به Incremental Feedback نیاز دارد یا Absolute Feedback. کد کامل ECMA نوع Encoder و همچنین برخی مشخصات مکانیکی موتور را مشخص می‌کند.

وجود Brake، نوع Shaft، Keyway و Oil Seal نیز براساس کد سفارش تعیین می‌شود. بنابراین مقایسه قیمت دو موتور بدون بررسی کد کامل ممکن است مقایسه دو محصول با ساختار متفاوت باشد.

نصب و راه‌اندازی سروو موتور دلتا M

نصب سروو سیستم باید مطابق Manual همان مدل انجام شود. سیم‌کشی موتور، Encoder، برق ورودی، ارت، سیگنال‌های کنترلی و ارتباطات باید براساس نقشه‌های رسمی Delta اجرا شوند.

کابل موتور و کابل Encoder باید متناسب با مدل موتور و درایو انتخاب شوند. مسیر کابل‌های قدرت و سیگنال‌های حساس نیز باید طبق اصول نصب تجهیزات Servo و دستورالعمل سازنده اجرا شود.

نصب مکانیکی موتور

محور موتور نباید تحت نیروی محوری یا شعاعی خارج از محدوده مجاز قرار گیرد. اتصال موتور به بال‌اسکرو، گیربکس یا کوپلینگ نیز باید هم‌راستا و بدون اعمال تنش غیرضروری انجام شود.

در مدل‌های دارای Brake باید توجه داشت که ترمز موتور معمولاً برای نگه‌داشتن بار طراحی می‌شود و انتخاب و سیم‌کشی آن باید براساس مستندات همان موتور انجام شود. از فرض یکسان بودن مدار Brake در تمام مدل‌های ECMA باید خودداری کرد.

تنظیم اولیه سروو

پس از تکمیل نصب، پارامترهای موتور و محور باید بررسی شوند. جهت حرکت، محدودیت‌های مکانیکی، Homing، سیگنال‌های Emergency Stop و Servo On نیز قبل از بهره‌برداری کامل آزمایش شوند.

در ماشین‌های Gantry، تنظیم دو محور اهمیت بیشتری دارد. Delta برای ASDA-M پارامترهای ویژه‌ای جهت فعال‌سازی و تنظیم Gantry ارائه کرده است و انتخاب نوع Coupling باید متناسب با ساختار مکانیکی ماشین انجام شود.

تجهیزات جانبی سروو دلتا M

یک سروو سیستم کامل تنها شامل موتور نیست. بسته به پروژه، سروودرایو ASDA-M، کابل موتور، کابل Encoder، کانکتورها، تجهیزات ارتباطی و اجزای مکانیکی انتقال قدرت نیز موردنیاز هستند.

در بعضی کاربردها ممکن است موتور دارای Brake انتخاب شود. همچنین در سیستم‌های دارای انرژی بازتولیدی بالا، بررسی بخش Regenerative Energy و تجهیزات مرتبط با آن ضروری است.

کابل موتور و انکودر

کابل باید با کد موتور، طول مسیر و کانکتورهای تجهیزات سازگار باشد. استفاده از کابل نامناسب می‌تواند باعث مشکل در اتصال، نویز یا عملکرد نامطمئن Encoder شود.

به همین دلیل هنگام خرید سروو موتور دلتا M بهتر است کد موتور، کد درایو و طول موردنیاز کابل به‌صورت هم‌زمان مشخص شوند.

گیربکس و کوپلینگ

برای بسیاری از کاربردها موتور مستقیماً به بار متصل نمی‌شود. گیربکس سیاره‌ای، کوپلینگ، بال‌اسکرو یا سیستم تسمه می‌تواند بخشی از مکانیزم انتقال باشد.

نسبت تبدیل و اینرسی این قطعات باید در سایزینگ موتور لحاظ شوند. انتخاب گیربکس تنها براساس توان موتور کافی نیست و گشتاور، سرعت خروجی، لقی و ساختار بار نیز باید بررسی شوند.

قیمت سروو موتور دلتا M

قیمت سروو موتور دلتا M به کد کامل موتور و تجهیزات همراه آن بستگی دارد. توان، نوع Encoder، وجود یا نبود Brake، نوع Shaft و سایر مشخصات کد سفارش می‌توانند روی مدل و قیمت نهایی اثر بگذارند.

همچنین ممکن است یک پروژه علاوه بر موتور به سروودرایو ASDA-M، کابل موتور، کابل Encoder و سایر تجهیزات نیاز داشته باشد. بنابراین برای استعلام قیمت بهتر است مشخص شود درخواست مربوط به موتور تنها است یا یک Servo System کامل موردنیاز است.

در زمان مقایسه قیمت‌ها، کد کامل محصول اهمیت زیادی دارد. دو سرووموتور با توان مشابه ممکن است از نظر Encoder، Brake یا ساختار مکانیکی یکسان نباشند و نباید صرفاً براساس توان با یکدیگر مقایسه شوند.

خرید سروو موتور دلتا M

برای خرید سروو موتور دلتا M ابتدا کد سروودرایو موجود یا مشخصات مکانیکی پروژه را مشخص کنید. اگر سیستم از قبل نصب شده است، ثبت کد کامل موتور و درایو قبلی سریع‌ترین روش برای بررسی جایگزین سازگار است.

در یک پروژه جدید، انتخاب باید از محاسبات Load و Motion Profile آغاز شود. سرعت، گشتاور، اینرسی، شتاب، نحوه انتقال حرکت و تعداد محورهای هماهنگ تعیین می‌کنند چه موتوری برای کاربرد مناسب است.

فروش سروو موتور دلتا M زمانی می‌تواند به انتخاب صحیح منجر شود که موتور و سروودرایو به‌عنوان یک مجموعه بررسی شوند. استفاده از جدول رسمی سازگاری Delta از انتخاب موتور نامتناسب با ظرفیت محور یا نوع Encoder جلوگیری می‌کند.

اگر هدف پروژه اجرای Gantry، E-Cam، حرکت چندمحوره یا Full-Closed Loop است، نوع دقیق ASDA-M نیز باید در زمان انتخاب مشخص شود. تفاوت Typeهای M، F، L و R در قابلیت‌های ارتباطی و نرم‌افزاری می‌تواند مستقیماً روی معماری کنترل ماشین اثر بگذارد.

برای دریافت مشخصات سروو موتور دلتا M، بررسی سازگاری موتور ECMA با درایو ASDA-M و انتخاب تجهیزات جانبی، بهتر است کد کامل قطعات یا اطلاعات فنی پروژه در اختیار کارشناسان فروش قرار گیرد. این کار امکان انتخاب دقیق‌تر و استعلام قیمت براساس مدل واقعی موردنیاز را فراهم می‌کند.

برای راهنمای خرید و دریافت قیمت سروو موتور دلتا M با شماره 03191091031 تماس بگیرید.
