سنسور القایی

سنسور القایی یا Inductive Proximity Sensor یک حسگر بدون تماس برای تشخیص قطعات فلزی است. این محصول در مدارهای اتوماسیون، جایگزین مناسبی برای بسیاری از میکروسوئیچ‌های مکانیکی محسوب می‌شود. نبود تماس فیزیکی با قطعه، فرسایش مکانیکی را کاهش می‌دهد و امکان تشخیص سریع موقعیت را فراهم می‌کند.

سنسورهای القایی با نام‌هایی مانند سنسور مجاورتی القایی، پراکسیمیتی سنسور، سوئیچ مجاورتی و حسگر فلزی نیز شناخته می‌شوند. این حسگرها برای تشخیص پلاستیک، شیشه، چوب یا مایعات طراحی نشده‌اند. برای چنین موادی معمولاً باید سنسور خازنی، نوری یا فناوری مناسب دیگری انتخاب شود.

سنسور القایی چیست و چگونه کار می‌کند؟

در قسمت فعال سنسور القایی، یک مدار نوسان‌ساز و سیم‌پیچ وجود دارد. این بخش یک میدان الکترومغناطیسی با فرکانس بالا در مقابل سطح حسگر ایجاد می‌کند. نزدیک شدن یک قطعه فلزی باعث ایجاد جریان‌های گردابی در هدف و تغییر وضعیت نوسان می‌شود.

مدار داخلی سنسور این تغییر را پردازش می‌کند و خروجی را فعال یا غیرفعال می‌سازد. سیگنال خروجی می‌تواند مستقیماً به ورودی دیجیتال PLC، ماژول ورودی، رله واسط یا کنترلر ماشین متصل شود. نحوه اتصال به نوع خروجی و ولتاژ کاری سنسور بستگی دارد.

این روش تشخیص به رنگ سطح هدف وابستگی مستقیم ندارد. بااین‌حال، جنس فلز، ابعاد هدف، دما، نحوه نصب و فلزات اطراف می‌توانند فاصله عملکرد را تغییر دهند. به همین دلیل، فاصله نامی درج‌شده در کاتالوگ نباید تنها معیار انتخاب باشد.

کاربرد سنسور القایی در اتوماسیون صنعتی

مهم‌ترین کاربرد سنسور القایی، تشخیص حضور یا موقعیت قطعات فلزی است. این سنسور می‌تواند رسیدن یک قطعه به ایستگاه مونتاژ را شناسایی کند. همچنین برای کنترل حرکت مکانیزم‌ها و ارسال فرمان به PLC به کار می‌رود.

در خطوط نوار نقاله، حسگر القایی برای شمارش قطعات فلزی استفاده می‌شود. در ماشین‌آلات تولیدی نیز می‌توان از آن برای تشخیص وضعیت جک، اهرم، قالب یا نگهدارنده فلزی بهره گرفت. سرعت پاسخ موردنیاز باید با سرعت حرکت قطعه هماهنگ باشد.

در دستگاه‌های CNC و ماشین‌ابزار، سنسور مجاورتی می‌تواند موقعیت اجزای متحرک را کنترل کند. مدل انتخابی باید در برابر روغن، براده فلزی، لرزش و شرایط محیطی محل نصب مقاومت کافی داشته باشد. وجود براده‌های چسبیده به سطح سنسور نیز باید در طراحی و برنامه نگهداری در نظر گرفته شود.

کاربردهای متداول سنسور القایی شامل موارد زیر است:

• تشخیص حضور قطعات فلزی در خطوط تولید
• شمارش قطعات روی نوار نقاله
• کنترل موقعیت اجزای ماشین
• تشخیص بسته یا باز بودن مکانیزم‌ها
• کنترل انتهای مسیر حرکتی
• تشخیص دندانه چرخ‌دنده یا بخش فلزی دوار
• کنترل موقعیت قالب در ماشین‌آلات
• ارسال بازخورد وضعیت به PLC
• استفاده در تجهیزات بسته‌بندی و مونتاژ
• کنترل موقعیت قطعات در ماشین‌های CNC

برای شمارش چرخ‌دنده یا قطعات سریع، فرکانس سوئیچینگ اهمیت زیادی دارد. اگر فرکانس پاسخ سنسور پایین باشد، برخی پالس‌ها ثبت نمی‌شوند. فاصله بین دندانه‌ها، سرعت چرخش و زمان اسکن PLC نیز باید هم‌زمان محاسبه شوند.

مزایای استفاده از سنسور مجاورتی القایی

تشخیص بدون تماس مهم‌ترین مزیت سنسور القایی است. سطح حسگر برای عمل‌کردن به قطعه برخورد نمی‌کند. در نتیجه، مشکلاتی مانند سایش کنتاکت، شکستگی اهرم و تغییر نقطه عملکرد مکانیکی کاهش پیدا می‌کند.

سنسورهای القایی معمولاً برای محیط‌های صنعتی طراحی می‌شوند. مدل‌های مناسب می‌توانند در برابر گردوغبار، روغن، رطوبت، لرزش یا شست‌وشوی صنعتی مقاومت کنند. درجه حفاظت، دمای کاری و جنس بدنه باید برای هر مدل جداگانه بررسی شود.

سرعت سوئیچینگ مناسب، تکرارپذیری خوب و ابعاد متنوع از مزیت‌های دیگر این تجهیزات هستند. با انتخاب صحیح، سنسور می‌تواند در سیکل‌های پرتکرار بدون تماس فیزیکی کار کند. عمر کاری آن نیز به تعداد عملکرد مکانیکی کنتاکت وابسته نیست.

انواع سنسور القایی

سنسورهای القایی بر اساس شکل بدنه، شیوه نصب، نوع تغذیه، تعداد سیم‌ها و مدار خروجی دسته‌بندی می‌شوند. شناخت این تفاوت‌ها از خرید محصول ناسازگار با مدار جلوگیری می‌کند.

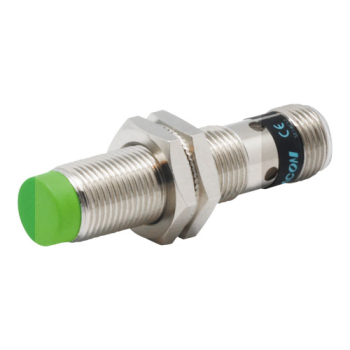

سنسور القایی استوانه‌ای

مدل‌های استوانه‌ای یکی از رایج‌ترین انواع سنسور القایی هستند. بدنه این محصولات می‌تواند رزوه‌دار یا بدون رزوه باشد. اندازه‌هایی مانند M8، M12، M18 و M30 در بسیاری از خانواده‌های محصول دیده می‌شوند، اما فاصله تشخیص هر اندازه ثابت نیست.

مدل رزوه‌دار با مهره روی براکت یا بدنه دستگاه نصب می‌شود. این ساختار امکان تنظیم محل و فاصله سنسور را فراهم می‌کند. گشتاور بستن مهره نباید از مقدار اعلام‌شده توسط سازنده بیشتر شود.

سنسور القایی مکعبی و تخت

مدل‌های مکعبی یا مستطیلی برای فضاهایی مناسب هستند که نصب سنسور استوانه‌ای دشوار است. این حسگرها می‌توانند سطح فعال بزرگ‌تر یا شکل نصب متفاوتی داشته باشند. جهت سطح فعال و فاصله آزاد اطراف بدنه باید طبق نقشه نصب کنترل شود.

سنسورهای تخت و کامپکت نیز برای فضاهای محدود کاربرد دارند. هنگام انتخاب، تنها طول و عرض بدنه کافی نیست. محل کابل، کانکتور، سوراخ‌های نصب و جهت تشخیص نیز باید بررسی شود.

سنسور القایی شیلددار و بدون شیلد

سنسور شیلددار یا Flush قابلیت نصب هم‌سطح در فلز را دارد. میدان جانبی این مدل محدودتر است و بدنه آن بهتر درون سازه محافظت می‌شود. فاصله تشخیص مدل شیلددار معمولاً از یک مدل بدون شیلد هم‌اندازه کمتر است.

سنسور بدون شیلد یا Non-flush میدان تشخیص گسترده‌تری دارد. بخش فعال این مدل باید از سطح فلزی محل نصب بیرون باشد و فضای آزاد موردنیاز رعایت شود. نصب اشتباه می‌تواند فاصله تشخیص را کاهش دهد یا خروجی را ناپایدار کند.

سنسور القایی دوسیمه

سنسور دوسیمه در مسیر سری با بار قرار می‌گیرد. این ساختار در مدل‌های DC، AC یا مدارهای خاص دیده می‌شود. جریان نشتی در حالت قطع و افت ولتاژ در حالت وصل باید با ورودی یا بار مصرف‌کننده سازگار باشد.

برخی مدل‌های دوسیمه برای جایگزینی آسان‌تر کلیدهای مکانیکی انتخاب می‌شوند. بااین‌حال، نمی‌توان هر سنسور دوسیمه را بدون بررسی جایگزین یک کلید مکانیکی کرد. نوع تغذیه، حداقل جریان بار و سیم‌بندی باید از روی دیتاشیت کنترل شود.

سنسور القایی سه‌سیمه PNP و NPN

در مدل سه‌سیمه، دو سیم برای تغذیه و یک سیم برای خروجی استفاده می‌شود. خروجی PNP در زمان فعال‌شدن، خروجی را به ولتاژ مثبت تغذیه متصل می‌کند. خروجی NPN در حالت فعال، مسیر خروجی را به مرجع منفی متصل می‌سازد.

انتخاب PNP یا NPN باید با نوع ورودی PLC هماهنگ باشد. اشتباه در این انتخاب ممکن است باعث عمل‌نکردن ورودی یا سیم‌بندی نادرست شود. پیش از خرید، نقشه ورودی PLC و نوع Common آن بررسی شود.

سنسور القایی چهار‌سیمه

مدل چهار‌سیمه ممکن است دو خروجی مکمل NO و NC داشته باشد. در برخی محصولات نیز سیم چهارم برای عملکرد دیگری استفاده می‌شود. وظیفه هر پایه باید از روی نقشه اتصال همان کد محصول مشخص شود.

این مدل برای مدارهایی مناسب است که هم‌زمان به دو وضعیت منطقی نیاز دارند. استفاده از دو خروجی بدون توجه به حداکثر جریان مجاز درست نیست. جریان بار و حفاظت خروجی باید در مشخصات محصول بررسی شود.

سنسور القایی NO و NC

در خروجی Normally Open یا NO، خروجی در حالت عادی غیرفعال است و با تشخیص هدف فعال می‌شود. در مدل Normally Closed یا NC، وضعیت خروجی برعکس است. انتخاب میان این دو حالت به منطق کنترلی و الزامات ایمنی ماشین بستگی دارد.

بعضی سنسورها خروجی قابل تنظیم یا دو خروجی مکمل دارند. وجود قابلیت تغییر NO و NC باید در مشخصات همان مدل تأیید شود. این ویژگی را نمی‌توان برای تمام حسگرهای القایی فرض کرد.

سنسور القایی NAMUR

سنسور NAMUR یک حسگر دوسیمه با رفتار جریانی استاندارد است. این مدل معمولاً به آمپلی‌فایر یا بریر سازگار متصل می‌شود. اتصال مستقیم آن به هر ورودی دیجیتال استاندارد مجاز نیست.

مدل‌های NAMUR همراه با تجهیزات واسط مناسب در برخی کاربردهای مستعد انفجار استفاده می‌شوند. انتخاب سنسور، بریر، سیم‌کشی و تأییدیه‌ها باید به‌صورت یک مجموعه انجام شود. وجود عبارت NAMUR به‌تنهایی برای تأیید یک مدار ایمن ذاتی کافی نیست.

سری‌ها و خانواده‌های رایج سنسور القایی

تولیدکنندگان مختلف، سنسورهای القایی را در خانواده‌های استاندارد و تخصصی عرضه می‌کنند. برای نمونه، Omron خانواده‌هایی مانند E2E، E2A و E2E NEXT را برای کاربردهای مجاورتی ارائه کرده است. در میان محصولات SICK نیز خانواده‌های IME، IMB و IMF با ساختارها و ویژگی‌های متفاوت دیده می‌شوند.

Pepperl+Fuchs سنسورهای استاندارد، فاصله‌بلند، Factor 1، مدل‌های NAMUR و محصولات دارای ارتباط IO-Link عرضه می‌کند. Turck نیز مدل‌های استاندارد، فاصله‌افزایش‌یافته و سنسورهای مناسب محیط‌های صنعتی خاص دارد. مشخصات هر سری باید بر اساس کد کامل محصول بررسی شود.

نام یک سری به‌تنهایی برای انتخاب کافی نیست. ممکن است در یک خانواده، مدل‌های PNP، NPN، دوسیمه، NO، NC، کابلی و کانکتوری وجود داشته باشند. هنگام مقایسه سری‌ها باید کد کامل، نقشه اتصال و دیتاشیت همان مدل مبنا قرار گیرد.

مشخصات سنسور القایی که باید بررسی شوند

فاصله تشخیص نامی یا Sn یکی از مهم‌ترین مشخصات سنسور القایی است. این مقدار معمولاً تحت شرایط آزمون مشخص و با هدف استاندارد اعلام می‌شود. فاصله عملکرد واقعی می‌تواند تحت تأثیر جنس و اندازه فلز، دما و شرایط نصب قرار گیرد.

فاصله عملکرد تضمین‌شده یا Sa برای طراحی مطمئن اهمیت بیشتری دارد. بهتر است قطعه در محدوده‌ای قرار گیرد که سازنده عملکرد سنسور را تضمین کرده است. نصب در مرز فاصله نامی می‌تواند با تغییر دما یا لرزش، خروجی ناپایدار ایجاد کند.

جنس هدف نیز روی فاصله تشخیص اثر دارد. بسیاری از سنسورهای استاندارد بیشترین فاصله نامی را نسبت به هدف فولادی استاندارد ارائه می‌کنند. فاصله تشخیص آلومینیوم، مس، برنج یا فولاد زنگ‌نزن می‌تواند کمتر باشد.

برخی مدل‌های Factor 1 برای ایجاد فاصله نزدیک به یکسان نسبت به فلزات مختلف طراحی شده‌اند. این قابلیت باید در دیتاشیت محصول تأیید شود. عبارت Factor 1 نباید بدون بررسی کد محصول به تمام مدل‌های یک برند نسبت داده شود.

سایر مشخصات مهم برای راهنمای انتخاب سنسور القایی عبارت‌اند از:

• ولتاژ تغذیه و نوع AC یا DC
• تعداد سیم‌ها و نقشه اتصال
• خروجی PNP، NPN، دوسیمه یا NAMUR
• عملکرد NO، NC یا مکمل
• فاصله نامی و فاصله عملکرد تضمین‌شده
• نوع نصب Flush یا Non-flush
• فرکانس سوئیچینگ
• حداکثر جریان خروجی
• جریان نشتی و افت ولتاژ
• ابعاد و جنس بدنه
• نوع کابل یا کانکتور
• طول کابل
• درجه حفاظت
• محدوده دمای کاری
• حفاظت اتصال کوتاه و پلاریته معکوس
• مقاومت در برابر لرزش، ضربه، روغن یا مواد شیمیایی
• استانداردها و تأییدیه‌های موردنیاز پروژه

راهنمای انتخاب سنسور القایی

نخست باید مشخص شود هدف واقعاً فلزی است. اگر قطعه غیرفلزی باشد، سنسور القایی انتخاب مناسبی نیست. جنس فلز و حداقل ابعاد قطعه نیز باید از ابتدا مشخص شوند.

در مرحله بعد، فاصله واقعی بین سطح سنسور و هدف اندازه‌گیری شود. این فاصله باید با حاشیه اطمینان داخل محدوده عملکرد تضمین‌شده قرار گیرد. تغییر مکان قطعه، لقی مکانیکی و لرزش دستگاه نیز در محاسبه فاصله لحاظ شود.

سپس نوع نصب بررسی شود. برای نصب هم‌سطح در بدنه فلزی، مدل Flush مناسب است. برای دستیابی به فاصله بیشتر می‌توان مدل Non-flush را بررسی کرد، اما فضای آزاد اطراف سطح فعال باید رعایت شود.

نوع ورودی کنترلر مرحله بعدی است. ورودی PLC می‌تواند با خروجی PNP یا NPN سازگار باشد. ولتاژ تغذیه، جریان ورودی و منطق NO یا NC نیز باید با طراحی مدار تطبیق داده شوند.

اگر قطعه با سرعت زیاد حرکت می‌کند، فرکانس سوئیچینگ سنسور اهمیت پیدا می‌کند. این موضوع در شمارش قطعات کوچک، تشخیص دندانه‌ها و کنترل محورهای سریع ضروری است. سرعت PLC یا کنترلر نیز باید برای دریافت پالس‌ها کافی باشد.

شرایط محیطی آخرین بخش انتخاب نیست و باید از ابتدا بررسی شود. وجود روغن، آب، بخار، براده، مواد شیمیایی، دمای بالا یا شست‌وشوی پرفشار می‌تواند انتخاب مدل را تغییر دهد. درجه حفاظت IP به‌تنهایی تمام مقاومت‌های محیطی را مشخص نمی‌کند.

نصب و سیم‌بندی سنسور القایی

پیش از نصب، سطح فعال سنسور و جهت ورود هدف مشخص شود. هدف باید از ناحیه‌ای عبور کند که در نمودار عملکرد سازنده تعریف شده است. انحراف زیاد یا عبور از لبه میدان می‌تواند تکرارپذیری را کاهش دهد.

در مدل‌های Flush و Non-flush، فاصله از فلزات اطراف متفاوت است. همچنین دو سنسور نزدیک به یکدیگر می‌توانند تداخل متقابل ایجاد کنند. حداقل فاصله نصب باید از دیتاشیت همان مدل استخراج شود.

در بسیاری از سنسورهای DC سه‌سیمه، سیم قهوه‌ای برای مثبت، آبی برای منفی و مشکی برای خروجی استفاده می‌شود. بااین‌حال، اتصال تنها بر اساس رنگ توصیه نمی‌شود. نقشه سیم‌بندی چاپ‌شده روی بدنه یا دیتاشیت کد محصول اولویت دارد.

برای مدل‌های کانکتوری باید پین‌آوت M8 یا M12 بررسی شود. یکسان بودن ظاهر کانکتور به معنای یکسان بودن عملکرد پایه‌ها نیست. کابل رابط نیز باید تعداد رشته، جنس روکش و درجه حفاظت مناسب داشته باشد.

بدنه رزوه‌دار نباید با گشتاور بیش از حد بسته شود. فشار زیاد مهره می‌تواند به بدنه یا بخش داخلی سنسور آسیب بزند. استفاده از براکت مناسب، مهره استاندارد و رعایت گشتاور اعلام‌شده ضروری است.

کابل سنسور بهتر است از کابل‌های قدرت، خروجی اینورتر و منابع نویز فاصله داشته باشد. در صورت نیاز باید مسیر کابل، شیلدینگ و اتصال زمین مطابق دستورالعمل سازنده انجام شود. کابل نباید در محل ورود به سنسور تحت کشش یا خم‌شدگی شدید قرار گیرد.

پس از نصب، عملکرد سنسور در تمام موقعیت‌های مکانیکی آزمایش شود. روشن‌شدن LED تنها نشان‌دهنده تغییر وضعیت داخلی است و صحت دریافت سیگنال در PLC را تضمین نمی‌کند. وضعیت ورودی کنترلر نیز باید هم‌زمان کنترل شود.

تجهیزات جانبی سنسور القایی

براکت و بست نصب از مهم‌ترین تجهیزات جانبی سنسور القایی هستند. این قطعات امکان تثبیت، تنظیم و تعویض آسان‌تر حسگر را فراهم می‌کنند. جنس براکت و اثر آن بر میدان سنسور باید در طراحی لحاظ شود.

کانکتورهای M8 و M12، کابل رابط و کابل‌های سوکت‌دار نیز کاربرد زیادی دارند. نوع مستقیم یا زاویه‌دار کانکتور بر فضای نصب اثر می‌گذارد. درجه حفاظت اتصال کامل باید با محیط کار هماهنگ باشد.

ماژول ورودی PLC، رله واسط، مبدل سیگنال و جعبه توزیع سنسور از دیگر تجهیزات مرتبط هستند. برای سنسور NAMUR نیز معمولاً آمپلی‌فایر یا بریر سازگار نیاز است. مشخصات الکتریکی تجهیزات واسط باید با خروجی سنسور مطابقت داشته باشد.

محافظ مکانیکی سنسور در نقاطی که احتمال ضربه وجود دارد مفید است. این محافظ نباید میدان تشخیص را مختل کند. طراحی آن باید دسترسی لازم برای تنظیم و تعویض سنسور را نیز حفظ کند.

عوامل مؤثر بر قیمت سنسور القایی

قیمت سنسور القایی به برند، فاصله تشخیص، نوع خروجی و ساختار بدنه بستگی دارد. مدل‌های استاندارد معمولاً قیمت متفاوتی نسبت به نمونه‌های Factor 1، NAMUR، فاصله‌بلند یا دارای IO-Link دارند.

جنس بدنه، درجه حفاظت و مقاومت محیطی نیز روی قیمت اثر می‌گذارند. محصولات مناسب دمای بالا، محیط جوشکاری، صنایع غذایی یا محیط‌های مستعد انفجار معمولاً ساختار تخصصی‌تری دارند. این ویژگی‌ها تنها زمانی ارزشمند هستند که با شرایط واقعی پروژه هماهنگ باشند.

نوع اتصال نیز در قیمت نهایی مؤثر است. مدل کابلی ممکن است در ابتدا به تجهیزات جانبی کمتری نیاز داشته باشد. مدل کانکتوری تعویض و تعمیرات را ساده‌تر می‌کند، اما به کابل رابط سازگار نیاز دارد.

برای مقایسه قیمت سنسور القایی، فقط فاصله تشخیص یا قطر بدنه را ملاک قرار ندهید. دو حسگر با ظاهر مشابه ممکن است از نظر خروجی، فرکانس، حفاظت و شرایط نصب کاملاً متفاوت باشند. مقایسه باید براساس کد کامل و مشخصات فنی انجام شود.

خرید سنسور القایی

پیش از خرید سنسور القایی، اطلاعات مدار و محل نصب را آماده کنید. نوع فلز، فاصله هدف، سرعت حرکت، ولتاژ تغذیه و ورودی PLC از اطلاعات ضروری هستند. ابعاد محل نصب و محدودیت فضای کابل نیز باید مشخص شوند.

در زمان استعلام فروش سنسور القایی، کد کامل محصول اهمیت زیادی دارد. حذف یک حرف یا عدد از کد می‌تواند نوع خروجی، طول کابل یا وضعیت NO و NC را تغییر دهد. برای جایگزینی یک سنسور قدیمی، تصویر برچسب و نقشه سیم‌بندی آن نیز مفید است.

انتخاب ارزان‌ترین مدل بدون توجه به شرایط محیطی می‌تواند هزینه توقف دستگاه را افزایش دهد. در مقابل، خرید مدل تخصصی بدون نیاز واقعی نیز هزینه اضافی ایجاد می‌کند. انتخاب فنی درست باید بین قابلیت‌ها، دوام و قیمت تعادل برقرار کند.
