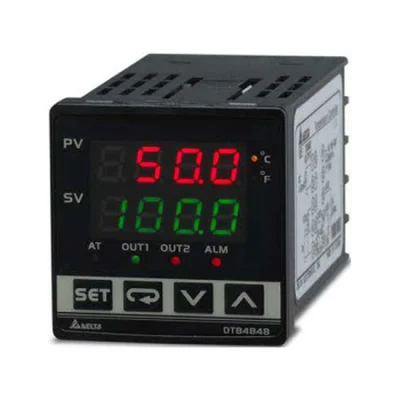

کنترلر دما یکی از تجهیزات اصلی در اتوماسیون و کنترل فرآیندهای حرارتی است. این دستگاه مقدار دما را از Sensor دریافت می‌کند، آن را با Setpoint تعیین‌شده مقایسه می‌کند و سپس بر اساس روش کنترلی انتخاب‌شده فرمان لازم را به Heater، SSR، Relay، Contactor، Valve یا سایر اجزای سیستم می‌دهد.
ساده‌ترین Temperature Controllerها با روش ON/OFF کار می‌کنند، اما در فرآیندهایی که پایداری بیشتر و نوسان کمتر دما اهمیت دارد، معمولاً PID Control استفاده می‌شود. مدل‌های پیشرفتهتر می‌توانند Auto-Tuning، Heating/Cooling Control، Alarm، Current Transformer Input، Analog Output و RS485 نیز داشته باشند.
انتخاب صحیح کنترلر فقط با توجه به Range دما انجام نمیشود. Sensor Type، نوع Control Output، توان Load، سرعت پاسخ فرآیند، Accuracy، Supply Voltage، Communication و ابعاد Panel Cutout نیز باید بررسی شوند. بهخصوص در Replacement، کد کامل Controller قبلی و Terminal Wiring اهمیت زیادی دارند.
کنترلر دما چیست؟
Temperature Controller دستگاهی است که یک Process Value یا PV را از Sensor دما دریافت می‌کند و آن را با Set Value یا SV مقایسه می‌کند. اگر بین PV و SV اختلاف وجود داشته باشد، Controller خروجی را برای نزدیک‌کردن دمای واقعی به Setpoint تنظیم می‌کند.
برای مثال اگر Setpoint روی 150°C قرار داشته باشد و Sensor مقدار 140°C را اندازه بگیرد، Controller بر اساس الگوریتم انتخاب‌شده فرمان افزایش Heating را صادر می‌کند. وقتی دما به محدوده هدف نزدیک شود، خروجی کاهش پیدا می‌کند یا متوقف می‌شود.
Measurement
دریافت دما از Thermocouple، RTD یا سایر Sensorهای سازگار.
Control
مقایسه PV و SV و اجرای ON/OFF یا PID Control.
Output
فرمان به Relay، SSR، Analog Output یا تجهیزات کنترلی دیگر.
کنترل ON/OFF و PID چه تفاوتی دارند؟
ON/OFF Control ساده‌ترین روش کنترل دما است. در این حالت Output یا روشن است یا خاموش. وقتی دما از مقدار تعیین‌شده پایین‌تر قرار گیرد Heater روشن می‌شود و پس از عبور از حد مشخص خاموش می‌شود.
برای جلوگیری از روشن و خاموش شدن سریع، معمولاً Hysteresis تعریف می‌شود. این روش برای فرآیندهایی که نوسان محدود دما مشکل خاصی ایجاد نمی‌کند، ساده و اقتصادی است.
PID Control خروجی را متناسب با رفتار فرآیند تنظیم می‌کند. پارامترهای Proportional، Integral و Derivative کمک می‌کنند Overshoot و نوسان کاهش پیدا کند و دما با پایداری بیشتری به Setpoint برسد.
| روش کنترل |
عملکرد |
کاربرد کلی |
| ON/OFF |
خروجی کاملاً روشن یا خاموش |
فرآیندهای ساده با حساسیت کمتر |
| PID |
تنظیم تدریجی خروجی بر اساس خطای دما |
فرآیندهای دقیق و پایدارتر |
Auto-Tuning در کنترلر دما
در PID Controller باید پارامترهای P، I و D متناسب با رفتار حرارتی سیستم تنظیم شوند. اگر این مقادیر نامناسب باشند، فرآیند می‌تواند کند، ناپایدار یا دارای Overshoot زیاد باشد.
Auto-Tuning قابلیتی است که Controller با بررسی Response فرآیند، پارامترهای PID را به‌صورت خودکار محاسبه می‌کند. این ویژگی Commissioning اولیه را ساده‌تر می‌کند، اما نتیجه نهایی همچنان باید در شرایط واقعی ماشین بررسی شود.
ورودی Thermocouple
Thermocouple یکی از رایج‌ترین Sensorهای مورد استفاده با کنترلرهای دما است. Typeهایی مانند K، J، T، E، N، R، S و B در مدل‌های مختلف Controller پشتیبانی می‌شوند.
هر Thermocouple محدوده اندازه‌گیری، جنس و رفتار متفاوتی دارد. برای مثال Type K در بسیاری از کاربردهای عمومی و دماهای نسبتاً بالا استفاده می‌شود، در حالی که انتخاب Typeهای R، S یا B برای شرایط دمایی خاص انجام می‌شود.
نوع Thermocouple تنظیم‌شده در Controller باید دقیقاً با Sensor متصل‌شده یکسان باشد. انتخاب Input Type اشتباه باعث نمایش نادرست دما می‌شود.
ورودی RTD و Pt100
RTD برای اندازه‌گیری دقیق دما در بسیاری از فرآیندهای صنعتی استفاده می‌شود و Pt100 یکی از شناخته‌شده‌ترین انواع آن است. بعضی کنترلرها علاوه بر Pt100 از Sensorهای RTD دیگر نیز پشتیبانی می‌کنند.
در Pt100 سه‌سیمه، Controller می‌تواند اثر مقاومت سیم را بهتر جبران کند. Wiring باید دقیقاً مطابق Terminal Diagram دستگاه انجام شود و اتصال Thermocouple و RTD به Terminalهای یکسان نباید بدون بررسی Manual انجام شود.
Universal Input در کنترلر دما
بعضی Temperature Controllerها دارای Universal Input هستند. این مدل‌ها می‌توانند چند نوع Thermocouple، RTD و حتی Analog Signal را با تنظیم Parameter مربوطه دریافت کنند.
در نمونه‌های صنعتی پیشرفته، ورودی‌هایی مانند 4–20mA، 0–20mA، 0–5V، 1–5V و 0–10V نیز در کنار Sensorهای دما وجود دارند. این ویژگی باعث می‌شود دستگاه برای Process Controlهای فراتر از Temperature نیز قابل استفاده باشد.
| نوع Input |
نمونه |
کاربرد |
| Thermocouple |
K / J / T / R / S / B |
اندازه‌گیری دما در Rangeهای مختلف |
| RTD |
Pt100 |
اندازه‌گیری دقیق‌تر در فرآیندهای مربوطه |
| Current |
4–20mA / 0–20mA |
Process Transmitter در مدل‌های Universal |
| Voltage |
0–10V / 1–5V |
Process Control در مدل‌های سازگار |
خروجی Relay کنترلر دما
Relay Output یکی از رایج‌ترین خروجی‌های Temperature Controller است. Contact داخلی بر اساس فرمان Controller باز یا بسته می‌شود و می‌تواند مدار فرمان Heater، Contactor یا Relay واسط را کنترل کند.
Relay مکانیکی دارای عمر الکتریکی محدود است و برای سوئیچینگ بسیار سریع مناسب نیست. اگر PID Control با Cycle Time کوتاه مورد نیاز باشد، استفاده از SSR Drive Output معمولاً انتخاب مناسب‌تری است.
نکته مهم خروجی Relay
ظرفیت Contact کنترلر باید با Load بررسی شود. در Heaterهای پرتوان، خروجی Controller معمولاً برای فرمان Contactor یا تجهیز واسط استفاده می‌شود و نباید بدون محاسبه Load مستقیماً Heater بزرگ را قطع و وصل کند.
خروجی SSR
SSR Drive Output یک Voltage Signal کم‌قدرت برای فرمان به Solid State Relay ایجاد می‌کند. خود این خروجی برای تغذیه مستقیم Heater طراحی نشده است.
SSR می‌تواند Load قدرت را با سرعت بیشتر و بدون Contact مکانیکی قطع و وصل کند. به همین دلیل برای PID Heating و فرآیندهایی که تعداد Switching زیاد است، ترکیب PID Controller و SSR بسیار رایج است.
Current Rating، Voltage Class، Heat Sink و شرایط Cooling خود SSR نیز باید جداگانه انتخاب شوند.
خروجی 4–20mA در کنترلر دما
بعضی مدل‌ها دارای Linear Current Control Output مانند 4–20mA هستند. این Output می‌تواند برای فرمان متناسب به Power Controller، Thyristor Unit، Valve یا سایر تجهیزات دارای Analog Input استفاده شود.
بعضی Controllerها علاوه بر Control Output، Transfer Output نیز دارند و می‌توانند PV یا پارامتر دیگری را به شکل 4–20mA برای PLC، Recorder یا سیستم مانیتورینگ ارسال کنند.
Control Output و Transfer Output دو Function متفاوت هستند و هنگام خرید باید نوع خروجی دقیق از Order Code دستگاه مشخص شود.
Heating و Cooling Control
در یک فرآیند ساده فقط Heating Control لازم است، اما بعضی ماشین‌ها به Heating و Cooling هم‌زمان نیاز دارند. برای مثال در قالب تزریق پلاستیک ممکن است Heater دما را بالا ببرد و Cooling Circuit هنگام افزایش بیش از حد دما وارد مدار شود.
Temperature Controllerهای سازگار می‌توانند Control Output جداگانه برای Heating و Cooling داشته باشند. PID Parameterها و Control Band بخش Cooling نیز در مدل‌های پیشرفته قابل تنظیم هستند.
Alarm در کنترلر دما
Alarm Output برای تشخیص شرایطی مانند High Temperature، Low Temperature یا انحراف دما از Setpoint استفاده می‌شود. بعضی Controllerها چند Auxiliary Output دارند که می‌توان آن‌ها را برای Alarmهای متفاوت تنظیم کرد.
در مدل‌های پیشرفته Alarm Delay نیز قابل تنظیم است تا تغییر کوتاه‌مدت دما باعث Alarm ناخواسته نشود. Heater Burnout Alarm نیز در برخی مدل‌ها با کمک CT Input قابل پیاده‌سازی است.
Heater Burnout Alarm و CT
بعضی Temperature Controllerها ورودی Current Transformer دارند. CT جریان Heater را اندازه‌گیری می‌کند و Controller می‌تواند کاهش یا قطع غیرعادی Current را به‌عنوان احتمال خرابی Heater تشخیص دهد.
این Function در دستگاه‌هایی که خرابی Heater باید سریع تشخیص داده شود مفید است. قابلیت CT Input در همه Controllerها وجود ندارد و باید مدل دقیق بررسی شود.
RS485 و Modbus در کنترلر دما
RS485 به PLC، HMI یا کامپیوتر اجازه می‌دهد PV، SV، Alarm و Parameterهای Controller را از طریق شبکه دریافت یا تنظیم کند. Modbus RTU یکی از Protocolهای رایج در این کاربرد است.
برای نمونه بعضی مدل‌های Omron E5CC از RS485 با Modbus یا CompoWay/F پشتیبانی می‌کنند. در خانواده TK4S اتونیکس نیز RS485 به‌عنوان Option در مدل‌های مربوطه ارائه می‌شود.
وجود Connector یا RS485 به‌تنهایی کافی نیست. Protocol، Baud Rate، Address و Register Map باید با Master شبکه هماهنگ شوند.
کنترلر برنامه‌پذیر دما
در فرآیندهایی که Setpoint در طول زمان باید تغییر کند، Programmable Temperature Controller استفاده می‌شود. به‌جای نگه‌داشتن یک دمای ثابت، چند مرحله یا Segment برای دما و زمان تعریف می‌شوند.
این Function در کوره، Oven، عملیات حرارتی و فرآیندهای Ramp/Soak کاربرد دارد. برای نمونه خانواده E5CC-T Omron امکان تعریف Program چندمرحله‌ای را ارائه می‌کند.
ابعاد کنترلر دما
Temperature Controllerها در اندازه‌های Panel Mount مختلف عرضه می‌شوند. 48×48mm، 48×96mm، 72×72mm و 96×96mm از ابعاد رایج در بازار هستند، اما مدل دقیق هر برند باید جداگانه بررسی شود.
در Replacement فقط ابعاد Front Panel کافی نیست و Panel Cutout و Depth پشت تابلو نیز اهمیت دارند. Terminal Arrangement مدل جدید نیز ممکن است با Controller قبلی متفاوت باشد.
کاربرد کنترلر دما صنعتی
- کوره و Oven صنعتی
- ماشین‌آلات بسته‌بندی
- دستگاه تزریق پلاستیک و قالب
- Heater و المنت صنعتی
- ماشین‌آلات مواد غذایی
- سیستم‌های سرمایش و گرمایش
- خشک‌کن صنعتی
- آزمایشگاه و تجهیزات حرارتی
- Hot Runner و تجهیزات قالب
- فرآیندهای Heat Treatment
راهنمای انتخاب کنترلر دما
-
Sensor را مشخص کنید:
Thermocouple، Pt100 یا سایر RTDها باید با Input دستگاه سازگار باشند.
-
Range دما را بررسی کنید:
Controller و Sensor هر دو باید محدوده دمای فرآیند را پوشش دهند.
-
روش کنترل را تعیین کنید:
ON/OFF یا PID بر اساس دقت و رفتار فرآیند انتخاب شود.
-
Control Output را مشخص کنید:
Relay، SSR Drive یا 4–20mA بر اساس تجهیز قدرت انتخاب شود.
-
Heating/Cooling را بررسی کنید:
اگر هر دو لازم هستند، Controller باید Output و Function مناسب داشته باشد.
-
Alarmها را تعیین کنید:
تعداد و نوع Alarm مورد نیاز قبل از انتخاب Order Code مشخص شوند.
-
Communication را بررسی کنید:
در صورت اتصال به PLC، وجود RS485 و Protocol مناسب بررسی شود.
-
Supply Voltage را کنترل کنید:
100–240VAC یا 24VAC/DC و سایر نسخه‌ها باید با تابلو هماهنگ باشند.
-
ابعاد نصب را اندازه بگیرید:
Front Size، Panel Cutout و Depth باید با تابلو تطبیق داشته باشند.
-
کد کامل مدل را بررسی کنید:
دو Controller از یک سری ممکن است Input و Outputهای متفاوتی داشته باشند.
انتخاب کنترلر دما برای SSR
اگر Heater توسط Solid State Relay کنترل می‌شود، Controller باید SSR Drive Output مناسب داشته باشد. این Output یک Signal کنترلی DC است و نباید با AC Relay Output اشتباه گرفته شود.
سپس SSR بر اساس Voltage و Current واقعی Heater انتخاب می‌شود. Heat Sink مناسب و Derating نیز باید در طراحی بخش قدرت در نظر گرفته شوند.
جایگزینی کنترلر دما قدیمی
هنگام Replacement ابتدا Sensor Type دستگاه موجود مشخص شود. Thermocouple K، Thermocouple J و Pt100 Wiring و تنظیم یکسانی ندارند.
سپس Control Output بررسی شود. جایگزین‌کردن Controller دارای Relay Output با مدل SSR Output بدون تغییر Wiring صحیح نیست. Alarm، RS485، Supply Voltage و Panel Cutout نیز باید مقایسه شوند.
بهتر است پیش از تعویض، عکس Label دستگاه، Order Code، Terminal Wiring، Sensor و Parameterهای اصلی ثبت شوند.
قیمت کنترلر دما
قیمت Temperature Controller به روش کنترل، Universal Input، نوع Output، تعداد Alarm، RS485، Auto-Tuning، Programmable بودن، ابعاد و برند بستگی دارد.
یک Controller ساده ON/OFF با Relay Output از نظر امکانات با PID Controller دارای SSR، Analog Output، CT Input و RS485 یکسان نیست. بنابراین مقایسه قیمت باید بین مدل‌های دارای مشخصات مشابه انجام شود.
برای استعلام دقیق بهتر است Sensor Type، خروجی مورد نیاز، Voltage، ابعاد و کد Controller قبلی اعلام شوند. در پروژه جدید نیز مشخصات Heater یا Cooling System به انتخاب خروجی مناسب کمک می‌کنند.
خرید کنترلر دما
برای خرید کنترلر دما ابتدا Sensor، Range دما و روش کنترل را مشخص کنید. سپس Relay، SSR یا Analog Output، تعداد Alarm و Communication مورد نیاز تعیین شوند.
در دستگاه موجود، عکس واضح Front Panel، Label، Wiring Terminalها و Sensor متصل‌شده کمک می‌کنند مدل جایگزین با خطای کمتری انتخاب شود. ظاهر مشابه یا ابعاد یکسان به معنی سازگاری کامل دو Controller نیست.
سوالات متداول کنترلر دما
کنترلر دما چیست؟
Temperature Controller دما را از Sensor دریافت می‌کند و با مقایسه آن با Setpoint، خروجی لازم برای Heating یا Cooling را ایجاد می‌کند.
تفاوت PID و ON/OFF چیست؟
ON/OFF خروجی را کاملاً روشن یا خاموش می‌کند، اما PID مقدار خروجی را بر اساس خطای دما تنظیم می‌کند تا نوسان و Overshoot کاهش پیدا کند.
کنترلر دما با چه Sensorهایی کار می‌کند؟
بسته به مدل، Thermocoupleهایی مانند K، J، T، R و S و RTDهایی مانند Pt100 قابل استفاده هستند. مدل‌های Universal گزینههای بیشتری دارند.
تفاوت خروجی Relay و SSR چیست؟
Relay یک Contact مکانیکی دارد، اما SSR Drive برای فرمان به Solid State Relay استفاده می‌شود و برای Switching سریعتر در PID Heating مناسبتر است.
Auto-Tuning در کنترلر دما چیست؟
Auto-Tuning رفتار فرآیند را بررسی می‌کند و مقادیر اولیه مناسب برای پارامترهای PID را به‌صورت خودکار محاسبه می‌کند.
آیا کنترلر دما خروجی 4–20mA دارد؟
بعضی مدل‌ها دارای 4–20mA Control Output یا Transfer Output هستند. نوع دقیق Output باید از کد مدل بررسی شود.
آیا کنترلر دما به PLC متصل می‌شود؟
مدل‌های دارای RS485 و Protocol مناسب مانند Modbus می‌توانند PV، SV و Parameterهای دیگر را با PLC یا HMI تبادل کنند.
برای Heater بهتر است Relay استفاده شود یا SSR؟
برای Switching کمتعداد Relay قابل استفاده است. در PID Control با Switching زیاد معمولاً SSR مناسبتر است، اما توان و شرایط حرارتی SSR باید جداگانه محاسبه شوند.
برای خرید کنترلر دما چه اطلاعاتی لازم است؟
Sensor Type، Range دما، PID یا ON/OFF، Relay یا SSR یا Analog Output، Alarm، RS485، Supply Voltage و ابعاد نصب مهمترین اطلاعات انتخاب هستند.
خرید و استعلام قیمت کنترلر دما
برای انتخاب کنترلر دما، Sensor Type، Range، روش کنترل، نوع خروجی، Alarm، Communication، Supply Voltage و ابعاد نصب را مشخص کنید. در پروژه جایگزینی، کد کامل Controller و Wiring موجود بهترین مبنای انتخاب هستند.
برای راهنمای خرید و دریافت قیمت کنترلر دما با شماره
03191091031
تماس بگیرید.
