برای خرید HMI مناسب، فقط اندازه نمایشگر یا برند دستگاه کافی نیست. HMI بخشی از سیستم اتوماسیون صنعتی است و باید بتواند با PLC، اینورتر، Servo Drive، کنترلر و سایر تجهیزات پروژه ارتباط پایدار برقرار کند. نوع پورت، پروتکل ارتباطی، اندازه صفحه، رزولوشن، حافظه، Data Logging و شرایط محیطی از مهم‌ترین عوامل انتخاب هستند.
HMI یا Human Machine Interface به معنی رابط انسان و ماشین است. این تجهیز اطلاعات سیستم کنترل را به شکل گرافیکی در اختیار اپراتور قرار می‌دهد و به کاربر اجازه می‌دهد وضعیت ماشین را مشاهده کند، فرمان صادر کند، Setpointها را تغییر دهد، Alarmها را بررسی کند و در صورت طراحی مناسب، Trend و اطلاعات تولید را نیز مشاهده کند.
HMIهای صنعتی از پنلهای کوچک برای ماشین‌های ساده تا نمایشگرهای بزرگ و شبکه‌ای برای خطوط پیچیده عرضه می‌شوند. برخی مدل‌های جدید امکاناتی مانند Ethernet، OPC UA، MQTT، Web Interface، Cloud Connectivity و ارتباط بیسیم دارند، اما این ویژگیها عمومی نیستند و باید برای مدل دقیق بررسی شوند.
HMI چیست؟
HMI یک رابط گرافیکی بین اپراتور و ماشین است. در یک سیستم معمول، PLC وظیفه کنترل منطق و فرایند را بر عهده دارد و HMI اطلاعات PLC را خوانده و به شکل صفحه‌های گرافیکی، عدد، نمودار، Alarm و وضعیت تجهیزات نمایش می‌دهد.
اپراتور نیز می‌تواند از طریق صفحه لمسی یا کلیدهای تعریف‌شده، فرمان‌هایی مانند Start، Stop، Reset، تغییر سرعت، تنظیم دما یا تغییر Setpoint را ارسال کند. این فرمان‌ها معمولاً به PLC یا کنترلر اصلی منتقل می‌شوند و منطق نهایی کنترل در برنامه PLC اجرا می‌شود.
نمایش اطلاعات
مشاهده وضعیت موتور، سنسور، فشار، دما، سرعت و سایر متغیرهای ماشین.
کنترل اپراتور
ارسال فرمان، تغییر Setpoint و انتخاب Mode کاری از طریق صفحه گرافیکی.
Alarm و Monitoring
نمایش خطاها، هشدارها، Trend و وضعیت لحظهای سیستم.
تفاوت HMI و PLC چیست؟
PLC و HMI نقش یکسانی ندارند. PLC کنترلر اصلی سیستم است و منطق برنامه، Interlockها، Timer، Counter، PID و دستورات کنترلی را اجرا می‌کند. HMI بیشتر نقش رابط کاربری، مانیتورینگ و ورود اطلاعات توسط اپراتور را بر عهده دارد.
در بسیاری از ماشین‌ها HMI بدون PLC نمی‌تواند منطق اصلی ماشین را اجرا کند، مگر اینکه محصول مورد نظر دارای PLC داخلی یا Controller Function باشد. بنابراین در طراحی استاندارد بهتر است نقش HMI و PLC از ابتدا مشخص شود.

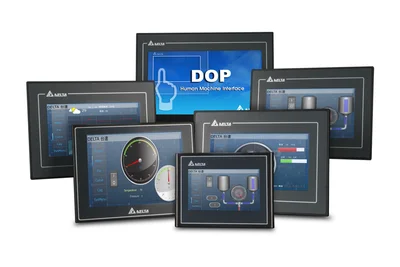

انواع HMI صنعتی
HMIهای صنعتی از نظر اندازه، ساختار و امکانات در چند سطح قرار می‌گیرند. نوع مناسب باید با پیچیدگی ماشین، تعداد صفحه‌ها، مقدار اطلاعات و نوع ارتباط پروژه هماهنگ باشد.
| نوع HMI |
ویژگی کلی |
کاربرد |
| Basic HMI |
صفحه ساده با ارتباط سریال یا شبکه محدود |
ماشین‌های کوچک و کنترل عمومی |
| Standard HMI |
Ethernet، Data Logging و امکانات گرافیکی بیشتر |
ماشین‌آلات متوسط و خطوط تولید |
| Advanced HMI |
شبکه، Remote Monitoring و امکانات پردازشی پیشرفته‌تر |
سیستم‌های پیچیده و چندکنترلره |
| Handheld HMI |
پنل قابل حمل برای کنترل نزدیک ماشین |
راه‌اندازی، Jog و سرویس ماشین |
| Text Panel |
نمایش ساده متن و مقادیر |
ماشین‌های ساده و کاربردهای اقتصادی |
انتخاب اندازه صفحه HMI
اندازه صفحه نمایش یکی از اولین مواردی است که هنگام انتخاب HMI دیده می‌شود، اما بزرگ‌تر بودن صفحه همیشه به معنی انتخاب بهتر نیست. تعداد اطلاعاتی که باید در هر صفحه نمایش داده شوند، فاصله اپراتور از دستگاه و فضای تابلو باید هم‌زمان بررسی شوند.
HMIهای صنعتی در اندازه‌های متنوع عرضه می‌شوند و سایزهایی مانند 4.3، 7، 10 و 15 اینچ در بازار رایج هستند. با این حال ابعاد Cutout، نسبت تصویر و رزولوشن بین مدل‌ها متفاوت است و هنگام جایگزینی یک HMI قدیمی باید نقشه ابعادی مدل جدید بررسی شود.
رزولوشن و کیفیت نمایش HMI
رزولوشن بالاتر امکان نمایش جزئیات بیشتر را فراهم می‌کند، اما کیفیت طراحی صفحه نیز اهمیت زیادی دارد. اگر صفحه با تعداد زیادی عدد، Alarm، کلید و نمودار شلوغ شود، حتی نمایشگر با رزولوشن بالا نیز تجربه کاربری مناسبی ایجاد نمی‌کند.
روشنایی، زاویه دید، نوع پنل و کیفیت Touch نیز باید بر اساس محل نصب بررسی شوند. پنلی که داخل سالن استفاده می‌شود ممکن است برای محیطی با نور شدید یا شرایط سخت صنعتی انتخاب مناسبی نباشد.
ارتباط HMI با PLC
مهم‌ترین شرط انتخاب HMI، امکان ارتباط صحیح با PLC یا کنترلر پروژه است. HMI باید Driver یا Protocol سازگار با PLC داشته باشد و پورت فیزیکی مناسب نیز روی دستگاه موجود باشد.
RS-232
RS-485
Modbus RTU
Ethernet
Modbus TCP
Industrial Ethernet
وجود Ethernet روی HMI به معنی سازگاری با تمام PLCهای Ethernet نیست. پروتکل مورد استفاده PLC باید در لیست Driverهای نرم‌افزار HMI وجود داشته باشد. در پروژه جایگزینی نیز بررسی Address Mapping و Data Typeها اهمیت زیادی دارد.
پورت‌های HMI صنعتی
بسته به مدل، HMI می‌تواند دارای Serial Port، Ethernet، USB Host، USB Client، SD Card یا سایر رابط‌های ارتباطی باشد. این پورت‌ها برای ارتباط با PLC، انتقال Project، اتصال Flash Memory یا ذخیره اطلاعات استفاده می‌شوند.
تعداد پورت‌ها نیز مهم است. اگر HMI باید هم‌زمان به PLC، VFD و شبکه کارخانه متصل شود، باید معماری ارتباط از ابتدا طراحی شود و صرف وجود یک پورت سریال یا Ethernet کافی نیست.
Alarm و Trend در HMI
Alarm یکی از مهم‌ترین قابلیت‌های HMI صنعتی است. خطاهای ماشین می‌توانند با متن مشخص، زمان وقوع و وضعیت Acknowledge نمایش داده شوند تا اپراتور بتواند سریع‌تر علت توقف را تشخیص دهد.
Trend نیز برای نمایش تغییر متغیرهایی مانند دما، فشار، سرعت یا سطح در طول زمان استفاده می‌شود. در مدل‌هایی که Data Logging دارند، اطلاعات می‌توانند برای بررسی عملکرد یا تحلیل خطا ذخیره شوند.
Recipe در HMI
در ماشین‌هایی که چند محصول یا تنظیم مختلف دارند، Recipe می‌تواند مجموعه‌ای از پارامترها را با یک نام ذخیره کند. اپراتور با انتخاب Recipe مناسب، چندین Setpoint را بدون واردکردن تک‌تک مقادیر تغییر می‌دهد.
این قابلیت در ماشین‌آلات بسته‌بندی، پرکن، پخت، Mixing و خطوطی که چند فرمول تولید دارند کاربرد زیادی دارد. ظرفیت و امکانات Recipe در مدل‌های مختلف یکسان نیست.
HMI شبکه‌ای و Remote Monitoring
HMIهای جدیدتر تنها یک نمایشگر محلی نیستند. برخی مدل‌ها امکان Web Monitoring، Remote Access، MQTT، OPC UA یا اتصال به Cloud را ارائه می‌کنند و می‌توانند بخشی از معماری IIoT باشند.
این امکانات باید دقیقاً برای مدل انتخاب‌شده بررسی شوند. قابلیت Cloud یا OPC UA یک ویژگی عمومی برای تمام HMIها نیست و حتی در محصولات یک برند نیز ممکن است فقط در خانواده‌های خاص ارائه شود.
برندهای HMI صنعتی
برندهای مختلف HMI برای سطح‌های متفاوت پروژه محصول ارائه می‌کنند. هنگام انتخاب برند بهتر است علاوه بر قیمت، سازگاری با PLC، نرم‌افزار برنامه‌نویسی، دسترسی به فایل‌های پروژه و امکان تأمین مدل جایگزین نیز بررسی شوند.
HMI دلتا
خانواده‌های مختلف برای ماشین‌های ساده تا سیستم‌های شبکه‌ای و پیشرفته.
HMI ال اس
پنلهای صنعتی برای ارتباط با PLCهای LS و تجهیزات سایر برندها در مدل‌های سازگار.
HMI اینوت
پنلهای سری VT و VS برای کاربردهای مختلف اتوماسیون صنعتی.
HMI وینتک
خانواده‌های مختلف مانند cMT و سایر پنلهای صنعتی برای پروژههای مانیتورینگ و شبکه.
کاربرد HMI
- ماشین‌آلات بسته‌بندی
- ماشین‌های پرکن و درب‌بندی
- خطوط مونتاژ و تولید
- ماشین‌آلات چاپ و Labeling
- سیستم‌های کنترل دما و فشار
- کنترل پمپ و فن
- ماشین‌آلات دارای Servo و VFD
- سیستم‌های توزین
- مانیتورینگ خطوط تولید
- نمایش Alarm و داده‌های فرایندی
راهنمای خرید HMI
در خرید HMI بهتر است ابتدا کنترلرها و شبکه پروژه مشخص شوند و سپس اندازه و مدل پنل انتخاب شود. انتخاب صرفاً بر اساس قیمت یا اندازه صفحه ممکن است هنگام برنامه‌نویسی یا اتصال به PLC محدودیت ایجاد کند.
-
PLC یا کنترلر را مشخص کنید:
Driver ارتباطی HMI باید با PLC پروژه سازگار باشد.
-
اندازه صفحه را انتخاب کنید:
حجم اطلاعات، فضای تابلو و فاصله اپراتور در انتخاب سایز اهمیت دارند.
-
رزولوشن را بررسی کنید:
تعداد Objectها و جزئیات صفحه باید با رزولوشن پنل متناسب باشند.
-
پورت ارتباطی را مشخص کنید:
RS-232، RS-485 یا Ethernet باید با معماری پروژه هماهنگ باشند.
-
Data Logging را بررسی کنید:
اگر ذخیره داده نیاز است، حافظه و روش Export اطلاعات بررسی شود.
-
Remote Access را مشخص کنید:
Web، VPN، Cloud یا Remote Monitoring فقط در مدل‌های پشتیبانی‌شده قابل استفاده هستند.
-
شرایط محیطی را بررسی کنید:
دمای کاری، درجه حفاظت قسمت جلوی پنل و شرایط محیط نصب اهمیت دارند.
-
امکان جایگزینی را در نظر بگیرید:
ابعاد Cutout، نرم‌افزار و تبدیل Project در تعویض HMI قدیمی بررسی شوند.
نصب HMI روی تابلو برق
HMI معمولاً روی درب تابلو یا پنل اپراتوری نصب می‌شود. پیش از برش تابلو باید ابعاد Cutout مدل دقیق بررسی شوند، زیرا دو HMI با اندازه اسمی یکسان می‌توانند ابعاد نصب متفاوتی داشته باشند.
ولتاژ تغذیه نیز باید از مشخصات مدل بررسی شود. بسیاری از HMIهای صنعتی از 24VDC استفاده می‌کنند، اما این مقدار نباید بدون بررسی کاتالوگ برای تمام محصولات فرض شود.
کابل ارتباطی HMI بهتر است از کابل موتور و خروجی VFD فاصله داشته باشد. در ارتباط RS-485 استفاده از Wiring، Shielding و Termination صحیح می‌تواند در کاهش خطاهای ارتباطی مؤثر باشد.
جایگزینی HMI قدیمی
در جایگزینی یک HMI قدیمی، تنها اندازه صفحه اهمیت ندارد. ابتدا باید فایل Project موجود، مدل PLC، Driver ارتباطی و نسخه نرم‌افزار بررسی شوند. بعضی تولیدکنندگان ابزار Conversion برای انتقال پروژه از نسل قدیمی به جدید ارائه می‌کنند، اما نتیجه باید تست شود.
اگر Source Project موجود نباشد، ممکن است لازم باشد صفحه‌ها از ابتدا طراحی شوند. همچنین تغییر رزولوشن بین HMI قدیمی و جدید می‌تواند نیاز به اصلاح موقعیت Objectها و اندازه Fontها داشته باشد.
قیمت HMI
قیمت HMI به برند، اندازه صفحه، رزولوشن، پردازنده، حافظه، تعداد پورت‌ها، Ethernet، امکانات شبکه و قابلیت‌های نرم‌افزاری بستگی دارد. دو HMI با اندازه 7 اینچ ممکن است از نظر امکانات ارتباطی و Performance اختلاف زیادی داشته باشند.
برای مقایسه قیمت بهتر است نیاز واقعی پروژه مشخص شود. خرید یک HMI بسیار پیشرفته برای ماشین ساده می‌تواند هزینه اضافی ایجاد کند و انتخاب مدل بسیار پایه نیز ممکن است در توسعه شبکه یا Data Logging محدودیت ایجاد کند.
خرید HMI صنعتی
برای خرید HMI در پروژه جدید، ابتدا PLC، پروتکل ارتباطی، تعداد صفحه‌های مورد نیاز و امکانات جانبی مشخص شوند. سپس می‌توان اندازه، برند و سری مناسب را انتخاب کرد.
اگر هدف تعویض HMI موجود است، ارسال کد کامل مدل قبلی و مدل PLC بهترین نقطه شروع است. در صورت وجود فایل برنامه HMI، نوع نرم‌افزار و نسخه Project نیز برای انتخاب مدل جایگزین اهمیت زیادی دارند.
سوالات متداول خرید HMI
HMI چیست؟
HMI مخفف Human Machine Interface است و بهعنوان رابط گرافیکی میان اپراتور و سیستم کنترل صنعتی استفاده می‌شود.
تفاوت HMI و PLC چیست؟
PLC وظیفه اجرای منطق کنترل را بر عهده دارد، در حالی که HMI اطلاعات را نمایش می‌دهد و رابط اپراتور برای مشاهده وضعیت و ارسال فرمان است.
برای خرید HMI چه اطلاعاتی لازم است؟
مدل PLC، پروتکل ارتباطی، اندازه صفحه، رزولوشن، پورت‌ها، Data Logging، Remote Access و شرایط محیط نصب از مهم‌ترین اطلاعات انتخاب هستند.
آیا هر HMI به هر PLC متصل می‌شود؟
خیر. HMI باید Driver و پورت ارتباطی سازگار با PLC داشته باشد و تنظیمات Protocol نیز بهدرستی انجام شوند.
HMI Ethernet بهتر است یا سریال؟
انتخاب به معماری پروژه بستگی دارد. برای یک ارتباط ساده RS-485 می‌تواند کافی باشد، اما شبکههای چندتجهیزه، Remote Monitoring یا تبادل داده بیشتر می‌توانند به Ethernet نیاز داشته باشند.
آیا HMI اطلاعات را ذخیره می‌کند؟
برخی مدل‌ها قابلیت Data Logging، Alarm History و ذخیره اطلاعات روی حافظه داخلی، USB یا SD Card دارند. امکانات دقیق باید برای مدل مورد نظر بررسی شوند.
آیا می‌توان HMI قدیمی را با مدل جدید جایگزین کرد؟
در بسیاری از موارد بله، اما ابعاد Cutout، Driver PLC، رزولوشن، پورت ارتباطی و قابلیت تبدیل فایل Project باید بررسی شوند.
قیمت HMI به چه عواملی بستگی دارد؟
برند، اندازه و رزولوشن صفحه، پردازنده، حافظه، Ethernet، تعداد پورت‌ها، قابلیت Data Logging و امکانات شبکه از عوامل اصلی تعیین قیمت هستند.
خرید و استعلام قیمت HMI
برای انتخاب HMI، مدل PLC، پروتکل ارتباطی، اندازه صفحه، رزولوشن، Ethernet، Data Logging و توسعه آینده سیستم را بررسی کنید. انتخاب پنل باید بر اساس معماری واقعی ماشین انجام شود.
