تایمر صنعتی یا Timer Relay یکی از تجهیزات پرکاربرد مدار فرمان است که بر اساس زمان، وضعیت یک Output را تغییر می‌دهد. در ساده‌ترین حالت، Timer پس از دریافت برق یا Signal ورودی شروع به شمارش می‌کند و پس از رسیدن به زمان تنظیم‌شده Contact یا خروجی خود را تغییر می‌دهد.
کاربرد تایمر فقط ایجاد یک تأخیر ساده نیست. مدل‌های مختلف می‌توانند تأخیر در وصل، تأخیر در قطع، Interval، Flicker، On-Off Delay، One Shot و سیکل‌های تکرارشونده را اجرا کنند. بعضی مدل‌های دیجیتال نیز چند Function را در یک محصول ترکیب می‌کنند.
برای انتخاب صحیح باید ابتدا مشخص شود Timer در چه لحظهای Start می‌شود، Output چه رفتاری باید داشته باشد و Time Range مورد نیاز چقدر است. سپس Supply Voltage، Relay Output، Signal Input، تعداد Contact و روش نصب بررسی شوند. انتخاب فقط بر اساس ظاهر Timer یا بیشترین زمان قابل تنظیم کافی نیست.
تایمر صنعتی چیست؟
Timer یک دستگاه کنترلی است که پس از دریافت یک Start Condition، زمان تعریف‌شده را اندازه‌گیری می‌کند و سپس Output را بر اساس Function انتخاب‌شده تغییر می‌دهد.
این Start Condition می‌تواند وصل‌شدن Supply Voltage یا دریافت یک Signal خارجی باشد. تفاوت این دو روش اهمیت زیادی دارد، زیرا در Power Start زمان‌بندی هم‌زمان با برق‌دارشدن Timer آغاز می‌شود، اما در Signal Start دستگاه از قبل تغذیه دارد و یک Input جداگانه Counting را شروع می‌کند.
Delay
ایجاد تأخیر قبل یا بعد از تغییر وضعیت Output.
Interval
فعال‌کردن Output برای مدت زمان مشخص.
Flicker
ایجاد سیکل‌های تکراری روشن و خاموش.
انواع تایمر صنعتی
Timerهای صنعتی را می‌توان بر اساس روش تنظیم، Function، نوع نصب و Start Method دسته‌بندی کرد. دو گروه اصلی از نظر تنظیم، تایمرهای آنالوگ و دیجیتال هستند.
| نوع Timer |
عملکرد |
کاربرد |
| On Delay |
Output پس از گذشت زمان فعال می‌شود |
تأخیر در راه‌اندازی |
| Off Delay |
Output با تأخیر غیرفعال می‌شود |
فن، پمپ و Delay در توقف |
| Interval |
Output برای زمان معین فعال می‌ماند |
Pulse زمانی و سیکل محدود |
| Flicker |
ON و OFF به‌صورت تکراری |
Flashing و سیکل تکرارشونده |
| On-Off Delay |
تأخیر در فعال و غیرفعال شدن |
کنترل فرآیندهای دو مرحله‌ای |
| Twin Timer |
تنظیم جداگانه زمان ON و OFF |
سیکل‌های مداوم و متناوب |
تایمر On Delay
On Delay یا تأخیر در وصل یکی از رایج‌ترین Functionهای تایمر است. پس از فعال‌شدن Timer، زمان شروع به شمارش می‌کند و Output پس از پایان Set Time تغییر وضعیت می‌دهد.
برای مثال می‌توان یک Fan را 5 ثانیه بعد از روشن‌شدن ماشین فعال کرد یا راه‌اندازی دو تجهیز را با فاصله زمانی انجام داد تا جریان Inrush هم‌زمان ایجاد نشود.
در انتخاب On Delay باید مشخص شود Counting با Power On آغاز می‌شود یا Signal Input. این دو مدل از نظر Wiring و منطق مدار یکسان نیستند.
تایمر Off Delay
Off Delay برای ایجاد تأخیر در قطع Output استفاده می‌شود. در این Function، پس از حذف Signal یا شرایط Start، خروجی برای مدت زمان تنظیم‌شده همچنان در وضعیت قبلی باقی می‌ماند و سپس غیرفعال می‌شود.
یک کاربرد ساده، ادامه کار Fan بعد از خاموش‌شدن Heater یا ماشین است. Timer اجازه می‌دهد تهویه برای چند ثانیه یا چند دقیقه ادامه پیدا کند و سپس خاموش شود.
نکته انتخاب Off Delay
همه تایمرهای Off Delay ساختار داخلی یکسانی ندارند. بعضی مدل‌ها به Signal Input نیاز دارند و برخی Power Off Delay هستند. قبل از خرید Wiring و Operating Mode دقیق مدل بررسی شود.
تایمر Interval
Interval Timer معمولاً Output را با شروع Timer فعال می‌کند و پس از پایان Set Time آن را غیرفعال می‌کند. در نتیجه خروجی فقط برای یک بازه زمانی مشخص ON باقی می‌ماند.
این Function برای ایجاد Pulse زمانی، تزریق محدود، فعال‌کردن Solenoid برای مدت معین یا اجرای یک Operation کوتاه کاربرد دارد.
Flicker Timer
Flicker Timer خروجی را به‌صورت متناوب ON و OFF می‌کند. این Function می‌تواند با ON Start یا OFF Start اجرا شود و در بعضی مدل‌ها زمان ON و OFF برابر است.
کاربردهایی مانند چراغ هشدار چشمک‌زن، پمپ‌کاری متناوب، Lubrication Cycle و فعال‌سازی دوره‌ای تجهیزات از نمونه‌های استفاده از Flicker هستند.
Twin Timer
Twin Timer امکان تنظیم جداگانه زمان ON و OFF را فراهم می‌کند. برای مثال تجهیز می‌تواند 10 ثانیه روشن و 30 ثانیه خاموش باشد و این سیکل به‌طور مداوم تکرار شود.
این ساختار نسبت به Flicker ساده انعطاف بیشتری دارد، زیرا زمان روشن و خاموش لزوماً برابر نیستند. در مدل‌های صنعتی مانند بعضی خانواده‌های Omron، Twin Timer به‌صورت Function مستقل ارائه می‌شود.
تایمر دیجیتال صنعتی
Digital Timer زمان را روی Display نمایش می‌دهد و معمولاً تنظیم دقیق‌تر و Range گسترده‌تری نسبت به مدل‌های Dial Type دارد. Function و Time Unit از طریق کلیدها یا Menu دستگاه انتخاب می‌شوند.
مدل‌های دیجیتال Multi-Function می‌توانند چندین Mode زمانی را در یک دستگاه ارائه کنند. برای مثال خانواده H5CC Omron دارای Rangeهای متعدد از میلی‌ثانیه تا ساعت و Modeهای مختلف Timing است.
مزیت دیگر Display دیجیتال این است که Set Value و در بسیاری از مدل‌ها Present Value قابل مشاهده هستند. این ویژگی برای تنظیم و عیب‌یابی فرآیند مفید است.
تایمر آنالوگ صنعتی
Analog Timer معمولاً با Dial یا Knob تنظیم می‌شود و کاربری بسیار ساده‌ای دارد. کاربر Range و Time Unit را انتخاب کرده و زمان مورد نظر را با ولوم تنظیم می‌کند.

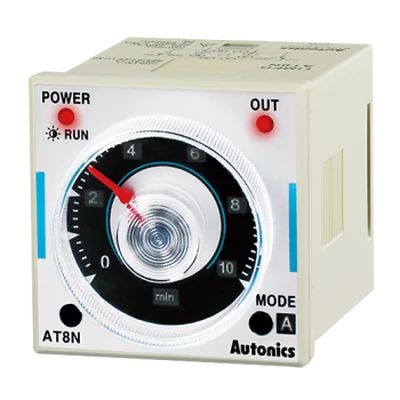

مدل‌هایی مانند AT8N و AT11DN اتونیکس نمونه‌هایی از Multi-Function Analog Timer هستند که Functionهایی مانند Power On Delay، Signal On Delay، Off Delay، Flicker و Interval را در نسخه‌های مربوطه ارائه می‌کنند.
در پروژه‌هایی که تنظیم بسیار دقیق عددی لازم نیست و سادگی Wiring و تنظیم اهمیت دارد، تایمر آنالوگ می‌تواند انتخاب مناسبی باشد.
Power Start و Signal Start
در Power Start، Timing هم‌زمان با وصل‌شدن تغذیه Timer آغاز می‌شود. این روش Wiring ساده‌تری دارد و در بسیاری از مدارهای فرمان عمومی استفاده می‌شود.
در Signal Start، Timer از قبل Power دارد و Counting با یک Start Input جداگانه آغاز می‌شود. این روش کنترل بیشتری روی لحظه شروع Timing ایجاد می‌کند.
در منابع فنی Omron توضیح داده شده که Signal Start از نظر Accuracy شروع زمان می‌تواند پایدارتر باشد، زیرا Circuit دستگاه قبل از Start کاملاً تغذیه شده است. البته رفتار دقیق باید برای مدل انتخابی بررسی شود.
Time Range تایمر
Time Range یکی از مهم‌ترین مشخصات Timer است. بعضی مدل‌ها از کسری از ثانیه تا چند ساعت و برخی Multi-Function Timerها تا ده‌ها یا صدها ساعت را پوشش می‌دهند.
برای مثال AT8N اتونیکس Rangeهای متعددی از 0.05s تا 100h دارد. خانواده H3CR-A Omron نیز بسته به نسخه، Rangeهای متنوع با Maximum Range تا صدها ساعت ارائه می‌کند.
داشتن Range بزرگ‌تر همیشه مزیت نیست. بهتر است Scale انتخاب‌شده نزدیک به زمان واقعی فرآیند باشد تا تنظیم راحت‌تر و خطای نسبی کمتر شود.
Supply Voltage تایمر
Timerها با Supply Voltageهای مختلف عرضه می‌شوند. 12VDC، 24VDC، 24VAC و 100–240VAC از نمونه‌های رایج هستند و برخی مدل‌ها Range وسیع AC/DC دارند.
برای مثال AT8N در نسخه مربوطه با 100–240VAC یا 24–240VDC کار می‌کند، در حالی که بعضی تایمرهای Signal Start اتونیکس نسخه‌های 12VDC یا 24VAC/DC دارند.
ولتاژ اشتباه می‌تواند باعث عملکرد نادرست یا آسیب Timer شود. در Replacement حتماً Supply دستگاه قبلی از Label یا Wiring بررسی شود.
Relay Output تایمر
بسیاری از Timerهای صنعتی دارای Relay Output هستند. Contact می‌تواند SPDT یا DPDT باشد و بسته به مدل یک یا چند Output در اختیار مدار قرار دهد.
Time-Limit Contact بعد از پایان Timing تغییر وضعیت می‌دهد، اما بعضی مدل‌ها علاوه بر آن Instantaneous Contact نیز دارند که بدون انتظار برای Set Time عمل می‌کند.
Contact Rating باید با Load مدار فرمان تطبیق داشته باشد. برای Motor، Heater یا Loadهای پرجریان بهتر است Timer مستقیماً Load قدرت را قطع و وصل نکند و از Contactor یا Relay واسط استفاده شود.
تایمر 8 پین و 11 پین
Timerهای Plug-in در نسخه‌های مختلف 8-pin و 11-pin عرضه می‌شوند. تعداد Pin به نوع Input، تعداد Contact و Function دستگاه بستگی دارد.
مدل‌های Power Start ساده می‌توانند Pin کمتری نیاز داشته باشند، در حالی که Signal Start برای Start، Reset یا Inhibit Input به Terminalهای بیشتر نیاز دارد.
در Replacement فقط تعداد Pin کافی نیست. Pin Assignment و Socket نیز باید با مدل قبلی تطبیق داده شوند.
تایمر ریلی و تابلویی
بعضی Timerها به‌صورت Plug-in روی Socket یا DIN Rail نصب می‌شوند و بعضی مدل‌های دیجیتال به‌صورت Panel Mount داخل درب تابلو قرار می‌گیرند.
مدل ریلی معمولاً برای مدار فرمان داخلی تابلو مناسب است. مدل Panel Mount زمانی کاربرد دارد که اپراتور باید Set Value یا Present Time را از روی پنل ببیند و تنظیم کند.
Timer/Counter چندمنظوره
بعضی تجهیزات دیجیتال هم Function Counter و هم Timer دارند. برای مثال CT6M اتونیکس می‌تواند در Mode Counter به‌صورت Up، Down یا Up/Down و در Mode Timer به‌صورت Count Up یا Count Down کار کند.
همین دستگاه Functionهایی مانند Signal On Delay، Power On Delay، Flicker، Interval، Signal Off Delay و On-Off Delay را نیز ارائه می‌کند. این ساختار برای تابلوهایی که انعطاف Function اهمیت دارد مناسب است.
با این حال اگر کاربرد فقط Timing ساده است، انتخاب یک Timer اختصاصی می‌تواند Wiring و تنظیم ساده‌تری داشته باشد.
کاربرد تایمر صنعتی
- تأخیر در راه‌اندازی Motor یا Contactor
- تأخیر در قطع Fan یا Pump
- مدارهای ستاره مثلث
- چراغ‌های هشدار چشمک‌زن
- سیستم Lubrication دوره‌ای
- کنترل Valve و Solenoid
- سیکل ON/OFF تجهیزات
- ماشین‌آلات بسته‌بندی
- سیستم‌های تهویه و فن
- Sequenceهای ساده بدون PLC
راهنمای انتخاب تایمر صنعتی
-
Function را مشخص کنید:
On Delay، Off Delay، Interval، Flicker، Twin Timer یا Multi-Function.
-
Start Method را تعیین کنید:
Power Start یا Signal Start باید با مدار فرمان هماهنگ باشد.
-
Time Range را انتخاب کنید:
Range دستگاه باید زمان واقعی فرآیند را پوشش دهد.
-
دقت تنظیم را بررسی کنید:
برای تنظیم دقیق‌تر، Digital Timer می‌تواند مناسب‌تر باشد.
-
Supply Voltage را کنترل کنید:
12VDC، 24VDC، 24VAC، 220VAC یا Wide Range بر اساس مدار انتخاب شود.
-
Output را مشخص کنید:
SPDT، DPDT، Relay یا Transistor بر اساس Logic مدار انتخاب شود.
-
Contact Rating را بررسی کنید:
جریان و نوع Load باید با Contact Timer سازگار باشد.
-
Socket را بررسی کنید:
در مدل‌های Plug-in، 8-pin یا 11-pin بودن و Pin Assignment اهمیت دارد.
-
روش نصب را تعیین کنید:
DIN Rail، Socket یا Panel Mount بر اساس تابلو انتخاب شود.
-
در Replacement کد کامل را مقایسه کنید:
ظاهر مشابه یا تعداد Pin یکسان به معنی عملکرد یکسان نیست.
تفاوت Timer با Time Switch
Timer زمان را از لحظه Start اندازه‌گیری می‌کند. برای مثال پس از 30 ثانیه Output را فعال می‌کند. Time Switch بر اساس Clock و Calendar کار می‌کند و مثلاً هر روز ساعت 08:00 یک تجهیز را روشن می‌کند.
بنابراین برای Delay یا Interval از Timer استفاده می‌شود، اما برای برنامه روزانه، هفتگی یا سالانه باید Time Switch یا ساعت فرمان بررسی شود.
قیمت تایمر صنعتی
قیمت تایمر صنعتی به دیجیتال یا آنالوگ بودن، تعداد Function، Time Range، Supply Voltage، نوع Output، تعداد Contact، نوع Input و روش نصب بستگی دارد.
یک On Delay ساده از نظر ساختار با Multi-Function Timer دارای Off Delay، Flicker و Interval یکسان نیست. Digital Timer دارای Display و چند Mode نیز معمولاً امکانات بیشتری از مدل پایه دارد.
هنگام استعلام بهتر است Function، Set Time، Voltage، Output و مدل قبلی اعلام شوند. در Replacement ارسال عکس Label و Terminal Diagram دستگاه، انتخاب را دقیق‌تر می‌کند.
خرید تایمر صنعتی
برای خرید Timer ابتدا منطق زمانی مدار را مشخص کنید. لازم است بدانید Output چه زمانی باید فعال شود، چه مدت فعال بماند و با حذف Start Signal چه رفتاری داشته باشد.
در دستگاه موجود، کد کامل Timer، Supply Voltage، Socket، Wiring و نوع Function بررسی شوند. جایگزینی فقط بر اساس عبارت‌هایی مانند «تایمر 220V» یا «تایمر 8 پین» می‌تواند باعث انتخاب مدل ناسازگار شود.
سوالات متداول تایمر صنعتی
تایمر صنعتی چیست؟
Timer یک دستگاه کنترلی است که پس از دریافت Power یا Signal ورودی، زمان را اندازه‌گیری می‌کند و Output را طبق Function تعریف‌شده تغییر می‌دهد.
تفاوت On Delay و Off Delay چیست؟
On Delay فعال‌شدن Output را به تأخیر میاندازد، اما Off Delay پس از حذف Signal، غیرفعالشدن Output را با تأخیر انجام می‌دهد.
Flicker Timer چه کاربردی دارد؟
برای ایجاد سیکل‌های تکرارشونده ON/OFF مانند چراغ هشدار، پمپ دوره‌ای یا Lubrication استفاده می‌شود.
تفاوت تایمر دیجیتال و آنالوگ چیست؟
مدل آنالوگ معمولاً با Dial تنظیم می‌شود، در حالی که Digital Timer دارای Display و تنظیم عددی است و معمولاً Function و Range بیشتری ارائه می‌کند.
Power Start و Signal Start چه تفاوتی دارند؟
در Power Start شمارش زمان با وصل تغذیه آغاز می‌شود، اما در Signal Start Timer از قبل برق دارد و Timing با یک Input جداگانه شروع می‌شود.
Twin Timer چیست؟
Twin Timer اجازه می‌دهد زمان ON و OFF به‌صورت جداگانه تنظیم شوند و سیکل روشن و خاموش به‌طور تکراری اجرا شود.
آیا تایمر می‌تواند مستقیماً موتور را روشن کند؟
معمولاً بهتر است Timer فقط مدار فرمان Contactor یا Relay واسط را کنترل کند. ظرفیت Contact باید برای Load واقعی بررسی شود.
تفاوت تایمر و ساعت فرمان چیست؟
Timer از لحظه Start یک بازه زمانی را اندازه میگیرد، اما ساعت فرمان بر اساس ساعت و تقویم واقعی برای برنامه‌های روزانه یا هفتگی کار می‌کند.
برای خرید تایمر صنعتی چه اطلاعاتی لازم است؟
Function، Time Range، Supply Voltage، Start Method، نوع Output، تعداد Contact، Socket و روش نصب مهم‌ترین اطلاعات انتخاب هستند.
