شمش

شمش یکی از مهم‌ترین اجزای مسیر قدرت در تابلوهای برق و سیستم‌های توزیع انرژی است. این قطعه با نام‌هایی مانند شمش برق، شینه برق، باس‌بار، Busbar، Copper Busbar و Aluminum Busbar شناخته می‌شود. وظیفه اصلی آن انتقال و توزیع انرژی الکتریکی بین ورودی، کلیدها و مدارهای مختلف تابلو است. Schneider Electric نیز Busbar را به‌عنوان هادی مسی یا آلومینیومی مورد استفاده در تابلوها، تجهیزات توزیع و Switchgear معرفی می‌کند.

برخلاف سیم‌کشی معمولی، استفاده از شمش امکان ایجاد یک مسیر قدرت منظم و قابل توسعه را فراهم می‌کند. در بسیاری از تابلوهای صنعتی، برق ورودی ابتدا به شمش اصلی منتقل شده و سپس از آن به کلیدهای اتوماتیک، فیوزها، کنتاکتورها و سایر مصرف‌کننده‌ها توزیع می‌شود. به همین دلیل انتخاب صحیح شمش مستقیماً با عملکرد حرارتی، مکانیکی و الکتریکی تابلو ارتباط دارد.

شمش چیست و چه کاربردی دارد؟

شمش برق یک هادی با سطح مقطع مشخص است که برای انتقال یا توزیع جریان استفاده می‌شود. شکل تخت و سطح تماس مناسب آن امکان اتصال چند تجهیز و ایجاد نقاط انشعاب متعدد را فراهم می‌کند. باس‌بارها می‌توانند به‌صورت افقی، عمودی، مرکزی، عایق‌دار یا در قالب سیستم‌های مدولار داخل تابلو نصب شوند.

یکی از مهم‌ترین کاربردهای شمش، ایجاد مسیر اصلی توزیع توان در تابلو برق است. ورودی کلید اصلی می‌تواند به شمش متصل شود و سپس مدارهای خروجی از طریق تجهیزات حفاظتی مختلف از آن تغذیه شوند.

شمش در تابلوهای توزیع برق، تابلوهای کنترل صنعتی، تابلوهای موتور، مراکز کنترل موتور و بسیاری از تجهیزات سوئیچینگ کاربرد دارد. سیستم‌های صنعتی آماده نیز از باس‌بار برای ایجاد توزیع متمرکز یا مرحله‌ای توان استفاده می‌کنند. Schneider Electric برای خانواده Linergy نمونه‌هایی با آرایش افقی، عمودی و عایق‌دار ارائه می‌کند.

تفاوت شمش، شینه و باس‌بار

در بازار برق ایران، واژه‌های شمش، شینه و باس‌بار گاهی به یک مفهوم نزدیک اشاره می‌کنند. Busbar اصطلاح انگلیسی متداول برای هادی توزیع توان است و «شینه برق» نیز نام رایج این قطعه در تابلو برق محسوب می‌شود.

بااین‌حال، Busbar می‌تواند علاوه بر یک شمش ساده، به یک سیستم کامل شامل هادی، ساپورت، محافظ، کانکتور و تجهیزات انشعاب نیز اشاره کند. بنابراین هنگام خرید باید مشخص شود که پروژه به شمش خام نیاز دارد یا یک سیستم کامل توزیع باس‌بار.

انواع شمش برق

شمش‌ها را می‌توان براساس جنس، ساختار، نوع عایق و روش نصب دسته‌بندی کرد. انتخاب بین این انواع باید براساس مشخصات واقعی پروژه انجام شود و نمی‌توان یک نوع را برای تمام تابلوها مناسب دانست.

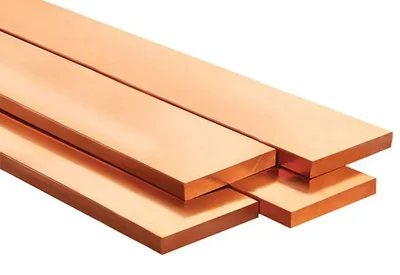

شمش مسی

شمش مسی یا Copper Busbar یکی از متداول‌ترین گزینه‌ها برای ساخت مسیرهای قدرت است. سیستم‌هایی مانند RiLine شرکت Rittal از شمش‌های تخت مسی در بخش توزیع برق استفاده می‌کنند و برای آن‌ها ساپورت، ترمینال، آداپتور و پوشش حفاظتی ارائه می‌شود.

در انتخاب شمش مسی تنها عرض و ضخامت اهمیت ندارد. شرایط نصب داخل تابلو، دمای محیط، تهویه و دمای مجاز تجهیزات متصل به باس‌بار نیز باید بررسی شود. جداول فنی Rittal نشان می‌دهند که جریان قابل استفاده از یک شمش مشخص با شرایط نصب و وضعیت حرارتی سیستم تغییر می‌کند.

شمش آلومینیومی

آلومینیوم نیز در ساخت باس‌بارهای الکتریکی استفاده می‌شود. Schneider Electric در خانواده Linergy خود سیستم‌های باس‌بار مسی و آلومینیومی را برای معماری‌های مختلف تابلو معرفی کرده است.

انتخاب شمش آلومینیومی نباید فقط براساس قیمت انجام شود. نوع اتصال، سطح مقطع مورد نیاز، سازگاری تجهیزات، شرایط حرارتی و دستورالعمل سازنده باید هم‌زمان بررسی شوند.

Rittal حتی نمونه‌های ترکیبی مانند CUPONAL را ارائه می‌کند که از آلومینیوم با پوشش مسی ساخته شده‌اند. این موضوع نشان می‌دهد که ساختار و جنس شمش در محصولات صنعتی می‌تواند براساس طراحی سازنده متفاوت باشد.

شمش تخت

شمش تخت یکی از ساختارهای رایج در تابلوهای برق است. عرض و ضخامت این نوع شمش براساس طراحی سیستم انتخاب می‌شود و سپس با ساپورت‌های مخصوص داخل تابلو ثابت می‌شود.

برای نمونه، Rittal در سیستم‌های مختلف خود از شمش‌های تخت مسی و ساپورت‌های سازگار با اندازه‌های مشخص استفاده می‌کند. وجود ساپورت متناسب اهمیت زیادی دارد، زیرا استحکام مکانیکی باس‌بار نیز بخشی از طراحی سیستم توزیع برق است.

شمش انعطاف‌پذیر

شمش انعطاف‌پذیر یا Flexible Busbar برای مسیرهایی استفاده می‌شود که محدودیت فضا، تغییر جهت اتصال یا نیاز به انعطاف بیشتری وجود دارد. nVent ERIFLEX سری Flexibar را از چند لایه نازک مس الکترولیتی با عایق مخصوص تولید می‌کند.

این ساختار قابلیت خم شدن، تا شدن و تغییر جهت را فراهم می‌کند. طبق اطلاعات رسمی nVent ERIFLEX، چنین باس‌بارهایی برای ارتباط میان تجهیزات اصلی توزیع، ترانسفورماتورها، باس‌داکت‌ها و تابلوهای برق استفاده می‌شوند.

شمش عایق‌دار

در برخی سیستم‌ها، هادی با یک لایه عایق محافظت می‌شود. این ساختار می‌تواند تماس ناخواسته با هادی را کاهش دهد و امکان طراحی فشرده‌تر اتصالات را در محصولات مهندسی‌شده فراهم کند.

نوع عایق، دمای کاری و شرایط نصب هر محصول باید از دیتاشیت همان سازنده بررسی شود. نباید مشخصات یک شمش عایق‌دار را به محصولی از برند یا سری دیگر تعمیم داد.

سری‌ها و سیستم‌های رایج شمش

«شمش» یک دسته عمومی است و برخلاف محصولاتی مانند اینورتر یا PLC، یک سری استاندارد واحد ندارد. هر سازنده سیستم‌های اختصاصی خود را برای توزیع توان طراحی می‌کند.

Schneider Electric خانواده Linergy LGYE، LGY، BS، BW و BZ را برای باس‌بارهای قدرت ارائه می‌کند. این خانواده شامل راهکارهای مسی یا آلومینیومی برای معماری‌های مختلف تابلو و چیدمان افقی یا عمودی است.

Rittal نیز خانواده‌هایی مانند RiLineX، RiLine60، Ri4Power 185 mm، RiLine Compact و Mini-PLS را برای سطوح و ساختارهای مختلف توزیع ارائه می‌کند. هر سیستم محدوده جریان، فاصله باس‌بار، تعداد پل و تجهیزات جانبی اختصاصی خود را دارد.

این سری‌ها نمونه‌هایی از سیستم‌های کارخانه‌ای Busbar هستند. هنگام خرید شمش خام برای ساخت تابلو، مهم‌تر از نام سری، بررسی جنس، ابعاد، سیستم ساپورت و محاسبات الکتریکی و حرارتی پروژه است.

مزایای استفاده از شمش در تابلو برق

یکی از مزیت‌های مهم باس‌بار، ساده‌تر شدن توزیع توان بین چند مدار است. به‌جای ایجاد تعداد زیادی اتصال پراکنده، می‌توان یک مسیر اصلی ایجاد کرد و انشعاب‌های مختلف را به آن متصل کرد.

چیدمان باس‌بار همچنین می‌تواند نظم بیشتری در بخش قدرت تابلو ایجاد کند. Schneider Electric از ساده‌تر شدن سیم‌کشی، توزیع انرژی از یک منبع به چند تجهیز و امکان توسعه سیستم به‌عنوان مزایای ساختارهای باس‌بار یاد می‌کند.

سیستم‌های مدولار جدید امکان اتصال تجهیزات حفاظتی و توزیعی به باس‌بار را نیز فراهم می‌کنند. برای مثال، Rittal برای RiLine60 آداپتور اتصال، آداپتور کلید اتوماتیک، تجهیزات فیوزی، ترمینال و کاور ارائه کرده است.

مشخصات شمش که هنگام انتخاب باید بررسی شوند

مهم‌ترین مشخصات شمش شامل جنس هادی، عرض، ضخامت، سطح مقطع، طول، نوع سطح، نحوه عایق‌کاری و سازگاری با تجهیزات اتصال است. برای محصولات آماده باید جریان نامی، تعداد پل، فاصله هادی‌ها و الزامات نصب سازنده نیز بررسی شود.

تنها دانستن سطح مقطع برای تعیین جریان قابل تحمل کافی نیست. اطلاعات فنی Rittal نشان می‌دهد مقدار جریان مجاز باس‌بار می‌تواند با دمای محیط، دمای خود شمش، نوع محفظه، درجه حفاظت و شرایط خنک‌کاری تغییر کند.

Schneider Electric نیز در جداول سایزبندی باس‌بار، تعداد و ابعاد شمش مورد نیاز را با توجه به جریان و دمای اطراف تجهیز مشخص می‌کند. این شرکت صراحتاً اشاره می‌کند که چنین جداولی راهنما هستند و نمی‌توانند جای تجربه صنعتی یا آزمون افزایش دما را بگیرند.

راهنمای انتخاب شمش

برای راهنمای انتخاب شمش ابتدا باید جریان کاری واقعی مدار مشخص شود. پس از آن لازم است جریان اتصال کوتاه، آرایش فازها، شرایط محیطی، دمای داخل تابلو و فضای قابل استفاده بررسی شود.

گام بعدی انتخاب جنس هادی است. شمش مسی، آلومینیومی یا سیستم‌های ترکیبی باید براساس طراحی تابلو و تجهیزات متصل انتخاب شوند. نوع کانکتورها و سازگاری آن‌ها با جنس هادی نیز اهمیت زیادی دارد.

ابعاد شمش باید از جداول معتبر یا محاسبات مهندسی به دست آید. انتخاب صرفاً براساس یک جدول عمومی آمپر بر سطح مقطع می‌تواند گمراه‌کننده باشد، زیرا ظرفیت واقعی در یک تابلو بسته با شرایط نصب واقعی تفاوت دارد. منابع فنی Rittal نیز جریان نامی را با توجه به محفظه، شرایط نصب، درجه حفاظت و خنک‌کاری ارزیابی می‌کنند.

در مرحله بعد باید تجهیزات مکانیکی بررسی شوند. فاصله ساپورت‌ها، نوع نگهدارنده، پوشش حفاظتی، تعداد پل و نحوه اتصال تجهیزات باید با سیستم انتخابی هماهنگ باشند.

اگر پروژه از یک سیستم باس‌بار کارخانه‌ای استفاده می‌کند، بهتر است شمش، ساپورت و تجهیزات اتصال از اجزای تأییدشده همان سیستم انتخاب شوند. این کار تطبیق مکانیکی و مشخصات اعلام‌شده توسط سازنده را ساده‌تر می‌کند.

نصب شمش در تابلو برق

نصب صحیح شمش فقط به برش و سوراخ‌کاری محدود نمی‌شود. محل نصب، فاصله‌های عایقی، نوع ساپورت، آرایش هادی‌ها، مسیر کابل‌ها و نقاط اتصال همگی در عملکرد نهایی نقش دارند.

در سیستم‌های آماده، فاصله بین باس‌بارها و نوع ساپورت از قبل توسط سازنده تعریف شده است. برای نمونه، Rittal در RiLine60 از ساختارهایی با فاصله مرکزی مشخص و ساپورت‌های متناسب با ابعاد تعیین‌شده شمش استفاده می‌کند.

اتصال شمش به کلید، ترمینال یا تجهیزات دیگر نیز باید مطابق دستورالعمل همان تجهیز انجام شود. ابعاد اتصال، سطح تماس، پیچ و متعلقات مکانیکی نباید براساس حدس انتخاب شوند.

Schneider Electric نیز در دستورالعمل مونتاژ تابلو تأکید می‌کند که مسیر کابل‌های قدرت نباید به شکلی قرار گیرد که باعث افزایش نامناسب دما در اطراف باس‌بار و عایق‌ها شود.

در محل اتصالات، کیفیت سطح تماس اهمیت زیادی دارد. طراحی اتصال باید مطابق دستورالعمل سازنده و الزامات سیستم انجام شود. Schneider Electric برای اتصالات برخی تابلوهای خود تأکید می‌کند که آزمون افزایش دما معیار نهایی ارزیابی مقاومت اتصال است.

تجهیزات جانبی شمش

سیستم باس‌بار معمولاً به مجموعه‌ای از تجهیزات جانبی نیاز دارد. نوع این تجهیزات به شکل شمش و معماری تابلو بستگی دارد.

ساپورت شمش یا Busbar Support برای نگهداری هادی‌ها در موقعیت مشخص استفاده می‌شود. این قطعات باید متناسب با ابعاد و سیستم باس‌بار انتخاب شوند. Rittal برای سیستم‌های خود ساپورت‌های اختصاصی با ابعاد و تعداد پل مشخص ارائه می‌کند.

کاور و محافظ تماس نیز در سیستم‌های صنعتی استفاده می‌شود. Rittal برای RiLine کاور، Base Tray و تجهیزات محافظتی ارائه می‌کند تا دسترسی مستقیم به قسمت‌های هادی محدود شود.

ترمینال و کانکتور شمش برای اتصال کابل یا تجهیزات دیگر به Busbar استفاده می‌شود. آداپتورهای اتصال، تجهیزات نصب کلید اتوماتیک و پایه‌های فیوز نیز می‌توانند بخشی از سیستم کامل باس‌بار باشند.

در شمش‌های انعطاف‌پذیر نیز تجهیزات اتصال و نگهدارنده متناسب با همان محصول اهمیت دارند. nVent ERIFLEX برای Flexibar علاوه بر هادی انعطاف‌پذیر، ساپورت و تجهیزات جانبی مرتبط ارائه می‌کند.

شمش برای تابلو برق صنعتی

در تابلوهای صنعتی، شمش می‌تواند بخش اصلی توزیع قدرت را تشکیل دهد. کلید ورودی، تجهیزات حفاظتی و مدارهای خروجی براساس طراحی تابلو به این مسیر متصل می‌شوند.

در تابلوهای بزرگ‌تر ممکن است چند شمش موازی یا ساختارهای کارخانه‌ای ویژه به کار رود. تعداد، ابعاد و آرایش آن‌ها باید براساس جریان، شرایط حرارتی و الزامات تحمل اتصال کوتاه تعیین شود.

در مدار سه‌فاز نیز معمولاً برای فازها و در صورت نیاز نول و هادی حفاظتی مسیرهای متناسب با طراحی ایجاد می‌شود. تعداد پل و ساختار سیستم باید با نقشه و الزامات الکتریکی پروژه هماهنگ باشد.

قیمت شمش به چه عواملی بستگی دارد؟

قیمت شمش ثابت نیست و به چند عامل وابسته است. جنس هادی یکی از مهم‌ترین عوامل است و قیمت شمش مسی و آلومینیومی می‌تواند با یکدیگر تفاوت قابل توجهی داشته باشد.

ابعاد و وزن شمش نیز روی قیمت اثر دارند. افزایش عرض، ضخامت یا طول باعث افزایش مقدار فلز مصرفی می‌شود. نوع سطح، عایق، ساختار انعطاف‌پذیر یا آماده بودن سیستم نیز می‌تواند قیمت نهایی را تغییر دهد.

در سیستم‌های کامل Busbar باید هزینه تجهیزات جانبی را نیز در نظر گرفت. ساپورت، کاور، ترمینال، رابط، آداپتور و سایر متعلقات می‌توانند بخشی از هزینه نهایی سیستم باشند.

به دلیل تغییر قیمت مواد اولیه، برای اطلاع از قیمت روز شمش بهتر است کد، جنس، ابعاد، طول و تعداد مورد نیاز مشخص شود. مقایسه قیمت بدون مقایسه مشخصات فنی ممکن است نتیجه درستی ارائه نکند.

خرید و فروش شمش

برای خرید شمش ابتدا باید مشخص شود محصول برای چه بخشی از تابلو استفاده خواهد شد. جریان کاری، جنس مورد نیاز، عرض، ضخامت، طول و نوع سیستم اتصال اطلاعات اصلی برای انتخاب هستند.

در پروژه‌هایی که از سیستم‌های مدولار استفاده می‌کنند، نام برند و خانواده محصول نیز اهمیت دارد. برای مثال، قطعات یک سیستم RiLine یا Linergy باید براساس کاتالوگ و سازگاری تعریف‌شده توسط سازنده انتخاب شوند.

در فروش شمش نیز ارائه مشخصات دقیق اهمیت زیادی دارد. عبارت‌هایی مانند «شمش مسی» یا «شمش تابلو برق» به‌تنهایی برای انتخاب کافی نیستند و بهتر است ابعاد، طول، جنس و کاربرد مورد نظر نیز مشخص شود.

اگر شمش برای جایگزینی یک قطعه موجود خریداری می‌شود، مشخصات محصول قبلی و ساختار اتصالات باید بررسی شود. در پروژه جدید نیز بهتر است انتخاب باس‌بار هم‌زمان با طراحی بخش قدرت تابلو انجام شود.

نکات مهم پیش از سفارش شمش

در انتخاب شمش نباید جریان مجاز را فقط از روی ظاهر یا سطح مقطع تخمین زد. شرایط حرارتی داخل تابلو، درجه حفاظت محفظه و نحوه خنک‌کاری می‌توانند ظرفیت واقعی سیستم را تغییر دهند.

تحمل اتصال کوتاه نیز باید در طراحی مکانیکی باس‌بار و ساپورت‌های آن لحاظ شود. برخی سیستم‌های کارخانه‌ای Rittal با مقادیر مشخص مقاومت در برابر اتصال کوتاه آزمایش شده‌اند، اما این اعداد متعلق به همان سیستم کامل و شرایط اعلام‌شده سازنده هستند و نباید به هر شمش مشابهی تعمیم داده شوند.

در نتیجه، انتخاب نهایی باید براساس مشخصات پروژه و دیتاشیت محصول انجام شود. این موضوع مخصوصاً در تابلوهای جریان بالا و سیستم‌هایی که فضای نصب یا تهویه محدود دارند اهمیت بیشتری پیدا می‌کند.

خرید شمش از آوا الکتریک

شمش برق یا Busbar یکی از اجزای پایه در ساخت مسیر توزیع توان تابلو برق است. مدل‌های مسی، آلومینیومی، تخت، عایق‌دار و انعطاف‌پذیر هرکدام برای شرایط مشخصی طراحی می‌شوند و انتخاب آن‌ها باید براساس نیاز واقعی مدار انجام شود.

در زمان خرید شمش بهتر است جریان مورد نیاز، جنس، ابعاد، طول، شرایط نصب و تجهیزات جانبی از ابتدا مشخص شوند. بررسی این اطلاعات باعث می‌شود انتخاب محصول براساس مشخصات فنی انجام شود، نه صرفاً قیمت یا اندازه ظاهری.

برای استعلام قیمت شمش و بررسی گزینه مناسب، اطلاعات تابلو و مشخصات مورد نیاز را در اختیار کارشناسان فروش آوا الکتریک قرار دهید. این کار به انتخاب دقیق‌تر محصول و تجهیزات جانبی سازگار کمک می‌کند.

برای راهنمای خرید و دریافت قیمت شمش با شماره 03191091031 تماس بگیرید.
