اینورتر LS

اینورتر LS چیست؟

اینورتر یا Variable Frequency Drive با تغییر فرکانس و ولتاژ خروجی، سرعت موتور AC را کنترل می‌کند. استفاده صحیح از Drive می‌تواند جریان راه‌اندازی موتور را کاهش دهد، شتاب و توقف را نرم‌تر کند و امکان کنترل سرعت متناسب با نیاز فرایند را فراهم کند.

LS ELECTRIC درایوهای خود را بر اساس سطح عملکرد دسته‌بندی کرده است. برای مثال M100 یک Micro Drive اقتصادی است، G100 برای کاربردهای General Purpose طراحی شده، S100 سطح بالاتری از امکانات استاندارد صنعتی ارائه می‌کند، H100 و H100+ برای فن و پمپ و HVAC بهینه شده‌اند و iS7 برای کاربردهای Premium و Vector Control استفاده می‌شود.

به همین دلیل عبارت «اینورتر LS» به یک محصول مشخص اشاره نمی‌کند. انتخاب درست ابتدا با تعیین خانواده مناسب شروع می‌شود و سپس توان و کد دقیق دستگاه انتخاب می‌شوند.

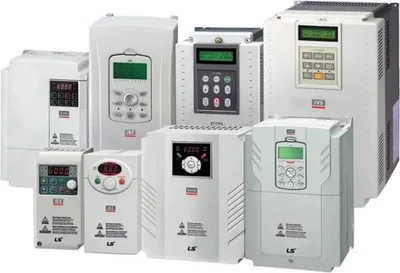

انواع اینورتر LS

اینورتر LS M100؛ سری کوچک و اقتصادی

M100 برای کاربردهایی طراحی شده که توان موتور پایین و فضای داخل تابلو محدود است. طراحی بسیار کامپکت، امکان نصب Side-by-Side و قابلیت نصب روی DIN Rail باعث شده این سری برای ماشین‌آلات کوچک و تابلوهای فشرده مناسب باشد.

در سبد فعلی LS، مدل‌های 200–240V تک فاز M100 از 0.1 تا 2.2kW ارائه می‌شوند. نسخه‌های 100–120V نیز در توان‌های پایین وجود دارند. ارتباط RS-485 و Modbus RTU نیز برای این خانواده در نظر گرفته شده است.

M100 بیشتر برای کاربردهایی مناسب است که تنظیم دور ساده، ابعاد کوچک و قیمت اقتصادی اهمیت دارند. اگر کنترل Vector پیشرفته یا توان بالاتر نیاز باشد، G100 یا S100 گزینه مناسب‌تری برای مقایسه هستند.

اینورتر LS G100؛ درایو General Purpose

G100 یکی از خانواده‌های جدید General Drive ال اس است. این سری برای طیف گسترده‌ای از ماشین‌آلات صنعتی طراحی شده و در کنار V/F از Sensorless Vector Control نیز پشتیبانی می‌کند.

محدوده رسمی فعلی G100 در کلاس‌های سه فاز 200–240V و 380–480V از 0.4 تا 22kW است. Dual Rating نیز امکان انتخاب ریتینگ متناسب با Constant Torque یا Variable Torque را در مدل‌های مربوط فراهم می‌کند.

RS-485 و Modbus RTU به‌صورت استاندارد و گزینه‌هایی مانند PROFINET، EtherNet/IP، Modbus TCP، PROFIBUS-DP و CANopen برای توسعه ارتباطی ارائه می‌شوند. این موضوع G100 را برای ماشین‌سازی و اتصال به PLC مناسب می‌کند.

اینورتر LS S100؛ سری استاندارد صنعتی

S100 در رده Standard Drive قرار دارد و برای پروژه‌هایی طراحی شده که امکانات بیشتری نسبت به یک General Drive ساده نیاز دارند. این سری در کلاس تک فاز 200–240V و سه فاز 200–240V و 380–480V عرضه می‌شود.

S100 از Dual Rating پشتیبانی می‌کند و STO داخلی از قابلیت‌های مهم آن است. نسخه‌های دارای محفظه IP66/NEMA 4X نیز برای محیط‌هایی که حفاظت بالاتری در برابر آب و گردوغبار نیاز دارند ارائه می‌شوند.

اگر پروژه به یک Drive استاندارد با امکانات ایمنی و شبکه گسترده‌تر نیاز دارد، S100 گزینه‌ای بالاتر از G100 برای بررسی است.

اینورتر LS H100 و H100+؛ مخصوص فن و پمپ

خانواده H100 برای Fan، Pump، HVAC و سیستم‌های Water Treatment طراحی شده است. در بازارهای جدیدتر، H100+ به‌عنوان نسخه توسعه‌یافته این خانواده عرضه می‌شود و LS امکانات تخصصی متعددی برای فن و پمپ در آن قرار داده است.

PID پیشرفته، Sleep Mode، No-Flow Detection، Lead/Lag، Pump Clean، Underload Detection و توابع مرتبط با حفاظت لوله و پمپ از قابلیت‌های این خانواده هستند. این امکانات باعث می‌شوند برای یک پروژه پمپی یا HVAC، H100 نسبت به یک General Purpose Drive انتخاب تخصصی‌تری باشد.

در H100+ ارتباط‌هایی مانند Modbus RTU، BACnet MS/TP و MetaSys N2 به‌صورت استاندارد در مدل‌های مربوط ارائه می‌شوند و گزینه‌های Ethernet نیز برای اتصال به سیستم مدیریت ساختمان قابل انتخاب هستند.

اینورتر LS iS7؛ درایو Premium

iS7 برای کاربردهای صنعتی سنگین‌تر و ماشین‌هایی طراحی شده که کنترل دقیق‌تر موتور اهمیت دارد. این سری از Sensorless Vector و Sensored Vector پشتیبانی می‌کند و در صورت استفاده از Encoder می‌تواند کنترل حلقه‌بسته ارائه دهد.

محدوده رسمی فعلی iS7 در بازار بین‌المللی از 1 تا 600HP است و کلاس‌های سه فاز 200–240V و 380–480V را پوشش می‌دهد. LCD گرافیکی و کارت‌های توسعه Communication، PLC و Encoder نیز برای آن ارائه شده‌اند.

iS7 برای ماشین‌آلاتی که پاسخ دینامیکی، گشتاور دور پایین، Encoder Feedback یا شبکه‌های صنعتی پیشرفته نیاز دارند مناسب‌تر از سری‌های Micro و General است.

سری‌های iG5A، iP5A، iV5 و iE5

در بازار ایران همچنان تعداد زیادی از نسل‌های قدیمی‌تر اینورتر LS مانند iG5A، iP5A، iV5 و iE5 استفاده می‌شوند. برخی از این خانواده‌ها هنوز در صفحات منطقه‌ای و بخش‌های فنی LS ELECTRIC قابل مشاهده هستند، اما جایگاه آن‌ها با محصولات جدیدی مانند G100، S100 و H100 متفاوت است.

iG5A یکی از سری‌های بسیار شناخته‌شده General Purpose در بازار ایران است. iP5A بیشتر با کاربردهای Fan & Pump شناخته می‌شود و iV5 برای Vector Control و پروژه‌های صنعتی پیشرفته‌تر استفاده شده است.

هنگام جایگزینی یک Drive قدیمی بهتر است فقط توان موتور ملاک نباشد. تعداد ورودی و خروجی، نوع ارتباط، مد کنترل، Brake، ابعاد، محل نصب و پارامترهای موتور باید با مدل جدید مقایسه شوند.

کاربرد اینورتر LS

V/F، Sensorless Vector و Closed Loop

همه کاربردها به یک سطح کنترل نیاز ندارند. V/F برای بسیاری از فن‌ها، پمپ‌ها و ماشین‌های ساده مناسب است و تنظیمات آن نسبتاً ساده‌تر است.

Sensorless Vector بدون Encoder کار می‌کند و برای ماشین‌هایی که در سرعت پایین به گشتاور بهتر نیاز دارند انتخاب مناسب‌تری است. G100 و سری‌های بالاتر LS این نوع کنترل را در خانواده‌های متناسب ارائه می‌کنند.

اگر دقت سرعت یا گشتاور بیشتری نیاز باشد، درایوی مانند iS7 می‌تواند با Encoder و Sensored Vector استفاده شود. این ساختار برای هر پروژه ضروری نیست و باعث افزایش هزینه و پیچیدگی راه‌اندازی می‌شود.

انتخاب Heavy Duty و Normal Duty

در برخی خانواده‌های LS، یک فریم می‌تواند دو ریتینگ Heavy Duty و Normal Duty داشته باشد. HD یا Constant Torque برای بارهایی مناسب است که گشتاور و ظرفیت اضافه‌بار بیشتری نیاز دارند، در حالی که ND یا Variable Torque برای فن و پمپ استفاده می‌شود.

بنابراین اگر یک کد Drive دو توان مختلف نشان می‌دهد، نباید توان بالاتر را برای هر موتوری انتخاب کرد. نوع بار باید با ریتینگ مربوط هماهنگ باشد.

اینورتر LS تک فاز

برخی خانواده‌های LS مانند M100 و S100 دارای مدل‌های ورودی تک فاز هستند. این مدل‌ها برای کارگاه‌ها و ماشین‌هایی مناسب هستند که برق سه فاز در محل وجود ندارد.

خروجی درایو تک فاز ورودی معمولاً سه فاز و متناسب با کلاس ولتاژ همان Drive است. بنابراین پلاک موتور و نحوه سربندی آن باید قبل از خرید بررسی شوند.

اینورتر LS سه فاز

بخش اصلی سبد صنعتی LS را مدل‌های سه فاز تشکیل می‌دهند. G100، S100، H100 و iS7 در کلاس‌های سه فاز مختلف عرضه می‌شوند و برای موتورهای صنعتی از توان پایین تا صدها کیلووات قابل استفاده هستند.

کلاس ولتاژ باید دقیقاً با برق شبکه و پلاک موتور هماهنگ شود. کد یک Drive کلاس 220V با نسخه 380–480V یکسان نیست و نمی‌توان تنها بر اساس توان آن‌ها را جایگزین کرد.

ارتباط اینورتر LS با PLC و HMI

RS-485 و Modbus RTU در بسیاری از سری‌های جدید LS وجود دارند و برای ارتباط با PLC و HMI استفاده می‌شوند. فرمان Run، Stop، جهت حرکت، مرجع سرعت و داده‌های مانیتورینگ می‌توانند از طریق شبکه منتقل شوند.

در مدل‌های پیشرفته‌تر، کارت‌های ارتباطی برای PROFINET، EtherNet/IP، Modbus TCP، PROFIBUS-DP و CANopen قابل انتخاب هستند. نوع شبکه باید با PLC و معماری کارخانه هماهنگ شود.

STO در درایوهای LS

Safe Torque Off در خانواده‌هایی مانند S100 به‌صورت داخلی ارائه می‌شود و در محصولات جدیدتر ایمنی ماشین اهمیت بیشتری پیدا کرده است. STO برای جلوگیری از تولید گشتاور ناخواسته توسط موتور در شرایط تعریف‌شده استفاده می‌شود.

STO جایگزین کامل Emergency Stop، Guard، Brake مکانیکی یا طراحی Safety ماشین نیست و باید به‌عنوان بخشی از مدار ایمنی استفاده شود.

راهنمای انتخاب اینورتر LS

بهترین روش انتخاب این است که ابتدا کاربرد و سطح کنترل مشخص شوند و سپس توان و جریان بررسی شوند. این روش مانع انتخاب یک سری بیش از حد ساده یا گران‌تر از نیاز پروژه می‌شود.

نصب و راه‌اندازی اینورتر LS

Drive باید مطابق Manual همان سری و فریم نصب شود. فاصله مناسب برای تهویه، مسیر صحیح جریان هوا و جداسازی کابل قدرت از کابل فرمان در عملکرد مطمئن دستگاه اهمیت دارند.

قبل از اولین Run، اطلاعات پلاک موتور، منبع فرمان، مرجع فرکانس و زمان Acceleration و Deceleration تنظیم شوند. در Vector Control، انجام Motor Autotune مطابق دستورالعمل همان سری می‌تواند کیفیت کنترل را بهبود دهد.

اگر Encoder یا کارت شبکه استفاده می‌شود، نوع Option و سازگاری آن باید پیش از سفارش کنترل شود. همه کارت‌های یک خانواده الزاماً با تمام سری‌های LS سازگار نیستند.

تجهیزات جانبی اینورتر LS

• مقاومت ترمز و Braking Unit در کاربردهای نیازمند ترمز دینامیکی
• AC یا DC Reactor متناسب با سری و شرایط شبکه
• فیلتر EMC در پروژه‌های دارای الزام کاهش نویز
• Encoder و Encoder Card برای Closed Loop در سری‌های سازگار
• کارت PROFINET، EtherNet/IP، PROFIBUS-DP، CANopen یا Modbus TCP
• Remote Keypad و کابل پنل در مدل‌های پشتیبانی‌شده
• MCCB، فیوز و تجهیزات حفاظتی متناسب با جریان ورودی
• فیلتر خروجی برای کابل بلند موتور یا شرایط خاص

قیمت اینورتر LS

قیمت اینورتر LS به سری، توان، جریان، کلاس ولتاژ و Optionهای دستگاه وابسته است. برای مثال M100 اقتصادی و کوچک با iS7 Premium از نظر ساختار و امکانات قابل مقایسه مستقیم نیستند، حتی اگر هر دو برای یک موتور در محدوده توان مشابه در دسترس باشند.

همچنین در مدل‌هایی با Dual Rating باید مشخص شود قیمت برای چه کد و چه ریتینگی است. کارت شبکه، Encoder، مقاومت ترمز و سایر تجهیزات جانبی نیز می‌توانند هزینه کل پروژه را افزایش دهند.

برای استعلام دقیق بهتر است کد کامل Drive ارائه شود. اگر مدل هنوز انتخاب نشده است، عکس پلاک موتور، کاربرد دستگاه، ولتاژ برق و نیاز به Encoder یا شبکه صنعتی اطلاعات اولیه مناسبی هستند.

خرید اینورتر LS

برای خرید اینورتر LS ابتدا سری مناسب را بر اساس کاربرد انتخاب کنید. M100 برای موتورهای کوچک، G100 برای General Purpose، S100 برای کاربردهای استاندارد صنعتی، H100 برای فن و پمپ و iS7 برای کنترل پیشرفته‌تر گزینه‌های اصلی قابل بررسی هستند.

پس از انتخاب خانواده، جریان و توان موتور، نوع برق، Heavy Duty یا Normal Duty بودن بار و امکانات جانبی بررسی شوند. در پروژه‌های جایگزینی iG5A، iP5A، iV5 یا مدل‌های قدیمی‌تر، تطبیق I/O و پارامترها نیز اهمیت دارد.

انتخاب بر اساس کاربرد و جریان واقعی موتور باعث می‌شود Drive نه کوچک‌تر از نیاز انتخاب شود و نه هزینه اضافه برای امکاناتی پرداخت شود که ماشین از آن‌ها استفاده نمی‌کند.

سوالات متداول اینورتر LS
