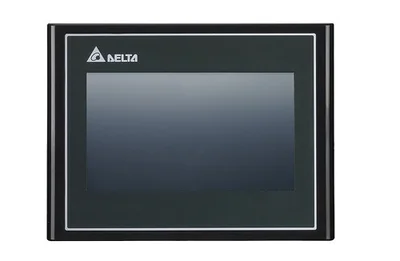

HMI دلتا DOP-100 یکی از خانواده‌های اصلی نمایشگر صنعتی Delta است که برای ایجاد رابط گرافیکی بین اپراتور و سیستم کنترل استفاده می‌شود. این سری می‌تواند اطلاعات PLC، اینورتر، Servo Drive، کنترلر دما و سایر تجهیزات اتوماسیون را دریافت کند و آن‌ها را به شکل مقدار عددی، وضعیت، Alarm، Trend و صفحه‌های گرافیکی نمایش دهد.
DOP-100 یک مدل واحد نیست، بلکه مجموعه‌ای از HMIهای Basic، Standard، Advanced و Handheld است. این ساختار باعث می‌شود برای ماشین کوچک با چند فرمان ساده تا یک خط تولید دارای چند ارتباط Serial و Ethernet بتوان مدلی متناسب از خانواده DOP-100 انتخاب کرد.
سری DOP-100 همچنین جایگزین اصلی نسل قدیمی DOP-B شده است. Delta برای بسیاری از مدل‌های DOP-B مدل متناظر DOP-100 معرفی کرده و امکان تبدیل Projectهای سازگار را نیز در نرمافزارهای این خانواده در نظر گرفته است.
HMI دلتا DOP-100 چیست؟
DOP-100 خانواده HMI رنگی و لمسی Delta برای مانیتورینگ و کنترل ماشین‌آلات صنعتی است. اپراتور می‌تواند از طریق صفحه HMI وضعیت ماشین را مشاهده کند و فرمان‌هایی مانند Start، Stop، Reset یا تغییر Setpoint را وارد کند.
منطق اصلی کنترل معمولاً در PLC اجرا می‌شود و HMI نقش واسط اپراتوری را دارد. با این حال DOP-100 امکاناتی مانند Script، Alarm، History، Recipe و User Authority را نیز برای مدیریت بهتر رابط کاربری ارائه می‌کند.
Basic
مناسب ماشین‌های عمومی با نیازهای پایه مانیتورینگ و کنترل.
Standard
مناسب ماشین‌های دارای چند ارتباط Serial و در مدل‌های شبکه‌ای Ethernet.
Advanced
صفحه بزرگ‌تر، پردازنده قویتر و امکانات ارتباطی و Multimedia بیشتر.
Handheld
مناسب Robot Teaching، Jog و کار نزدیک ماشین یا محورهای Motion.
انواع HMI دلتا سری DOP-100
| گروه |
کد Type |
ویژگی کلی |
کاربرد |
| Basic |
S / B / D |
عملکردهای اصلی HMI و نصب ساده |
ماشین‌های کوچک و متوسط |
| Standard |
C / P / E / I |
چند Serial Port و Ethernet در مدل‌های مناسب |
ماشین‌های دارای چند تجهیز ارتباطی |
| Advanced |
W / M |
فریم باریک، شبکه و امکانات پیشرفته‌تر |
خطوط تولید و مانیتورینگ پیشرفته |
| Handheld |
HS / HE |
پنل دستی 7 اینچ با تجهیزات اپراتوری |
Robot، Motion و Teaching |
HMI دلتا DOP-100 Basic
Basic HMI برای ماشین‌هایی مناسب است که امکانات اصلی مانیتورینگ و کنترل کافی هستند. این گروه ساختار ساده‌تری دارد و برای پروژه‌هایی که به تعداد زیاد COM Port یا قابلیت‌های Multimedia نیاز ندارند انتخاب اقتصادی‌تری است.
Delta برای بخش جلوی HMIهای Basic درجه حفاظت IP65 را اعلام می‌کند. این ویژگی در صورت نصب صحیح پنل روی درب تابلو، مقاومت مناسبی در برابر شرایط معمول محیط صنعتی ایجاد می‌کند.
مدل‌هایی مانند DOP-103BQ و DOP-107BV در این رده قرار می‌گیرند. هنگام انتخاب باید اندازه صفحه، رزولوشن، تعداد COM Port و وجود یا نبود Ethernet در کد دقیق بررسی شود.
HMI دلتا DOP-100 Standard
گروه Standard برای ماشین‌هایی طراحی شده که چند تجهیز باید به HMI متصل شوند. Delta برای این گروه سه Serial Communication Port در نظر گرفته است و مدل‌های Standard Ethernet نیز پورت Ethernet دارند.
وجود چند COM Port اجازه می‌دهد در معماری مناسب، HMI هم‌زمان با PLC، اینورتر، کنترلر دما یا سایر تجهیزات ارتباط داشته باشد. این قابلیت در ماشین‌هایی که PLC تنها تجهیز متصل به HMI نیست اهمیت بیشتری دارد.
Typeهای C، P، E و I در ساختار نام‌گذاری DOP-100 به خانواده Standard مربوط هستند. امکانات دقیق هر Type و مدل باید از روی Datasheet همان کد بررسی شوند.
HMI دلتا DOP-100 Advanced
خانواده Advanced برای پروژه‌های بزرگ‌تر و رابط‌های گرافیکی پیشرفته‌تر طراحی شده است. این HMIها از طراحی Narrow Frame استفاده می‌کنند و در مدل‌های 12 و 15 اینچ به پردازنده Dual-Core Cortex-A7 با فرکانس 1GHz مجهز هستند.
مدل‌های Advanced دارای 2 تا 4 پورت Serial و Ethernet هستند و قابلیت Multi-Language Input را نیز ارائه می‌کنند. این ساختار برای ماشین‌هایی که اپراتور باید با حجم بیشتری از اطلاعات و چند تجهیز شبکه‌ای کار کند مناسب‌تر است.
Typeهای W و M به گروه Advanced تعلق دارند. مدل‌های M تمرکز بیشتری روی عملکردهای Multimedia دارند و انتخاب بین W و M باید بر اساس نیاز واقعی پروژه انجام شود.
HMI دستی DOP-100 Handheld
Handheld HMI سری DOP-100 یک پنل دستی 7 اینچ برای کار نزدیک ماشین است. این ساختار برای Teaching، Jog، تنظیم Robot Arm و سیستم‌های Motion کاربرد دارد.
مدل‌های Handheld به Emergency Stop Switch و Enable Switch در پشت دستگاه مجهز هستند. همچنین MPG یا Manual Pulse Generator در بعضی مدل‌ها به‌صورت Option یا متناسب با کد محصول ارائه می‌شود.
وزن حدود 750g باعث شده این پنل برای استفاده دستی و جابه‌جایی کنار ماشین طراحی شود. Typeهای HS و HE در ساختار DOP-100 به این گروه تعلق دارند و HE برای نسخه Ethernet استفاده می‌شود.
پردازنده HMI دلتا DOP-100
مدل‌های Basic، Standard و Handheld از پردازنده Cortex-A8 با فرکانس 800MHz استفاده می‌کنند. این Performance برای صفحات گرافیکی، Alarm، Recipe، Logging و ارتباط‌های صنعتی معمول طراحی شده است.
در مدل‌های Advanced با اندازه 12 و 15 اینچ، Delta از پردازنده Dual-Core Cortex-A7 با فرکانس 1GHz استفاده می‌کند. این مدل‌ها برای پروژه‌هایی با گرافیک پیچیده‌تر و حجم داده بیشتر مناسب‌تر هستند.
صفحه نمایش DOP-100
خانواده DOP-100 طیف گسترده‌ای از اندازه‌های نمایشگر را پوشش می‌دهد. در ساختار نام‌گذاری رسمی این سری سایزهایی مانند 4.3، 5.6، 7، 8، 10.1 یا 10.4، 12 و 15 اینچ دیده می‌شوند.
نمایشگرها بسته به مدل از 16-bit یا 24-bit Color استفاده می‌کنند. رزولوشن نیز یکسان نیست و Delta کدهایی برای WQVGA، WVGA، SVGA، WSVGA و XGA در این خانواده دارد.
هنگام انتخاب اندازه HMI فقط اینچ نمایشگر را در نظر نگیرید. Resolution، Panel Cut، حجم اطلاعات، فاصله اپراتور و تعداد Objectهایی که باید در یک Screen دیده شوند نیز اهمیت دارند.
پورت‌های ارتباطی HMI دلتا DOP-100
پورت‌های ارتباطی در مدل‌های DOP-100 متفاوت هستند. خانواده Standard دارای سه Serial Port است و Advanced بسته به مدل از 2 تا 4 پورت Serial همراه Ethernet استفاده می‌کند.
RS-232
RS-422
RS-485
Ethernet
USB Host
USB Client
Ethernet روی تمام DOP-100ها وجود ندارد. بنابراین اگر پروژه به Modbus TCP، اتصال شبکه‌ای به PLC یا سرویس‌هایی مانند VNC نیاز دارد، باید مدل Ethernet انتخاب شود.
ارتباط HMI DOP-100 با PLC دلتا
DOP-100 می‌تواند با PLCهای Delta مانند DVP، AS و AH ارتباط برقرار کند. نوع ارتباط به CPU و مدل HMI بستگی دارد و می‌تواند از طریق Serial یا Ethernet انجام شود.
در RS-485 پارامترهایی مانند Baud Rate، Data Bit، Parity، Stop Bit و Station Address باید در PLC و HMI یکسان تنظیم شوند. در Ethernet نیز IP Address و Driver انتخاب‌شده باید با کنترلر سازگار باشند.
HMI دلتا فقط به PLC دلتا محدود نیست. Driverهای متعدد برای کنترلرهای سایر برندها وجود دارند، اما سازگاری مدل دقیق PLC باید قبل از انتخاب HMI بررسی شود.
ارتباط DOP-100 با اینورتر و سروو
DOP-100 در پروژه‌های Delta می‌تواند برای مانیتورینگ VFD و Servo Drive نیز استفاده شود. اطلاعاتی مانند فرکانس، سرعت، جریان، وضعیت Run، Alarm Code و Setpoint می‌توانند روی صفحات HMI نمایش داده شوند.
در سیستم ساده، HMI می‌تواند مستقیماً با اینورتر از طریق Modbus ارتباط برقرار کند. در ماشین‌های بزرگ‌تر معمولاً PLC نقش کنترل مرکزی دارد و HMI متغیرها را از PLC می‌خواند.
نرم افزار HMI دلتا DOP-100
Delta در صفحه فعلی DOP-100، نرم‌افزار DIAScreen را به‌عنوان ابزار برنامه‌نویسی این خانواده معرفی می‌کند. DIAScreen بخشی از اکوسیستم DIAStudio است و برای طراحی صفحات HMI، Objectها، Alarm، User Authority و سایر عملکردهای رابط کاربری استفاده می‌شود.
در عین حال DOPSoft 4 نیز برای پروژه‌های موجود DOP-100 و به‌خصوص تبدیل پروژه‌های قدیمی DOP-B اهمیت دارد. Delta همچنان مستندات و FAQهای مربوط به DOPSoft 4 و DOP-100 را منتشر کرده و امکان بازکردن پروژه‌های سازگار DOP-B و تبدیل آن‌ها به مدل متناظر DOP-100 را فراهم کرده است.
در پروژه جایگزینی:
قبل از تغییر نرم‌افزار یا تبدیل Project، نسخه فایل موجود و مدل دقیق HMI بررسی شود. پروژه‌های قدیمی ممکن است در DOPSoft ساخته شده باشند، در حالی که اکوسیستم جدید Delta بر DIAScreen نیز تکیه دارد.
برنامه نویسی Lua در DOP-100
DOP-100 از Lua برای ایجاد عملکردهای برنامه‌نویسی‌شده در HMI پشتیبانی می‌کند. Script می‌تواند برای محاسبات، پردازش اطلاعات و عملکردهایی استفاده شود که با Objectهای استاندارد به‌تنهایی به‌سادگی قابل پیاده‌سازی نیستند.
استفاده از Script باید کنترل‌شده باشد تا منطق اصلی ایمنی و کنترل ماشین همچنان در PLC باقی بماند. HMI نباید جایگزین Interlockهای اصلی و توابع Safety سیستم شود.
Alarm و History در DOP-100
Alarm به اپراتور کمک می‌کند خطا و وضعیت غیرعادی ماشین را سریع‌تر تشخیص دهد. پیام Alarm می‌تواند همراه با اطلاعات مورد نیاز طراحی شود تا تعمیرکار برای پیدا کردن علت توقف مسیر مشخص‌تری داشته باشد.
History نیز برای نگهداری سوابق رخدادها و داده‌ها کاربرد دارد. Delta قابلیت Alarm، History Log و User Authority را به‌عنوان بخشی از امکانات مدیریتی DOP-100 معرفی می‌کند.
Recipe و مدیریت پارامترها
Recipe برای ماشین‌هایی مناسب است که چند محصول با تنظیمات متفاوت تولید می‌کنند. به‌جای واردکردن تک‌تک Setpointها، مجموعه‌ای از مقادیر می‌تواند ذخیره و با انتخاب اپراتور فراخوانی شود.
این قابلیت در ماشین‌های بسته‌بندی، پرکن، Mixing، پخت و خطوط چندمحصوله کاربرد دارد. محدوده مجاز پارامترها بهتر است علاوه بر HMI در منطق PLC نیز کنترل شود.
VNC و مانیتورینگ از راه دور
مدل‌های شبکه‌ای DOP-100 می‌توانند بسته به قابلیت‌های همان مدل از سرویس‌هایی مانند VNC برای مشاهده یا کنترل Remote استفاده کنند. این قابلیت در راه‌اندازی و عیب‌یابی ماشین از نقطه دیگری در شبکه مفید است.
Remote Access باید فقط در معماری شبکه امن فعال شود. سطح دسترسی کاربر، Password و محدودیت دسترسی از شبکه‌های خارجی باید بر اساس سیاست امنیت صنعتی مجموعه تنظیم شوند.
جایگزینی DOP-B با DOP-100
Delta خانواده DOP-B را با DOP-100 جایگزین کرده است. برای تعداد زیادی از مدل‌های DOP-B، مدل متناظر DOP-100 به‌صورت رسمی مشخص شده است.
برای مثال DOP-B07E415 با DOP-107EV جایگزین شده است. با این حال جایگزینی باید بر اساس کد کامل مدل قبلی انجام شود و نمی‌توان فقط بر اساس اندازه 7 یا 10 اینچ مدل جدید را انتخاب کرد.
Delta امکان بازکردن Projectهای سازگار DOP-B در DOPSoft 4 و تبدیل خودکار به DOP-100 متناظر را نیز فراهم کرده است. پس از Conversion باید COM Port، Driver، Functionها، Fontها و صفحه‌ها تست شوند.
کاربرد HMI دلتا DOP-100
- ماشین‌آلات بسته‌بندی
- ماشین‌های پرکن و درب‌بندی
- صنایع غذایی و نوشیدنی
- ماشین‌آلات چاپ و Labeling
- خطوط مونتاژ و تولید
- PLCهای Delta سری DVP، AS و AH
- مانیتورینگ اینورتر Delta
- Servo و Motion Control
- Robot Teaching با Handheld HMI
- ماشین‌های دارای چند تجهیز Serial یا Ethernet
راهنمای انتخاب HMI دلتا DOP-100
-
نوع HMI را مشخص کنید:
Basic، Standard، Advanced یا Handheld بر اساس سطح عملکرد پروژه انتخاب شود.
-
اندازه نمایشگر را تعیین کنید:
حجم اطلاعات، Resolution، فاصله اپراتور و فضای تابلو در انتخاب سایز اهمیت دارند.
-
مدل PLC را بررسی کنید:
Driver و Protocol کنترلر مقصد باید با HMI سازگار باشند.
-
تعداد COM Port را مشخص کنید:
اگر چند تجهیز Serial به HMI متصل می‌شوند، تعداد پورت‌ها قبل از خرید بررسی شود.
-
Ethernet را بررسی کنید:
Ethernet روی تمام مدل‌های DOP-100 وجود ندارد.
-
Alarm و Logging را تعیین کنید:
حجم History و اطلاعات مورد نیاز پروژه از ابتدا مشخص شود.
-
نیاز به Handheld را مشخص کنید:
برای Robot Teaching و Jog، مدل دستی می‌تواند گزینه مناسب‌تری باشد.
-
در جایگزینی DOP-B کد کامل را مبنا قرار دهید:
جدول رسمی Replacement دلتا باید قبل از انتخاب مدل جدید بررسی شود.
نصب HMI دلتا DOP-100
پیش از ایجاد برش روی درب تابلو باید Panel Cut مدل دقیق بررسی شود. دو HMI با اندازه نمایشگر مشابه ممکن است ابعاد بدنه یا Cutout متفاوتی داشته باشند.
ولتاژ تغذیه نیز باید از مشخصات مدل دقیق کنترل شود. اتصال اشتباه منبع تغذیه یا اجرای نامناسب Ground می‌تواند باعث آسیب یا اختلال در عملکرد HMI شود.
کابل‌های Serial و Ethernet بهتر است از کابل موتور، خروجی VFD و مدارهای قدرت فاصله داشته باشند. در RS-485 نیز Shielding، Grounding و Termination صحیح به پایداری شبکه کمک می‌کنند.
قیمت HMI دلتا DOP-100
قیمت HMI دلتا DOP-100 به اندازه و رزولوشن نمایشگر، گروه Basic یا Standard یا Advanced، Ethernet، تعداد COM Port و امکانات مدل بستگی دارد. مدل 4.3 اینچ Basic با یک Advanced HMI بزرگ از نظر قیمت قابل مقایسه مستقیم نیست.
در دو HMI با سایز یکسان نیز تفاوت Ethernet یا تعداد Communication Port می‌تواند قیمت را تغییر دهد. بنابراین استعلام قیمت باید با کد کامل محصول مانند DOP-107BV، DOP-107EV یا مدل مورد نظر انجام شود.
خرید HMI دلتا DOP-100
برای خرید HMI دلتا DOP-100 در پروژه جدید ابتدا مدل PLC، سایز نمایشگر، تعداد تجهیزات متصل، Ethernet، Logging و نوع کاربرد مشخص شوند. سپس می‌توان بین Basic، Standard، Advanced یا Handheld انتخاب کرد.
اگر هدف جایگزینی DOP-B یا یک HMI قدیمی دیگر است، کد کامل پنل قبلی، فایل Project، مدل PLC و Panel Cut در اختیار کارشناس قرار گیرد. این اطلاعات انتخاب مدل جایگزین و میزان تغییرات نرم‌افزاری را دقیق‌تر می‌کنند.
سوالات متداول HMI دلتا DOP-100
HMI دلتا DOP-100 چه مدل‌هایی دارد؟
DOP-100 در چهار گروه اصلی Basic، Standard، Advanced و Handheld عرضه می‌شود و هر گروه شامل چند اندازه و Type مختلف است.
نرم افزار HMI دلتا DOP-100 چیست؟
Delta در ساختار فعلی DIAScreen را برای DOP-100 معرفی می‌کند. DOPSoft 4 نیز برای پروژه‌های موجود DOP-100 و تبدیل بسیاری از پروژه‌های قدیمی DOP-B کاربرد دارد.
تفاوت Basic و Standard در DOP-100 چیست؟
Basic برای کاربردهای سادهتر طراحی شده است، در حالی که Standard دارای سه Serial Port است و مدل‌های Ethernet آن برای ارتباط شبکه‌ای مناسب‌تر هستند.
آیا تمام HMIهای DOP-100 Ethernet دارند؟
خیر. Ethernet به Type و مدل بستگی دارد و باید کد دقیق HMI بررسی شود.
آیا DOP-100 جایگزین DOP-B است؟
بله. Delta سری DOP-B را با DOP-100 جایگزین کرده و برای بسیاری از مدل‌های DOP-B مدل جایگزین متناظر ارائه داده است.
آیا فایل DOP-B روی DOP-100 قابل استفاده است؟
بسیاری از پروژه‌های سازگار DOP-B را می‌توان با DOPSoft 4 باز کرد و به مدل متناظر DOP-100 تبدیل کرد، اما پس از Conversion باید ارتباطات، Driverها و صفحات تست شوند.
HMI دستی DOP-100 چه کاربردی دارد؟
Handheld HMI برای Teaching، Jog، Robot Arm و Motion Control طراحی شده و دارای Emergency Stop، Enable Switch و در مدل‌های مناسب MPG است.
برای خرید HMI دلتا DOP-100 چه اطلاعاتی لازم است؟
نوع Basic، Standard، Advanced یا Handheld، اندازه صفحه، مدل PLC، Ethernet، تعداد COM Port، Logging و ابعاد Panel Cut از مهمترین اطلاعات انتخاب هستند.
خرید و استعلام قیمت HMI دلتا DOP-100
برای انتخاب HMI دلتا DOP-100، نوع HMI، اندازه و رزولوشن نمایشگر، مدل PLC، Ethernet، تعداد COM Port و امکانات مورد نیاز ماشین را مشخص کنید. کد محصول باید بر اساس ساختار واقعی پروژه انتخاب شود.
