کلید اتوماتیک که در تجهیزات فشار ضعیف با عنوان MCCB یا Molded Case Circuit Breaker شناخته می‌شود، برای قطع و حفاظت مدار در برابر شرایط غیرعادی جریان استفاده می‌شود. این کلید در تابلوهای توزیع، فیدرهای صنعتی، ورودی ماشین‌آلات، مدارهای موتور و بسیاری از سیستم‌های برق فشار ضعیف کاربرد دارد. مهم‌ترین وظایف حفاظتی پایه در MCCBها شامل حفاظت در برابر Overload و Short Circuit است، اما نوع و میزان تنظیم این حفاظت به Trip Unit و کد دقیق کلید بستگی دارد.
برای خرید کلید اتوماتیک نباید تنها عدد آمپر روی محصول را مبنا قرار داد. Rated Current، Frame Size، Rated Voltage، تعداد پل، Breaking Capacity، Icu، Ics، نوع Trip Unit، قابلیت تنظیم، تجهیزات جانبی و شرایط نصب باید هم‌زمان بررسی شوند. دو MCCB با آمپر یکسان ممکن است قدرت قطع، عملکرد حفاظتی و ابعاد کاملاً متفاوتی داشته باشند.

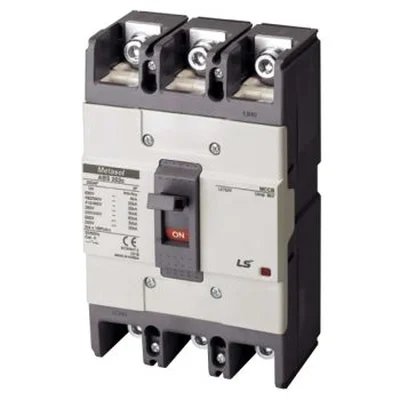

کلید اتوماتیک MCCB چیست؟
MCCB نوعی Circuit Breaker با بدنه قالب‌گیری‌شده است که برای حفاظت و Switching مدارهای فشار ضعیف استفاده می‌شود. در شرایط عادی، کلید جریان بار را عبور می‌دهد و در صورت تشخیص اضافه‌بار یا اتصال کوتاه، Trip Unit فرمان باز شدن مکانیزم کلید را صادر می‌کند.
برخلاف Fuse که پس از عملکرد معمولاً نیاز به تعویض دارد، Circuit Breaker پس از بررسی و رفع علت خطا در شرایط مجاز می‌تواند دوباره مورد استفاده قرار گیرد. البته پس از خطاهای شدید، وضعیت کلید و الزامات سازنده باید بررسی شوند و نباید صرفاً با Reset کردن کلید، مدار دوباره وصل شود.
کلید اتوماتیک از چه خطاهایی حفاظت می‌کند؟
Functionهای حفاظتی به Trip Unit بستگی دارند. در کلیدهای پایه، حفاظت Overload و Short Circuit معمولاً اصلی‌ترین وظایف هستند. در MCCBهای دارای Trip Unit الکترونیکی پیشرفته‌تر، Functionهایی مانند Long Time، Short Time، Instantaneous و در مدل‌های مربوطه Ground Fault نیز می‌توانند در دسترس باشند.
Overload
جریان بیش از مقدار مجاز که برای مدتی در مدار ادامه پیدا می‌کند. حفاظت Long Time یا بخش حرارتی Trip Unit برای این شرایط اهمیت دارد.
Short Circuit
خطایی با جریان بسیار بالا که نیاز به قطع سریع دارد. قدرت قطع MCCB باید با سطح اتصال کوتاه محل نصب متناسب باشد.
Ground Fault
در برخی Trip Unitهای الکترونیکی قابل ارائه است. وجود این Function باید برای مدل و Trip Unit دقیق بررسی شود.
تفاوت کلید اتوماتیک حرارتی-مغناطیسی و الکترونیکی
یکی از مهم‌ترین تقسیم‌بندی‌های MCCB مربوط به نوع Trip Unit است. در مدل‌های Thermal-Magnetic، بخش حرارتی معمولاً برای حفاظت در برابر اضافه‌بار و بخش مغناطیسی برای عملکرد در برابر جریان‌های بالای اتصال کوتاه استفاده می‌شود.
در MCCBهای Electronic Trip Unit، اندازه‌گیری و تصمیم‌گیری حفاظتی توسط مدار الکترونیکی انجام می‌شود. این ساختار می‌تواند امکان تنظیم دقیق‌تر Protection Functionها، Delay و در برخی مدل‌ها Measurement یا Communication را فراهم کند.
| نوع Trip Unit |
ساختار کلی |
قابلیت تنظیم |
کاربرد انتخاب |
| Thermal-Magnetic |
حفاظت حرارتی و مغناطیسی |
ثابت یا قابل تنظیم بسته به مدل |
حفاظت متداول مدارهای توزیع |
| Electronic |
اندازه‌گیری و پردازش الکترونیکی |
معمولاً انعطاف بیشتر، بسته به Trip Unit |
پروژه‌هایی با نیاز به تنظیم و Coordination دقیق‌تر |
کلید اتوماتیک قابل تنظیم و غیرقابل تنظیم
در بازار ایران اصطلاح‌های «کلید اتوماتیک قابل تنظیم»، «غیرقابل تنظیم» و گاهی «فیکس» بسیار رایج هستند. در مدل غیرقابل تنظیم، Setting بخش‌های حفاظتی اصلی از سوی کاربر قابل تغییر نیست یا محدوده تنظیم بسیار محدود است. در مدل‌های قابل تنظیم، بخشی از Thresholdهای حفاظتی را می‌توان در محدوده تعریف‌شده توسط سازنده تغییر داد.
قابلیت تنظیم ممکن است فقط برای بخش Thermal، فقط Magnetic یا برای چند Protection Function وجود داشته باشد. بنابراین عبارت «قابل تنظیم» بدون مشاهده مشخصات Trip Unit کافی نیست.
نکته اصطلاحی:
عبارت «فیکس» در بازار گاهی برای Trip غیرقابل تنظیم استفاده می‌شود، اما در Documentation فنی واژه Fixed می‌تواند به نوع نصب کلید در مقابل Plug-in یا Withdrawable نیز اشاره کند. هنگام سفارش باید دقیقاً مشخص شود منظور Trip ثابت است یا Mounting ثابت.
Frame Size و جریان نامی کلید اتوماتیک
یکی از مواردی که هنگام خرید MCCB باعث اشتباه می‌شود، تفاوت Frame Size و Rated Current است. Frame Size ظرفیت و اندازه خانواده مکانیکی کلید را مشخص می‌کند، اما لزوماً به معنی جریان نامی واقعی همان کلید نیست.
برای مثال ممکن است یک Frame برای چند Rated Current مختلف ارائه شود. به همین دلیل مشاهده عدد Frame روی بدنه یا نام خانواده به‌تنهایی برای تعیین جریان کلید کافی نیست و باید In یا مشخصه جریان نامی کد دقیق محصول بررسی شود.
قدرت قطع کلید اتوماتیک چیست؟
در هنگام وقوع اتصال کوتاه، MCCB باید بتواند جریان خطای بسیار بزرگ را به‌صورت ایمن قطع کند. به همین دلیل Breaking Capacity یکی از مشخصات اساسی انتخاب کلید است. مقدار موردنیاز باید با Prospective Short-Circuit Current یا Fault Level در محل نصب مقایسه شود.
نباید تصور کرد کلیدی که جریان نامی بالاتری دارد الزاماً قدرت قطع بالاتری نیز دارد. سازندگان معمولاً یک Frame و Rated Current را با چند سطح Breaking Capacity ارائه می‌کنند. مقدار قدرت قطع نیز باید در ولتاژ کاری موردنظر بررسی شود، زیرا Rating می‌تواند با تغییر Voltage متفاوت باشد.
تفاوت Icu و Ics چیست؟
Icu به Ultimate Short-Circuit Breaking Capacity مربوط است و سطح نهایی توانایی کلید برای قطع جریان اتصال کوتاه را تحت شرایط استاندارد مشخص می‌کند. Ics یا Service Short-Circuit Breaking Capacity بیانگر سطحی است که کلید پس از سیکل آزمون تعریف‌شده همچنان برای ادامه سرویس در شرایط تعیین‌شده ارزیابی می‌شود.
هنگام مقایسه دو MCCB نباید فقط بزرگ‌ترین عدد kA درج‌شده در کاتالوگ دیده شود. مشخص شود عدد مربوط به Icu است یا Ics و در چه Rated Operational Voltage اعلام شده است.
کلید اتوماتیک سه پل و چهار پل
MCCBها در مدل‌های 3P و 4P ارائه می‌شوند. مدل سه پل برای قطع سه هادی فاز طراحی می‌شود، در حالی که مدل چهار پل Pole چهارم مرتبط با Neutral را نیز در ساختار کلید دارد. نحوه حفاظت و Switching Neutral در همه مدل‌های 4P یکسان نیست.
انتخاب 3P یا 4P باید بر اساس ساختار سیستم توزیع، Earthing Arrangement، نیاز پروژه و طراحی مدار انجام شود. صرف سه‌فاز بودن شبکه به‌تنهایی برای تعیین تعداد پل کافی نیست.
LSI و LSIG در Trip Unit الکترونیکی
در برخی MCCBهای الکترونیکی حروف L، S، I و G برای نشان دادن Protection Functionهای Trip Unit استفاده می‌شوند. L معمولاً به Long-Time، S به Short-Time، I به Instantaneous و G به Ground-Fault مربوط است.
برای مثال یک Trip Unit با Functionهای LSI الزاماً Ground-Fault Protection ندارد و مدل LSIG این Function را نیز می‌تواند اضافه کند. محدوده Setting، Delay و نحوه عملکرد هر Function به سازنده و Trip Unit وابسته است.
کاربرد کلید اتوماتیک در تابلو برق
MCCB در نقاط مختلف سیستم توزیع فشار ضعیف قابل استفاده است. کاربرد دقیق آن به Rated Current، Breaking Capacity، Trip Unit و طراحی Selectivity بستگی دارد. در یک تابلو ممکن است کلید اتوماتیک در ورودی اصلی استفاده شود و در تابلو دیگر وظیفه حفاظت یک فیدر خروجی را داشته باشد.
- حفاظت فیدرهای تابلو توزیع
- حفاظت کابل و باس‌بار در محدوده طراحی‌شده
- ورودی تابلوهای صنعتی
- حفاظت خروجی‌های پرجریان
- مدار موتور در صورت انتخاب MCCB و Trip Unit مناسب
- ژنراتور و منابع تولید برق در مدل‌ها و Protectionهای سازگار
- پروژه‌های دارای نیاز به Selectivity و Coordination بین کلیدهای بالادست و پایین‌دست
Selectivity و Coordination بین کلیدها
در یک سیستم توزیع مناسب، وقوع خطا در یک فیدر نباید بدون ضرورت کل شبکه را خاموش کند. Selectivity یا Discrimination با هدف عملکرد نزدیک‌ترین تجهیز حفاظتی به محل خطا طراحی می‌شود.
دستیابی به Selectivity تنها با انتخاب آمپرهای متفاوت امکان‌پذیر نیست. منحنی‌های Time-Current، Settingهای Trip Unit، نوع تجهیزات و جداول Coordination سازنده باید بررسی شوند. در Trip Unitهای الکترونیکی، Short-Time Delay می‌تواند در برخی طرح‌ها امکان Coordination بیشتری ایجاد کند.
تجهیزات جانبی کلید اتوماتیک
بسیاری از MCCBها قابلیت نصب Accessories داخلی یا خارجی دارند. نوع تجهیزات قابل نصب و محل قرارگیری آن‌ها به Frame و Series بستگی دارد و نمی‌توان Accessory یک خانواده را بدون بررسی روی خانواده دیگر استفاده کرد.
| تجهیز جانبی |
کاربرد عمومی |
نکته انتخاب |
| Auxiliary Contact |
اعلام وضعیت باز یا بسته بودن کلید |
کد Accessory و تعداد Contact بررسی شود |
| Alarm Contact |
اعلام Trip در مدل‌های سازگار |
با Auxiliary Contact اشتباه نشود |
| Shunt Trip |
Trip کردن کلید با فرمان الکتریکی از راه دور |
ولتاژ Coil باید دقیق انتخاب شود |
| Undervoltage Release |
عملکرد کلید در افت یا قطع ولتاژ کنترل در شرایط تعریف‌شده |
Voltage Rating و Logic عملکرد بررسی شود |
| Motor Mechanism |
فرمان مکانیزه برای Open/Close در مدل‌های سازگار |
Supply Voltage و سازگاری با Frame بررسی شود |
| Rotary Handle |
عملکرد کلید از روی در تابلو یا مکانیزم Rotary |
Shaft و ابعاد تابلو اهمیت دارند |
Shunt Trip چه کاری انجام می‌دهد؟
Shunt Trip برای باز کردن MCCB با یک فرمان الکتریکی استفاده می‌شود. برای مثال سیستم کنترل، شستی اضطراری یا مدار حفاظتی می‌تواند در طراحی‌های مربوطه ولتاژ مناسب را به Shunt Trip اعمال کرده و کلید را Trip کند.
مهم‌ترین نکته در انتخاب Shunt Trip، سازگاری آن با Frame و Series کلید و همچنین ولتاژ Coil است. نمی‌توان صرفاً به دلیل شباهت ظاهری، یک Shunt Trip را روی MCCB دیگری نصب کرد.
Undervoltage Release چیست؟
Undervoltage Release یا UVR برای واکنش به افت یا از بین رفتن ولتاژ کنترلی طراحی می‌شود. در خانواده‌های مربوطه افت ولتاژ به زیر محدوده تعیین‌شده می‌تواند باعث باز شدن MCCB شود و تا بازگشت ولتاژ مناسب، امکان وصل شدن کلید محدود شود.
UVR و Shunt Trip عملکرد یکسانی ندارند. Shunt Trip با اعمال فرمان Trip عمل می‌کند، در حالی که UVR به وضعیت ولتاژ تغذیه خود وابسته است. Voltage Rating هر دو Accessory باید قبل از سفارش مشخص شود.
Fixed، Plug-in و Withdrawable
برخی خانواده‌های MCCB فقط به‌صورت Fixed و برخی در نسخه‌های Plug-in یا Withdrawable نیز عرضه می‌شوند. در نصب Fixed، کلید به شکل ثابت در تابلو قرار می‌گیرد. نسخه‌های Plug-in یا Withdrawable در خانواده‌های سازگار برای خارج کردن یا تعویض ساده‌تر تجهیز بدون باز کردن کامل اتصالات اصلی طراحی می‌شوند.
وجود این ساختارها در همه MCCBها عمومی نیست. Base، Terminal، مکانیزم و Accessoryهای موردنیاز باید از Selection Guide همان Series انتخاب شوند.
راهنمای انتخاب کلید اتوماتیک
انتخاب کلید اتوماتیک باید از مشخصات شبکه و بار شروع شود. ابتدا Voltage و ساختار شبکه مشخص می‌شود، سپس جریان طراحی مدار، سایز کابل و جریان بار بررسی می‌شوند. در مرحله بعد باید سطح اتصال کوتاه محل نصب مشخص شود تا Breaking Capacity مناسب انتخاب شود.
| پارامتر |
چه چیزی بررسی شود؟ |
دلیل اهمیت |
| Rated Current |
جریان نامی یا Setting واقعی Trip |
هماهنگی با بار و کابل |
| Frame Size |
Frame و محدوده جریان قابل استفاده |
ابعاد، Accessory و ظرفیت خانواده |
| Rated Voltage |
ولتاژ AC یا DC مدار |
Rating کلید با Voltage تغییر می‌کند |
| Breaking Capacity |
Icu و Ics در Voltage موردنظر |
تناسب با Fault Level شبکه |
| Trip Unit |
Thermal-Magnetic یا Electronic و Functionها |
تعیین رفتار حفاظتی کلید |
| Poles |
3P یا 4P و نوع Neutral Protection |
تطابق با شبکه |
| Accessories |
Shunt Trip، UVR، Auxiliary و Motor Mechanism |
فرمان و مانیتورینگ تابلو |
انتخاب کلید اتوماتیک برای موتور
برای مدار موتور نباید MCCB تنها بر اساس توان kW موتور انتخاب شود. جریان نامی موتور، Starting Current، روش راه‌اندازی، کابل، Contactor، Overload Protection و مشخصات اتصال کوتاه باید هم‌زمان بررسی شوند.
برخی MCCBها یا Trip Unitها برای Motor Protection طراحی شده‌اند و مشخصات متفاوتی نسبت به Line Protection عمومی دارند. همچنین در بسیاری از Starterها حفاظت اضافه‌بار موتور توسط Overload Relay یا MPCB انجام می‌شود. بنابراین Function هر جزء باید در مدار مشخص باشد.
نصب کلید اتوماتیک در تابلو برق
نصب MCCB باید مطابق Instruction سازنده انجام شود. جهت نصب مجاز، Clearance، سایز و نوع کابل یا Busbar، Terminal، مقدار Tightening Torque و شرایط دمای محیط می‌توانند روی عملکرد صحیح تجهیز اثر داشته باشند.
برای MCCBهای دارای Electronic Trip Unit یا Accessoryهای کنترلی، Wiring تجهیزات جانبی نیز باید دقیق انجام شود. Auxiliary Contact، Shunt Trip، UVR و Motor Mechanism می‌توانند ولتاژهای کاری متفاوتی داشته باشند و ولتاژ اشتباه ممکن است باعث آسیب شود.
Replacement کلید اتوماتیک قدیمی
برای جایگزینی یک MCCB قدیمی، انتخاب کلیدی با همان آمپر به‌تنهایی کافی نیست. ابتدا کد کامل کلید قبلی، Frame، In، تعداد پل، Voltage و Breaking Capacity مشخص شوند. سپس Trip Unit و تنظیمات حفاظتی آن بررسی شوند.
ابعاد بدنه، فاصله پیچ‌های نصب، نوع Front یا Rear Connection، Terminal، Busbar، محل Handle و تجهیزات جانبی نیز اهمیت دارند. یک مدل جدید ممکن است از نظر الکتریکی مناسب باشد اما بدون Adapter یا تغییر Busbar در محل کلید قبلی نصب نشود.
در کلیدهای دارای Shunt Trip، UVR یا Auxiliary Contact باید Voltage و Wiring تجهیزات قدیمی نیز بررسی شود. همچنین اگر MCCB قدیمی به PLC یا سیستم مانیتورینگ متصل است، Communication یا Contact Logic مدل جدید باید با مدار موجود سازگار باشد.
چکلیست Replacement:
کد کامل محصول، Frame Size، Rated Current، Voltage، Icu، Ics، تعداد پل، Trip Unit، Settingها، نوع نصب، ابعاد، Terminal، Busbar، Shunt Trip، UVR، Auxiliary Contact، Motor Mechanism، Coil Voltage و Wiring بررسی شوند.
قیمت کلید اتوماتیک به چه عواملی بستگی دارد؟
قیمت کلید اتوماتیک بر اساس برند، Series، Frame Size، جریان، قدرت قطع، 3P یا 4P بودن و نوع Trip Unit تغییر می‌کند. کلیدهای Electronic با Protection Functionهای پیشرفته، Measurement یا Communication معمولاً ساختار متفاوتی نسبت به مدل Thermal-Magnetic ساده دارند.
Accessories نیز جداگانه روی قیمت نهایی مجموعه اثر دارند. Shunt Trip، Undervoltage Release، Auxiliary Contact، Rotary Handle، Motor Mechanism، Plug-in Base و تجهیزات Communication در صورت نیاز باید در استعلام مشخص شوند.
برای خرید کلید اتوماتیک چه اطلاعاتی لازم است؟
- جریان نامی موردنیاز
- ولتاژ شبکه و AC یا DC بودن مدار
- سطح اتصال کوتاه یا Breaking Capacity موردنیاز
- 3P یا 4P بودن کلید
- Thermal-Magnetic یا Electronic بودن Trip Unit
- قابل تنظیم یا غیرقابل تنظیم بودن حفاظت
- کاربرد فیدر، موتور، ژنراتور یا بار دیگر
- نیاز به Shunt Trip یا Undervoltage Release
- نیاز به Auxiliary یا Alarm Contact
- نیاز به Rotary Handle یا Motor Mechanism
- ابعاد و نوع نصب در Replacement
- کد کامل MCCB قبلی در پروژه‌های جایگزینی
سوالات متداول کلید اتوماتیک
MCCB چیست؟
MCCB مخفف Molded Case Circuit Breaker است. این کلید برای Switching و حفاظت مدارهای فشار ضعیف در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود و عملکرد دقیق آن به Trip Unit بستگی دارد.
تفاوت کلید اتوماتیک قابل تنظیم و غیرقابل تنظیم چیست؟
در مدل قابل تنظیم می‌توان یک یا چند Setting حفاظتی را در محدوده تعیین‌شده تغییر داد. در مدل غیرقابل تنظیم Threshold مربوطه ثابت است. محدوده واقعی تنظیم باید از مشخصات Trip Unit بررسی شود.
تفاوت Icu و Ics در کلید اتوماتیک چیست؟
Icu ظرفیت نهایی قطع اتصال کوتاه و Ics ظرفیت قطع سرویس کلید در شرایط آزمون تعریف‌شده هستند. هر دو باید در Voltage کاری موردنظر بررسی شوند.
آیا Frame Size همان آمپر کلید است؟
خیر. یک Frame می‌تواند برای چند Rated Current استفاده شود. برای تعیین جریان واقعی باید In و مشخصات Trip Unit کد دقیق محصول بررسی شوند.
کلید اتوماتیک حرارتی-مغناطیسی بهتر است یا الکترونیکی؟
انتخاب به نیاز پروژه بستگی دارد. مدل Thermal-Magnetic برای بسیاری از حفاظتهای متداول مناسب است، در حالی که Trip Unit الکترونیکی می‌تواند تنظیمات و Functionهای حفاظتی بیشتری در مدل‌های مربوطه ارائه دهد.
Shunt Trip کلید اتوماتیک چه کاربردی دارد؟
Shunt Trip برای Trip کردن MCCB با فرمان الکتریکی از راه دور استفاده می‌شود. Voltage Coil و سازگاری Accessory با Frame و Series باید بررسی شوند.
برای کلید اتوماتیک سه پل انتخاب کنیم یا چهار پل؟
انتخاب 3P یا 4P به ساختار شبکه، نحوه مدیریت Neutral و طراحی حفاظتی بستگی دارد. صرف سه‌فاز بودن شبکه برای تصمیم‌گیری کافی نیست.
برای تعویض MCCB قدیمی چه مواردی باید بررسی شوند؟
Frame Size، In، Voltage، Icu، Ics، تعداد پل، Trip Unit، Setting، ابعاد، Terminal، Busbar، Mounting و تمام Accessories باید با مدل جایگزین تطبیق داده شوند.
آیا کلید اتوماتیک با آمپر بالاتر حفاظت بهتری ایجاد می‌کند؟
خیر. Current Rating باید با بار، کابل و طراحی حفاظتی هماهنگ باشد. انتخاب کلید با جریان بالاتر از مقدار مناسب می‌تواند حفاظت اضافه‌بار مدار را مختل کند.
