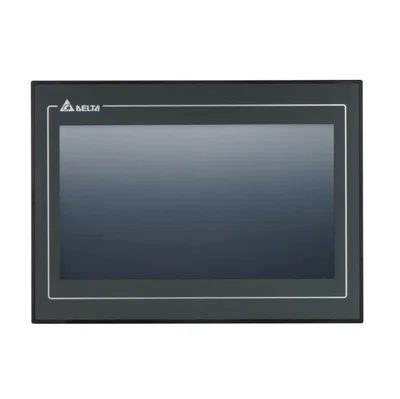

HMI دلتا DOP-B خانواده‌ای از پنل‌های اپراتوری Delta است که برای نمایش اطلاعات، کنترل تجهیزات و ایجاد رابط میان اپراتور و سیستم اتوماسیون صنعتی طراحی شده است. این سری در اندازه‌های مختلف تولید شده و در بسیاری از ماشین‌آلات، تابلوهای کنترل و خطوط تولید قدیمی همچنان مورد استفاده قرار می‌گیرد.
تنوع DOP-B فقط به اندازه صفحه محدود نمیشود. Delta این خانواده را در نسخههای Standard، Ethernet و برخی مدل‌های دارای امکانات تخصصی یا Keypad عرضه کرده است. به همین دلیل انتخاب جایگزین مناسب باید بر اساس کد کامل محصول انجام شود و نمیتوان فقط اندازه صفحه را ملاک قرار داد.
خانواده DOP-B اکنون تولید جاری Delta نیست و با سری DOP-100 جایگزین شده است. بنابراین در پروژه‌های تعمیراتی باید ابتدا مشخص شود که تهیه همان مدل قدیمی منطقی است یا مهاجرت به مدل جدیدتر Delta انتخاب مناسب‌تری خواهد بود.
HMI دلتا DOP-B چیست؟
عبارت DOP به Delta Operation Panel اشاره دارد و حرف B مشخص‌کننده خانواده B Series است. این پنل‌ها نقش رابط انسان و ماشین را بر عهده دارند و اطلاعات PLC، درایو، سروو، کنترلر و سایر تجهیزات را به شکل گرافیکی در اختیار اپراتور قرار می‌دهند.
اپراتور از طریق صفحه لمسی می‌تواند وضعیت ماشین را مشاهده کند، مقادیر مجاز را تغییر دهد، فرمان صادر کند و آلارم‌ها یا اطلاعات فرایندی را بررسی کند. قابلیت دقیق هر پنل به مدل DOP-B، سخت‌افزار آن و طراحی پروژه نرم‌افزاری وابسته است.
تنوع اندازه نمایشگر
سری DOP-B در ابعاد مختلف برای ماشین‌ها و تابلوهای کنترلی متفاوت عرضه شده است.
مدل‌های ارتباطی متنوع
بسته به مدل، نسخههای Standard و Ethernet و رابطهای ارتباط سریال در دسترس هستند.
مناسب ماشینهای موجود
این سری هنوز در بسیاری از تجهیزات صنعتی قدیمی نصب است و موضوع تعمیر یا جایگزینی آن اهمیت دارد.
انواع و مدل‌های HMI دلتا DOP-B
کاتالوگ رسمی Delta برای خانواده DOP-B اندازه‌های مختلفی از جمله 4.3، 5.6، 7، 8، 10.1 و 10.4 اینچ را معرفی کرده است. رزولوشن و امکانات جانبی نیز بر اساس کد محصول متفاوت هستند.
| گروه مدل |
اندازه نمایشگر |
نمونه مدل‌ها |
کاربرد انتخابی |
| DOP-B03 |
4.3 اینچ |
DOP-B03S211 / DOP-B03E211 |
ماشین‌ها و پنل‌های کوچک‌تر |
| DOP-B05 |
5.6 اینچ |
DOP-B05S111 |
کنترل و نمایش اطلاعات پایه ماشین |
| DOP-B07 |
7 اینچ |
DOP-B07S411 / DOP-B07S415 / DOP-B07E415 |
یکی از گروه‌های پرتنوع خانواده DOP-B |
| DOP-B08 |
8 اینچ |
DOP-B08S515 / DOP-B08E515 |
پروژه‌هایی با فضای نمایش بیشتر |
| DOP-B10 |
10.1 یا 10.4 اینچ، بسته به مدل |
DOP-B10S411 / DOP-B10S511 / DOP-B10E515 / DOP-B10S615 |
صفحات مانیتورینگ بزرگ‌تر و اطلاعات بیشتر |
ساختار کد مدل‌های DOP-B
کدگذاری DOP-B اطلاعات مهمی درباره نوع پنل در اختیار کاربر قرار می‌دهد. برای مثال در ساختار نام‌گذاری Delta، حرف S برای مدل Standard و حرف E برای مدل Ethernet استفاده شده است.
در برخی مدل‌ها عبارت PS برای نسخه Standard با قابلیت‌های Professional دیده می‌شود. همچنین حرف K در انتهای بعضی کدها به وجود Keypad اشاره دارد. به همین دلیل اختلاف یک یا چند حرف در کد محصول می‌تواند به تفاوت واقعی سخت‌افزاری منجر شود.
| علامت |
معنی در کدگذاری Delta |
| B |
B Series HMI |
| S |
Standard Model |
| E |
Ethernet Model |
| PS |
Standard Model with Professional Functions |
| K |
مدل مجهز به Keypad |
کاربرد HMI دلتا DOP-B
کاربرد HMI دلتا DOP-B ایجاد ارتباط ساده و قابل فهم میان اپراتور و سیستم کنترل است. به جای بررسی مستقیم رجیسترها یا ورودی و خروجی‌های PLC، اطلاعات به شکل کلید، عدد، نمودار، چراغ وضعیت و صفحه گرافیکی نمایش داده می‌شوند.
- کنترل و مانیتورینگ ماشین‌آلات صنعتی
- نمایش وضعیت ورودی و خروجی‌های PLC
- تغییر Setpoint و پارامترهای مجاز فرایند
- نمایش و ثبت آلارم‌های ماشین
- ارتباط با PLC، اینورتر، سروو و کنترلرهای صنعتی
- نمایش مقادیر دما، فشار، سرعت، موقعیت و سایر پارامترهای پروژه
- استفاده در خطوط تولید، ماشین‌سازی و تابلوهای کنترل
مزایای سری DOP-B
تنوع بالا
این خانواده در اندازه‌ها و ساختارهای ارتباطی مختلف عرضه شده و برای کاربردهای گوناگون مورد استفاده قرار گرفته است.
ارتباط صنعتی
مدل‌های مختلف امکان ارتباط با کنترلرها و تجهیزات اتوماسیون از طریق رابطهای متناسب با پروژه را فراهم میکنند.
صفحه لمسی رنگی
طراحی رابط گرافیکی باعث می‌شود اپراتور بتواند اطلاعات ماشین را سادهتر مشاهده و کنترل کند.
قابلیت مهاجرت به نسل جدید
Delta برای انتقال بسیاری از مدل‌های DOP-B به خانواده DOP-100 راهنمای رسمی ارائه کرده است.
ارتباط HMI دلتا DOP-B با PLC و تجهیزات صنعتی
HMI وظیفه کنترل اصلی ماشین را بر عهده ندارد و معمولاً اطلاعات را از PLC یا کنترلر دریافت می‌کند. DOP-B نیز از طریق پورت‌ها و درایورهای ارتباطی متناسب با مدل می‌تواند با تجهیزات مختلف ارتباط برقرار کند.
در پروژه‌های موجود ممکن است از ارتباط‌هایی مانند RS-232، RS-422 یا RS-485 استفاده شده باشد. برخی مدل‌ها نیز به Ethernet مجهز هستند. مشخصات پورت هر مدل باید از روی کد دقیق و مستندات همان پنل بررسی شود.
هنگام تعویض پنل، تنظیماتی مانند Baud Rate، Station Number، نوع پورت و Driver اهمیت زیادی دارند. ثبت این اطلاعات قبل از جدا کردن HMI قدیمی می‌تواند زمان راه‌اندازی پنل جایگزین را کاهش دهد.
نرم‌افزار HMI دلتا DOP-B
پروژه‌های DOP-B با خانواده نرم‌افزار DOPSoft طراحی و مدیریت شده‌اند. در محیط نرم‌افزار می‌توان صفحات گرافیکی، کلیدها، نمایشگرهای عددی، آلارم‌ها، نمودارها و تنظیمات ارتباطی را تعریف کرد.
Delta اعلام کرده است که DOP-B با DOP-100 جایگزین شده و DOPSoft قدیمی این خانواده دیگر توسعه پیدا نمی‌کند. برای برخی مدل‌های سازگار، پروژه قبلی را می‌توان در DOPSoft جدید باز کرد تا تبدیل به مدل متناظر DOP-100 انجام شود.
نکته مهم:
قبل از تعویض یک DOP-B فعال، داشتن فایل اصلی پروژه بسیار ارزشمند است. در صورت خرابی پنل و نبود فایل برنامه، جایگزینی سخت‌افزار بهتنهایی لزوماً ماشین را به وضعیت قبلی برنمیگرداند.
راهنمای انتخاب HMI دلتا DOP-B
راهنمای انتخاب HMI دلتا DOP-B برای یک ماشین قدیمی باید از کد کامل محصول آغاز شود. عبارتی مانند «HMI دلتا 7 اینچ» برای انتخاب جایگزین کافی نیست، زیرا چند مدل 7 اینچ با سخت‌افزار و ارتباط متفاوت در این خانواده وجود دارد.
-
کد کامل HMI را ثبت کنید:
کدی مانند DOP-B07S411 یا DOP-B07E415 اطلاعات مهمی درباره پنل ارائه می‌کند.
-
اندازه و رزولوشن نمایشگر را بررسی کنید:
این مشخصات روی نحوه نمایش پروژه در پنل جدید اثر دارند.
-
نوع ارتباط را مشخص کنید:
Ethernet یا ارتباط سریال مورد استفاده ماشین باید با پنل جایگزین هماهنگ باشد.
-
USB و کارت حافظه را بررسی کنید:
امکانات جانبی میان مدل‌های DOP-B یکسان نیستند.
-
ابعاد نصب را کنترل کنید:
اگر به DOP-100 مهاجرت می‌کنید، Cutout و ابعاد مکانیکی مدل جدید باید با تابلو مقایسه شوند.
-
فایل پروژه را تهیه کنید:
پیش از باز کردن HMI قدیمی از وجود Backup یا فایل اصلی برنامه مطمئن شوید.
-
مدل جایگزین رسمی را بررسی کنید:
Delta برای مدل‌های مختلف DOP-B جایگزین‌های متفاوتی معرفی کرده است.
مدل‌های جایگزین HMI دلتا DOP-B
جایگزین DOP-B برای همه مدل‌ها یک HMI واحد نیست. Delta با توجه به اندازه، رزولوشن و قابلیت‌های سخت‌افزاری، مدل‌های متفاوتی از خانواده DOP-100 را پیشنهاد کرده است.
| مدل DOP-B |
جایگزین معرفی‌شده توسط Delta |
| DOP-B03S211 |
DOP-103BQ |
| DOP-B03E211 |
DOP-105CQ |
| DOP-B05S111 |
DOP-107EG |
| DOP-B07S411 / DOP-B07S415 |
DOP-107CV |
| DOP-B07E415 |
DOP-107EV |
| DOP-B08S515 / DOP-B08E515 |
DOP-108IG |
| DOP-B10S411 |
DOP-110CS |
| DOP-B10S511 |
DOP-110CG |
| DOP-B10E515 |
DOP-110IG |
| DOP-B10S615 / DOP-B10E615 |
DOP-108IS |
توجه:
معرفی یک مدل بهعنوان Replacement به معنی تعویض مستقیم بدون بررسی نیست. ابعاد نصب، پورت‌ها، سیم‌بندی، Driver، فایل پروژه و تفاوتهای نرم‌افزاری باید پیش از جایگزینی کنترل شوند.
نصب و راه‌اندازی DOP-B
نصب HMI باید طبق دستورالعمل همان مدل انجام شود. پیش از سیم‌بندی، تغذیه دستگاه قطع شود و مسیر کابل‌های ارتباطی از کابل‌های قدرت و موتور فاصله مناسب داشته باشد تا اثر نویز کاهش پیدا کند.
Grounding صحیح نیز اهمیت زیادی دارد. در ارتباط‌های سریال، طول کابل، نوع کابل، اتصال شیلد و توپولوژی شبکه باید مطابق دستورالعمل تجهیزات متصل انتخاب شوند.
نکات مهم پیش از تعویض یک DOP-B قدیمی
- کد کامل HMI از روی پلاک ثبت شود.
- فایل پروژه و Backup موجود بررسی شود.
- مدل PLC و تجهیزات متصل ثبت شوند.
- نوع و تنظیمات پورت ارتباطی یادداشت شوند.
- ابعاد Cutout تابلو اندازه‌گیری شود.
- تجهیزات متصل به USB یا حافظه جانبی بررسی شوند.
- پس از تبدیل پروژه، تمام صفحات و فرمان‌ها تست شوند.
تجهیزات جانبی HMI دلتا DOP-B
تجهیزات جانبی DOP-B به مدل و پروژه وابسته هستند. برخی مدل‌ها USB Host دارند و در بعضی مدل‌ها پشتیبانی از SD نیز در ساختار سخت‌افزاری در نظر گرفته شده است.
کابل‌های ارتباطی، کابل شبکه، منبع تغذیه، حافظه جانبی و تجهیزات PLC از مهم‌ترین اجزایی هستند که ممکن است در کنار HMI استفاده شوند. هنگام عیب‌یابی، خرابی کابل یا تغذیه نباید با خرابی خود HMI اشتباه گرفته شود.
قیمت HMI دلتا DOP-B
قیمت HMI دلتا DOP-B به کد دقیق محصول، وضعیت موجودی، اندازه صفحه و امکانات سخت‌افزاری بستگی دارد. از آنجا که این خانواده دیگر تولید جاری Delta نیست، قیمت مدل‌های قدیمی لزوماً از الگوی قیمت‌گذاری محصولات جدید پیروی نمی‌کند.
هنگام استعلام قیمت بهتر است کد کامل محصول ارائه شود. در بسیاری از پروژه‌ها مقایسه هزینه تهیه DOP-B قدیمی با هزینه مهاجرت به DOP-100 می‌تواند به تصمیم دقیق‌تر کمک کند.
خرید HMI دلتا DOP-B
در خرید HMI دلتا DOP-B ابتدا باید مشخص شود محصول برای تعمیر یک ماشین موجود نیاز است یا هدف، ارتقای سیستم است. اگر ماشین باید بدون تغییر اساسی به کار ادامه دهد، بررسی مدل دقیق، پورت‌ها و فایل پروژه اهمیت بیشتری پیدا می‌کند.
در صورتی که امکان مهاجرت وجود داشته باشد، بررسی مدل متناظر DOP-100 می‌تواند انتخاب مناسب‌تری برای نگهداری بلندمدت سیستم باشد. با این حال، سازگاری پروژه، ابعاد، سیم‌بندی و تجهیزات جانبی باید پیش از خرید نهایی تأیید شوند.
سوالات متداول HMI دلتا DOP-B
آیا HMI دلتا DOP-B هنوز تولید می‌شود؟
خیر. Delta خانواده DOP-B را با سری DOP-100 جایگزین کرده و مدل‌های DOP-B در بخش محصولات متوقف‌شده قرار دارند.
HMI دلتا DOP-B در چه اندازههایی تولید شده است؟
این خانواده شامل مدلهایی با نمایشگرهای مختلف از جمله 4.3، 5.6، 7، 8 و حدود 10 اینچ است. اندازه دقیق باید بر اساس مدل بررسی شود.
تفاوت مدل S و E در DOP-B چیست؟
در کدگذاری Delta، S به مدل Standard و E به مدل Ethernet اشاره دارد. امکانات دقیق هر مدل باید از روی کد کامل آن بررسی شود.
جایگزین DOP-B07S411 چیست؟
Delta مدل DOP-107CV را بهعنوان جایگزین DOP-B07S411 معرفی کرده است. پیش از تعویض، پروژه و سخت‌افزار باید بررسی شوند.
نرم‌افزار HMI دلتا DOP-B چیست؟
پروژه‌های این خانواده با DOPSoft ایجاد شده‌اند. Delta برای مهاجرت مدل‌های سازگار DOP-B به DOP-100 نیز راهنمای تبدیل پروژه ارائه کرده است.
آیا همه مدل‌های DOP-B با یک مدل DOP-100 جایگزین می‌شوند؟
خیر. مدل جایگزین بر اساس کد DOP-B متفاوت است و Delta برای گروه‌های مختلف مدل‌های DOP-100 متفاوتی معرفی کرده است.
برای خرید DOP-B چه اطلاعاتی لازم است؟
بهتر است کد کامل HMI، عکس پلاک، مدل PLC، نوع ارتباط، ابعاد نصب و در صورت امکان فایل پروژه ارائه شود.
خرید و استعلام قیمت HMI دلتا DOP-B
برای انتخاب HMI دلتا DOP-B، کد دقیق پنل، اندازه نمایشگر، نوع ارتباط و وضعیت فایل پروژه را بررسی کنید. اگر محصول برای یک ماشین قدیمی استفاده می‌شود، مدل جایگزین DOP-100 نیز باید پیش از تصمیم نهایی ارزیابی شود.
برای راهنمای خرید و دریافت قیمت HMI دلتا DOP-B با شماره
03191091031
تماس بگیرید.
