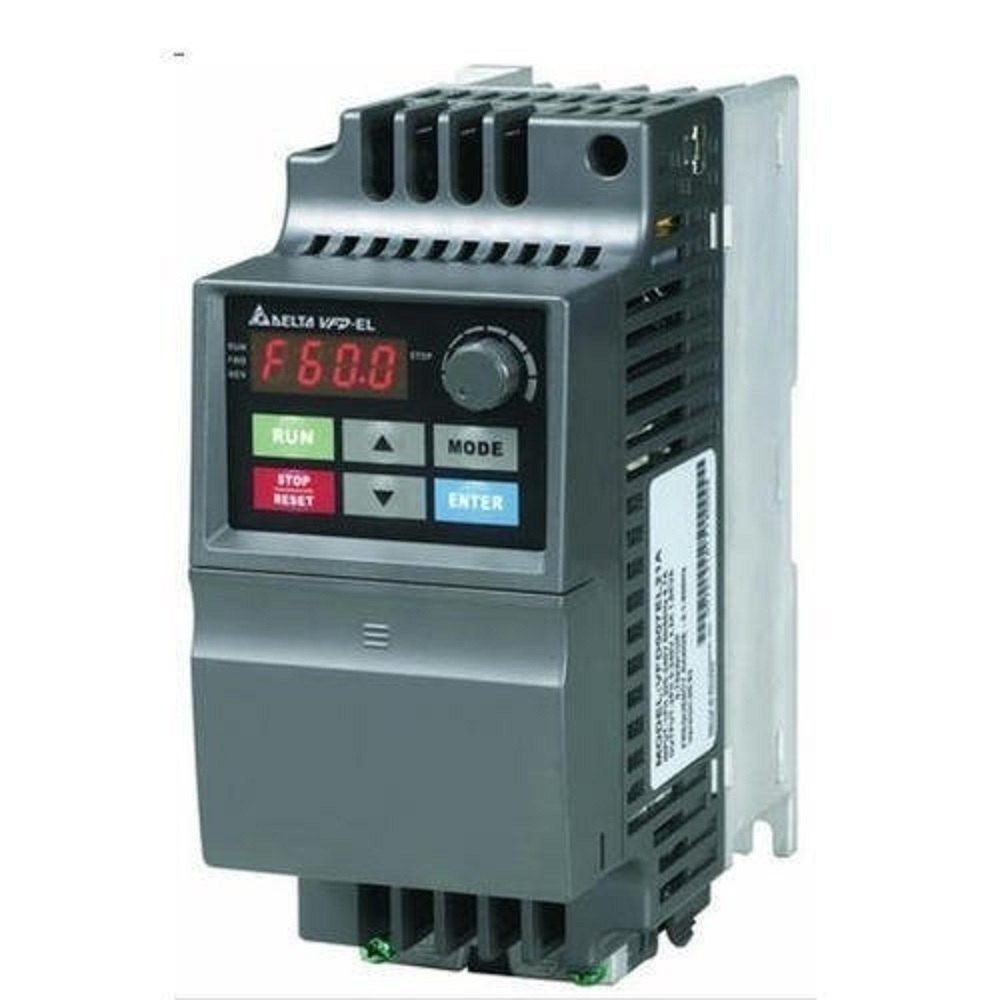

اینورتر دلتا EL-W با نام VFD-EL-W یکی از درایوهای اقتصادی و کامپکت Delta برای کنترل موتور است. این سری برای پروژه‌هایی طراحی شده که ابعاد کوچک، کنترل سرعت مناسب، ارتباط Modbus و هزینه منطقی اهمیت دارند. Delta، EL-W را در گروه Sensorless Vector Control Compact Drive قرار داده و کاربردهایی مانند نوار نقاله، انتقال مواد، بسته‌بندی مواد غذایی و ماشین‌آلات لبه‌چسبان را برای آن معرفی کرده است.
در خرید اینورتر دلتا EL-W نباید فقط توان موتور با عدد kW روی درایو مقایسه شود. جریان نامی موتور، ولتاژ شبکه، شرایط بار، تعداد دفعات راه‌اندازی و توقف و نیاز به PID یا ارتباط با PLC نیز باید بررسی شوند. EL-W و EL دو خانواده جداگانه هستند و مشخصات آن‌ها نباید به یکدیگر تعمیم داده شود.
اینورتر دلتا EL-W چیست؟
VFD-EL-W یک درایو AC کامپکت برای کنترل سرعت موتور از طریق تغییر فرکانس و ولتاژ خروجی است. این سری از کنترل Sensorless Vector استفاده می‌کند و بدون نیاز به Encoder خارجی می‌تواند رفتار موتور را بر اساس پارامترهای الکتریکی آن کنترل کند.
Delta در طراحی EL-W روی سادگی، ابعاد کوچک و امکانات کاربردی تمرکز کرده است. به همین دلیل این سری برای ماشین‌آلاتی که به یک درایو اقتصادی با امکانات پایه و متوسط نیاز دارند مناسب است و امکانات پیچیده سری‌هایی مانند C2000 یا CH2000 هدف اصلی آن نیست.
مشخصات و قابلیت‌های اینورتر Delta EL-W
EL-W دارای چهار ورودی دیجیتال، یک خروجی رله و یک ورودی آنالوگ است. ارتباط Modbus RS-485 نیز به‌صورت داخلی در این خانواده وجود دارد و برای ارتباط با PLC، HMI یا کنترلر سازگار استفاده می‌شود.
از دیگر امکانات مهم سری می‌توان به PID، کنترل فشار ثابت پمپ، Multi-step Operation، جبران گشتاور و کنترل چند پمپ اشاره کرد. Delta همچنین قابلیت تحمل اضافه‌بار 150% جریان نامی برای مدت 60s را برای این خانواده اعلام کرده است.
| قابلیت |
مشخصات EL-W |
کاربرد |
| نوع درایو |
Sensorless Vector Control Compact Drive |
کنترل موتور در ماشین‌آلات عمومی |
| ورودی دیجیتال |
4 ورودی |
فرمان‌های قابل برنامه‌ریزی |
| خروجی |
1 خروجی Relay |
اعلام وضعیت یا فرمان به مدار خارجی |
| ورودی آنالوگ |
1 ورودی |
مرجع فرکانس یا فیدبک فرایندی |
| ارتباط |
Modbus RS-485 |
اتصال به PLC و HMI |
| PID |
داخلی |
کنترل فشار و سایر متغیرهای فرایندی |
| اضافه‌بار |
150% برای 60s |
پاسخ به افزایش موقت بار |
محدوده توان و ولتاژ اینورتر EL-W
Delta برای VFD-EL-W دو گروه اصلی تغذیه ارائه کرده است. مدل‌های ورودی تک فاز 230V در محدوده 0.2kW تا 2.2kW قرار دارند. مدل‌های سه فاز 460V نیز از 0.4kW تا 4.0kW عرضه می‌شوند.
این محدوده نشان می‌دهد EL-W اساساً برای موتورهای کوچک و کاربردهای کامپکت طراحی شده است. اگر توان موتور یا شرایط بار از محدوده این سری فراتر باشد، باید خانواده دیگری از درایوهای Delta بررسی شود.
توجه به کلاس ولتاژ
در EL-W نباید صرفاً توان موتور برای سفارش اعلام شود. برای مثال مدل 230V تک فاز با مدل 460V سه فاز از نظر ورودی و کد محصول متفاوت است و باید برق محل نصب نیز در انتخاب لحاظ شود.
کاربرد اینورتر دلتا EL-W
Delta کاربردهای مشخصی را برای VFD-EL-W معرفی کرده است که بیشتر آن‌ها در محدوده ماشین‌آلات سبک و متوسط قرار می‌گیرند. کنترل سرعت، حرکت افقی و کار با بار ثابت از نیازهای رایج این ماشین‌ها هستند.
نوار نقاله
تنظیم سرعت موتور در خطوط انتقال و سیستم‌های لجستیکی.
بسته‌بندی
کنترل موتور در ماشین‌آلات بسته‌بندی مواد غذایی و تجهیزات جانبی آن‌ها.
انتقال مواد
کاربرد در تجهیزات Material Handling و حرکت بارهای متناسب با ظرفیت درایو.
لبه‌چسبان
کنترل موتور در بخشهایی از ماشین‌آلات Edge Banding و صنایع چوب.
پمپ
استفاده از PID و کنترل فشار ثابت در سیستم‌های پمپاژ کوچک و سازگار با توان سری.
اتوماسیون ماشین
دریافت فرمان از PLC از طریق ورودی‌ها یا ارتباط Modbus RS-485.
کنترل PID و پمپ در EL-W
یکی از قابلیت‌های کاربردی VFD-EL-W کنترل PID داخلی است. در یک سیستم پمپ می‌توان مقدار فیدبک سنسور را با مقدار هدف مقایسه کرد و سرعت موتور را متناسب با اختلاف این دو مقدار تغییر داد.
Delta برای این سری قابلیت کنترل فشار ثابت، Multi-Pump Control و Leakage Detection را نیز معرفی کرده است. این امکانات می‌توانند در سیستم‌های پمپاژ کوچک مورد استفاده قرار گیرند، اما تعداد پمپ‌ها، نحوه سیم‌کشی و منطق دقیق سیستم باید مطابق Manual طراحی شوند.
ارتباط اینورتر EL-W با PLC
VFD-EL-W دارای ارتباط Modbus از طریق RS-485 است. در پروژه‌های اتوماسیون می‌توان PLC یا HMI سازگار را به شبکه متصل کرد و فرمان‌هایی مانند Run، Stop یا مرجع فرکانس را از طریق ارتباط سریال مدیریت کرد.
در Manual رسمی Delta برای EL-W هر دو حالت Modbus RTU و ASCII توضیح داده شده‌اند. آدرس هر درایو، Baud Rate و فرمت داده باید به‌درستی تنظیم شوند تا PLC و درایو بتوانند اطلاعات را بدون خطا مبادله کنند.
قابلیت اضافه‌بار EL-W
Delta ظرفیت اضافه‌بار VFD-EL-W را 150% جریان نامی برای مدت 60s اعلام کرده است. این مقدار برای عبور از افزایش موقت بار در کاربردهای سازگار در نظر گرفته شده است و نباید با توان دائمی بالاتر اشتباه گرفته شود.
اگر ماشین به‌صورت دائم با جریان بیش از ظرفیت نامی کار می‌کند یا بار دارای شوک و گشتاور بسیار زیاد است، انتخاب EL-W مناسب نیست. در چنین شرایطی باید درایوی با Duty و ظرفیت متناسب با ماشین انتخاب شود.
تفاوت اینورتر دلتا EL-W و EL
EL-W و EL دو سری مستقل هستند. EL-W در ساختار فعلی Delta به‌عنوان یک گزینه اقتصادی Sensorless Vector معرفی شده است، در حالی که VFD-EL دارای تعداد بیشتری ورودی دیجیتال و امکانات متفاوتی در بخش I/O است.
| ویژگی |
VFD-EL |
VFD-EL-W |
| ورودی دیجیتال |
6 |
4 |
| خروجی Relay |
1 |
1 |
| ورودی آنالوگ |
1 |
1 |
| Modbus RS-485 |
دارد |
دارد |
| نصب |
Wall-mounted / DIN Rail |
Wall-mounted |
بنابراین هنگام تعویض EL با EL-W یا برعکس نباید تنها توان و ولتاژ را بررسی کرد. ترمینال‌های مورد استفاده، تعداد ورودی‌ها، خروجی‌ها، ابعاد و تنظیمات دستگاه قبلی نیز باید تطبیق داده شوند.
EL-W جایگزین کدام سری دلتا است؟
Delta در فهرست رسمی محصولات خود VFD-L2 را به‌عنوان سری متوقف‌شده معرفی کرده و VFD-EL-W را جایگزین آن می‌داند. اگر یک ماشین قدیمی دارای VFD-L2 است، EL-W می‌تواند یکی از گزینه‌های اصلی برای بررسی جایگزینی باشد.
این موضوع به معنی جایگزینی مستقیم تمام کدهای L2 با EL-W نیست. جریان موتور، ولتاژ، ابعاد، سیم‌کشی ترمینال‌ها و پارامترهای مورد استفاده باید قبل از انتخاب مدل جدید بررسی شوند.
راهنمای انتخاب اینورتر دلتا EL-W
انتخاب مدل مناسب باید از مشخصات واقعی موتور شروع شود. توان موتور محدوده اولیه را مشخص می‌کند، اما جریان نامی موتور معیار مهم‌تری برای تطبیق با خروجی درایو است.
توان موتور
kW یا HP برای تعیین محدوده اولیه درایو بررسی شود.
جریان موتور
جریان پلاک موتور با جریان مجاز خروجی EL-W تطبیق داده شود.
ولتاژ شبکه
مشخص شود مدل 230V تک فاز یا 460V سه فاز مورد نیاز است.
نوع بار
نوار نقاله، پمپ، انتقال مواد یا ماشین بسته‌بندی از نظر گشتاور بررسی شود.
PID
در کاربردهای پمپ، نوع سنسور و مقدار هدف فرایند مشخص شود.
PLC
در صورت استفاده از Modbus، ساختار شبکه از ابتدا مشخص شود.
نصب و راه‌اندازی اینورتر EL-W
VFD-EL-W باید مطابق User Manual نصب شود. رعایت فاصله تهویه، دمای محیط، نحوه نصب داخل تابلو و مسیر کابل‌های قدرت و فرمان در عملکرد پایدار دستگاه اهمیت دارند.
مشخصات پلاک موتور مانند ولتاژ، جریان و فرکانس باید قبل از راه‌اندازی کنترل شوند. منبع فرمان Run، منبع مرجع فرکانس، زمان شتاب‌گیری و کاهش سرعت نیز باید بر اساس نیاز ماشین تنظیم شوند.
در صورت استفاده از PID یا Multi-Pump، بهتر است ابتدا عملکرد موتور در حالت ساده آزمایش شود و سپس حلقه کنترل فرایند فعال شود. این روش عیب‌یابی را ساده‌تر می‌کند.
تجهیزات جانبی اینورتر دلتا EL-W
تجهیزات جانبی باید متناسب با شبکه برق، موتور و کاربرد انتخاب شوند. تمام پروژه‌ها به همه تجهیزات جانبی نیاز ندارند و Manual مدل انتخابی باید مرجع نهایی باشد.
- کلید و تجهیزات حفاظتی ورودی
- کنتاکتور متناسب با طراحی تابلو
- AC Reactor در شرایط مورد نیاز
- فیلتر EMC در پروژه‌های دارای الزامات مربوط
- سنسور یا ترانسمیتر برای کاربرد PID
- تجهیزات ارتباط RS-485
- کنتاکتور و مدار فرمان مناسب برای سیستم چند پمپ
قیمت اینورتر دلتا EL-W
قیمت اینورتر دلتا EL-W بر اساس کد دقیق، توان، جریان، کلاس ولتاژ و موجودی مدل تعیین می‌شود. مدل تک فاز 230V و مدل سه فاز 460V با توان مشابه ساختار یکسانی ندارند و باید جداگانه استعلام شوند.
هنگام مقایسه قیمت نیز باید دقت شود که VFD-EL، VFD-EL-W و VFD-EL-C سه خانواده متفاوت هستند. مقایسه قیمت آن‌ها بدون توجه به I/O، ارتباطات و کاربرد می‌تواند نتیجه اشتباهی ایجاد کند.
خرید اینورتر دلتا EL-W
برای خرید اینورتر دلتا EL-W ابتدا پلاک موتور، برق ورودی و نوع ماشین را بررسی کنید. در مرحله بعد مشخص شود که کنترل ساده سرعت کافی است یا قابلیت‌هایی مانند PID، Multi-Pump و ارتباط Modbus نیز در پروژه استفاده خواهند شد.
اگر پروژه جدید است، انتخاب EL-W باید با نیاز واقعی ماشین تطبیق داده شود. اگر هدف جایگزینی یک درایو قدیمی است، کد دستگاه قبلی، سیم‌کشی ترمینال‌ها و پارامترهای اصلی آن نیز باید ثبت شوند.
برای کاربردهای کوچک و متوسط که یک درایو کامپکت و اقتصادی لازم است، EL-W می‌تواند گزینه مناسبی برای بررسی باشد. در پروژه‌هایی با بار سنگین، توان بالاتر یا نیاز به شبکه‌های پیشرفته‌تر، بهتر است سایر سری‌های Delta نیز مقایسه شوند.
سوالات متداول اینورتر دلتا EL-W
آیا اینورتر دلتا EL-W هنوز تولید می‌شود؟
بله. VFD-EL-W در فهرست فعلی Compact Drives شرکت Delta قرار دارد و محصول متوقف‌شده محسوب نمیشود.
اینورتر EL-W در چه توانهایی عرضه می‌شود؟
طبق اطلاعات رسمی Delta، مدل‌های 230V تک فاز از 0.2kW تا 2.2kW و مدل‌های 460V سه فاز از 0.4kW تا 4.0kW عرضه می‌شوند.
تفاوت EL و EL-W چیست؟
این دو خانواده مستقل هستند. EL-W چهار ورودی دیجیتال دارد و به‌عنوان مدل اقتصادی Sensorless Vector عرضه می‌شود، در حالی که VFD-EL ساختار I/O و محدوده مدل متفاوتی دارد.
آیا EL-W از Modbus پشتیبانی می‌کند؟
بله. Modbus RS-485 داخلی است و Manual رسمی Delta از حالتهای RTU و ASCII پشتیبانی می‌کند.
آیا EL-W کنترل PID دارد؟
بله. Delta قابلیت PID، کنترل فشار ثابت و Multi-Pump Control را برای این سری معرفی کرده است.
ظرفیت اضافه‌بار EL-W چقدر است؟
Delta ظرفیت اضافه‌بار 150% جریان نامی برای مدت 60s را برای VFD-EL-W اعلام کرده است.
EL-W جایگزین کدام سری قدیمی دلتا است؟
Delta سری VFD-L2 را متوقف کرده و VFD-EL-W را به‌عنوان جایگزین آن معرفی می‌کند. مدل جایگزین دقیق باید بر اساس مشخصات دستگاه قبلی انتخاب شود.
قیمت اینورتر دلتا EL-W چگونه تعیین می‌شود؟
قیمت به کد کامل دستگاه، توان، جریان، کلاس ولتاژ و موجودی مدل بستگی دارد. برای استعلام دقیق بهتر است کد کامل محصول ارائه شود.
خرید و قیمت اینورتر دلتا EL-W
برای انتخاب EL-W، توان و جریان موتور، ولتاژ ورودی، نوع بار و نیاز به PID یا Modbus را بررسی کنید. کد کامل دستگاه بهترین مرجع برای انتخاب مدل و استعلام قیمت است.
