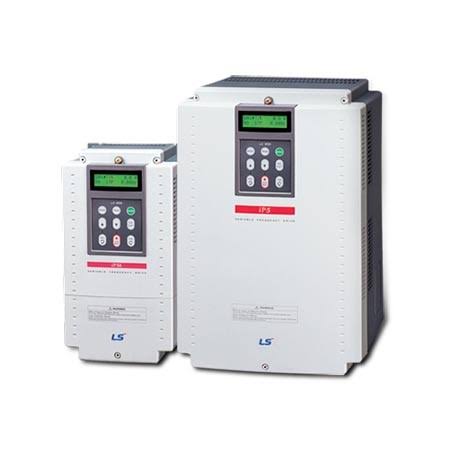

اینورتر LS سری IP5A

اینورتر LS iP5A یک درایو تخصصی برای کنترل پمپ، فن و تجهیزات HVAC است. قابلیت‌های این سری متناسب با بارهای گشتاور متغیر طراحی شده‌اند. کنترل فشار، دبی و حجم هوا از کاربردهای اصلی آن محسوب می‌شوند.

iP5A در محدوده توان گسترده تولید شده و در پروژه‌های کوچک تا تأسیسات بزرگ کاربرد دارد. کنترل PID، مدیریت چند موتور و حالت خواب و بیداری از امکانات مهم آن هستند. این قابلیت‌ها می‌توانند کنترل فرایند و مصرف انرژی را بهبود دهند.

تولید اینورتر iP5A متوقف شده است. بااین‌حال، تعداد زیادی از این درایوها همچنان در بوستر پمپ‌ها و سامانه‌های تهویه کار می‌کنند. موجودی بازار نیز ممکن است شامل کالاهای قدیمی یا دستگاه‌های کارکرده باشد.

معرفی اینورتر LS iP5A

iP5A یکی از درایوهای قدیمی و تخصصی LS ELECTRIC برای پمپ و فن است. این محصول علاوه بر کنترل دور موتور، امکاناتی برای کنترل فرایند ارائه می‌کند. بنابراین بسیاری از عملکردها بدون کنترلر جداگانه قابل‌اجرا هستند.

اینورتر سرعت موتور را براساس فرمان دستی یا بازخورد سنسور تغییر می‌دهد. سنسور می‌تواند فشار، دبی یا سایر متغیرهای فرایندی را اندازه‌گیری کند. سپس درایو فرکانس خروجی را برای رسیدن به مقدار هدف تنظیم می‌کند.

کاهش دور پمپ یا فن در زمان کم‌باری می‌تواند مصرف انرژی را کاهش دهد. مقدار صرفه‌جویی به منحنی بار و ساعات کار بستگی دارد. نصب اینورتر به‌تنهایی عملکرد نامناسب یک سیستم غیراصولی را اصلاح نمی‌کند.

مشخصات کلی اینورتر ال اس iP5A

براساس دفترچه رسمی اینورتر iP5A، این خانواده در توان‌های 0.75 تا 450kW تولید شده است. محدوده دقیق توان به کلاس ولتاژی دستگاه بستگی دارد.

مهم‌ترین مشخصات و قابلیت‌های iP5A عبارت‌اند از:

• محدوده توان کلی 0.75 تا 450kW
• مدل‌های سه‌فاز کلاس 200V و 400V
• کنترل تخصصی پمپ و فن
• کنترل PID فرایندی
• قابلیت Dual PID
• قابلیت Pre-PID برای شروع نرم کنترل
• کنترل چند موتور یا MMC
• حالت خواب و بیداری
• تشخیص شکستگی لوله در تنظیمات مرتبط
• کنترل موتور دوم
• عملکرد صرفه‌جویی انرژی
• شروع مجدد خودکار در شرایط تنظیم‌شده
• قابلیت Flying Start
• جبران لغزش موتور
• ارتباط RS-485
• امکان استفاده از کارت‌های ارتباطی
• ذخیره پنج خطای آخر
• صفحه‌کلید LED یا LCD در نسخه‌های متناسب
• ورودی‌ها و خروجی‌های قابل‌برنامه‌ریزی

همه قابلیت‌ها باید براساس نسخه نرم‌افزاری و کد کامل دستگاه بررسی شوند. برخی امکانات ارتباطی به کارت جانبی نیاز دارند. نوع صفحه‌کلید نیز ممکن است میان مدل‌ها متفاوت باشد.

توان‌های اینورتر LS iP5A

اینورتر iP5A در توان‌های متنوعی تولید شده است. توان‌های معرفی‌شده در دفترچه شامل 0.75، 1.5، 2.2 و 3.7kW هستند. مدل‌های 5.5، 7.5، 11، 15، 18.5 و 22kW نیز در این خانواده قرار دارند.

توان‌های بالاتر شامل 30، 37، 45، 55، 75، 90 و 110kW هستند. مدل‌های 132، 160، 220، 280، 315، 375 و 450kW نیز تولید شده‌اند. موجودی هر توان باید در زمان سفارش بررسی شود.

نسخه‌های کلاس 200V در محدوده محدودتری عرضه شده‌اند. دفترچه رسمی، مدل‌های این کلاس را تا 30kW نشان می‌دهد. خانواده 400V نیز محدوده‌ای تا 450kW را پوشش می‌دهد.

تمام مدل‌های iP5A دارای ورودی سه‌فاز هستند. این خانواده برای اتصال مستقیم به برق تک‌فاز طراحی نشده است. ولتاژ ورودی باید پیش از نصب از روی پلاک کنترل شود.

نحوه کدخوانی اینورتر iP5A

کد محصولات این سری معمولاً با عبارت SV آغاز می‌شود. عدد بعدی ظرفیت اسمی دستگاه را مشخص می‌کند. عبارت iP5A نیز نام خانواده محصول است.

برای نمونه، کد SV055iP5A-4 به یک درایو 5.5kW اشاره دارد. پسوند -4 نشان‌دهنده کلاس ولتاژی 400V است. پسوند -2 نیز برای مدل‌های کلاس 200V استفاده شده است.

در توان‌های بالاتر، تعداد رقم‌های بخش ظرفیت افزایش پیدا می‌کند. برای مثال، SV4500iP5A-4 به مدل 450kW اشاره دارد. کد کامل باید بدون حذف حروف و اعداد بررسی شود.

توان درج‌شده در کد برای انتخاب نهایی کافی نیست. جریان خروجی و شرایط محیطی نیز باید در نظر گرفته شوند. نوع بار و ظرفیت اضافه‌بار دستگاه اهمیت زیادی دارند.

کنترل PID در اینورتر iP5A

کنترل PID برای ثابت نگه‌داشتن یک متغیر فرایندی استفاده می‌شود. فشار آب، دبی و حجم هوای خروجی نمونه‌هایی از این متغیرها هستند. سنسور مقدار واقعی را به ورودی آنالوگ درایو ارسال می‌کند.

درایو مقدار واقعی را با نقطه تنظیم مقایسه می‌کند. سپس سرعت موتور را برای کاهش اختلاف تغییر می‌دهد. ضرایب PID باید متناسب با رفتار سیستم تنظیم شوند.

تنظیم نامناسب می‌تواند باعث نوسان فشار یا پاسخ کند شود. انتخاب محدوده صحیح ترانسمیتر نیز اهمیت دارد. برای مثال، سنسور فشار با دامنه بسیار بزرگ دقت کنترل را کاهش می‌دهد.

نوع سیگنال سنسور می‌تواند ولتاژی یا جریانی باشد. تنظیمات ورودی آنالوگ باید با سیگنال انتخاب‌شده هماهنگ شوند. سیگنال 4–20mA در مسیرهای صنعتی مقاومت مناسبی در برابر نویز دارد.

قابلیت Dual PID

یکی از ویژگی‌های مهم iP5A، کنترل PID دوگانه است. این قابلیت امکان استفاده از یک حلقه PID اضافی یا ساختار Cascade PID را فراهم می‌کند. اجرای آن به طراحی صحیح فرایند نیاز دارد.

در ساختار Cascade، خروجی یک کنترلر می‌تواند مرجع کنترلر دیگر باشد. این روش برای فرایندهای دارای دو متغیر وابسته کاربرد دارد. تنظیم دو حلقه نسبت به PID ساده پیچیده‌تر است.

نباید Dual PID را بدون شناخت رفتار سیستم فعال کرد. زمان پاسخ سنسورها و تجهیزات باید بررسی شود. راه‌اندازی بهتر است به‌صورت مرحله‌ای و همراه با ثبت تغییرات انجام شود.

قابلیت Pre-PID

Pre-PID برای ورود نرم‌تر سیستم به کنترل حلقه‌بسته استفاده می‌شود. درایو ابتدا موتور را با شرایط تعیین‌شده راه‌اندازی می‌کند. سپس پس از رسیدن به سطح مناسب، کنترل PID فعال می‌شود.

این قابلیت می‌تواند از افزایش ناگهانی فشار جلوگیری کند. در سیستم‌هایی با لوله‌های طولانی یا مخزن بزرگ نیز مفید است. فرکانس خروج و سطح انتقال باید متناسب با پروژه تنظیم شوند.

حالت خواب و بیداری iP5A

در زمان کاهش مصرف، پمپ ممکن است با سرعت بسیار پایین کار کند. ادامه این وضعیت همیشه بهینه نیست. حالت Sleep پس از تحقق شرایط تنظیم‌شده، موتور را متوقف می‌کند.

درایو هنگام تغییر فشار یا افزایش مصرف دوباره فعال می‌شود. این عملکرد با عنوان Wake-Up شناخته می‌شود. تنظیم درست آستانه بیداری از تأخیر یا استارت مکرر جلوگیری می‌کند.

زمان تأخیر خواب نیز باید متناسب با حجم شبکه تنظیم شود. مقدار بسیار کوتاه باعث افزایش تعداد روشن و خاموش شدن می‌شود. تنظیم بسیار طولانی نیز مصرف بی‌دلیل موتور را افزایش می‌دهد.

وجود منبع تحت فشار مناسب می‌تواند عملکرد سیستم را پایدارتر کند. نشتی شبکه نیز باعث بیدارشدن مکرر پمپ می‌شود. ابتدا باید مشکلات مکانیکی و هیدرولیکی سیستم برطرف شوند.

کنترل چند پمپ با iP5A

MMC یا Multi-Motor Control برای مدیریت چند موتور در یک سیستم استفاده می‌شود. موتور اصلی مستقیماً به خروجی اینورتر متصل می‌شود. موتورهای کمکی نیز از طریق رله و کنتاکتور وارد مدار می‌شوند.

براساس دفترچه iP5A، تعداد موتورهای کمکی در تنظیمات MMC می‌تواند تا هفت موتور تعریف شود. اجرای تعداد کامل به خروجی‌های کنترلی و تجهیزات جانبی متناسب نیاز دارد. تعداد عملی پمپ‌ها باید براساس طراحی تابلو مشخص شود.

وقتی مصرف افزایش می‌یابد، موتور اصلی به فرکانس بالاتر می‌رسد. سپس یکی از پمپ‌های کمکی وارد مدار می‌شود. درایو دوباره سرعت پمپ اصلی را برای حفظ فشار تنظیم می‌کند.

هنگام کاهش مصرف، پمپ‌های کمکی به‌ترتیب از مدار خارج می‌شوند. ترتیب ورود و خروج باید برای جلوگیری از ضربه فشار تنظیم شود. اختلاف ظرفیت پمپ‌ها نیز می‌تواند کنترل را پیچیده کند.

مدار کنتاکتورها باید اینترلاک مناسب داشته باشد. هیچ موتور نباید هم‌زمان به خروجی درایو و برق شبکه متصل شود. تغییر منبع تغذیه موتور باید در وضعیت ایمن انجام شود.

تعویض دوره‌ای پمپ‌ها

کارکرد دائمی یک پمپ باعث افزایش استهلاک آن می‌شود. در ساختار چندپمپه می‌توان زمان کار را میان پمپ‌ها تقسیم کرد. این کار به یکنواخت‌شدن ساعات کار تجهیزات کمک می‌کند.

اجرای تعویض خودکار به سیم‌کشی و تنظیمات صحیح نیاز دارد. وضعیت هر پمپ نیز باید پیش از ورود به مدار بررسی شود. خرابی یک پمپ نباید باعث صدور فرمان نامناسب به سایر موتورها شود.

سیستم حفاظت هر موتور باید مستقل طراحی شود. حفاظت داخلی اینورتر فقط موتور متصل به خروجی آن را مستقیماً پایش می‌کند. موتورهای متصل به برق شبکه به حفاظت جداگانه نیاز دارند.

کاربرد اینورتر LS iP5A در بوستر پمپ

یکی از کاربردهای اصلی iP5A، کنترل فشار در بوستر پمپ است. ترانسمیتر فشار مقدار واقعی شبکه را اندازه‌گیری می‌کند. درایو نیز سرعت پمپ را برای ثابت نگه‌داشتن فشار تغییر می‌دهد.

در زمان مصرف کم، سرعت پمپ کاهش پیدا می‌کند. اگر مصرف بسیار پایین باشد، سیستم می‌تواند وارد حالت خواب شود. افزایش مصرف نیز باعث بیداری و راه‌اندازی مجدد موتور می‌شود.

در سیستم چندپمپه، پمپ‌های کمکی براساس تقاضا وارد مدار می‌شوند. این عملکرد ظرفیت سیستم را با میزان مصرف هماهنگ می‌کند. تنظیم اشتباه می‌تواند باعث نوسان فشار و قطع‌و‌وصل مکرر شود.

کاربرد iP5A در فن و تهویه

iP5A برای کنترل فن هواساز و برج خنک‌کننده نیز کاربرد دارد. فرمان سرعت می‌تواند از سنسور یا سیستم مدیریت ساختمان دریافت شود. کاهش دور فن در زمان کم‌باری، مصرف برق را کاهش می‌دهد.

تغییر نرم سرعت باعث کاهش فشار ناگهانی به تسمه و یاتاقان می‌شود. صدای جریان هوا نیز در دورهای پایین کمتر خواهد بود. حداکثر سرعت باید با محدودیت مکانیکی فن هماهنگ باشد.

در فن‌های دارای دمپر، ترتیب بازشدن دمپر و راه‌اندازی موتور اهمیت دارد. درایو به‌تنهایی نمی‌تواند ایمنی مکانیکی دمپر را تضمین کند. وضعیت دمپر باید با سنسور یا مدار مناسب کنترل شود.

کاربرد iP5A در برج خنک‌کننده

سرعت فن برج خنک‌کننده می‌تواند براساس دمای آب تنظیم شود. سنسور دما بازخورد لازم را در اختیار کنترلر قرار می‌دهد. درایو نیز سرعت فن را متناسب با بار حرارتی تغییر می‌دهد.

کارکرد دائمی فن با حداکثر سرعت همیشه ضروری نیست. کاهش سرعت می‌تواند مصرف انرژی و صدای تجهیزات را محدود کند. محدوده حداقل سرعت باید از نظر خنک‌کاری موتور بررسی شود.

ارتباطات صنعتی اینورتر iP5A

iP5A قابلیت ارتباط RS-485 را برای کنترل و پایش ارائه می‌کند. درایو می‌تواند فرمان حرکت و سرعت را از PLC دریافت کند. وضعیت فرکانس، جریان و خطا نیز قابل‌خواندن است.

پارامترهای ارتباطی باید در PLC و درایو یکسان باشند. آدرس هر دستگاه روی شبکه باید منحصربه‌فرد انتخاب شود. مسیر کابل ارتباطی نیز باید از کابل قدرت فاصله داشته باشد.

کارت‌های ارتباطی مختلفی برای این خانواده عرضه شده‌اند. CANopen یکی از گزینه‌های رسمی iP5A است و از طریق کارت جانبی استفاده می‌شود. گزینه‌های دیگر باید براساس مدل کارت و نسخه درایو بررسی شوند.

وجود نام یک پروتکل در مستندات به معنای نصب بودن کارت نیست. پیش از خرید باید کارت داخل دستگاه بررسی شود. فایل تنظیمات شبکه نیز باید با همان نسخه سخت‌افزاری سازگار باشد.

حفاظت‌های اینورتر LS iP5A

iP5A خطاهای مختلف الکتریکی و حرارتی را پایش می‌کند. اضافه‌ولتاژ، افت ولتاژ، اضافه‌جریان و اتصال زمین از خطاهای مهم هستند. افزایش دمای اینورتر و موتور نیز در تنظیمات مرتبط کنترل می‌شود.

قطع فاز خروجی، اضافه‌بار و خطای ارتباطی نیز می‌توانند باعث توقف شوند. پنج خطای آخر در حافظه دستگاه ذخیره می‌شوند. این اطلاعات برای عیب‌یابی اولیه مفید هستند.

ریست خطا بدون شناسایی علت روش صحیحی نیست. ابتدا باید زمان وقوع و وضعیت بار بررسی شود. سپس کابل، موتور و تجهیزات مکانیکی کنترل شوند.

ظرفیت اضافه‌بار و نوع کاربرد

iP5A برای پمپ و فن طراحی شده و ظرفیت آن با بارهای گشتاور متغیر هماهنگ است. دفترچه برای بسیاری از مدل‌ها ظرفیت اضافه‌بار 120% به‌مدت یک دقیقه را اعلام می‌کند. این مقدار براساس شرایط مشخص محیطی تعریف شده است.

استفاده از این درایو برای نوار نقاله سنگین یا جرثقیل نیازمند بررسی جداگانه است. چنین بارهایی می‌توانند به ظرفیت اضافه‌بار بیشتری نیاز داشته باشند. سری تخصصی پمپ و فن همیشه جایگزین درایو صنعتی سنگین نیست.

شرایط محیطی و نصب

محدوده دمای محیط اعلام‌شده برای iP5A برابر −10…+50°C است. دفترچه استفاده از بار کمتر در دمای 50°C را مطرح می‌کند. بنابراین ظرفیت دستگاه باید با دمای واقعی تابلو هماهنگ شود.

رطوبت محیط باید کمتر از 90% و بدون میعان باشد. ارتفاع استاندارد نصب نیز کمتر از 1000m اعلام شده است. شرایط خارج از این محدوده به بررسی کاهش ظرفیت نیاز دارند.

درایو باید در محیط بدون گاز خورنده و گردوغبار زیاد نصب شود. تهویه تابلو باید گرمای تولیدشده را دفع کند. مدل‌های توان بالا به طراحی حرارتی دقیق‌تری نیاز دارند.

سیم ارت اینورتر و موتور باید به‌درستی متصل شود. کابل قدرت نیز باید از کابل فرمان جدا باشد. نصب و سرویس باید توسط فرد متخصص انجام شود.

تجهیزات جانبی iP5A

راکتور ورودی می‌تواند در برخی شبکه‌ها برای کاهش تنش‌های الکتریکی استفاده شود. فیلتر EMC نیز برای کنترل نویز هدایت‌شده کاربرد دارد. انتخاب این تجهیزات باید با جریان مدل هماهنگ باشد.

در توان‌های بالا ممکن است راکتور DC یا تجهیزات خارجی دیگری لازم باشند. ساختار دقیق بخش قدرت میان فریم‌ها متفاوت است. نقشه همان مدل باید پیش از اتصال بررسی شود.

مقاومت ترمز در کاربرد پمپ و فن معمولاً نیاز اصلی نیست. این بارها اغلب توقف سریع و انرژی برگشتی زیادی ندارند. اگر کاربرد خاصی به توقف سریع نیاز دارد، قابلیت ترمز باید جداگانه بررسی شود.

وضعیت تولید اینورتر LS iP5A

LS ELECTRIC در فهرست مستندات رسمی، کاتالوگ iP5A را با وضعیت Discontinued معرفی کرده است. بنابراین iP5A یک سری متوقف‌شده محسوب می‌شود. این وضعیت باید در خرید و برنامه نگهداری در نظر گرفته شود.

کالاهای موجود ممکن است تولید قدیمی یا کارکرده باشند. تاریخ تولید و شرایط انبارداری می‌توانند بر سلامت قطعات اثر بگذارند. مهلت تست و وضعیت فنی باید پیش از سفارش مشخص شوند.

در دستگاه‌های توان بالا، بررسی خازن‌ها و فن‌ها اهمیت بیشتری دارد. روشن‌کردن درایوی که مدت طولانی بدون برق مانده، نیازمند بررسی فنی است. اتصال مستقیم بدون ارزیابی می‌تواند خطر خرابی ایجاد کند.

جایگزین اینورتر iP5A

سری H100 به‌عنوان خانواده جدیدتر LS برای پمپ و فن قابل‌بررسی است. بااین‌حال، H100 جایگزین کاملاً مستقیم تمام مدل‌های iP5A نیست. توان، جریان و کد دقیق باید جداگانه تطبیق داده شوند.

ابعاد دستگاه و محل ترمینال‌ها ممکن است متفاوت باشند. پارامترهای کنترلی و رجیسترهای شبکه نیز یکسان نیستند. برنامه PLC یا BMS ممکن است به اصلاح نیاز داشته باشد.

هنگام انتخاب جایگزین باید موارد زیر بررسی شوند:

• توان و جریان موتور
• کلاس ولتاژی درایو
• تعداد پمپ‌ها یا فن‌ها
• نوع کنترل PID
• سیگنال ترانسمیتر
• تعداد ورودی‌ها و خروجی‌ها
• مدار کنترل چند پمپ
• پروتکل ارتباطی
• رجیسترهای مورداستفاده
• ابعاد محل نصب
• تهویه و دفع حرارت
• تجهیزات جانبی موجود

در پروژه چندپمپه، منطق عملکرد باید پیش از تعویض ثبت شود. فقط انتقال سیم‌ها به ترمینال‌های مدل جدید کافی نیست. ترتیب ورود پمپ‌ها و حفاظت‌ها باید دوباره آزمایش شود.

قیمت اینورتر LS iP5A

قیمت اینورتر LS iP5A به توان، کلاس ولتاژ و وضعیت دستگاه بستگی دارد. وجود صفحه‌کلید LCD یا کارت ارتباطی نیز روی قیمت اثر می‌گذارد. توقف تولید باعث شده قیمت این سری ساختار ثابتی نداشته باشد.

برای استعلام قیمت باید تصویر کامل پلاک دستگاه ارسال شود. اعلام عبارت «اینورتر iP5A» بدون ذکر توان و ولتاژ کافی نیست. مدل‌های این خانواده محدوده توان بسیار گسترده‌ای دارند.

اگر دستگاه برای جایگزینی خریداری می‌شود، پلاک موتور نیز لازم است. تصویر ترمینال‌های کنترلی و کارت شبکه نیز انتخاب را آسان‌تر می‌کند. اطلاعات سیستم چندپمپه باید همراه درخواست اعلام شوند.

خرید اینورتر LS iP5A از آوا الکتریک

پیش از خرید اینورتر LS iP5A باید وضعیت کالا و کد کامل بررسی شوند. جریان خروجی باید با موتور و شرایط بهره‌برداری هماهنگ باشد. امکان تأمین آینده نیز در تصمیم خرید اهمیت دارد.

در صورت نبود مدل قدیمی، می‌توان گزینه جایگزین را بررسی کرد. انتخاب مدل جدید باید براساس عملکرد واقعی سیستم انجام شود. تغییرات سیم‌کشی و تنظیمات نیز باید پیش از خرید مشخص شوند.

کارشناسان آوا الکتریک می‌توانند در بررسی کد قدیمی و انتخاب گزینه مناسب راهنمایی ارائه دهند. موجودی و قیمت نیز براساس مشخصات کامل محصول استعلام می‌شوند.

برای راهنمای خرید و دریافت قیمت اینورتر LS iP5A با شماره 03191091031 تماس بگیرید.
