HMI ال اس یکی از اجزای کاربردی سیستمهای اتوماسیون صنعتی است که ارتباط میان اپراتور و تجهیزات کنترلی را برقرار میکند. اپراتور از طریق صفحهنمایش لمسی میتواند وضعیت ماشین را مشاهده کند، مقادیر فراین...
HMI ال اس یکی از اجزای کاربردی سیستمهای اتوماسیون صنعتی است که ارتباط میان اپراتور و تجهیزات کنترلی را برقرار میکند. اپراتور از طریق صفحهنمایش لمسی میتواند وضعیت ماشین را مشاهده کند، مقادیر فرایندی را تغییر دهد، فرمانهای مجاز را ارسال کند و هشدارها را ببیند.
در یک سیستم معمول، PLC منطق کنترلی را اجرا میکند و HMI اطلاعات PLC و سایر تجهیزات را بهصورت گرافیکی نمایش میدهد. بنابراین HMI جایگزین PLC نیست؛ بلکه امکان کنترل و پایش سادهتر فرایند را در اختیار کاربر قرار میدهد.
محصولات HMI شرکت LS Electric برای ارتباط با تجهیزات اتوماسیون، نمایش دادهها و مدیریت فرایند طراحی شدهاند. مدلهای مختلف این محصولات از نظر اندازه صفحه، نوع لمس، سیستمعامل، تغذیه، درگاههای ارتباطی و امکانات نرمافزاری تفاوت دارند.
HMI ال اس چیست و چه کاری انجام میدهد؟
HMI مخفف Human Machine Interface و به معنای رابط انسان و ماشین است. این تجهیز اطلاعات خام کنترلکننده را به شکل عدد، متن، نمودار، چراغ وضعیت، آلارم، کلید و تصویر در اختیار اپراتور قرار میدهد.
برای مثال، PLC میتواند سرعت موتور، دمای مخزن یا تعداد قطعات تولیدشده را پردازش کند. HMI این اطلاعات را روی یک صفحه گرافیکی نمایش میدهد و به اپراتور اجازه میدهد پارامترهای تعریفشده را تغییر دهد.
فرمانهایی مانند شروع و توقف دستگاه، انتخاب حالت دستی یا اتوماتیک، تغییر مقدار مرجع، تأیید آلارم و انتخاب دستور تولید نیز میتوانند از طریق HMI اجرا شوند. حدود دسترسی هر کاربر باید هنگام طراحی پروژه مشخص شود تا تغییرات حساس فقط در اختیار افراد مجاز قرار گیرد.
کاربردهای HMI ال اس
HMI ال اس در ماشینآلات و فرایندهایی استفاده میشود که اپراتور باید وضعیت تجهیزات را مشاهده یا فرمانهایی را وارد کند. نوع صفحهنمایش و امکانات ارتباطی باید متناسب با تعداد دادهها، پیچیدگی ماشین و شرایط محیطی انتخاب شوند.
ماشینآلات صنعتی
در دستگاههای بستهبندی، برش، تزریق، مونتاژ، چاپ و ماشینهای مخصوص، HMI برای نمایش مراحل کار و تنظیم پارامترها کاربرد دارد. اپراتور میتواند وضعیت سنسورها، عملگرها، شمارندهها و خطاهای ماشین را در یک محیط یکپارچه مشاهده کند.
خطوط تولید و مونتاژ
در خطوط تولید، نمایشگر میتواند اطلاعات بخشهای مختلف فرایند را جمعآوری و نمایش دهد. مشاهده تعداد تولید، زمان توقف، وضعیت ایستگاهها و پیامهای خطا به عیبیابی سریعتر کمک میکند.
کنترل موتور و اینورتر
HMI میتواند در صورت پشتیبانی مدلها و تنظیم صحیح ارتباط، اطلاعات اینورتر را نمایش دهد. سرعت مرجع، فرکانس خروجی، جریان، وضعیت کار و کد خطا از جمله دادههایی هستند که امکان نمایش یا ثبت آنها وجود دارد.
پمپ، فن و تأسیسات
در تابلوهای کنترل پمپ و فن، HMI برای نمایش فشار، سطح، دما، سرعت و وضعیت موتورها استفاده میشود. همچنین میتوان صفحات جداگانهای برای حالت دستی، اتوماتیک، تنظیمات PID و مشاهده آلارمها طراحی کرد.
سامانههای پایش و کنترل فرایند
در تصفیهخانهها، سیستمهای انتقال مواد، خطوط غذایی، تجهیزات ساختمانی و تابلوهای کنترل، HMI امکان مشاهده اطلاعات فرایند را فراهم میکند. امکانات دقیق هر پروژه به مدل HMI، کنترلکننده و پروتکل ارتباطی وابسته است.
مزایای استفاده از HMI ال اس
یکی از مزایای اصلی HMI ال اس، هماهنگی مناسب با تجهیزات اتوماسیون LS Electric است. در پروژههایی که PLC، اینورتر یا سروو سیستم ال اس استفاده شده، انتخاب تجهیزات همخانواده میتواند طراحی ارتباط و مدیریت پروژه را سادهتر کند.
نمایش گرافیکی اطلاعات باعث میشود اپراتور بدون مشاهده مستقیم برنامه PLC، وضعیت دستگاه را بررسی کند. همچنین نمایش آلارم همراه با توضیح مناسب، زمان شناسایی خطا و توقف ماشین را کاهش میدهد.
قابلیتهایی مانند نمایش نمودار، ثبت داده، مدیریت دستور تولید، تعریف سطح دسترسی و تهیه نسخه پشتیبان در مدلهای پشتیبانیشده در دسترس هستند. وجود این امکانات به مدل سختافزاری و نسخه نرمافزار وابسته است و باید پیش از خرید بررسی شود.
تنوع اندازه صفحه نیز امکان انتخاب متناسب با فضای تابلو و حجم اطلاعات را فراهم میکند. صفحه کوچک برای ماشینهای ساده و صفحه بزرگتر برای فرایندهای دارای نمودارها و اطلاعات متعدد مناسبتر است.
معرفی سریهای HMI ال اس
سبد HMI شرکت LS Electric شامل محصولات اقتصادی، نمایشگرهای پیشرفته و مدلهای ماژولار است. بعضی نسلهای قبلی نیز همچنان در ماشینآلات نصبشده یا بازار موجود هستند؛ اما وضعیت تولید، موجودی و امکان جایگزینی آنها باید پیش از سفارش کنترل شود.
HMI ال اس سری eXP2
سری eXP2 برای کاربردهای اقتصادی و عمومی طراحی شده است. این خانواده از صفحه لمسی مقاومتی استفاده میکند و مدلهایی با اندازههای 4.3، 5.6، 7 و 10.1 اینچ در فهرست رسمی آن دیده میشود.
درگاه Ethernet در مدلهای منتخب این سری وجود دارد و بعضی مدلها از Micro SD پشتیبانی میکنند. بنابراین تنها نام سری برای انتخاب کافی نیست و پسوند کامل مدل باید بررسی شود.
طبق صفحه رسمی سازنده، eXP2 از امکاناتی مانند USB، مدیریت فایل از طریق FTP، نمایش PDF و VNC در مدلها و تنظیمات پشتیبانیشده برخوردار است. این سری برای ماشینآلات عمومی و پروژههایی مناسب است که امکانات پایه و هزینه خرید اهمیت بیشتری دارد.
HMI ال اس سری iXP3
سری iXP3 یک خانواده پیشرفته با سیستمعامل Linux، پردازنده چهارهستهای 1.6GHz و صفحه لمسی خازنی است. اندازههای رسمی این سری شامل 8.4، 10.4، 12.1 و 15 اینچ هستند.
مدلهای iXP3 در نسخههای تغذیه AC و DC عرضه میشوند. خروجی HDMI برای نمایش دوگانه، پشتیبانی از فرمانهای چندلمسی و امکانات امنیتی شبکه از قابلیتهای معرفیشده برای این خانواده هستند.
iXP3 برای ماشینآلات پیچیدهتر، نمایش اطلاعات گسترده و پروژههایی مناسب است که سرعت پردازش و رابط کاربری پیشرفته اهمیت دارد. انتخاب قابلیتهای خاص باید بر اساس کد کامل مدل و مستندات همان محصول انجام شود.
HMI ال اس سری LXP
LXP خانواده ماژولار HMI ال اس است و امکان ترکیب یا جداسازی واحد نمایشگر از واحد اصلی را فراهم میکند. این طراحی در پروژههایی که محدودیت نصب یا نیاز به تعویض بخش نمایشگر دارند، مزیت مهمی ایجاد میکند.
نمایشگرهای 12.1، 19 و 24 اینچ در فهرست رسمی این خانواده قرار دارند. قابلیتهایی مانند XP-VLink، Hot Swap، شبکه Gigabit Ethernet، USB 3.0 و پشتیبانی از SDXC بسته به مدل و پیکربندی ارائه میشوند.
برخی نسخههای LXP برای محیطهای خاص و الزامات ضدانفجار طراحی شدهاند. وجود گواهی یا قابلیت خاص باید برای کد دقیق محصول کنترل شود و نباید به کل سری تعمیم داده شود.
سریهای iXP2، iXP2H و XP
iXP2 و XP از نسلهای شناختهشده XGT Panel هستند و در بسیاری از ماشینآلات نصبشده دیده میشوند. مدلهای iXP2 در اندازهها و نسخههای تغذیه مختلف تولید شدهاند و برای طراحی پروژه از نرمافزار XP-Builder استفاده میکنند.
iXP2H یک HMI دستی 7 اینچ است که برای کنترل نزدیک ماشین و کاربردهای نیازمند پنل قابلحمل طراحی شده است. این سری دارای کلیدهای عملکردی و تجهیزات ایمنی مرتبط با کاربرد دستی است؛ بااینحال، نحوه اتصال و عملکرد مدار ایمنی باید دقیقاً مطابق دفترچه سازنده طراحی شود.

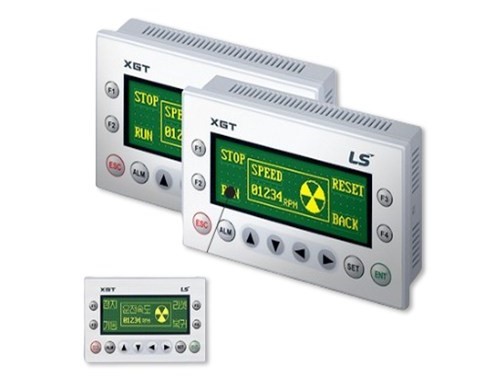

سری XP نیز نسل قدیمیتر این خانواده است. هنگام جایگزینی XP یا iXP2 با نسل جدید، ابعاد برش تابلو، نوع ارتباط، فایل پروژه، درایور کنترلکننده و امکان تبدیل پروژه باید بررسی شود.
نرمافزار برنامهنویسی HMI ال اس
نرمافزار مورد استفاده به نسل HMI بستگی دارد. سریهای eXP2، iXP2 و برخی محصولات پیشین با XP-Builder برنامهنویسی میشوند، درحالیکه خانوادههای جدید iXP3 و LXP از LXP-Designer استفاده میکنند.
در نرمافزار طراحی میتوان صفحات گرافیکی، کلیدها، چراغها، ورودی عددی، پیامها، آلارمها، نمودارها و سطوح دسترسی را تعریف کرد. پروژه پس از تنظیم ارتباط، از طریق روش پشتیبانیشده مانند Ethernet یا USB به HMI منتقل میشود.
نسخه نرمافزار باید از مدل انتخابشده پشتیبانی کند. در پروژههای جایگزینی نیز بهتر است ابتدا از فایل اصلی، تنظیمات ارتباط و دادههای مهم نسخه پشتیبان تهیه شود.
راهنمای انتخاب HMI ال اس
انتخاب HMI فقط بر اساس اندازه نمایشگر یا قیمت ممکن است باعث ناسازگاری در زمان اجرا شود. کد دقیق محصول باید با نیازهای ارتباطی، محیط نصب و ساختار نرمافزاری پروژه تطبیق داده شود.
اندازه و وضوح صفحهنمایش
برای صفحات ساده شامل چند کلید و مقدار، نمایشگر کوچکتر میتواند کافی باشد. اگر پروژه دارای نمودار، آلارمهای متعدد، نقشه فرایند یا چند ناحیه کنترلی است، صفحه بزرگتر خوانایی و کاربری بهتری ایجاد میکند.
وضوح تصویر نیز بر مقدار اطلاعات قابل نمایش اثر دارد. هنگام جایگزینی مدل قدیمی با مدل جدید، تنها ابعاد بیرونی کافی نیست و وضوح پروژه و اندازه برش تابلو نیز باید کنترل شوند.
نوع صفحه لمسی
سری eXP2 از لمس مقاومتی استفاده میکند، درحالیکه iXP3 و LXP به صفحه لمسی خازنی مجهز هستند. لمس مقاومتی با فشار عمل میکند و لمس خازنی امکاناتی مانند چندلمسی و حرکتهای انگشتی را فراهم میسازد.
نوع مناسب به شرایط محیط، روش استفاده اپراتور و طراحی رابط کاربری بستگی دارد. استفاده از دستکش، وجود آلودگی و شیوه تمیزکاری صفحه باید پیش از انتخاب در نظر گرفته شود.
درگاهها و پروتکلهای ارتباطی
ابتدا مشخص کنید HMI باید به چه تجهیزاتی متصل شود. نوع PLC، اینورتر، سروو درایو، کنترلکننده دما یا تجهیزات اندازهگیری باید همراه با مدل و پروتکل آنها مشخص شود.
وجود RS-232، RS-422/485 یا Ethernet در تمام مدلهای یک خانواده یکسان نیست. همچنین پشتیبانی فیزیکی از یک درگاه بهتنهایی کافی نیست و درایور ارتباطی دستگاه مقصد نیز باید در نرمافزار HMI وجود داشته باشد.
نوع و مقدار ولتاژ تغذیه
تغذیه مدلهای HMI یکسان نیست. برای نمونه، سری iXP3 دارای نسخههای AC و DC است؛ بنابراین کد سفارش باید با منبع تغذیه تابلو مطابقت داشته باشد.
ولتاژ مجاز، توان مصرفی، نوع اتصال زمین و تجهیزات حفاظتی باید از پلاک و دفترچه همان مدل استخراج شوند. اتصال اشتباه AC به مدل DC میتواند باعث آسیب جدی به دستگاه شود.
نیاز به ثبت اطلاعات و حافظه جانبی
اگر پروژه به ثبت آلارم، ذخیره روند تغییرات، Recipe یا تهیه نسخه پشتیبان نیاز دارد، ظرفیت و نوع حافظه اهمیت پیدا میکند. پشتیبانی از USB، SD یا Micro SD در مدلهای مختلف تفاوت دارد.
حجم داده، دوره نمونهبرداری و مدت نگهداری اطلاعات باید پیش از انتخاب محاسبه شوند. امکاناتی مانند ارسال فایل یا مدیریت از راه دور نیز به مدل، شبکه و تنظیمات نرمافزار وابسته هستند.
شرایط محیطی و نوع نصب
دمای محیط، رطوبت، گردوغبار، لرزش و تابش مستقیم نور بر عملکرد HMI اثر میگذارند. درجه حفاظت اعلامشده معمولاً با نصب صحیح روی تابلو، آببندی مناسب و رعایت دستورالعمل سازنده اعتبار دارد.
برای محیطهای خطرناک، دریایی یا دارای الزامات خاص باید کد محصول و گواهی دقیق آن بررسی شود. وجود یک نسخه دارای گواهی در یک خانواده به معنای تأیید همه مدلهای آن سری نیست.
نکات نصب و راهاندازی HMI ال اس
پیش از برش تابلو، نقشه ابعادی مدل دقیق را بررسی کنید. فاصله مناسب برای تهویه، کابلکشی و دسترسی تعمیراتی نیز باید در نظر گرفته شود.
کابل تغذیه و کابل ارتباطی را از کابلهای قدرت، خروجی اینورتر و مسیرهای دارای نویز دور نگه دارید. اتصال زمین، شیلد کابل و روش عبور سیمها باید مطابق دفترچه HMI و تجهیزات متصل انجام شود.
ولتاژ منبع تغذیه را پیش از اتصال اندازهگیری کنید. حفاظت مدار و سطح مقطع سیم نیز باید بر اساس مشخصات مدل و استانداردهای تابلو انتخاب شوند.
پس از نصب، ارتباط HMI با PLC در چند مرحله آزمایش شود. خواندن داده، نوشتن پارامتر، نمایش خطا، قطع و وصل شبکه و بازیابی پس از خاموشی از موارد مهم در تست نهایی هستند.
تجهیزات جانبی HMI ال اس
تجهیزات موردنیاز به مدل HMI و ساختار تابلو وابسته هستند. منبع تغذیه مناسب، فیوز یا حفاظت مدار، کابل برنامهنویسی، کابل ارتباطی و سوئیچ Ethernet از تجهیزات متداول یک پروژه HMI هستند.
حافظه USB، کارت SD یا Micro SD فقط در مدلهای سازگار قابل استفاده است. نوع و ظرفیت حافظه باید با محدودیتهای اعلامشده در دفترچه محصول تطبیق داده شود.
در پروژههای جایگزینی ممکن است قاب تبدیل، صفحه واسط یا اصلاح برش تابلو لازم باشد. برای HMI دستی iXP2H نیز تجهیزات اتصال و Junction Box مرتبط باید مطابق ساختار رسمی سازنده انتخاب شوند.
قیمت HMI ال اس
قیمت HMI ال اس به سری، اندازه صفحهنمایش، وضوح تصویر، نوع لمس، سیستمعامل، نوع تغذیه و تعداد درگاههای ارتباطی بستگی دارد. امکاناتی مانند Ethernet، حافظه جانبی، پردازش قویتر و ساختار ماژولار نیز بر قیمت اثر میگذارند.
وضعیت موجودی، نسل محصول و لوازم همراه از عوامل دیگر تعیینکننده قیمت هستند. به همین دلیل مقایسه قیمت دو HMI بدون بررسی کد کامل آنها نتیجه دقیقی ارائه نمیدهد.
در زمان استعلام بهتر است مدل PLC یا سایر تجهیزات متصل، اندازه موردنظر و نوع ارتباط را اعلام کنید. اگر هدف تعویض یک HMI قدیمی است، ارسال عکس پلاک و کد کامل محصول به انتخاب جایگزین مناسب کمک میکند.
خرید HMI ال اس
پیش از خرید HMI ال اس، کد کامل محصول را با نیاز پروژه تطبیق دهید. اندازه صفحه، ولتاژ تغذیه، درگاهها، نرمافزار برنامهنویسی و سازگاری با کنترلکننده پنج عامل اصلی در این بررسی هستند.
برای دستگاههای موجود، نسخه پشتیبان پروژه و مدل HMI فعلی اهمیت زیادی دارد. جایگزینی مستقیم تنها زمانی امکانپذیر است که ابعاد نصب، ارتباطات و امکان انتقال یا بازطراحی پروژه تأیید شوند.
آوا الکتریک امکان بررسی مشخصات پروژه و انتخاب مدل مناسب از خانواده HMI ال اس را فراهم میکند. برای استعلام دقیق، بهتر است کد محصول، مدل PLC و اطلاعات ارتباطی پروژه را در اختیار کارشناسان فروش قرار دهید.
برای راهنمای خرید و دریافت قیمت HMI ال اس با شماره 03191091031 تماس بگیرید.
