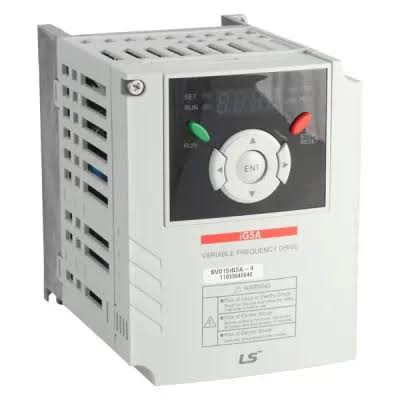

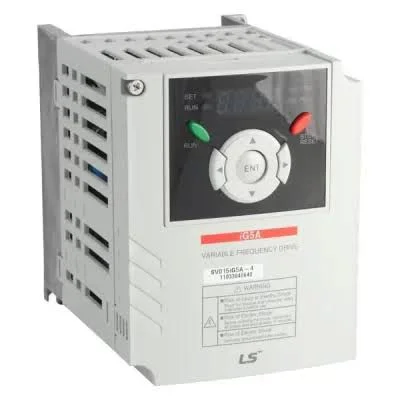

اینورتر LS سری IG5A

اینورتر LS iG5A یکی از درایوهای عمومی و قدیمی LS ELECTRIC است. این سری برای کنترل سرعت و گشتاور موتورهای AC در کاربردهای صنعتی طراحی شده است. قابلیت‌های متنوع آن باعث شده تعداد زیادی از ماشین‌آلات همچنان از iG5A استفاده کنند.

کنترل V/F، وکتور بدون سنسور و شناسایی خودکار مشخصات موتور از امکانات مهم این محصول هستند. iG5A همچنین از کنترل PID و ارتباط Modbus RTU پشتیبانی می‌کند. این قابلیت‌ها استفاده از آن را در ماشین‌آلات و فرایندهای مختلف امکان‌پذیر کرده‌اند.

تولید اینورتر iG5A متوقف شده است. بنابراین دستگاه‌های موجود ممکن است از تولیدهای قدیمی یا تجهیزات کارکرده باشند. وضعیت کالا باید پیش از خرید و ثبت سفارش به‌صورت دقیق مشخص شود.

معرفی اینورتر LS iG5A

iG5A یک اینورتر عمومی برای کنترل موتورهای سه‌فاز است. این درایو سرعت موتور را با تغییر فرکانس و ولتاژ خروجی تنظیم می‌کند. زمان شتاب و توقف نیز از طریق پارامترهای دستگاه قابل‌کنترل است.

راه‌اندازی نرم موتور، ضربه واردشده به گیربکس و تجهیزات مکانیکی را کاهش می‌دهد. توقف تدریجی نیز از شوک ناگهانی به ماشین جلوگیری می‌کند. البته زمان توقف باید با اینرسی بار هماهنگ باشد.

اینورتر ال اس iG5A در پمپ، فن، نوار نقاله و میکسر کاربرد دارد. دستگاه‌های بسته‌بندی و ماشین‌آلات تولیدی نیز از کاربردهای متداول آن هستند. انتخاب سری باید با توجه به نوع بار و جریان موتور انجام شود.

مشخصات کلی اینورتر LS iG5A

براساس صفحه رسمی محصول iG5A، این سری از کنترل V/F و وکتور بدون سنسور پشتیبانی می‌کند. محدوده فرکانس خروجی معرفی‌شده برای آن 0.1 تا 400Hz است. حداکثر فرکانس مجاز موتور باید جداگانه بررسی شود.

مهم‌ترین مشخصات و قابلیت‌های iG5A عبارت‌اند از:

• محدوده توان کلی 0.4 تا 22kW
• کنترل V/F
• کنترل وکتور بدون سنسور
• شناسایی خودکار پارامترهای موتور
• تنظیم خودکار یا دستی تقویت گشتاور
• کنترل داخلی PID
• ارتباط RS-485
• پشتیبانی از LS Bus و Modbus RTU
• انتخاب منطق ورودی‌های NPN یا PNP
• امکان تعریف سرعت‌های چندمرحله‌ای
• مدار داخلی ترمز دینامیکی
• نمایش سابقه خطاها
• قابلیت اتصال صفحه‌کلید خارجی
• کنترل روشن و خاموش شدن فن خنک‌کننده
• امکان دریافت فرمان آنالوگ و دیجیتال

وجود برخی امکانات یا تجهیزات باید در کد دقیق دستگاه بررسی شود. نسخه نرم‌افزاری و سال تولید نیز ممکن است بر جزئیات عملکرد اثر بگذارند. دفترچه همان نسخه باید مرجع راه‌اندازی باشد.

توان‌ها و کلاس‌های ولتاژی iG5A

خانواده iG5A در سه گروه اصلی ولتاژی عرضه شده است. کد انتهایی دستگاه، کلاس ورودی آن را مشخص می‌کند. تشخیص این بخش پیش از خرید و نصب اهمیت زیادی دارد.

مدل‌های تک‌فاز 200V

مدل‌های تک‌فاز این خانواده با پسوند -1 شناخته می‌شوند. توان‌های رسمی این گروه شامل 0.4، 0.75 و 1.5kW هستند. خروجی دستگاه برای راه‌اندازی موتور سه‌فاز کلاس 200V استفاده می‌شود.

مدل‌های رایج این گروه عبارت‌اند از:

• SV004iG5A-1 با توان 0.4kW
• SV008iG5A-1 با توان 0.75kW
• SV015iG5A-1 با توان 1.5kW

موتور باید امکان اتصال با ولتاژ خروجی این درایو را داشته باشد. بسیاری از موتورهای 220/380V در حالت مثلث برای خروجی 220V تنظیم می‌شوند. نقشه پلاک و سربندی موتور باید پیش از اتصال بررسی شوند.

مدل‌های سه‌فاز 200V

مدل‌های سه‌فاز کلاس 200V معمولاً با پسوند -2 مشخص می‌شوند. این گروه از توان 0.4 تا 22kW تولید شده است. ولتاژ دقیق ورودی باید از پلاک دستگاه خوانده شود.

این مدل‌ها برای شبکه سه‌فاز کلاس 200V طراحی شده‌اند. استفاده از آن‌ها در شبکه سه‌فاز 380V مجاز نیست. اتصال ولتاژ بالاتر می‌تواند باعث آسیب فوری درایو شود.

مدل‌های سه‌فاز 400V

مدل‌های دارای پسوند -4 برای شبکه سه‌فاز کلاس 400V عرضه شده‌اند. این گروه نیز توان‌های 0.4 تا 22kW را پوشش می‌دهد. بسیاری از مدل‌های موجود در بازار ایران از همین کلاس هستند.

توان‌های رایج شامل 0.4، 0.75، 1.5، 2.2 و 4kW هستند. مدل‌های 5.5، 7.5، 11، 15، 18.5 و 22kW نیز تولید شده‌اند. در بعضی فهرست‌های قدیمی، توان 3.7 و 4kW به‌صورت جداگانه دیده می‌شود.

روش‌های کنترل موتور در iG5A

iG5A دو روش اصلی برای کنترل موتور ارائه می‌کند. روش V/F برای کاربردهای عمومی و ساده مناسب است. کنترل وکتور بدون سنسور نیز عملکرد گشتاور را در سرعت پایین بهبود می‌دهد.

کنترل V/F

در روش V/F، ولتاژ خروجی متناسب با فرکانس تغییر می‌کند. تنظیمات این روش ساده‌تر از کنترل وکتور است. پمپ، فن و نوار نقاله سبک می‌توانند با این روش کار کنند.

درایو امکان انتخاب الگوی مناسب V/F را فراهم می‌کند. انتخاب منحنی باید با نوع بار هماهنگ باشد. تنظیم نامناسب می‌تواند باعث کمبود گشتاور یا افزایش جریان موتور شود.

کنترل وکتور بدون سنسور

کنترل Sensorless Vector بدون انکودر خارجی اجرا می‌شود. درایو با استفاده از مدل ریاضی، وضعیت موتور را تخمین می‌زند. این روش پاسخ گشتاور بهتری نسبت به V/F ساده ایجاد می‌کند.

برای دستیابی به نتیجه مناسب باید مشخصات موتور وارد شوند. توان، جریان، ولتاژ و دور نامی از اطلاعات مهم هستند. فرایند اتوتیون نیز به شناسایی پارامترهای موتور کمک می‌کند.

اتوتیون موتور در اینورتر iG5A

اتوتیون برای شناسایی برخی مشخصات الکتریکی موتور استفاده می‌شود. این اطلاعات به کنترل دقیق‌تر در حالت وکتور کمک می‌کنند. پیش از اجرای آن باید اطلاعات پلاک موتور ثبت شوند.

نحوه اجرای اتوتیون باید مطابق دفترچه انجام شود. وضعیت اتصال بار نیز در روش انتخابی اهمیت دارد. فعال‌کردن فرایند بدون آماده‌سازی می‌تواند باعث حرکت ناخواسته موتور شود.

پیش از شروع، محدوده اطراف ماشین باید ایمن باشد. کلید اضطراری و تجهیزات حفاظتی نیز باید آماده باشند. تنها فرد آشنا با دستگاه باید فرایند شناسایی موتور را اجرا کند.

کاربرد اینورتر LS iG5A

اینورتر iG5A برای بسیاری از بارهای عمومی قابل‌استفاده است. نوع بار و شرایط راه‌اندازی، مدل مناسب را تعیین می‌کنند. جریان خروجی باید با سخت‌ترین وضعیت کاری هماهنگ باشد.

پمپ و فن

iG5A می‌تواند سرعت پمپ یا فن را براساس نیاز سیستم تغییر دهد. کاهش سرعت در این بارها می‌تواند مصرف انرژی را پایین بیاورد. میزان صرفه‌جویی به طراحی و نقطه عملکرد سیستم وابسته است.

تابع PID برای کنترل فشار یا دبی قابل‌استفاده است. سنسور مقدار واقعی را به ورودی آنالوگ ارسال می‌کند. درایو نیز سرعت موتور را برای رسیدن به مقدار هدف تغییر می‌دهد.

نوار نقاله

کنترل سرعت نوار نقاله یکی از کاربردهای رایج iG5A است. شتاب تدریجی از کشیدگی ناگهانی تسمه جلوگیری می‌کند. توقف نرم نیز فشار واردشده به گیربکس را کاهش می‌دهد.

اگر نوار در حالت پر راه‌اندازی می‌شود، گشتاور اولیه باید بررسی شود. ظرفیت اضافه‌بار درایو نیز اهمیت زیادی دارد. انتخاب فقط براساس توان موتور همیشه صحیح نیست.

میکسر و همزن

میکسرها بسته به نوع ماده به گشتاور متفاوتی نیاز دارند. مواد غلیظ می‌توانند جریان موتور را افزایش دهند. در این کاربردها باید جریان واقعی زیر بار اندازه‌گیری شود.

کنترل وکتور بدون سنسور می‌تواند عملکرد موتور را در سرعت پایین بهبود دهد. بااین‌حال، کار طولانی در سرعت پایین ممکن است خنک‌کاری موتور را کاهش دهد. در شرایط سنگین، فن مستقل موتور قابل‌بررسی است.

ماشین‌آلات بسته‌بندی

در ماشین‌آلات بسته‌بندی، سرعت خط باید متناسب با فرایند تنظیم شود. درایو می‌تواند فرمان سرعت را از PLC یا پتانسیومتر دریافت کند. ورودی‌های دیجیتال نیز برای انتخاب حالت‌های مختلف استفاده می‌شوند.

iG5A برای کنترل سرعت مناسب است، اما جایگزین سروو نیست. اگر موقعیت و زاویه باید با دقت کنترل شوند، سروو سیستم انتخاب مناسب‌تری است. نوع کنترل باید با نیاز واقعی ماشین هماهنگ باشد.

کنترل PID در اینورتر iG5A

PID داخلی برای ثابت نگه‌داشتن متغیرهای فرایندی کاربرد دارد. فشار، دبی و دما نمونه‌هایی از این متغیرها هستند. نوع و محدوده سیگنال سنسور باید با ورودی درایو سازگار باشد.

درایو مقدار بازخورد را با مقدار تنظیم‌شده مقایسه می‌کند. سپس فرکانس خروجی را برای کاهش اختلاف تغییر می‌دهد. تنظیم ضرایب PID باید متناسب با رفتار سیستم انجام شود.

ضرایب نامناسب می‌توانند باعث نوسان فرکانس و فشار شوند. فیلترکردن سیگنال ورودی نیز در محیط‌های نویزی اهمیت دارد. کابل سنسور بهتر است شیلددار و جدا از کابل موتور باشد.

ارتباط Modbus RTU در iG5A

اینورتر LS iG5A از ارتباط RS-485 پشتیبانی می‌کند. پروتکل‌های LS Bus و Modbus RTU برای تبادل اطلاعات قابل‌استفاده هستند. این قابلیت اتصال درایو به PLC و HMI را ساده می‌کند.

فرمان حرکت، توقف و سرعت می‌تواند از شبکه ارسال شود. وضعیت عملکرد، فرکانس و خطاها نیز قابل‌خواندن هستند. آدرس رجیسترها باید از دفترچه ارتباطی iG5A استخراج شود.

آدرس دستگاه، سرعت ارتباط و قالب داده باید در تمام تجهیزات یکسان باشند. هر درایو روی شبکه باید آدرس منحصربه‌فرد داشته باشد. سیم‌کشی نامناسب نیز می‌تواند باعث قطع متناوب ارتباط شود.

هنگام جایگزینی iG5A با سری جدید، آدرس‌های Modbus باید دوباره بررسی شوند. رجیسترهای G100 لزوماً با iG5A یکسان نیستند. برنامه PLC یا HMI ممکن است به اصلاح نیاز داشته باشد.

مقاومت ترمز اینورتر iG5A

مدار ترمز دینامیکی در خانواده iG5A معرفی شده است. این قابلیت امکان اتصال مقاومت ترمز متناسب را فراهم می‌کند. مقاومت هنگام کاهش سرعت، انرژی برگشتی موتور را به گرما تبدیل می‌کند.

مقدار اهم مقاومت نباید از حداقل مجاز کمتر باشد. توان و چرخه کاری مقاومت نیز باید محاسبه شوند. انتخاب مقاومت تنها براساس توان موتور روش دقیقی نیست.

اگر توقف سریع ضروری نیست، افزایش زمان کاهش سرعت راهکار ساده‌تری است. این تغییر مقدار انرژی لحظه‌ای برگشتی را کاهش می‌دهد. در بارهای دارای اینرسی زیاد، محاسبه تخصصی ضروری است.

ترمینال‌های مقاومت باید از روی نقشه همان فریم شناسایی شوند. اتصال اشتباه می‌تواند به درایو آسیب وارد کند. مقاومت نیز باید با فاصله مناسب از تجهیزات حساس نصب شود.

ورودی‌ها و خروجی‌های کنترلی

iG5A دارای ورودی‌های دیجیتال قابل‌برنامه‌ریزی است. منطق ورودی‌ها می‌تواند براساس ساختار کنترل انتخاب شود. انتخاب NPN یا PNP باید با سنسورها و خروجی PLC هماهنگ باشد.

ورودی آنالوگ برای دریافت فرمان سرعت کاربرد دارد. سیگنال ولتاژی یا جریانی باید در پارامترها تعریف شود. مقیاس ابتدا و انتهای سیگنال نیز باید به‌درستی تنظیم شود.

خروجی رله می‌تواند وضعیت حرکت یا خطای درایو را اعلام کند. خروجی آنالوگ نیز برای نمایش فرکانس یا جریان قابل‌استفاده است. عملکرد دقیق هر ترمینال به تنظیم پارامتر مربوط بستگی دارد.

وضعیت تولید و فروش اینورتر LS iG5A

LS ELECTRIC سری iG5A را در فهرست محصولات متوقف‌شده قرار داده است. بنابراین این مدل دیگر یک محصول جاری کارخانه محسوب نمی‌شود. موجودی بازار می‌تواند شامل کالای قدیمی یا دستگاه کارکرده باشد.

پیش از خرید اینورتر LS iG5A باید وضعیت کالا مشخص شود. تاریخ تولید، سلامت ترمینال‌ها و شرایط نگهداری اهمیت دارند. مهلت تست نیز برای موجودی‌های قدیمی باید بررسی شود.

توقف تولید به معنای غیرقابل‌استفاده بودن تمام دستگاه‌های موجود نیست. بسیاری از نمونه‌های نصب‌شده همچنان کار می‌کنند. محدودیت اصلی، تأمین آینده و جایگزینی هنگام خرابی است.

جایگزین اینورتر iG5A

براساس راهنمای رسمی تبدیل iG5A به G100 و G100C، سری‌های جدیدتر برای جایگزینی مدل‌های سه‌فاز بررسی می‌شوند. مدل M100 نیز برای برخی نسخه‌های تک‌فاز 200V قابل‌بررسی است.

این جایگزینی کاملاً مستقیم نیست. ابعاد بدنه، محل ترمینال‌ها و ساختار صفحه‌کلید می‌توانند متفاوت باشند. پارامترها و رجیسترهای ارتباطی نیز باید دوباره تنظیم شوند.

برای انتخاب مدل جدید باید موارد زیر مقایسه شوند:

• توان و جریان خروجی
• تعداد فاز و ولتاژ ورودی
• ولتاژ موتور
• نوع بار و ظرفیت اضافه‌بار
• ورودی‌های دیجیتال و آنالوگ
• خروجی رله و آنالوگ
• مدار و مقدار مقاومت ترمز
• نوع ارتباط با PLC
• رجیسترهای Modbus
• ابعاد و محل نصب
• شماره ترمینال‌ها
• صفحه‌کلید و تجهیزات جانبی

کدهای G100 با کدهای iG5A ساختار یکسانی ندارند. برای نمونه، توان 2.2kW با بخش 022 در کد قدیمی دیده می‌شود. مدل جایگزین باید از روی جدول تبدیل و مشخصات فنی انتخاب شود.

نکات نصب و راه‌اندازی iG5A

پیش از سیم‌کشی باید ولتاژ ورودی دستگاه کنترل شود. ترمینال‌های ورودی برق و خروجی موتور نباید جابه‌جا شوند. این اشتباه می‌تواند باعث خرابی فوری بخش قدرت شود.

موتور نباید هنگام کار درایو با کنتاکتور خروجی قطع و وصل شود. ابتدا باید فرمان توقف صادر و خروجی درایو غیرفعال شود. سپس تغییر اتصال مطابق طراحی ایمن انجام می‌شود.

سیم ارت موتور و اینورتر باید به مسیر مناسب متصل شود. کابل فرمان نیز باید از کابل قدرت فاصله داشته باشد. استفاده از کابل شیلددار برای سیگنال آنالوگ و ارتباط توصیه می‌شود.

پس از قطع برق باید تا تخلیه خازن‌های داخلی صبر کرد. خاموش‌شدن نمایشگر به معنای تخلیه کامل نیست. ولتاژ DC باید مطابق دستورالعمل سازنده اندازه‌گیری شود.

قیمت اینورتر LS iG5A

قیمت اینورتر LS iG5A به توان، ولتاژ و وضعیت کالا بستگی دارد. تک‌فاز یا سه‌فاز بودن ورودی نیز در قیمت و موجودی اثر می‌گذارد. مدل‌های کم‌یاب ممکن است قیمت متفاوتی نسبت به نسل جدید داشته باشند.

برای استعلام قیمت باید کد کامل روی پلاک ارسال شود. اعلام عبارت «iG5A توان 1.5kW» به‌تنهایی کافی نیست. این توان در چند کلاس ولتاژی تولید شده است.

اگر هدف جایگزینی درایو خراب است، تصویر پلاک موتور نیز ارسال شود. عکس سیم‌کشی ترمینال‌های کنترلی می‌تواند در انتخاب جایگزین مفید باشد. اطلاعات ارتباط با PLC نیز باید اعلام شوند.
