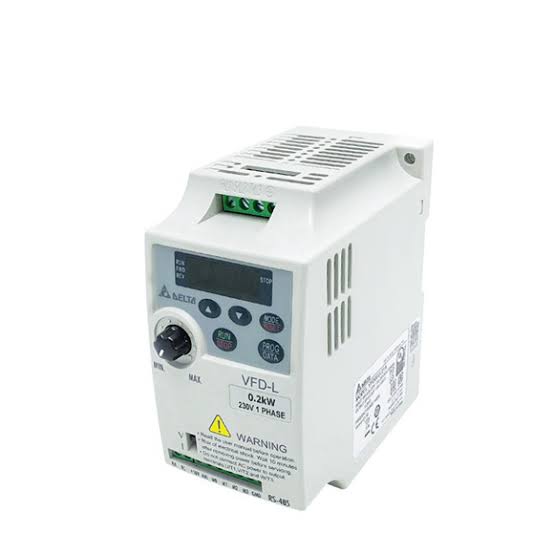

اینورتر دلتا VFD-L یکی از خانواده‌های قدیمی و کم‌توان AC Drive شرکت Delta است که هنوز در بعضی ماشین‌آلات، تابلوهای قدیمی و تجهیزات تولیدی دیده می‌شود. این سری برای کنترل سرعت موتور در کاربردهای ساده طراحی شده بود و ساختار آن نسبت به درایوهای جدید Delta ساده‌تر است. به همین دلیل امروزه جست‌وجوی VFD-L بیشتر برای تأمین یک مدل قدیمی، تعمیر ماشین موجود یا انتخاب یک درایو جدید برای جایگزینی آن انجام می‌شود.
در خرید اینورتر دلتا سری L بهتر است کد کامل دستگاه روی پلاک ثبت شود. توان موتور به‌تنهایی برای جایگزینی کافی نیست و باید جریان خروجی، ولتاژ، ترمینال‌های فرمان، نحوه تنظیم فرکانس و ارتباط RS-485 نیز بررسی شوند. از آنجا که VFD-L در نسل‌ها و Revisionهای قدیمی عرضه شده، مشخصات یک مدل را نباید بدون بررسی به تمام کدهای این خانواده تعمیم داد.
اینورتر دلتا VFD-L چیست؟
VFD-L یک Variable Frequency Drive برای کنترل موتور AC است. این درایو با ایجاد ولتاژ و فرکانس خروجی متناسب، امکان تغییر سرعت موتور و تنظیم زمان شتاب‌گیری و کاهش سرعت را فراهم می‌کند.
ساختار کنترلی VFD-L نسبت به سری‌های جدید ساده‌تر است. در مستندات قدیمی Delta برای این خانواده کنترل SVPWM و منحنی V/F دیده می‌شود و تنظیماتی برای فرکانس خروجی، جهت حرکت، افزایش گشتاور و حفاظت حرارتی موتور در نظر گرفته شده است.
وضعیت فعلی سری VFD-L
VFD-L اصلی در فهرست جاری AC Motor Driveهای Delta قرار ندارد. Delta در فهرست فعلی خود VFD-L1 و VFD-L2 را نیز در بخش محصولات متوقف‌شده قرار داده است؛ VFD-L1 با L1 Plus و VFD-L2 با EL-W جایگزین شده‌اند. برای VFD-L قدیمی باید جایگزین دقیق بر اساس کد و مشخصات واقعی دستگاه انتخاب شود.
مشخصات کلی اینورتر Delta VFD-L
VFD-L برای توان‌های پایین طراحی شده و نمونه‌های مختلفی از آن با کدهایی مانند VFD001L، VFD002L، VFD004L و VFD007L در ماشین‌آلات قدیمی دیده می‌شوند. کد کامل دستگاه اطلاعات بیشتری درباره ظرفیت و نسخه محصول ارائه می‌دهد.
یکی از نکات مهم این سری، تفاوت میان Revisionهای مختلف است. در برخی مستندات قدیمی، محدوده تنظیم فرکانس و ساختار پنل با Revisionهای دیگر تفاوت دارد. بنابراین برای تعمیر یا برنامه‌ریزی مجدد، Manual مربوط به همان کد و نسخه دستگاه باید مرجع قرار گیرد.
| ویژگی |
ساختار VFD-L |
نکته |
| نوع محصول |
AC Variable Frequency Drive |
درایو نسل قدیمی Delta |
| ساختار کنترل |
SVPWM و V/F |
مناسب کنترل ساده موتور |
| فرمان Run/Stop |
پنل یا ترمینال خارجی |
بسته به تنظیم DIP Switch و نسخه |
| ارتباط سریال |
RS-485 |
برای کنترل و مانیتورینگ در مدل‌های مربوط |
| اضافه‌بار |
150% جریان نامی برای 1 دقیقه |
طبق Manual قدیمی VFD-L |
| تنظیم شتاب |
Acceleration / Deceleration قابل تنظیم |
محدوده دقیق وابسته به Revision |
کاربرد اینورتر دلتا سری L
سری L اساساً برای موتورهای کم‌توان و کاربردهای ساده طراحی شده است. در بازار ایران هنوز نمونه‌هایی از این درایو در دستگاه‌های کوچک، نوار نقاله‌ها و ماشین‌آلات قدیمی دیده می‌شوند.
نوار نقاله کوچک
تنظیم سرعت موتور در سیستم‌های انتقال سبک که گشتاور و Duty زیادی نیاز ندارند.
فن و دمنده کوچک
کنترل دور موتور در کاربردهای ساده تهویه و دمنده متناسب با ظرفیت مدل.
ماشین‌آلات ساده
کنترل سرعت موتور در دستگاه‌هایی که به امکانات پیشرفته Vector یا Motion نیاز ندارند.
تجهیزات قدیمی
جایگزینی یا تعمیر درایو نصب‌شده روی ماشین‌هایی که از سال‌های قبل با VFD-L کار می‌کنند.
ارتباط VFD-L با RS-485
در Manual رسمی قدیمی VFD-L یک پورت RS-485 برای ارتباط سریال در نظر گرفته شده است. درایو می‌تواند از طریق پنل، ترمینال خارجی یا ارتباط RS-485 کنترل شود و انتخاب منبع فرمان در نسخه مستندشده با DIP Switch انجام می‌شود.
در همان مستند، Modbus ASCII با Baud Rate برابر 9600 و آدرس‌های ارتباطی 1 تا 63 توضیح داده شده است. این ساختار نسبت به درایوهای جدید ساده‌تر است و نباید تنظیمات Modbus RTU سری‌های جدید Delta مستقیماً برای VFD-L استفاده شوند.
نکته مهم برای PLC
اگر VFD-L قدیمی از طریق RS-485 به PLC متصل است، قبل از جایگزینی درایو باید آدرس، Baud Rate، فرمت ارتباط و رجیسترهای مورد استفاده برنامه PLC ثبت شوند. نصب یک سری جدید ممکن است به اصلاح تنظیمات یا برنامه PLC نیاز داشته باشد.
تفاوت VFD-L با سری‌های جدید Delta
مهم‌ترین تفاوت VFD-L با نسل‌های جدیدتر در سطح فناوری و امکانات کنترلی است. سری‌های جدید Delta معمولاً تنظیمات نرم‌افزاری گسترده‌تر، ورودی و خروجی بیشتر، مدهای Vector پیشرفته‌تر و امکانات شبکه متنوع‌تری ارائه می‌کنند.
VFD-L در دوره‌ای طراحی شده که یک درایو ساده و اقتصادی برای موتورهای کم‌توان هدف اصلی بود. به همین دلیل هنگام نوسازی یک ماشین، الزاماً لازم نیست محصول جدید از نظر امکانات دقیقاً مشابه VFD-L باشد؛ مهم این است که عملکردهایی که ماشین واقعاً استفاده می‌کند در درایو جدید وجود داشته باشند.
جایگزین اینورتر دلتا VFD-L چیست؟
برای VFD-L قدیمی نمی‌توان بدون مشاهده کد دستگاه یک جایگزین واحد معرفی کرد. Delta در فهرست فعلی خود برای VFD-L1، سری L1 Plus و برای VFD-L2، سری EL-W را به‌عنوان جایگزین معرفی می‌کند؛ اما VFD-L اصلی کدگذاری قدیمی‌تری دارد و باید جداگانه بررسی شود.
اگر روی پلاک دستگاه عبارتی مانند VFD001L21A، VFD004L21A یا کدی مشابه نوشته شده است، ابتدا مشخصات همان کد استخراج شود. سپس جریان موتور، ولتاژ، فرمان‌های ترمینالی و ارتباطات با یک مدل جدید مقایسه شوند.
در بسیاری از پروژه‌های ساده، یک درایو کامپکت جدید Delta می‌تواند عملکرد مورد نیاز را فراهم کند؛ اما این به معنی جایگزینی مستقیم سیم‌به‌سیم نیست. شماره ترمینال‌ها، منطق ورودی‌ها، پنل تنظیمات و پارامترها ممکن است کاملاً متفاوت باشند.
راهنمای انتخاب جایگزین VFD-L
بهترین روش، بررسی مرحله‌به‌مرحله دستگاه قدیمی است. اگر درایو هنوز روشن می‌شود، بهتر است تنظیمات مهم قبل از باز کردن آن ثبت شوند. اگر دستگاه معیوب است، پلاک و سیم‌های متصل به ترمینال‌ها اطلاعات ارزشمندی برای انتخاب جایگزین ارائه می‌دهند.
کد کامل VFD-L
تمام حروف و اعداد روی پلاک دستگاه قبلی ثبت شوند.
جریان موتور
جریان نامی موتور با جریان خروجی درایو جدید مقایسه شود.
ولتاژ و فاز
برق ورودی و ولتاژ موتور قبل از انتخاب مشخص شوند.
فرمان‌ها
Run، Reverse و مرجع سرعت مورد استفاده ثبت شوند.
RS-485
در صورت استفاده، تنظیمات و رجیسترهای ارتباطی PLC بررسی شوند.
ابعاد تابلو
ابعاد و فضای نصب درایو جدید نیز کنترل شوند.
نصب و تعویض اینورتر Delta VFD-L
اگر یک VFD-L با نمونه هم‌کد جایگزین می‌شود، باز هم سیم‌کشی دستگاه قبلی باید قبل از باز کردن ثبت شود. ورودی برق، خروجی موتور و ترمینال‌های فرمان نباید صرفاً بر اساس رنگ سیم تشخیص داده شوند.
اگر درایو جدیدی جایگزین VFD-L می‌شود، نقشه سیم‌کشی درایو جدید مرجع اصلی است. شماره ترمینال‌های دو خانواده ممکن است مشابه نباشد و اتصال اشتباه برق ورودی به خروجی موتور می‌تواند به دستگاه آسیب بزند.
پیش از راه‌اندازی، مشخصات موتور، جهت چرخش، زمان Acceleration و Deceleration و منبع فرمان کنترل شوند. در پروژه‌ای که PLC به درایو فرمان می‌دهد، تست سیستم ابتدا در شرایط بدون بار یا با شرایط ایمن انجام شود.
تجهیزات جانبی VFD-L
تجهیزات جانبی مورد نیاز به ساختار ماشین و شبکه برق بستگی دارند. در یک پروژه قدیمی ممکن است بخشی از تجهیزات موجود همچنان قابل استفاده باشند، اما سازگاری آن‌ها با درایو جایگزین باید جداگانه بررسی شود.
- کلید و تجهیزات حفاظتی ورودی
- کنتاکتور مورد استفاده در مدار فرمان
- پتانسیومتر خارجی در صورت استفاده برای تنظیم سرعت
- مبدل یا تجهیزات ارتباط RS-485
- فیلتر EMI در مدل یا پروژه مربوط
- راکتور یا تجهیزات جانبی مورد نیاز بر اساس شرایط شبکه
قیمت اینورتر دلتا VFD-L
قیمت اینورتر دلتا VFD-L مانند یک سری جاری کارخانه ساختار ثابتی ندارد. این مدل‌ها قدیمی هستند و موجودی بازار می‌تواند شامل دستگاه‌های انباری، کارکرده یا کالاهای باقی‌مانده از سال‌های قبل باشد.
به همین دلیل استعلام قیمت باید بر اساس کد کامل دستگاه و وضعیت واقعی کالا انجام شود. برخی کدهای قدیمی VFD-L همچنان در بازار بین‌المللی و فروشندگان تجهیزات اتوماسیون دیده می‌شوند، اما موجود بودن یک کد به معنی تولید جاری آن توسط Delta نیست.
هنگام مقایسه قیمت بهتر است هزینه نوسازی ماشین نیز در نظر گرفته شود. در بعضی پروژه‌ها خرید یک مدل قدیمی می‌تواند نصب سریع‌تری داشته باشد، اما استفاده از یک درایو جدید ممکن است برای تأمین قطعات و نگهداری آینده مناسب‌تر باشد.
خرید اینورتر دلتا سری L
برای خرید اینورتر دلتا سری L ابتدا هدف خرید را مشخص کنید. اگر دستگاه برای تعمیر فوری یک ماشین موجود لازم است، تأمین همان کد VFD-L می‌تواند تغییرات سیستم را کاهش دهد. اگر هدف نوسازی تابلو است، بررسی یک سری جدیدتر منطقی‌تر است.
در پروژه جایگزینی باید مشخص شود ماشین از کدام قابلیت‌های VFD-L استفاده می‌کند. ممکن است تنها Run/Stop و تنظیم سرعت با پتانسیومتر استفاده شده باشد، یا PLC از طریق RS-485 با درایو ارتباط داشته باشد. این تفاوت مستقیماً روی انتخاب جایگزین اثر می‌گذارد.
اگر کد دقیق مشخص نیست، عکس واضح از پلاک VFD-L، پلاک موتور و ترمینال‌های سیم‌کشی‌شده می‌تواند برای شناسایی مدل و انتخاب جایگزین استفاده شود.
سوالات متداول اینورتر دلتا VFD-L
آیا اینورتر دلتا VFD-L هنوز جزو محصولات جاری Delta است؟
VFD-L اصلی در فهرست فعلی AC Motor Driveهای Delta دیده نمی‌شود. این سری یک خانواده قدیمی است و برای خرید یا جایگزینی آن باید کد دقیق دستگاه بررسی شود.
جایگزین اینورتر دلتا VFD-L چیست؟
برای VFD-L قدیمی یک جایگزین واحد را نمی‌توان بدون بررسی کد معرفی کرد. Delta برای VFD-L1 سری L1 Plus و برای VFD-L2 سری EL-W را جایگزین رسمی اعلام کرده است، اما VFD-L اصلی باید بر اساس مشخصات خودش تطبیق داده شود.
آیا VFD-L ارتباط RS-485 دارد؟
بله. در Manual رسمی قدیمی VFD-L پورت RS-485 و ارتباط Modbus ASCII برای کنترل و مانیتورینگ درایو توضیح داده شده است.
ظرفیت اضافه‌بار VFD-L چقدر است؟
در Manual قدیمی این خانواده تحمل 150% جریان نامی برای مدت 1 دقیقه ذکر شده است. برای مدل یا Revision خاص، Manual همان دستگاه باید بررسی شود.
آیا VFD-L برای پروژه جدید مناسب است؟
برای پروژه جدید بهتر است سری‌های جاری Delta نیز بررسی شوند، زیرا VFD-L یک خانواده قدیمی است. انتخاب نهایی باید بر اساس توان، جریان و امکانات مورد نیاز انجام شود.
برای خرید VFD-L چه اطلاعاتی لازم است؟
کد کامل روی پلاک درایو، توان و جریان موتور، ولتاژ ورودی و در صورت جایگزینی، عکس سیم‌کشی و ترمینال‌های دستگاه قبلی مورد نیاز هستند.
قیمت اینورتر دلتا VFD-L چگونه تعیین می‌شود؟
قیمت به کد دقیق، توان، وضعیت کالا و موجودی بازار بستگی دارد. به دلیل قدیمی بودن این سری، استعلام بر اساس کد کامل دستگاه اهمیت زیادی دارد.
خرید و قیمت اینورتر دلتا VFD-L
برای تأمین یا جایگزینی VFD-L، کد کامل دستگاه قبلی، مشخصات موتور و نحوه فرمان‌دهی را بررسی کنید. در سری‌های قدیمی، تطبیق فنی درایو جدید از برابر بودن ساده توان مهم‌تر است.
برای راهنمای خرید و دریافت قیمت اینورتر دلتا VFD-L با شماره
03191091031
تماس بگیرید.
