HMI ال اس eXP2

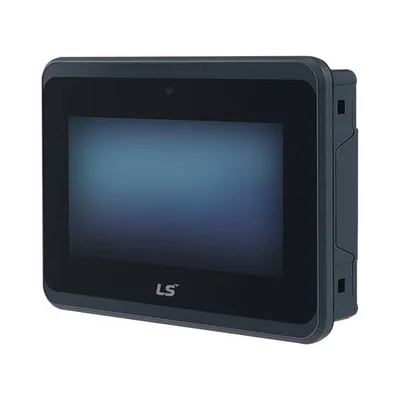

HMI ال اس eXP2 یک نمایشگر لمسی صنعتی از خانواده XGT Panel شرکت LS Electric است. این محصول برای نمایش اطلاعات، دریافت فرمان اپراتور و برقراری ارتباط با PLC، اینورتر، سروو درایو و سایر تجهیزات کنترلی استفاده می‌شود.

سری eXP2 با تمرکز بر امکانات ضروری و کاهش هزینه اولیه طراحی شده است. تنوع اندازه صفحه و مدل‌های دارای Ethernet یا حافظه جانبی، امکان استفاده از این HMI را در ماشین‌آلات ساده تا سامانه‌های کنترلی گسترده‌تر فراهم می‌کند.

اپراتور از طریق HMI ال اس EXP2 می‌تواند وضعیت ماشین را مشاهده کند، مقادیر مجاز را تغییر دهد و پیام‌های خطا را بررسی کند. اجرای منطق اصلی همچنان بر عهده PLC یا کنترل‌کننده است و HMI نقش رابط گرافیکی میان کاربر و سیستم را دارد.

معرفی HMI ال اس eXP2

سری eXP2 نسل اقتصادی نمایشگرهای صنعتی LS Electric است. این خانواده از نمایشگر رنگی TFT و صفحه لمسی مقاومتی استفاده می‌کند و در اندازه‌های مختلف برای نصب روی تابلو یا بدنه ماشین عرضه شده است.

بر اساس اطلاعات رسمی سازنده، HMI ال اس eXP2 به پردازنده ARM Cortex-A8 با فرکانس 800MHz مجهز است. این ساختار پردازشی برای نمایش صفحات کنترلی، تغییر سریع صفحات و اجرای قابلیت‌های عمومی HMI طراحی شده است.

صفحه لمسی مقاومتی با فشار کار می‌کند. این ویژگی استفاده از صفحه را با انگشت یا ابزار مناسب امکان‌پذیر می‌سازد، اما نوع ابزار و شرایط استفاده باید با دستورالعمل سازنده تطبیق داده شود.

مدل‌های این سری از سیستم‌عامل WinCE استفاده می‌کنند. پروژه‌های گرافیکی eXP2 با نرم‌افزار XP-Builder طراحی و سپس از طریق روش ارتباطی پشتیبانی‌شده به دستگاه منتقل می‌شوند.

کاربردهای HMI ال اس eXP2

این سری در پروژه‌هایی کاربرد دارد که اپراتور باید اطلاعات ماشین را به‌صورت گرافیکی مشاهده کند. نوع و تعداد صفحات، حجم داده‌ها و تعداد تجهیزات متصل، مدل مناسب HMI را مشخص می‌کنند.

ماشین‌آلات صنعتی

در دستگاه‌های بسته‌بندی، برش، مونتاژ، چاپ، تزریق و ماشین‌آلات تولیدی می‌توان از eXP2 برای نمایش وضعیت ورودی‌ها و خروجی‌ها استفاده کرد. فرمان‌هایی مانند شروع، توقف، تأیید خطا و انتخاب حالت دستی یا اتوماتیک نیز می‌توانند روی صفحات HMI تعریف شوند.

اپراتور می‌تواند مقدار تولید، سرعت دستگاه، زمان کار و وضعیت سنسورها را مشاهده کند. دسترسی به تنظیمات حساس باید با سطح کاربری و رمز عبور محدود شود.

کنترل اینورتر و موتور

در صورت وجود درایور ارتباطی مناسب، HMI ال اس EXP2 می‌تواند به اینورتر متصل شود. مقادیری مانند فرکانس مرجع، سرعت، جریان، وضعیت کار و کد خطا بر اساس قابلیت اینورتر و تنظیمات پروژه قابل نمایش هستند.

تغییر سرعت یا ارسال فرمان حرکت باید همراه با مدار فرمان و حفاظت مناسب انجام شود. HMI نباید جایگزین مدار توقف اضطراری یا تجهیزات ایمنی ماشین شود.

تابلوهای پمپ و فن

در تابلوهای کنترل پمپ و فن، eXP2 برای نمایش فشار، دما، سطح مخزن و وضعیت موتورها کاربرد دارد. اپراتور می‌تواند نقاط تنظیم و حالت کار تجهیزات را در محدوده تعریف‌شده تغییر دهد.

صفحات جداگانه‌ای برای حالت دستی، اتوماتیک، آلارم‌ها و تنظیمات فرایند قابل طراحی هستند. عملکرد دقیق سیستم به برنامه PLC و تجهیزات اندازه‌گیری وابسته است.

خطوط تولید

در خطوط تولید، HMI می‌تواند تعداد قطعات، وضعیت ایستگاه‌ها و پیام‌های توقف را نشان دهد. ثبت و نمایش صحیح علت خطا به کاهش زمان عیب‌یابی کمک می‌کند.

اطلاعات نمایشی باید ساده و قابل‌فهم طراحی شوند. استفاده بیش از حد از رنگ، متن یا کلیدهای متعدد می‌تواند کار با دستگاه را دشوار کند.

سیستم‌های مانیتورینگ

HMI ال اس eXP2 برای مشاهده روند تغییر مقادیر و مدیریت آلارم‌ها نیز قابل استفاده است. امکانات دقیق ثبت اطلاعات، نسخه پشتیبان و حافظه جانبی به مدل و تنظیمات پروژه بستگی دارند.

در مدل‌های دارای Ethernet، امکان استفاده از قابلیت‌های شبکه‌ای پشتیبانی‌شده فراهم است. پیکربندی شبکه باید با درنظرگرفتن امنیت، آدرس‌دهی و ساختار ارتباط تجهیزات انجام شود.

ویژگی‌ها و مزایای HMI ال اس eXP2

سری eXP2 مجموعه‌ای از امکانات عمومی موردنیاز ماشین‌آلات صنعتی را با ساختاری اقتصادی ارائه می‌کند. این موضوع آن را برای پروژه‌هایی مناسب می‌سازد که به HMI کاربردی با هزینه کنترل‌شده نیاز دارند.

تنوع اندازه صفحه‌نمایش

این خانواده در اندازه‌های 4.3، 5.6، 7 و 10.1 اینچ عرضه شده است. صفحه کوچک‌تر برای ماشین‌های ساده و صفحه بزرگ‌تر برای نمایش نمودارها، آلارم‌ها و اطلاعات بیشتر مناسب است.

اندازه بزرگ‌تر همیشه انتخاب بهتر نیست. فضای تابلو، فاصله دید اپراتور و تعداد عناصر هر صفحه باید هم‌زمان بررسی شوند.

نمایشگر رنگی TFT

نمایشگر TFT این سری امکان نمایش رنگی صفحات، تصاویر، علائم و وضعیت‌ها را فراهم می‌کند. طبق اطلاعات سازنده، مدل‌های این خانواده از نمایش تعداد بالایی رنگ پشتیبانی می‌کنند.

استفاده درست از رنگ باعث تشخیص سریع وضعیت‌های عادی و خطا می‌شود. رنگ قرمز بهتر است برای هشدارها و شرایط اضطراری حفظ شود تا اهمیت خود را از دست ندهد.

صفحه لمسی مقاومتی

صفحه لمسی مقاومتی eXP2 برای کاربری صنعتی طراحی شده است. فرمان لمس با واردشدن فشار روی سطح صفحه تشخیص داده می‌شود.

ابعاد کلیدهای گرافیکی باید متناسب با اندازه صفحه و شرایط کار اپراتور باشند. کلیدهای بسیار کوچک احتمال انتخاب اشتباه را افزایش می‌دهند.

پشتیبانی از ارتباط سریال و شبکه

مدل‌های این خانواده از ارتباط سریال برای اتصال به تجهیزات کنترلی استفاده می‌کنند. Ethernet نیز در مدل‌های منتخب وجود دارد، اما تمام مدل‌های eXP2 به درگاه شبکه مجهز نیستند.

پیش از خرید باید نوع PLC و پروتکل موردنیاز مشخص شود. وجود RS-232، RS-422/485 یا Ethernet به‌تنهایی تضمین نمی‌کند که درایور تجهیز مقصد در نرم‌افزار پشتیبانی شود.

پشتیبانی از USB و حافظه جانبی

درگاه USB در مدل‌های eXP2 برای انتقال پروژه، تهیه نسخه پشتیبان یا اتصال تجهیزات سازگار کاربرد دارد. قابلیت Micro SD فقط در مدل‌های منتخب ارائه شده است.

نوع و ظرفیت حافظه باید مطابق دفترچه همان مدل انتخاب شود. خارج‌کردن حافظه هنگام ثبت یا انتقال اطلاعات می‌تواند باعث آسیب‌دیدن فایل‌ها شود.

قابلیت‌های نرم‌افزاری

با XP-Builder می‌توان اشیای گرافیکی، کلیدها، چراغ‌ها، نمایشگرهای عددی، پیام‌ها، آلارم‌ها و نمودارها را طراحی کرد. قابلیت‌هایی مانند نمایش PDF، مدیریت فایل از طریق FTP و VNC نیز در صفحه رسمی این محصول معرفی شده‌اند.

قابل‌استفاده‌بودن هر قابلیت به مدل، نسخه سیستم‌عامل و نسخه نرم‌افزار بستگی دارد. پیش از طراحی نهایی باید محدودیت‌های مدل انتخاب‌شده بررسی شوند.

مدل‌های HMI ال اس eXP2

مدل‌های eXP2 از نظر اندازه صفحه، وجود Ethernet و پشتیبانی از Micro SD تفاوت دارند. جدول زیر بر اساس فهرست رسمی فعلی LS Electric تنظیم شده است.

مدلاندازه صفحهEthernetMicro SDeXP2-0400D4.3 اینچداردنداردeXP2-0500D5.6 اینچداردنداردeXP2-0502D5.6 اینچنداردنداردeXP2-0700D7 اینچداردنداردeXP2-0702D7 اینچنداردنداردeXP2-0710D7 اینچداردداردeXP2-1000D10.1 اینچداردنداردeXP2-1010D10.1 اینچدارددارد

فهرست مدل‌ها ممکن است بر اساس بازار مقصد یا نسخه تولید تفاوت داشته باشد. هنگام سفارش باید کد کامل روی پلاک، پسوند محصول و مشخصات کاتالوگ همان مدل کنترل شوند.

مدل‌های 4.3 اینچ

مدل eXP2-0400D جمع‌وجورترین گزینه این خانواده در فهرست اصلی است. این مدل برای ماشین‌هایی مناسب است که تعداد صفحات و اطلاعات نمایشی محدود دارند.

وجود Ethernet در این مدل امکان اتصال شبکه‌ای را فراهم می‌کند. بااین‌حال، فضای کوچک صفحه نیازمند طراحی ساده و استفاده از کلیدهای واضح است.

مدل‌های 5.6 اینچ

مدل‌های 5.6 اینچ فضای بیشتری نسبت به نسخه 4.3 اینچ در اختیار طراح قرار می‌دهند. eXP2-0500D دارای Ethernet است، اما eXP2-0502D در فهرست رسمی بدون Ethernet معرفی شده است.

این تفاوت می‌تواند بر قیمت و ساختار ارتباط پروژه اثر بگذارد. اگر ارتباط شبکه‌ای نیاز نیست، مدل بدون Ethernet ممکن است انتخاب اقتصادی‌تری باشد.

مدل‌های 7 اینچ

اندازه 7 اینچ برای بسیاری از ماشین‌آلات صنعتی تعادل مناسبی میان فضای نصب و خوانایی ایجاد می‌کند. مدل‌های این گروه از نظر وجود Ethernet و Micro SD تفاوت دارند.

eXP2-0700D دارای Ethernet است و eXP2-0702D بدون Ethernet عرضه می‌شود. مدل eXP2-0710D نیز علاوه بر Ethernet از Micro SD پشتیبانی می‌کند.

مدل‌های 10.1 اینچ

مدل‌های 10.1 اینچ برای نمایش صفحات گسترده‌تر و اطلاعات بیشتر مناسب هستند. eXP2-1000D دارای Ethernet است، درحالی‌که eXP2-1010D از Ethernet و Micro SD پشتیبانی می‌کند.

صفحه بزرگ‌تر برای نمودارها و صفحات دارای چند بخش مناسب است. بااین‌حال، ابعاد برش تابلو و فضای نصب باید پیش از خرید بررسی شوند.

راهنمای انتخاب HMI ال اس eXP2

برای انتخاب صحیح، ابتدا نیازهای پروژه را مشخص کنید. تصمیم‌گیری فقط بر اساس اندازه صفحه یا قیمت می‌تواند باعث انتخاب مدلی شود که درگاه یا قابلیت موردنیاز را ندارد.

انتخاب بر اساس اندازه نمایشگر

تعداد داده‌ها، نمودارها و کلیدهای هر صفحه را بررسی کنید. اگر اطلاعات محدود هستند، مدل 4.3 یا 5.6 اینچ می‌تواند کافی باشد.

برای صفحات دارای نمودار، جدول یا آلارم‌های متعدد، مدل 7 یا 10.1 اینچ فضای بیشتری فراهم می‌کند. فاصله اپراتور تا نمایشگر نیز باید در انتخاب اندازه در نظر گرفته شود.

انتخاب بر اساس نوع ارتباط

مدل PLC، اینورتر یا کنترل‌کننده متصل را مشخص کنید. سپس نوع درگاه فیزیکی و درایور ارتباطی موردنیاز را در مستندات XP-Builder بررسی کنید.

برای ارتباط Ethernet باید یکی از مدل‌های مجهز به پورت شبکه انتخاب شود. اگر ارتباط فقط از طریق شبکه انجام می‌شود، خرید مدل بدون Ethernet مناسب نیست.

انتخاب بر اساس حافظه جانبی

اگر پروژه به ذخیره اطلاعات زیاد یا تهیه نسخه پشتیبان روی کارت نیاز دارد، مدل دارای Micro SD را بررسی کنید. eXP2-0710D و eXP2-1010D از مدل‌های معرفی‌شده با پشتیبانی Micro SD هستند.

وجود حافظه جانبی به‌تنهایی ظرفیت ثبت نامحدود ایجاد نمی‌کند. حجم داده و دوره نمونه‌برداری باید با محدودیت‌های سخت‌افزار و نرم‌افزار تطبیق داده شوند.

انتخاب برای جایگزینی HMI قدیمی

در زمان تعویض HMI، کد کامل مدل قبلی و فایل پروژه اهمیت زیادی دارند. ابعاد برش تابلو، وضوح صفحه، درگاه ارتباطی و سیم‌بندی باید پیش از خرید مدل جایگزین کنترل شوند.

LS Electric سازگاری eXP2 با نسل قبلی eXP را از نظر ابعاد و فایل‌های گرافیکی مطرح کرده است. بااین‌حال، جایگزینی نهایی باید برای دو کد دقیق و نسخه نرم‌افزار بررسی شود.

برنامه‌نویسی HMI ال اس eXP2 با XP-Builder

طراحی صفحات eXP2 با نرم‌افزار XP-Builder انجام می‌شود. در این نرم‌افزار می‌توان مدل HMI، نوع کنترل‌کننده، درگاه ارتباطی و آدرس‌های موردنیاز را تعریف کرد.

طراح می‌تواند برای هر بخش ماشین صفحه جداگانه بسازد. صفحه اصلی، تنظیمات، حالت دستی، آلارم‌ها، نمودارها و اطلاعات تعمیراتی از صفحات متداول یک پروژه هستند.

پیش از انتقال پروژه، تنظیمات ارتباط باید در شبیه‌ساز یا محیط آزمایشی بررسی شوند. آدرس اشتباه یا انتخاب درایور نامناسب باعث می‌شود HMI نتواند داده‌های کنترل‌کننده را بخواند.

همیشه از فایل اصلی پروژه نسخه پشتیبان نگهداری کنید. داشتن نسخه نصب‌شده روی HMI به‌تنهایی تضمین نمی‌کند که فایل قابل‌ویرایش در دسترس باشد.

نصب و سیم‌بندی HMI ال اس eXP2

پیش از ایجاد برش در تابلو، نقشه ابعادی مدل دقیق را بررسی کنید. تفاوت اندازه صفحه به معنای تفاوت در ابعاد برش و فضای موردنیاز پشت تابلو است.

نمایشگر باید روی سطح صاف و با آب‌بندی صحیح نصب شود. درجه حفاظت اعلام‌شده تنها در صورت رعایت روش نصب و شرایط مشخص‌شده توسط سازنده قابل دستیابی است.

کابل‌های ارتباطی را از کابل‌های قدرت، خروجی اینورتر و کنتاکتورها دور نگه دارید. در محیط‌های دارای نویز، نوع کابل، شیلد و اتصال زمین اهمیت بیشتری پیدا می‌کنند.

منبع تغذیه باید با ولتاژ درج‌شده روی پلاک مدل تطبیق داشته باشد. اتصال تغذیه اشتباه می‌تواند باعث آسیب HMI شود؛ بنابراین پیش از روشن‌کردن، ولتاژ و قطب‌بندی کنترل شوند.

پس از نصب، ارتباط HMI با PLC آزمایش شود. خواندن مقادیر، تغییر تنظیمات، نمایش آلارم و عملکرد دستگاه پس از قطع و وصل برق باید در راه‌اندازی نهایی بررسی شوند.

تجهیزات جانبی HMI ال اس eXP2

منبع تغذیه مناسب، تجهیزات حفاظت مدار و کابل ارتباطی از اجزای متداول نصب HMI هستند. نوع این تجهیزات باید بر اساس مدل HMI، کنترل‌کننده و ساختار تابلو انتخاب شود.

کابل Ethernet، مبدل ارتباطی، سوئیچ شبکه و کابل سریال ممکن است در پروژه نیاز باشند. پین‌بندی و نوع کابل باید با نقشه رسمی اتصال تطبیق داده شوند.

حافظه USB یا Micro SD برای انتقال یا پشتیبان‌گیری اطلاعات در مدل‌های سازگار کاربرد دارد. استفاده از حافظه‌های نامناسب یا قطع ناگهانی آن‌ها هنگام ثبت داده می‌تواند عملکرد ذخیره‌سازی را مختل کند.

در پروژه تعویض HMI قدیمی ممکن است صفحه تبدیل یا اصلاح برش تابلو لازم باشد. این موضوع زمانی اهمیت بیشتری دارد که اندازه مدل جدید با دستگاه قبلی یکسان نباشد.

قیمت HMI ال اس eXP2

قیمت HMI ال اس eXP2 به اندازه صفحه و کد دقیق مدل بستگی دارد. مدل‌های دارای Ethernet یا Micro SD می‌توانند قیمت متفاوتی نسبت به نسخه‌های ساده‌تر داشته باشند.

وضعیت موجودی، نسل ساخت و لوازم همراه نیز بر قیمت نهایی اثر می‌گذارند. برای مقایسه دقیق باید مدل‌هایی با اندازه و امکانات مشابه بررسی شوند.

اعلام عبارت کلی «HMI ال اس 7 اینچ» برای استعلام دقیق کافی نیست. کدهایی مانند eXP2-0700D، eXP2-0702D و eXP2-0710D با وجود اندازه مشابه، از نظر امکانات ارتباطی و حافظه تفاوت دارند.

خرید HMI ال اس eXP2

پیش از خرید، اندازه صفحه، نوع ارتباط، نیاز به Micro SD و مدل کنترل‌کننده را مشخص کنید. اگر محصول برای جایگزینی دستگاه قبلی خریداری می‌شود، عکس پلاک و کد کامل HMI قدیمی نیز باید بررسی شوند.

فایل پروژه، نسخه XP-Builder و نوع درایور ارتباطی از اطلاعات مهم خرید هستند. این بررسی از انتخاب مدلی که امکان اجرای پروژه یا ارتباط با تجهیزات را ندارد جلوگیری می‌کند.

برای دریافت قیمت دقیق بهتر است کد کامل HMI ال اس EXP2 اعلام شود. کارشناسان فروش می‌توانند بر اساس مشخصات پروژه، تفاوت مدل‌ها و گزینه مناسب را بررسی کنند.

برای راهنمای خرید و دریافت قیمت HMI ال اس eXP2 با شماره 03191091031 تماس بگیرید.
