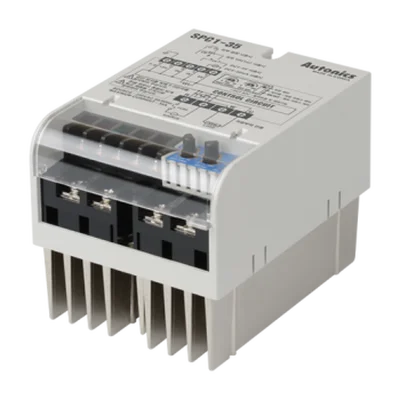

کنترلر توان صنعتی یا Power Controller تجهیزی است که مقدار توان الکتریکی تحویلی به Load را کنترل می‌کند. یکی از رایج‌ترین کاربردهای آن تنظیم توان Heater و المنت در کوره، دستگاه بسته‌بندی، ماشین‌آلات پلاستیک، Oven و سایر فرآیندهای حرارتی است.
در بسیاری از مدل‌های صنعتی، بخش قدرت بر پایه Thyristor یا SCR ساخته می‌شود. این ساختار برخلاف Relay مکانیکی می‌تواند بدون قطع و وصل مکانیکی مکرر، مقدار توان مؤثر بار را با روش‌هایی مانند Phase Control یا Cycle Control تغییر دهد.
Power Controller معمولاً فرمان خود را از Temperature Controller، PLC، Analog Output یا Potentiometer دریافت می‌کند. برای مثال خروجی 4–20mA یک PID Temperature Controller می‌تواند میزان توان مورد نیاز Heater را به Power Controller اعلام کند. انتخاب دستگاه باید بر اساس Current، Voltage، نوع بار، تعداد فاز، Control Method، Input Signal، Cooling و Protection انجام شود.
کنترلر توان چیست؟
Power Controller واسط بین سیستم کنترل و Load قدرت است. Controller اصلی مانند PID Temperature Controller مقدار مورد نیاز Process را محاسبه می‌کند و Power Controller این فرمان را به تغییر واقعی توان روی بار تبدیل می‌کند.
برای مثال Temperature Controller تشخیص می‌دهد Heater باید با تقریباً 60% توان کار کند. سپس Signal مناسب را برای Power Controller ارسال می‌کند و دستگاه با کنترل Thyristorها توان AC تحویلی به Heater را تنظیم می‌کند.
Control Input
دریافت فرمان از 4–20mA، 0–10V، PLC، Controller یا Potentiometer در مدل‌های سازگار.
Power Regulation
تنظیم توان AC با استفاده از SCR یا Thyristor و روش کنترلی مناسب.
Load
کنترل Heater، المنت، Lamp یا سایر Loadهای مجاز طبق مشخصات مدل.
کنترلر توان تریستوری یا SCR چیست؟
Thyristor یک Semiconductor Power Switch است که می‌تواند جریان‌های بالا را بدون Contact مکانیکی کنترل کند. Power Controller تریستوری با کنترل زمان روشن‌شدن یا سیکل هدایت این قطعات، توان مؤثر Load را تغییر می‌دهد.
اصطلاح‌های SCR Power Controller، Thyristor Power Controller، TPR و Power Regulator در بازار برای گروه‌های نزدیک به همین تجهیزات استفاده می‌شوند. با این حال طراحی داخلی و Control Method همه مدل‌ها یکسان نیست.
قبل از خرید باید مشخص شود دستگاه از Phase Angle، Cycle Control، Zero-Cross یا ترکیبی از این روش‌ها استفاده می‌کند و آیا روش انتخاب‌شده برای Load پروژه مناسب است یا خیر.
تفاوت کنترلر توان و کنترلر دما
Temperature Controller و Power Controller دو وظیفه متفاوت دارند. کنترلر دما Signal سنسور را دریافت می‌کند و بر اساس Setpoint تعیین می‌کند چه مقدار Heating لازم است.
Power Controller در بخش قدرت قرار می‌گیرد و فرمان تولیدشده توسط Temperature Controller را به توان الکتریکی قابل کنترل برای Heater تبدیل می‌کند.
| تجهیز |
وظیفه اصلی |
مثال Signal |
| Temperature Controller |
محاسبه نیاز فرآیند بر اساس Sensor و Setpoint |
4–20mA Control Output |
| Power Controller |
تنظیم توان واقعی Load |
کنترل SCR و توان Heater |
Phase Control در پاور کنترلر
در Phase Control یا Phase Angle Control، نقطه روشن‌شدن Thyristor در هر نیم‌سیکل AC تغییر می‌کند. به این ترتیب مقدار بخشی از شکل موج که به Load می‌رسد قابل کنترل است.
مزیت اصلی این روش، Response سریع و امکان تنظیم نرم و دقیق توان است. در سیستم‌های کنترل دما می‌توان خروجی Heater را با Resolution بیشتری تغییر داد و اثر Disturbanceهای فرآیند را بهتر جبران کرد.
Phase Control می‌تواند Heat Shock را کاهش دهد و در مدل‌های دارای Soft Start یا Constant Current برای محدودکردن Inrush Current نیز مناسب باشد.
نکته EMC و Harmonic
Phase Angle Control می‌تواند Harmonic و Electrical Noise بیشتری نسبت به Zero-Cross یا Cycle Control ایجاد کند. طراحی تابلو، Filter، کابل‌کشی و Grounding باید متناسب با توان و حساسیت تجهیزات اطراف انجام شود.
Cycle Control و Burst Fire
در Cycle Control یا Burst Fire، توان با عبور دادن تعدادی سیکل کامل AC و سپس قطع تعدادی سیکل دیگر تنظیم می‌شود. نسبت تعداد سیکل‌های ON به کل سیکل‌ها مقدار متوسط توان را تعیین می‌کند.
برای Heaterهای مقاومتی که Inertia حرارتی دارند، این روش می‌تواند کنترل دقیق توان را با Noise الکتریکی کمتر نسبت به Phase Angle فراهم کند.
اصطلاح Burst Fire در بعضی محصولات برای ساختاری نزدیک به Cycle Control استفاده می‌شود. Function دقیق، طول Cycle و نحوه Zero-Cross باید در Manual همان دستگاه بررسی شوند.
Zero-Cross Control چیست؟
در Zero-Cross Switching، روشن یا خاموش شدن Power Semiconductor در نزدیکی عبور ولتاژ AC از نقطه صفر انجام می‌شود. این روش Switching Noise را نسبت به قطع و وصل در نقاط دیگر شکل موج کاهش می‌دهد.
Zero-Cross در SSRها و سیستم‌های Cycle Control برای Heaterهای مقاومتی بسیار رایج است. اگر فرآیند نیاز به تغییر بسیار سریع در هر نیم‌سیکل داشته باشد، Phase Control می‌تواند عملکرد متفاوتی ارائه کند.
مقایسه روش‌های کنترل توان
| روش |
نحوه عملکرد |
مزیت اصلی |
نکته مهم |
| Phase Control |
کنترل زاویه هدایت هر نیم‌سیکل |
Response سریع و تنظیم نرم |
Harmonic و Noise بیشتر |
| Cycle Control |
کنترل تعداد سیکل‌های کامل ON/OFF |
مناسب Heating و Noise کمتر |
رفتار وابسته به Cycle Time |
| Zero-Cross |
Switching نزدیک صفر ولتاژ |
کاهش Switching Noise |
برای همه نوع Load و Function یکسان نیست |
ورودی 4–20mA در کنترلر توان
4–20mA یکی از Signalهای رایج برای فرمان Power Controller است. PID Temperature Controller یا PLC می‌تواند مقدار خروجی کنترلی خود را به شکل جریان 4–20mA ارسال کند.
Power Controller این Signal را به مقدار توان متناظر تبدیل می‌کند. برای مثال نزدیک 4mA می‌تواند نماینده حداقل فرمان و 20mA نماینده Maximum Command باشد، اما Scaling دقیق به Parameter و طراحی هر محصول بستگی دارد.
Current Signal برای مسیرهای صنعتی طولانی‌تر معمولاً مقاومت خوبی در برابر افت ولتاژ خط دارد و به همین دلیل در ابزار دقیق بسیار رایج است.
ورودی 0–10V
0–10V نیز یکی از Inputهای رایج Power Regulatorها است و می‌تواند از PLC Analog Output، Controller یا Signal Conditioner دریافت شود.
قبل از اتصال باید Input Impedance، Common Reference و محدوده واقعی Signal بررسی شوند. برخی دستگاه‌ها علاوه بر 0–10V از 0–5V، 1–5V یا 0–20mA نیز پشتیبانی می‌کنند.
کنترل دستی با Potentiometer
بعضی Power Controllerها امکان Manual Adjustment با Potentiometer را دارند. در این حالت اپراتور بدون PLC یا PID Controller می‌تواند Duty یا Output Power را تنظیم کند.
این روش برای تست، تنظیم دستی یا کاربردهای ساده مناسب است، اما در فرآیندهای دمایی دقیق معمولاً Closed-Loop Control با Temperature Controller عملکرد بهتری دارد.
کنترلر توان تک‌فاز
Single-Phase Power Controller برای Heater یا Load تک‌فاز استفاده می‌شود. Current Rating مدل باید از Maximum Current واقعی Load بیشتر باشد و شرایط Cooling و Derating سازنده نیز رعایت شوند.
Voltage Class نیز اهمیت دارد. دستگاه باید برای Voltage واقعی شبکه و Load انتخاب شود و نباید صرفاً بر اساس Current Rating خریداری شود.
کنترلر توان سه‌فاز
Three-Phase Power Controller برای Heater Bank و Loadهای سه‌فاز استفاده می‌شود. مدل‌های سه‌فاز ممکن است برای سیستم سه‌سیمه یا چهارسیمه طراحی شده باشند و Wiring آن‌ها یکسان نیست.
در انتخاب باید Line Voltage، اتصال Load، Current هر فاز و Balanced یا Unbalanced بودن بار بررسی شوند. بعضی Controllerهای پیشرفته Monitoring و Protection جداگانه برای فازها دارند.
انتخاب Current Rating
Current Rating یکی از مهم‌ترین پارامترهای انتخاب Power Controller است. مقدار Current روی Nameplate دستگاه نباید بدون بررسی شرایط واقعی نصب مستقیماً با Current Load برابر در نظر گرفته شود.
Ambient Temperature، تهویه تابلو، Switching Method، Load Type و Derating Curve سازنده روی Current قابل استفاده اثر دارند. برای مثال یک Controller که در دمای پایین‌تر قادر به عبور Current نامی است ممکن است در دمای بالاتر نیاز به Derating داشته باشد.
هنگام خرید بهتر است Current واقعی هر فاز و مشخصات Load ارائه شوند تا مدل با حاشیه مناسب انتخاب شود.
نوع Load در Power Controller
همه Power Controllerها برای تمام Loadها مناسب نیستند. Heaterهای مقاومتی ساده رفتار متفاوتی با Lamp، Transformer، Silicon Carbide Heater یا Loadهای القایی دارند.
بعضی بارها Cold Resistance بسیار پایین‌تری دارند و هنگام Start جریان زیادی می‌کشند. در چنین کاربردهایی Soft Start، Current Limit یا Constant Current می‌تواند اهمیت زیادی داشته باشد.
نوع Load را حتماً بررسی کنید
وجود SCR در Power Controller به معنی مناسب‌بودن آن برای هر بار مقاومتی، القایی یا ترانسفورمری نیست. Load Compatibility باید در Datasheet همان مدل تأیید شود.
Soft Start در کنترلر توان
Soft Start خروجی را به‌صورت تدریجی از مقدار پایین به مقدار فرمان افزایش می‌دهد. این قابلیت از اعمال ناگهانی Full Voltage به بعضی Loadها جلوگیری می‌کند.
در Lamp Heaterها و برخی المنت‌ها که Cold Inrush بالایی دارند، Soft Start می‌تواند Stress الکتریکی اولیه را کاهش دهد. Time و Function دقیق Soft Start در مدل‌های مختلف متفاوت است.
Constant Current و Constant Power
بعضی Power Controllerهای پیشرفته علاوه بر Open-Loop Power Control، Functionهایی مانند Constant Current، Constant Voltage یا Constant Power دارند.
این Functionها در Loadهایی که Resistance آن‌ها با Temperature تغییر می‌کند اهمیت بیشتری دارند، زیرا Controller می‌تواند Variable مورد نظر را داخل Limit مشخص نگه دارد.
وجود این قابلیت‌ها عمومی نیست و باید برای مدل دقیق بررسی شود.
تفاوت Power Controller و SSR
SSR یک Solid State Switch است که معمولاً فرمان ON/OFF دریافت می‌کند. در مدل Zero-Cross، Load در سیکل‌های کامل AC روشن یا خاموش می‌شود.
Power Controller می‌تواند علاوه بر Switching، مقدار Power را بر اساس Analog Command به شکل پیوسته‌تر یا با الگوریتم‌های کنترلی مختلف تنظیم کند. بعضی سیستم‌های Cycle Control از SSR جداگانه در کنار یک Controller استفاده می‌کنند.
بنابراین SSR و Power Controller همیشه جایگزین مستقیم یکدیگر نیستند. نوع Control مورد نیاز فرآیند مشخص می‌کند کدام ساختار مناسب‌تر است.
Cooling و Heat Sink
SCR و Thyristor هنگام عبور جریان Heat تولید می‌کنند و باید در محدوده Temperature مجاز کار کنند. Heat Sink مناسب یکی از اجزای اصلی Power Controller است و مدل‌های جریان بالا ممکن است Fan نیز داشته باشند.
نصب در تابلو گرم و بدون Airflow می‌تواند ظرفیت جریان عملی دستگاه را کاهش دهد. فاصله نصب، جهت قرارگیری و Ventilation باید مطابق Manual سازنده رعایت شوند.
Fuse و حفاظت
Power Semiconductor در برابر Short Circuit حساس است و Protection بخش قدرت باید متناسب با SCR انتخاب شود. در بسیاری از کاربردها High-Speed Fuse یا Semiconductor Fuse طبق پیشنهاد سازنده استفاده می‌شود.
بعضی مدل‌ها Protectionهای دیگری مانند Over Temperature، Over Current، Phase Loss یا Load Fault دارند. وجود و سطح این حفاظت‌ها باید از مشخصات همان محصول بررسی شوند.
ارتباط RS485 و Modbus
Power Controllerهای دیجیتال پیشرفته ممکن است RS485 داشته باشند و Command، Output، Current، Alarm و سایر Parameterها را با PLC یا HMI تبادل کنند.
Modbus RTU یکی از Protocolهایی است که در بعضی Power Controllerها دیده می‌شود. وجود RS485 به‌تنهایی به معنی پشتیبانی از Modbus نیست و Protocol باید در Datasheet تأیید شود.
کاربرد کنترلر توان صنعتی
- کنترل توان Heater و المنت صنعتی
- کوره و Oven
- ماشین‌آلات تزریق پلاستیک
- Hot Runner و قالب
- ماشین‌آلات بسته‌بندی
- Infrared Heater
- سیستم‌های Heat Treatment
- خشک‌کن صنعتی
- Furnace و سیستم‌های گرمایش فرآیندی
- کنترل بارهای AC سازگار با SCR
راهنمای انتخاب کنترلر توان
-
نوع Load را مشخص کنید:
Heater مقاومتی، Lamp، Transformer یا Load دیگر باید قبل از انتخاب مشخص باشد.
-
تک‌فاز یا سه‌فاز را تعیین کنید:
ساختار Power Controller باید با شبکه و Wiring Load هماهنگ باشد.
-
Voltage را بررسی کنید:
220V، 380V یا سایر Voltage Classها باید مطابق شبکه واقعی باشند.
-
Current واقعی را محاسبه کنید:
Rated Current دستگاه باید با Current Load و Derating سازنده تطبیق داده شود.
-
Control Method را انتخاب کنید:
Phase Control، Cycle Control یا Zero-Cross بر اساس Load و فرآیند تعیین شود.
-
Signal فرمان را مشخص کنید:
4–20mA، 0–10V، Potentiometer یا Communication.
-
Soft Start را بررسی کنید:
برای Loadهای دارای Inrush بالا این Function می‌تواند ضروری باشد.
-
Cooling را کنترل کنید:
Heat Sink، Fan و Airflow تابلو با Current دستگاه متناسب باشند.
-
Protection را بررسی کنید:
Fuse، Over Temperature، Over Current و Phase Protection بر اساس مدل انتخاب شوند.
-
Communication را در نظر بگیرید:
اگر Monitoring از PLC لازم است، RS485 و Protocol دستگاه بررسی شوند.
جایگزینی کنترلر توان قدیمی
در Replacement ابتدا Voltage، Phase، Rated Current و نوع Load دستگاه قدیمی ثبت شوند. سپس Control Input و Control Method بررسی شوند.
برای مثال Power Controller با ورودی 4–20mA نباید بدون بررسی با دستگاهی که فقط 0–10V دریافت می‌کند جایگزین شود. همین موضوع درباره Phase Control و Zero-Cross نیز صدق می‌کند.
ابعاد، Heat Sink، Fan، Terminalها، Fuse و فضای تابلو نیز اهمیت دارند. در توان‌های بالا تفاوت ابعاد دو مدل می‌تواند قابل توجه باشد.
قیمت کنترلر توان
قیمت Power Controller به Single-Phase یا Three-Phase بودن، Current Rating، Voltage Class، نوع SCR، Control Method، Input Signal، Cooling، Protection و Communication بستگی دارد.
یک Power Regulator تک‌فاز 40A از نظر ساختار و قیمت با یک Thyristor Controller سه‌فاز 100A یا 200A قابل مقایسه مستقیم نیست. وجود Soft Start، Constant Current، Display، RS485 یا Protection پیشرفته نیز روی قیمت اثر دارد.
برای استعلام دقیق بهتر است Power و Current Load، Voltage، تعداد فاز، Input Signal و کد دستگاه قبلی اعلام شوند.
خرید کنترلر توان
برای خرید کنترلر توان ابتدا مشخصات الکتریکی Load را تعیین کنید. سپس Current، Voltage، تعداد فاز و روش کنترل مناسب انتخاب شوند.
اگر دستگاه به Temperature Controller یا PLC متصل می‌شود، نوع Analog Output یا Communication آن نیز باید با Power Controller هماهنگ باشد. در پروژه Replacement، عکس Nameplate، Wiring و مشخصات Heater یا Load انتخاب مدل جایگزین را دقیق‌تر می‌کنند.
سوالات متداول کنترلر توان
کنترلر توان چیست؟
Power Controller تجهیزی است که مقدار توان تحویلی به Load را بر اساس Signal فرمان تنظیم می‌کند و در سیستم‌های Heating معمولاً با SCR یا Thyristor ساخته می‌شود.
تفاوت کنترلر توان و کنترلر دما چیست؟
Temperature Controller مقدار Heating مورد نیاز را محاسبه می‌کند، اما Power Controller فرمان آن را به کنترل واقعی توان Heater تبدیل می‌کند.
Phase Control چیست؟
در Phase Control زاویه روشن‌شدن Thyristor در هر نیم‌سیکل AC تغییر می‌کند و به این ترتیب مقدار توان خروجی تنظیم می‌شود.
تفاوت Phase Control و Zero-Cross چیست؟
Phase Control بخشی از هر نیم‌سیکل را کنترل می‌کند و Response بسیار نرم و سریع دارد، اما Zero-Cross Switching نزدیک نقطه صفر انجام می‌شود و معمولاً Noise کمتری ایجاد می‌کند.
آیا کنترلر توان ورودی 4–20mA دارد؟
بسیاری از مدل‌های صنعتی 4–20mA را پشتیبانی می‌کنند، اما نوع Input باید برای مدل دقیق تأیید شود.
آیا Power Controller به PLC متصل می‌شود؟
بله. بسته به مدل می‌توان از 4–20mA، 0–10V، Digital Input یا Communication مانند RS485 استفاده کرد.
Power Controller با SSR چه تفاوتی دارد؟
SSR معمولاً یک Solid State Switch برای ON/OFF است، اما Power Controller می‌تواند مقدار توان را با Analog Command و روش‌هایی مانند Phase یا Cycle Control تنظیم کند.
برای انتخاب کنترلر توان چه اطلاعاتی لازم است؟
نوع Load، Voltage، Current، تک‌فاز یا سه‌فاز بودن، روش کنترل، Input Signal، Cooling و Protection مهم‌ترین اطلاعات انتخاب هستند.
خرید و استعلام قیمت کنترلر توان
برای انتخاب کنترلر توان، نوع Load، Current، Voltage، تعداد فاز، Phase یا Cycle Control، Signal فرمان، Cooling و Protection را مشخص کنید. در پروژه جایگزینی، مشخصات دستگاه و Load موجود بهترین مبنای انتخاب هستند.
