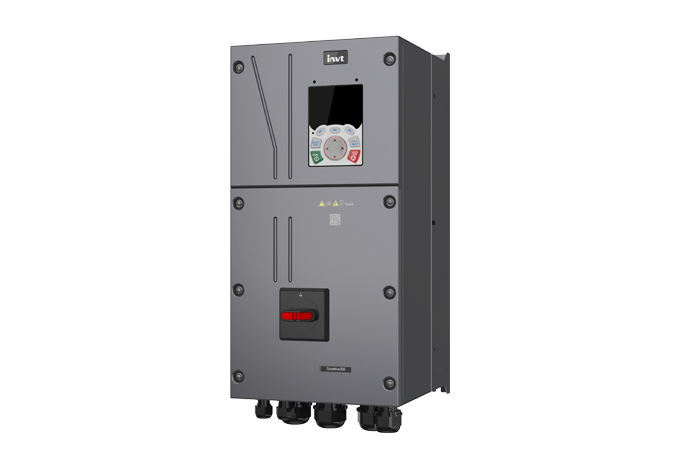

اینورتر اینوت GD350-IP55

اینورتر اینوت GD350-IP55 یک درایو قدرتمند برای محیط‌های صنعتی دارای گردوغبار و رطوبت است. بدنه محافظ این محصول امکان نصب آن را نزدیک‌تر به محل دستگاه فراهم می‌کند. در نتیجه، همیشه به تابلو برق جداگانه و بزرگ نیاز نخواهد بود.

این سری فقط نسخه‌ای با پوشش متفاوت از یک اینورتر ساده نیست. کنترل پیشرفته موتور، قابلیت‌های ایمنی و توسعه‌پذیری مناسب نیز در آن قرار دارند. کلید ورودی AC و کانال هوای مستقل از ویژگی‌های مهم ساختاری آن هستند.

اینورتر اینوت GD350-IP55 چیست؟

GD350-IP55 یک اینورتر چندمنظوره و پیشرفته از خانواده Goodrive اینوت است. این محصول برای کنترل سرعت، گشتاور و موقعیت موتور طراحی شده است. ساختار محافظ آن نیز استفاده در شرایط محیطی سخت‌تر را امکان‌پذیر می‌کند.

این سری می‌تواند موتورهای آسنکرون و سنکرون مغناطیس دائم را کنترل کند. بنابراین برای ماشین‌آلات عمومی، فن‌ها و پمپ‌های صنعتی قابل‌استفاده است. نوع موتور باید هنگام تنظیم پارامترهای اولیه به‌درستی انتخاب شود.

شرکت INVT این سری را برای آبزی‌پروری، تصفیه آب و فن معرفی کرده است. مشخصات اصلی محصول در صفحه رسمی اینورتر GD350-IP55 قابل‌مشاهده هستند.

درجه حفاظت IP55 چه معنایی دارد؟

عبارت IP55 میزان حفاظت بدنه مقابل ورود ذرات و آب را نشان می‌دهد. عدد اول به حفاظت در برابر اجسام جامد و گردوغبار مربوط است. عدد دوم نیز مقاومت دستگاه مقابل ورود آب را مشخص می‌کند.

عدد 5 نخست یعنی ورود گردوغبار کاملاً غیرممکن نیست. بااین‌حال، مقدار واردشده نباید عملکرد عادی تجهیزات را مختل کند. این سطح برای بسیاری از محیط‌های صنعتی غبارآلود مناسب است.

عدد 5 دوم نشان‌دهنده مقاومت در برابر پاشش آب از جهت‌های مختلف است. بنابراین دستگاه در برابر رطوبت و پاشش معمول آب حفاظت مناسبی دارد. این درجه به معنی ضدآب یا قابل‌غوطه‌وری بودن دستگاه نیست.

GD350-IP55 نباید داخل آب یا محل تجمع دائمی رطوبت نصب شود. شست‌وشوی مستقیم با فشار زیاد نیز نیازمند بررسی شرایط نصب است. در محیط باز، استفاده از سایه‌بان می‌تواند عمر تجهیزات را افزایش دهد.

تفاوت IP55 با اینورترهای معمولی

بسیاری از اینورترهای صنعتی دارای درجه حفاظت IP20 هستند. این محصولات معمولاً باید داخل تابلو برق مناسب نصب شوند. تماس مستقیم آن‌ها با گردوغبار یا پاشش آب مجاز نیست.

GD350-IP55 پوشش محافظ کامل‌تری در اطراف تجهیزات داخلی دارد. بنابراین می‌توان آن را در محل‌هایی با شرایط محیطی سخت‌تر نصب کرد. این ویژگی فضای موردنیاز تابلو را در بعضی پروژه‌ها کاهش می‌دهد.

بااین‌حال، انتخاب محل نصب همچنان اهمیت دارد. تابش مستقیم خورشید، مواد خورنده و بخار شیمیایی می‌توانند به دستگاه آسیب بزنند. درجه IP55 حفاظت مقابل انفجار یا گازهای خطرناک را تضمین نمی‌کند.

محدوده توان اینورتر GD350-IP55

براساس کاتالوگ محصولات صنعتی INVT، این سری برای برق سه‌فاز 380V عرضه می‌شود. محدوده توان آن از 0.4 تا 110kW را پوشش می‌دهد. مدل‌های قابل‌عرضه در بازار ممکن است موجودی متفاوتی داشته باشند.

انتخاب توان اینورتر فقط براساس کیلووات موتور توصیه نمی‌شود. جریان خروجی درایو باید حداقل برابر جریان نامی موتور باشد. نوع بار و ظرفیت اضافه‌بار نیز روی انتخاب اثر دارند.

در کاربردهای سنگین، مدل HD یا Heavy Duty باید بررسی شود. فن و پمپ معمولاً در گروه بارهای گشتاور متغیر قرار می‌گیرند. توان قابل‌استفاده در حالت‌های HD و ND ممکن است متفاوت باشد.

کد کامل دستگاه باید پیش از سفارش کنترل شود. تجهیزات داخلی و ریتینگ کاری از روی کد محصول مشخص می‌شوند. اطلاعات پلاک موتور نیز برای انتخاب دقیق ضروری هستند.

کنترل موتورهای آسنکرون و سنکرون

موتور آسنکرون پرکاربردترین موتور در ماشین‌آلات صنعتی است. GD350-IP55 امکان کنترل دقیق این موتورها را فراهم می‌کند. روش کنترل باید متناسب با رفتار بار انتخاب شود.

موتورهای سنکرون مغناطیس دائم یا PMSM نیز توسط این سری پشتیبانی می‌شوند. این موتورها راندمان بالا و چگالی توان مناسبی دارند. استفاده از آن‌ها در بعضی فن‌ها و تجهیزات جدید رو به افزایش است.

مشخصات الکتریکی هر دو نوع موتور باید داخل درایو ثبت شوند. انجام اتوتیون نیز پارامترهای موتور را با دقت بیشتری شناسایی می‌کند. شرایط مکانیکی دستگاه نوع اتوتیون مناسب را مشخص خواهد کرد.

کنترل سرعت، گشتاور و موقعیت

GD350-IP55 فقط برای تغییر ساده سرعت موتور طراحی نشده است. این درایو کنترل سرعت، گشتاور و موقعیت را در یک محصول ترکیب می‌کند. به همین دلیل، برای ماشین‌آلات پیشرفته نیز قابل‌استفاده است.

کنترل سرعت برای فن، پمپ و نوار نقاله کاربرد دارد. کنترل گشتاور در میکسر، کشش مواد و مکانیزم‌های سنگین اهمیت بیشتری دارد. کنترل موقعیت نیز به کارت بازخورد و تجهیزات مناسب نیاز خواهد داشت.

برای کنترل حلقه‌بسته باید از انکودر سازگار استفاده شود. سیگنال انکودر توسط کارت PG دریافت خواهد شد. نوع کارت باید با نوع خروجی انکودر هماهنگ باشد.

طراحی کانال هوای مجزا

سیستم خنک‌کاری درایو، هوای محیط را برای دفع حرارت عبور می‌دهد. در محیط آلوده، گردوغبار می‌تواند همراه هوا وارد دستگاه شود. تجمع آلودگی روی مدارها احتمال خرابی را افزایش می‌دهد.

GD350-IP55 از طراحی کانال هوای مجزا استفاده می‌کند. مسیر خنک‌کاری از بخش‌های حساس الکترونیکی جدا شده است. این ساختار ورود آلودگی به بخش کنترل را محدود می‌کند.

کانال مجزا نیاز به سرویس دوره‌ای را کاملاً حذف نمی‌کند. ورودی و خروجی هوا باید به‌صورت منظم بررسی شوند. گرفتگی مسیر هوا می‌تواند دمای درایو را افزایش دهد.

کلید ورودی AC داخلی

یکی از ویژگی‌های GD350-IP55، امکان عرضه با کلید ورودی AC داخلی است. این کلید قطع ورودی را هنگام کنترل و تعمیرات ساده‌تر می‌کند. وجود آن می‌تواند تعداد تجهیزات بیرونی مجموعه را کاهش دهد.

INVT نسخه استاندارد دارای کلید ورودی را معرفی کرده است. امکان سفارش پیکربندی بدون کلید نیز برای این سری وجود دارد. بنابراین وجود کلید باید از روی کد دقیق دستگاه کنترل شود.

کلید داخلی نباید بدون بررسی جایگزین تمام حفاظت‌های بالادست شود. هماهنگی اتصال کوتاه، جریان و قدرت قطع همچنان ضروری است. مدار پروژه ممکن است به کلید حفاظتی اصلی جداگانه نیاز داشته باشد.

پس از قطع کلید نیز باس DC فوراً بدون ولتاژ نمی‌شود. زمان تخلیه خازن‌ها باید مطابق دفترچه رعایت شود. پیش از تعمیر، نبود ولتاژ با ابزار مناسب بررسی خواهد شد.

طراحی پوشش چندبخشی

سیم‌کشی درایوهای دارای بدنه محافظ می‌تواند زمان‌بر باشد. GD350-IP55 از طراحی پوشش چندبخشی استفاده می‌کند. تکنسین تنها بخش موردنیاز برای دسترسی به ترمینال‌ها را باز می‌کند.

این ساختار اتصال کابل‌های قدرت و فرمان را آسان‌تر می‌کند. بخش‌های دیگر دستگاه نیز هنگام سیم‌کشی پوشیده باقی می‌مانند. پس از پایان کار، تمام قطعات آب‌بندی باید درست نصب شوند.

درجه IP55 به مونتاژ صحیح درپوش‌ها وابسته است. استفاده از گلند نامناسب می‌تواند حفاظت بدنه را کاهش دهد. سوراخ‌های استفاده‌نشده نیز باید با درپوش استاندارد بسته شوند.

فیلتر EMC داخلی

تغییر سریع ولتاژ خروجی اینورتر می‌تواند نویز الکترومغناطیسی ایجاد کند. این نویز ممکن است روی سنسورها و تجهیزات ارتباطی اثر بگذارد. طراحی صحیح کابل‌کشی برای کاهش آن ضروری است.

براساس اطلاعات رسمی INVT، فیلتر C3 در GD350-IP55 به‌صورت داخلی ارائه می‌شود. این فیلتر عملکرد EMC مجموعه را بهبود می‌دهد. جزئیات آن در معرفی رسمی چندزبانه GD350-IP55 نیز اعلام شده است.

وجود فیلتر داخلی، اصول نصب EMC را حذف نمی‌کند. کابل موتور، اتصال زمین و گلندهای شیلددار همچنان اهمیت دارند. طول کابل نیز باید با محدودیت‌های دفترچه هماهنگ باشد.

برای محیط‌های حساس‌تر ممکن است فیلتر خارجی نیاز شود. استاندارد هدف باید پیش از طراحی تابلو مشخص شود. انتخاب فیلتر به طول کابل و شرایط شبکه وابسته است.

قابلیت STO

GD350-IP55 از قابلیت STO یا قطع ایمن گشتاور پشتیبانی می‌کند. این عملکرد مسیر تولید گشتاور موتور را غیرفعال خواهد کرد. در نتیجه، احتمال راه‌اندازی ناخواسته در شرایط مشخص کاهش می‌یابد.

سطح ایمنی اعلام‌شده برای این قابلیت SIL2 است. مدار STO باید مطابق ارزیابی ریسک ماشین طراحی شود. رله ایمنی یا PLC ایمنی نیز می‌تواند بخشی از این مدار باشد.

STO برق اصلی اینورتر را قطع نمی‌کند. همچنین توقف مکانیکی سریع موتور را به‌تنهایی تضمین نخواهد کرد. برای تعمیرات باید ورودی برق کاملاً ایزوله شود.

امکان نصب سه کارت توسعه

GD350-IP55 امکان نصب هم‌زمان سه کارت توسعه را فراهم می‌کند. این ویژگی انعطاف دستگاه را در پروژه‌های اتوماسیون افزایش می‌دهد. نوع کارت‌ها براساس نیاز ماشین انتخاب می‌شود.

کارت‌های قابل‌استفاده می‌توانند شامل موارد زیر باشند:

• کارت PG برای دریافت سیگنال انکودر
• کارت ورودی و خروجی اضافی
• کارت PLC برای برنامه‌نویسی داخلی
• کارت‌های ارتباط صنعتی
• کارت‌های توسعه اختصاصی

ترکیب تمام کارت‌ها همیشه بدون محدودیت امکان‌پذیر نیست. محل نصب و سازگاری سخت‌افزاری باید بررسی شوند. دفترچه کارت و درایو مرجع نهایی انتخاب است.

ارتباط با PLC و HMI

ارتباط RS485 در پلتفرم GD350 به‌صورت استاندارد ارائه می‌شود. پروتکل Modbus RTU برای اتصال به PLC یا HMI کاربرد دارد. فرمان حرکت، سرعت و وضعیت خطا از این طریق قابل‌انتقال است.

پروتکل‌های دیگر با کارت توسعه قابل‌استفاده هستند. Ethernet، CANopen، Profibus-DP و Profinet از گزینه‌های این خانواده محسوب می‌شوند. نوع دقیق شبکه باید هنگام سفارش مشخص شود.

ارتباط شبکه تعداد کابل‌های فرمان را کاهش می‌دهد. همچنین اطلاعات جریان، فرکانس و خطاها در سیستم مرکزی ثبت می‌شوند. فرمان‌های ایمنی بهتر است به شبکه معمولی وابسته نباشند.

تنظیم بی‌سیم و پایش دستگاه

پلتفرم GD350 از کارت و ابزار ارتباط بی‌سیم پشتیبانی می‌کند. تکنسین می‌تواند بعضی تنظیمات را بدون بازکردن مکرر پوشش انجام دهد. این ویژگی به حفظ شرایط آب‌بندی دستگاه کمک می‌کند.

دسترسی بی‌سیم باید با سیاست امنیتی مجموعه هماهنگ شود. رمز عبور و سطح دسترسی نباید در حالت پیش‌فرض باقی بمانند. امکانات دقیق به کارت و نسخه نرم‌افزار وابسته هستند.

قابلیت پایش از راه دور نیز با تجهیزات توسعه قابل‌اجرا است. این روش ثبت خطاها و وضعیت عملکرد را ساده‌تر می‌کند. دسترسی از راه دور باید به شبکه صنعتی ایمن متصل شود.

کاربردهای اینورتر GD350-IP55

بدنه محافظ و کنترل پیشرفته، این سری را برای پروژه‌های متنوع مناسب می‌کنند. برخی کاربردهای رایج آن عبارت‌اند از:

• فن‌ها و هواکش‌های صنعتی
• پمپ‌های آب و تجهیزات آبرسانی
• تصفیه‌خانه‌های آب و فاضلاب
• تجهیزات پرورش ماهی و آبزی‌پروری
• نوار نقاله‌های نصب‌شده در محیط نیمه‌باز
• ماشین‌آلات صنایع غذایی مرطوب
• تجهیزات کشاورزی و گلخانه‌ای
• میکسرها و همزن‌های صنعتی
• ماشین‌آلات نصب‌شده نزدیک خط تولید
• سامانه‌های تهویه صنعتی
• تجهیزات فضای باز دارای سایه‌بان
• محیط‌های صنعتی غبارآلود

وجود IP55 به معنی مناسب‌بودن خودکار برای تمام محیط‌ها نیست. مواد شیمیایی خورنده می‌توانند به آب‌بندی و بدنه آسیب بزنند. محیط‌های انفجاری نیز به تجهیزات دارای تأییدیه مخصوص نیاز دارند.

استفاده برای فن و پمپ

GD350-IP55 می‌تواند سرعت فن و پمپ را متناسب با نیاز سیستم تنظیم کند. کاهش سرعت در بارهای متغیر، مصرف انرژی را کاهش می‌دهد. راه‌اندازی نرم نیز تنش مکانیکی مجموعه را محدود می‌کند.

کنترل PID داخلی برای تثبیت فشار، دبی یا دما قابل‌استفاده است. سیگنال سنسور باید با ورودی آنالوگ دستگاه هماهنگ شود. ضرایب PID نیز براساس پاسخ فرایند تنظیم خواهند شد.

اگر پروژه به مدیریت تخصصی چند پمپ نیاز دارد، GD270 نیز قابل‌بررسی است. GD350-IP55 روی کنترل پیشرفته و حفاظت بدنه تمرکز بیشتری دارد. انتخاب نهایی به شرایط نصب و منطق کنترل وابسته است.

استفاده برای بارهای سنگین

کنترل برداری GD350-IP55 برای نوار نقاله و میکسر نیز کاربرد دارد. این تجهیزات ممکن است هنگام شروع حرکت به گشتاور زیادی نیاز داشته باشند. انتخاب مدل HD برای چنین بارهایی اهمیت دارد.

در بارهای دارای توقف سریع، انرژی برگشتی موتور باید بررسی شود. ممکن است مقاومت ترمز یا واحد ترمز خارجی نیاز باشد. قابلیت ترمز هر توان باید از دفترچه همان مدل کنترل شود.

چرخه کاری و تعداد راه‌اندازی روی دمای دستگاه اثر دارند. توان بالاتر همیشه مشکل اضافه‌بار را به‌تنهایی حل نمی‌کند. رفتار واقعی بار باید هنگام انتخاب تحلیل شود.

تفاوت GD350-IP55 با GD350 معمولی

هر دو محصول از خانواده درایوهای پیشرفته GD350 هستند. قابلیت کنترل موتور و توسعه‌پذیری در هر دو سری دیده می‌شود. تفاوت اصلی به ساختار نصب و حفاظت محیطی مربوط است.

GD350 معمولی بیشتر برای نصب داخل تابلو طراحی شده است. GD350-IP55 بدنه مقاوم‌تری در برابر گردوغبار و پاشش آب دارد. کلید AC داخلی نیز نصب مستقل‌تر آن را آسان می‌کند.

GD350 معمولی محدوده توان و تنوع پیکربندی متفاوتی دارد. نسخه IP55 تا 110kW در کاتالوگ فعلی معرفی شده است. فضای نصب و شرایط محیطی تعیین‌کننده انتخاب هستند.

تفاوت GD350-IP55 با GD350A

GD350A یک درایو چندمنظوره جدیدتر با محدوده توان بسیار گسترده است. این محصول برای پروژه‌های صنعتی پیچیده و پرقدرت قابل‌استفاده خواهد بود. بیشتر مدل‌های آن برای نصب داخل تابلو انتخاب می‌شوند.

GD350-IP55 برای محل‌هایی مناسب است که حفاظت بدنه اهمیت بیشتری دارد. ساختار یکپارچه آن می‌تواند هزینه تابلو را در برخی پروژه‌ها کاهش دهد. البته هزینه کابل، کلید و حفاظت بالادست نیز باید محاسبه شود.

اگر توان موردنیاز بیشتر از محدوده IP55 باشد، GD350A قابل‌بررسی است. برای نصب نزدیک دستگاه در محیط مرطوب، GD350-IP55 مزیت بیشتری دارد. انتخاب باید براساس توان، کنترل و شرایط محیطی انجام شود.

نکات انتخاب اینورتر GD350-IP55

پیش از سفارش باید مشخصات موتور و محیط نصب جمع‌آوری شوند. توان موتور تنها بخشی از اطلاعات موردنیاز است. موارد زیر نیز باید بررسی شوند:

• جریان و ولتاژ نامی موتور
• نوع موتور آسنکرون یا PMSM
• سبک یا سنگین بودن بار
• حالت HD یا ND
• دما و ارتفاع محل نصب
• میزان گردوغبار و رطوبت
• احتمال پاشش مستقیم آب
• وجود مواد شیمیایی خورنده
• نیاز به کلید AC داخلی
• نوع کارت ارتباطی
• نیاز به انکودر و کارت PG
• طول کابل موتور
• نیاز به مقاومت ترمز
• فضای نصب و دسترسی سرویس

در کاربرد فضای باز، دمای تابش خورشید باید جداگانه بررسی شود. دمای سطح دستگاه می‌تواند از دمای هوای محیط بیشتر شود. استفاده از سایه‌بان با گردش هوای مناسب توصیه می‌شود.

اصول نصب برای حفظ IP55

بدنه دستگاه باید در جهت تعیین‌شده توسط سازنده نصب شود. نصب افقی یا وارونه می‌تواند خنک‌کاری را مختل کند. فاصله مناسب اطراف دستگاه نیز باید رعایت شود.

برای ورود کابل‌ها از گلند دارای درجه حفاظت مناسب استفاده کنید. قطر گلند باید با قطر واقعی کابل هماهنگ باشد. بستن نامناسب گلند مسیر ورود آب و گردوغبار ایجاد می‌کند.

تمام پیچ‌های پوشش باید با گشتاور مناسب بسته شوند. واشرهای آب‌بندی نباید آسیب‌دیده یا جابه‌جا باشند. سوراخ‌های اضافی نیز باید با قطعه استاندارد مسدود شوند.

مسیر خروج آب باید در طراحی کابل‌ها در نظر گرفته شود. ایجاد حلقه چکه پیش از ورود کابل می‌تواند مفید باشد. کابل نباید آب را مستقیماً به سمت گلند هدایت کند.

نگهداری و سرویس دوره‌ای

درجه حفاظت بالا، نیاز به نگهداری را حذف نمی‌کند. ورودی هوا و پره‌های خنک‌کننده باید دوره‌ای بازبینی شوند. تجمع آلودگی می‌تواند توان دفع حرارت را کاهش دهد.

وضعیت آب‌بندی پوشش‌ها نیز باید کنترل شود. ترک‌خوردگی واشر یا گلند، درجه حفاظت واقعی را کاهش می‌دهد. قطعات آسیب‌دیده باید با نمونه سازگار تعویض شوند.

خطاهای اضافه‌دما نباید فقط با ریست‌کردن نادیده گرفته شوند. گرفتگی کانال هوا، دمای محیط و اضافه‌بار باید بررسی شوند. ثبت خطاها به تشخیص علت اصلی کمک می‌کند.

قیمت اینورتر اینوت GD350-IP55

قیمت این سری به توان، ریتینگ کاری و کد کامل دستگاه بستگی دارد. وجود کلید ورودی و تجهیزات توسعه نیز روی قیمت اثر می‌گذارد. کارت شبکه، کارت PG و تجهیزات ترمز معمولاً جداگانه محاسبه می‌شوند.

GD350-IP55 ممکن است قیمت بیشتری از یک مدل IP20 داشته باشد. بااین‌حال، هزینه تابلو و تجهیزات نصب نیز باید مقایسه شود. در بعضی پروژه‌ها، ساختار یکپارچه هزینه کل را کاهش می‌دهد.

برای استعلام دقیق، تصویر پلاک موتور و شرایط محیطی را ارسال کنید. اعلام نوع کاربرد نیز انتخاب ریتینگ مناسب را آسان‌تر می‌کند. موجودی توان‌های مختلف باید در زمان خرید بررسی شود.

خرید اینورتر اینوت GD350-IP55 از آوا الکتریک

برای خرید GD350-IP55 ابتدا توان و جریان موتور را مشخص کنید. سپس نوع بار و وضعیت محیط نصب را اعلام کنید. میزان رطوبت، گردوغبار و پاشش آب نیز اهمیت دارد.

کارشناسان آوا الکتریک می‌توانند مدل مناسب را براساس اطلاعات پروژه بررسی کنند. تجهیزات جانبی و کارت‌های موردنیاز نیز قابل‌انتخاب هستند. این بررسی احتمال سفارش مدل نامتناسب را کاهش می‌دهد.

برای راهنمای خرید و دریافت قیمت اینورتر اینوت GD350-IP55 با شماره 03191091031 تماس بگیرید.
