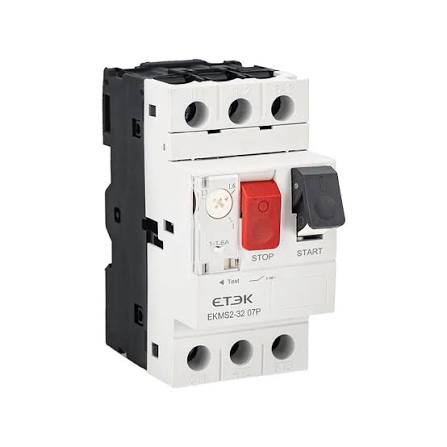

کلید حرارتی

کلید حرارتی یکی از تجهیزات حفاظتی پرکاربرد در مدارهای موتور الکتریکی است. این تجهیز با نام انگلیسی Motor Protection Circuit Breaker (MPCB) شناخته می‌شود و در بازار ایران با عنوان‌هایی مانند کلید محافظ موتور، کلید محافظ حرارتی و کلید موتور نیز معرفی می‌شود.

وظیفه اصلی کلید حرارتی، حفاظت موتور در برابر شرایط غیرعادی مانند اضافه‌بار، اتصال کوتاه و در بسیاری از مدل‌ها قطع فاز است. این تجهیز معمولاً در مدار قدرت موتور نصب می‌شود و می‌تواند علاوه بر حفاظت، امکان قطع و وصل دستی موتور را نیز فراهم کند.

برخلاف کلید مینیاتوری یا کلید اتوماتیک عمومی، کلید حرارتی به‌صورت اختصاصی برای حفاظت موتور طراحی شده است. ساختار داخلی آن براساس رفتار موتور و جریان راه‌اندازی آن در نظر گرفته می‌شود.

انتخاب کلید حرارتی تنها با توجه به توان موتور انجام نمی‌شود. جریان نامی موتور، رنج تنظیم حرارتی، جریان اتصال کوتاه، کلاس قطع، نوع راه‌اندازی و شرایط محیطی باید بررسی شوند.

کلید حرارتی چیست؟

کلید حرارتی یا MPCB یک کلید حفاظتی مخصوص موتورهای الکتریکی است. این تجهیز ترکیبی از حفاظت حرارتی و مغناطیسی را در یک بدنه ارائه می‌کند.

بخش حرارتی برای تشخیص اضافه‌بار طولانی‌مدت استفاده می‌شود. زمانی که موتور برای مدت مشخصی جریان بیشتر از مقدار تنظیم‌شده دریافت کند، مکانیزم حرارتی باعث قطع مدار می‌شود.

بخش مغناطیسی برای تشخیص جریان‌های شدید مانند اتصال کوتاه طراحی شده است. در این شرایط کلید باید در زمان کوتاه مدار موتور را قطع کند تا از آسیب به کابل، کنتاکتور و سیم‌پیچ موتور جلوگیری شود.

کلید حرارتی معمولاً همراه با کنتاکتور در مدار راه‌اندازی موتور استفاده می‌شود. این ترکیب یکی از روش‌های رایج برای ساخت مدارهای DOL یا راه‌اندازی مستقیم موتور است.

کاربرد کلید حرارتی

مهم‌ترین کاربرد کلید حرارتی، حفاظت موتورهای سه‌فاز و تک‌فاز در برابر اضافه‌جریان است. این تجهیز در ماشین‌آلات صنعتی، پمپ‌ها، فن‌ها، کمپرسورها، نوار نقاله‌ها و تجهیزات دوار استفاده می‌شود.

در مدارهای صنعتی، موتور ممکن است به دلایل مختلف مانند گیرپاژ مکانیکی، کاهش ولتاژ، بار اضافی یا خرابی یاتاقان‌ها جریان بیشتری مصرف کند. کلید حرارتی می‌تواند این شرایط را تشخیص دهد.

در تابلوهای کنترل موتور، MPCB معمولاً قبل از کنتاکتور نصب می‌شود. در این ساختار، کلید حرارتی حفاظت مدار قدرت را انجام می‌دهد و کنتاکتور وظیفه قطع و وصل فرمانی موتور را بر عهده دارد.

برای موتورهای با جریان بالا یا شرایط کاری خاص، ممکن است به جای MPCB از ترکیب کلید اتوماتیک، کنتاکتور و رله اضافه‌بار استفاده شود. انتخاب ساختار مناسب به طراحی سیستم بستگی دارد.

ساختار داخلی کلید حرارتی

کلید حرارتی از چند بخش اصلی تشکیل شده است. مکانیزم قطع و وصل دستی، واحد حفاظت حرارتی، واحد حفاظت مغناطیسی و کنتاکت‌های قدرت از اجزای اصلی آن هستند.

بخش حرارتی معمولاً با استفاده از بی‌متال یا ساختار مشابه عمل می‌کند. عبور جریان بیش از مقدار تنظیم‌شده باعث گرم شدن این بخش و فعال شدن مکانیزم قطع می‌شود.

بخش مغناطیسی در برابر جریان‌های بسیار بالا واکنش سریع نشان می‌دهد. این عملکرد برای حفاظت در برابر اتصال کوتاه اهمیت دارد.

برخی مدل‌های پیشرفته‌تر دارای کنتاکت کمکی، کنتاکت تریپ، شنت تریپ یا تجهیزات جانبی دیگر هستند. این امکانات به برند و سری محصول وابسته هستند.

تفاوت کلید حرارتی و رله اضافه بار بی‌متال

کلید حرارتی و رله اضافه بار بی‌متال هر دو برای حفاظت موتور استفاده می‌شوند، اما ساختار آن‌ها متفاوت است.

رله بی‌متال معمولاً همراه با کنتاکتور استفاده می‌شود و پس از تشخیص اضافه‌بار، کنتاکت فرمان خود را تغییر می‌دهد تا کنتاکتور مدار موتور را قطع کند.

کلید حرارتی علاوه بر حفاظت اضافه‌بار، حفاظت اتصال کوتاه مغناطیسی را نیز در بسیاری از مدل‌ها ارائه می‌کند. همچنین می‌تواند به‌عنوان کلید قطع دستی موتور استفاده شود.

در مدارهای ساده، MPCB می‌تواند جایگزین ترکیب جداگانه برخی تجهیزات شود. با این حال انتخاب بین MPCB و بی‌متال باید براساس طراحی مدار و سطح حفاظت موردنیاز انجام شود.

تفاوت کلید حرارتی و کلید مینیاتوری

کلید مینیاتوری یا MCB برای حفاظت عمومی مدارهای الکتریکی طراحی شده است. منحنی قطع آن براساس کاربردهای عمومی مانند روشنایی، پریز و برخی بارهای عمومی انتخاب می‌شود.

کلید حرارتی به‌صورت اختصاصی برای موتور طراحی شده است. یکی از تفاوت‌های مهم آن، قابلیت تنظیم جریان حفاظت حرارتی براساس جریان موتور است.

موتورها هنگام راه‌اندازی جریان اولیه بالاتری نسبت به جریان نامی خود مصرف می‌کنند. MPCB باید این شرایط را در نظر بگیرد تا هنگام راه‌اندازی موتور باعث قطع ناخواسته نشود.

به همین دلیل استفاده از MCB معمولی به‌عنوان جایگزین کلید حرارتی همیشه انتخاب مناسبی نیست.

تفاوت کلید حرارتی و کلید اتوماتیک

کلید اتوماتیک MCCB برای حفاظت گسترده‌تر شبکه‌های قدرت استفاده می‌شود. این کلیدها در ورودی تابلوها و فیدرهای اصلی کاربرد زیادی دارند.

کلید حرارتی برای حفاظت موتور در سطح مصرف‌کننده طراحی شده است. رنج تنظیم و رفتار حفاظتی آن با توجه به ویژگی‌های موتور انتخاب می‌شود.

در برخی پروژه‌ها ممکن است MCCB در ورودی تابلو و MPCB در مسیر هر موتور نصب شود. این دو تجهیز نقش یکسانی ندارند و معمولاً مکمل یکدیگر هستند.

حفاظت‌های کلید حرارتی

یکی از مهم‌ترین ویژگی‌های کلید حرارتی، ترکیب چند نوع حفاظت در یک تجهیز است.

حفاظت اضافه بار

حفاظت اضافه‌بار اصلی‌ترین وظیفه MPCB است. اگر موتور برای مدت مشخصی جریان بالاتر از مقدار تنظیم‌شده مصرف کند، کلید مدار را قطع می‌کند.

مقدار تنظیم حرارتی معمولاً براساس جریان پلاک موتور انتخاب می‌شود. تنظیم بسیار پایین باعث قطع‌های غیرضروری و تنظیم بسیار بالا باعث کاهش سطح حفاظت می‌شود.

حفاظت اتصال کوتاه

بخش مغناطیسی کلید حرارتی برای قطع جریان‌های شدید اتصال کوتاه استفاده می‌شود.

این حفاظت معمولاً در زمان کوتاه فعال می‌شود تا از آسیب شدید به تجهیزات جلوگیری شود. مقدار دقیق عملکرد مغناطیسی به طراحی سازنده و سری محصول وابسته است.

حفاظت قطع فاز

بسیاری از کلیدهای حرارتی سه‌فاز قابلیت تشخیص شرایط قطع فاز یا عدم تعادل جریان را دارند. این ویژگی برای موتورهای سه‌فاز اهمیت زیادی دارد.

قطع یک فاز می‌تواند باعث افزایش جریان در فازهای باقی‌مانده و گرم شدن موتور شود. حفاظت مناسب می‌تواند از آسیب ناشی از این شرایط جلوگیری کند.

وجود این قابلیت باید از مشخصات همان مدل بررسی شود و در همه محصولات یکسان نیست.

رنج تنظیم کلید حرارتی

یکی از مهم‌ترین مشخصات هنگام خرید کلید حرارتی، رنج تنظیم جریان آن است. هر مدل برای یک محدوده مشخص جریان طراحی می‌شود.

برای مثال یک MPCB ممکن است برای محدوده 2.5-4A یا 17-25A تولید شود. انتخاب رنج باید براساس جریان نامی موتور انجام شود.

بهتر است جریان تنظیمی نزدیک به جریان پلاک موتور انتخاب شود. تنظیم بیش از حد بالا باعث کاهش حفاظت و تنظیم بیش از حد پایین باعث قطع‌های مکرر می‌شود.

رنج تنظیم باید با شرایط راه‌اندازی و نوع بار نیز هماهنگ شود.

قدرت قطع کلید حرارتی

قدرت قطع یکی از پارامترهای مهم در انتخاب MPCB است. این مشخصه نشان می‌دهد کلید در شرایط اتصال کوتاه چه مقدار جریان را می‌تواند قطع کند.

قدرت قطع باید با سطح اتصال کوتاه محل نصب هماهنگ باشد. انتخاب کلید فقط براساس جریان موتور کافی نیست.

برخی سازندگان برای افزایش قدرت قطع، ترکیب MPCB با تجهیزات بالادست مشخص را پیشنهاد می‌کنند. این هماهنگی باید از جداول رسمی سازنده بررسی شود.

کلاس قطع کلید حرارتی

در برخی کلیدهای محافظ موتور، کلاس تریپ یا Trip Class مشخص می‌کند کلید با چه تأخیری در برابر اضافه‌بار واکنش نشان دهد.

کلاس‌های مختلف برای شرایط راه‌اندازی متفاوت موتور استفاده می‌شوند. موتورهایی که زمان راه‌اندازی طولانی دارند ممکن است به کلاس مناسب‌تری نیاز داشته باشند.

انتخاب کلاس نامناسب می‌تواند باعث قطع هنگام راه‌اندازی یا کاهش حفاظت موتور شود.

انواع کلید حرارتی

کلیدهای حرارتی براساس جریان، تعداد پل، تجهیزات جانبی و قابلیت‌های کنترلی دسته‌بندی می‌شوند.

کلید حرارتی دستی

رایج‌ترین نوع MPCB، مدل دستی است. اپراتور می‌تواند با دسته روی کلید، موتور را روشن یا خاموش کند.

این مدل‌ها در تابلوهای کنترل موتور کاربرد زیادی دارند. وضعیت کلید معمولاً با حالت‌های ON، OFF و Trip مشخص می‌شود.

کلید حرارتی قابل تنظیم

بسیاری از MPCBها دارای تنظیم جریان حرارتی هستند. این ویژگی امکان تطبیق حفاظت با موتورهای مختلف را فراهم می‌کند.

در زمان تنظیم باید جریان پلاک موتور و دستورالعمل سازنده بررسی شود.

کلید حرارتی با تجهیزات جانبی

برخی خانواده‌ها امکان نصب کنتاکت کمکی، کنتاکت خطا، شنت تریپ یا رله افت ولتاژ را دارند.

این تجهیزات امکان اتصال کلید به PLC، سیستم مانیتورینگ یا مدار فرمان پیچیده‌تر را فراهم می‌کنند.

سری‌های معروف کلید حرارتی

برندهای مختلف تجهیزات برق صنعتی، خانواده‌های متنوعی از MPCB ارائه می‌کنند.

کلید حرارتی زیمنس SIRIUS

Siemens خانواده SIRIUS 3RV2 را برای حفاظت موتور ارائه می‌کند. این سری برای حفاظت اتصال کوتاه، اضافه‌بار و استفاده در مدارهای راه‌اندازی موتور طراحی شده است.

3RV2 در رنج‌های مختلف جریان و با تجهیزات جانبی سازگار با سیستم SIRIUS عرضه می‌شود.

کلید حرارتی اشنایدر TeSys GV

Schneider Electric خانواده TeSys GV را برای Motor Circuit Breaker ارائه می‌کند. این سری شامل مدل‌های GV2 و GV3 برای حفاظت موتور است.

GV2 و GV3 در جریان‌های مختلف تولید می‌شوند و قابلیت نصب تجهیزات جانبی مانند کنتاکت کمکی و شنت تریپ را دارند.

کلید حرارتی ABB MS116 و MS132

ABB خانواده MS116 و MS132 را برای حفاظت موتور ارائه می‌کند. این محصولات برای مدارهای راه‌اندازی موتور و حفاظت در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شوند.

رنج جریان، قدرت قطع و تجهیزات جانبی باید برای کد دقیق محصول بررسی شود.

تجهیزات جانبی کلید حرارتی

کلیدهای حرارتی در بسیاری از خانواده‌ها قابلیت استفاده از تجهیزات جانبی را دارند.

کنتاکت کمکی

Auxiliary Contact برای ارسال وضعیت کلید به مدار فرمان استفاده می‌شود. این کنتاکت می‌تواند وضعیت روشن، خاموش یا Trip را منتقل کند.

کنتاکت خطا

Fault Signal Contact برای تشخیص عملکرد حفاظتی کلید کاربرد دارد. این تجهیز کمک می‌کند سیستم کنترل متوجه شود قطع به دلیل خطا رخ داده است.

شنت تریپ

Shunt Trip امکان قطع کلید با فرمان الکتریکی خارجی را فراهم می‌کند. این قابلیت در مدارهای توقف اضطراری یا کنترل از راه دور کاربرد دارد.

رله افت ولتاژ

Undervoltage Release در برخی مدل‌ها برای قطع یا جلوگیری از وصل کلید هنگام افت ولتاژ استفاده می‌شود.

نصب کلید حرارتی

کلید حرارتی معمولاً در ابتدای مدار موتور و قبل از کنتاکتور نصب می‌شود. ترتیب دقیق تجهیزات باید مطابق نقشه طراحی باشد.

سطح مقطع کابل، گشتاور ترمینال‌ها و شرایط نصب باید از دیتاشیت سازنده بررسی شود.

رنج جریان کلید باید پس از بررسی پلاک موتور تنظیم شود. تنظیم اشتباه یکی از دلایل اصلی عملکرد نامناسب MPCB است.

پس از نصب، عملکرد قطع و وصل دستی و عملکرد حفاظتی باید بررسی شود. در پروژه‌های صنعتی مهم، تست تجهیزات حفاظتی توصیه می‌شود.

راهنمای انتخاب کلید حرارتی

برای انتخاب کلید حرارتی ابتدا باید مشخصات موتور مشخص شود. جریان نامی، توان، ولتاژ، روش راه‌اندازی و شرایط کاری موتور اهمیت دارند.

مرحله بعد انتخاب رنج جریان مناسب است. جریان تنظیمی باید با جریان پلاک موتور هماهنگ باشد.

سپس قدرت قطع کلید بررسی می‌شود. سطح اتصال کوتاه شبکه باید کمتر از توان قطع کلید یا مطابق طراحی حفاظت باشد.

نوع راه‌اندازی موتور نیز اهمیت دارد. موتورهایی با زمان راه‌اندازی طولانی ممکن است به کلاس تریپ مناسب نیاز داشته باشند.

تجهیزات جانبی موردنیاز مانند کنتاکت کمکی، شنت تریپ یا ارتباط با PLC نیز باید قبل از خرید مشخص شوند.

اشتباهات رایج در انتخاب کلید حرارتی

یکی از اشتباهات رایج، انتخاب کلید فقط براساس توان موتور است. توان به‌تنهایی برای تعیین MPCB کافی نیست و جریان پلاک موتور اهمیت بیشتری دارد.

اشتباه دیگر، تنظیم جریان کلید بالاتر از مقدار واقعی موتور برای جلوگیری از قطع است. این کار می‌تواند حفاظت موتور را کاهش دهد.

استفاده از کلید حرارتی با قدرت قطع نامناسب نیز خطرناک است. قدرت قطع باید با شبکه تغذیه هماهنگ باشد.

همچنین نباید MPCB را جایگزین همه تجهیزات حفاظتی دانست. طراحی کامل مدار ممکن است به تجهیزات دیگری مانند کنتاکتور، فیوز یا MCCB نیاز داشته باشد.

قیمت کلید حرارتی

قیمت کلید حرارتی به عوامل مختلفی مانند برند، رنج جریان، قدرت قطع، تجهیزات جانبی و سری محصول وابسته است.

مدل‌های دارای قابلیت تنظیم گسترده‌تر یا تجهیزات جانبی بیشتر معمولاً قیمت متفاوتی نسبت به مدل‌های ساده دارند.

برای مقایسه قیمت، باید مشخصات کامل محصول بررسی شود. دو کلید با جریان مشابه ممکن است از نظر قدرت قطع، کلاس تریپ و امکانات جانبی تفاوت زیادی داشته باشند.

برندهایی مانند Siemens، Schneider Electric و ABB خانواده‌های متنوعی از کلید حرارتی ارائه می‌کنند که برای کاربردهای مختلف طراحی شده‌اند.

خرید کلید حرارتی

برای خرید کلید حرارتی ابتدا جریان نامی موتور و شرایط کاری آن را مشخص کنید. سپس رنج تنظیم، قدرت قطع و تجهیزات جانبی مناسب انتخاب شوند.

اگر موتور در شرایط سخت، راه‌اندازی سنگین یا محیط صنعتی خاص کار می‌کند، انتخاب کلاس تریپ و نوع حفاظت اهمیت بیشتری پیدا می‌کند.

هنگام خرید MPCB بهتر است کد کامل محصول بررسی شود. عباراتی مانند «کلید حرارتی 10 آمپر» به‌تنهایی برای انتخاب دقیق کافی نیستند.

انتخاب صحیح کلید حرارتی باعث افزایش عمر موتور، کاهش توقف‌های ناخواسته و بهبود ایمنی سیستم می‌شود.

راهنمای خرید و دریافت قیمت کلید حرارتی

کلید حرارتی یا MPCB یکی از تجهیزات اصلی حفاظت موتورهای الکتریکی است. این تجهیز با حفاظت اضافه‌بار، اتصال کوتاه و در برخی مدل‌ها قطع فاز، نقش مهمی در مدارهای راه‌اندازی موتور دارد.

برای خرید کلید حرارتی باید جریان موتور، رنج تنظیم، قدرت قطع، کلاس تریپ، نوع راه‌اندازی و تجهیزات جانبی بررسی شوند. انتخاب مدل مناسب فقط براساس توان موتور یا قیمت انجام نمی‌شود.

قیمت کلید حرارتی با توجه به برند، سری، محدوده جریان، قدرت قطع و امکانات جانبی تغییر می‌کند. ارائه اطلاعات پلاک موتور یا کد کامل محصول، انتخاب دقیق‌تر و استعلام قیمت مناسب‌تر را امکان‌پذیر می‌کند.
