HMI دلتا TEXT-PANEL

HMI دلتا Text Panel یک رابط اپراتوری متنی برای کنترل و پایش ماشین‌آلات صنعتی است. این محصولات با نام انگلیسی Delta Text Panel HMI و عبارت‌هایی مانند پنل متنی دلتا، نمایشگر متنی TP، کیپد HMI دلتا و اپراتور پنل متنی نیز شناخته می‌شوند.

Text Panel در مقایسه با HMIهای گرافیکی رنگی، ساختار ساده‌تری دارد. اطلاعات روی نمایشگر متنی یا گرافیکی تک‌رنگ نشان داده می‌شوند و اپراتور با استفاده از کلیدهای فیزیکی، فرمان‌ها و تنظیمات را وارد می‌کند.

سادگی طراحی، ابعاد جمع‌وجور و هزینه کنترل‌شده باعث شده است پنل‌های متنی برای ماشین‌آلات ساده، تجهیزات قدیمی و پروژه‌هایی با تعداد محدود پارامتر مناسب باشند. سری‌های TP02G-AS1، TP04G-AS2، TP04G-AL-C، TP04G-AL2، TP04G-BL-C، TP04P و TP08G-BT2 در فهرست رسمی محصولات Text Panel دلتا قرار دارند. فهرست رسمی Text Panel دلتا

HMI دلتا Text Panel چیست؟

پنل متنی رابط میان اپراتور و PLC یا کنترلر صنعتی است. این دستگاه اطلاعاتی مانند مقدار شمارنده، زمان، دما، سرعت، وضعیت ورودی‌ها و پیام خطا را از کنترلر دریافت و نمایش می‌دهد.

اپراتور می‌تواند با کلیدهای روی پنل میان صفحات جابه‌جا شود، مقدار وارد کند یا یک فرمان را اجرا نماید. عملکرد دقیق هر کلید در زمان طراحی پروژه تعیین می‌شود.

در یک دستگاه ساده، پنل متنی می‌تواند وضعیت روشن یا خاموش بودن موتور، تعداد محصول و علت توقف را نمایش دهد. امکان تغییر زمان، تعداد هدف یا سرعت مرجع نیز در صورت برنامه‌ریزی مناسب وجود دارد.

Text Panel جایگزین PLC نیست، مگر در مدل‌هایی مانند TP04P که کنترلر داخلی دارند. در مدل‌های معمولی، منطق اصلی برنامه در PLC اجرا می‌شود و پنل فقط اطلاعات و فرمان‌های اپراتور را منتقل می‌کند.

تفاوت پنل متنی دلتا با HMI گرافیکی

HMIهای گرافیکی مانند خانواده DOP امکان نمایش تصاویر رنگی، نمودار، صفحات فرایندی و عناصر گرافیکی پیچیده را فراهم می‌کنند. پنل متنی بیشتر برای نمایش نوشته، عدد، نمادهای ساده و منوهای محدود طراحی شده است.

پنل متنی معمولاً به‌جای صفحه لمسی بزرگ از کلیدهای فیزیکی استفاده می‌کند. این کلیدها برای تغییر صفحه، تأیید فرمان، ورود مقدار و اجرای عملکردهای تعریف‌شده کاربرد دارند.

در محیط‌هایی که اپراتور دستکش دارد یا به بازخورد فیزیکی کلید نیاز دارد، استفاده از کیپد می‌تواند مزیت ایجاد کند. بااین‌حال، نمایش هم‌زمان اطلاعات زیاد روی صفحه محدود Text Panel امکان‌پذیر نیست.

برای یک دستگاه با چند پارامتر و فرمان ساده، خرید HMI گرافیکی پیشرفته همیشه ضروری نیست. در مقابل، اگر پروژه به Recipe گسترده، نمودار، تصاویر رنگی یا صفحات متعدد نیاز دارد، HMIهای DOP انتخاب مناسب‌تری هستند.

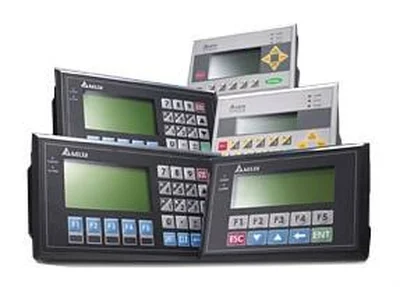

انواع HMI دلتا Text Panel

انواع HMI دلتا Text Panel براساس تعداد خطوط نمایش، تعداد کلیدها، پورت‌های ارتباطی و وجود PLC داخلی تفاوت دارند. انتخاب سری مناسب باید براساس حجم اطلاعات و ساختار کنترل دستگاه انجام شود.

سری TP02G-AS1 و TP04G-AS2

سری TP02G-AS1 برای نمایش هم‌زمان دو خط متن یا پیام طراحی شده است. مدل TP04G-AS2 نیز می‌تواند چهار خط متن یا پیام را روی صفحه نشان دهد.

دلتا این محصولات را سبک، اقتصادی و انعطاف‌پذیر معرفی کرده است. پشتیبانی از چند پروتکل ارتباطی نیز امکان اتصال آن‌ها به تجهیزات کنترلی سازگار را فراهم می‌کند.

براساس اطلاعات منتشرشده در وب‌سایت منطقه‌ای رسمی دلتا، TP02G-AS1 دارای نمایشگر STN LCD با اندازه 2.8in و رزولوشن 160×32 است. این مدل 16 کلید چندمنظوره دارد و از رابط‌های RS232 و RS485 پشتیبانی می‌کند.

مدل TP04G-AS2 دارای نمایشگر STN LCD با اندازه 3in و رزولوشن 128×64 است. این مدل 12 کلید چندمنظوره دارد و رابط‌های RS232 و RS485/RS422 را ارائه می‌کند. هر دو مدل با حافظه Flash برابر 256KB و قابلیت محافظت با رمز معرفی شده‌اند. مشخصات رسمی TP02G-AS1 و TP04G-AS2

سری TP04G-AL-C و TP04G-AL2

مدل‌های TP04G-AL-C و TP04G-AL2 پنل‌های متنی چهارخطی هستند. این محصولات می‌توانند چهار خط متن یا پیام را به‌صورت هم‌زمان نمایش دهند.

این سری برای کاربردهایی مناسب است که تعداد اطلاعات از ظرفیت مدل دوخطی بیشتر است، اما همچنان به صفحه گرافیکی رنگی نیاز ندارند. کلیدهای فیزیکی امکان جابه‌جایی میان منوها و اجرای فرمان‌های برنامه‌ریزی‌شده را فراهم می‌کنند.

دلتا ویژگی‌هایی مانند وزن کم، انعطاف‌پذیری در استفاده، عملکرد ساده و پشتیبانی از پروتکل‌های ارتباطی مختلف را برای این خانواده اعلام کرده است. مشخصات پورت‌ها و تعداد کلیدها باید براساس کد کامل محصول بررسی شوند. معرفی رسمی TP04G-AL-C و TP04G-AL2

سری TP04G-BL-C

TP04G-BL-C یکی دیگر از پنل‌های متنی چهارخطی دلتا است. این مدل برای نمایش متن، عدد و پیام‌های مربوط به وضعیت دستگاه استفاده می‌شود.

ساختار سبک و ساده آن برای ماشین‌های مستقل و پروژه‌هایی با تعداد پارامتر محدود مناسب است. ارتباط با PLC یا کنترلر باید براساس پروتکل و رابط قابل‌پشتیبانی در پنل انجام شود.

در زمان مقایسه TP04G-BL-C با مدل‌های AL یا AS، فقط تعداد خطوط نمایش را ملاک قرار ندهید. کد کامل، تعداد کلیدها، نوع ارتباط، حافظه و ابعاد نصب نیز باید کنترل شوند.

سری TP04P با PLC داخلی

TP04P یک پنل متنی چهارخطی با PLC داخلی است. این سری عملکرد رابط اپراتوری و کنترلر منطقی را در یک دستگاه ترکیب می‌کند.

دلتا برای TP04P ورودی و خروجی دیجیتال و آنالوگ داخلی را در پیکربندی‌های مختلف معرفی کرده است. عبارت DIO به ورودی‌وخروجی دیجیتال و AIO به ورودی‌وخروجی آنالوگ اشاره دارد.

ترکیب PLC و Text Panel می‌تواند تعداد تجهیزات داخل تابلو و حجم سیم‌کشی را در پروژه‌های کوچک کاهش دهد. این ساختار برای دستگاه‌هایی مناسب است که منطق کنترل ساده و تعداد I/O محدود دارند.

تمام مدل‌های TP04P از نظر تعداد و نوع ورودی‌وخروجی یکسان نیستند. پیش از خرید باید تعداد DI، DO، AI و AO و همچنین نوع خروجی ترانزیستوری یا رله‌ای بررسی شود.

دلتا در یک راهنمای رسمی اعلام کرده است که TP04P دارای دو ارتباط RS485 شامل COM2 در حالت PLC و COM3 در حالت TP است. محدودیت Function Codeهای Modbus نیز باید هنگام اتصال به Remote I/O یا تجهیزات دیگر در نظر گرفته شود. راهنمای رسمی ارتباط RS485 در TP04P

سری TP08G-BT2

TP08G-BT2 برای نمایش هم‌زمان هشت خط متن یا پیام طراحی شده است. فضای نمایش بیشتر، مشاهده اطلاعات و پیام‌های طولانی‌تر را نسبت به مدل‌های دو یا چهارخطی آسان‌تر می‌کند.

این مدل برای پروژه‌هایی مناسب است که به اطلاعات بیشتری نیاز دارند، اما استفاده از HMI گرافیکی رنگی ضروری نیست. اپراتور می‌تواند منوها، مقادیر و هشدارهای بیشتری را در هر صفحه مشاهده کند.

دلتا TP08G-BT2 را در فهرست رسمی Text Panel HMI خود قرار داده است. مشخصات صفحه، کلیدها، حافظه و رابط‌های ارتباطی باید از دیتاشیت مدل بررسی شوند. صفحه رسمی TP08G-BT2

مزایای پنل متنی دلتا

قیمت اقتصادی یکی از مزایای اصلی Text Panel در مقایسه با HMI گرافیکی پیشرفته است. پروژه‌ای که فقط به چند مقدار و فرمان نیاز دارد، می‌تواند با هزینه کمتر اجرا شود.

کلیدهای فیزیکی کار با دستگاه را ساده می‌کنند. اپراتور پس از مدتی می‌تواند بدون جست‌وجو در صفحات گرافیکی، کلیدهای پرکاربرد را سریع‌تر پیدا کند.

ابعاد کوچک‌تر به کاهش فضای موردنیاز روی درِ تابلو کمک می‌کند. این ویژگی در دستگاه‌های جمع‌وجور یا پروژه‌های بازسازی اهمیت دارد.

پشتیبانی از ارتباط‌های صنعتی متداول، اتصال پنل به PLC و تجهیزات سازگار را امکان‌پذیر می‌کند. نوع دقیق رابط و پروتکل باید برای هر مدل جداگانه بررسی شود.

مدل TP04P با ترکیب PLC، I/O و پنل متنی، سیم‌کشی و تعداد قطعات پروژه کوچک را کاهش می‌دهد. البته در صورت خرابی دستگاه ترکیبی، بخش کنترل و رابط اپراتوری به‌صورت هم‌زمان تحت تأثیر قرار می‌گیرند.

کاربرد HMI دلتا Text Panel

پنل متنی در ماشین‌آلات ساده، خطوط مونتاژ، دستگاه‌های بسته‌بندی و تجهیزات شمارش استفاده می‌شود. نمایش تعداد تولید، وضعیت سنسورها و پیام‌های خطا از کاربردهای متداول آن است.

در سیستم‌های پمپاژ، اپراتور می‌تواند وضعیت پمپ، فشار، سطح مخزن و حالت دستی یا اتوماتیک را مشاهده کند. کلیدهای پنل نیز برای انتخاب پمپ یا تغییر نقطه تنظیم به کار می‌روند.

در دستگاه‌های حرارتی، Text Panel می‌تواند دما، زمان فرایند و وضعیت هیتر را نمایش دهد. کنترل اصلی دما باید توسط PLC یا کنترلر مناسب انجام شود.

در ماشین‌آلات نساجی و چاپ، مقدار طول، سرعت، شمارنده و پیام‌های توقف روی نمایشگر قرار می‌گیرند. اپراتور می‌تواند مقدار هدف یا تنظیمات مجاز را وارد کند.

TP04P برای دستگاه‌های کوچک با تعداد محدود ورودی و خروجی مناسب است. ترکیب کنترلر و پنل، ساخت تابلو را ساده‌تر می‌کند و نیاز به PLC جداگانه را در پروژه سازگار کاهش می‌دهد.

نرم‌افزار HMI دلتا Text Panel

برنامه‌نویسی پنل‌های TP با نرم‌افزار TPEditor انجام می‌شود. این نرم‌افزار برای ساخت صفحات، تعریف متن، تنظیم کلیدها، ارتباط با PLC و انتقال پروژه به پنل کاربرد دارد.

مرکز دانلود دلتا، TPEditor را برای سری‌های TP04P و TP70P و برخی تجهیزات سازگار ارائه می‌کند. نسخه نرم‌افزار باید با مدل پنل و فایل پروژه هماهنگ باشد. مرکز دانلود رسمی TPEditor

برای TP04P، علاوه بر صفحات اپراتوری باید منطق PLC و ورودی‌وخروجی‌ها نیز برنامه‌ریزی شوند. مستندات رسمی DVP برای برنامه‌نویسی TP04P و TP70P در مرکز دانلود دلتا قرار دارند.

فایل منبع پروژه و نسخه نرم‌افزار باید بایگانی شوند. در زمان خرابی پنل، دسترسی نداشتن به فایل اصلی می‌تواند جایگزینی و اصلاح برنامه را دشوار کند.

راهنمای انتخاب HMI دلتا Text Panel

راهنمای انتخاب HMI دلتا Text Panel با مشخص کردن تعداد اطلاعات قابل‌نمایش آغاز می‌شود. برای چند پیام کوتاه، مدل دوخطی ممکن است کافی باشد؛ اما پروژه دارای منوهای بیشتر به مدل چهار یا هشت‌خطی نیاز دارد.

انتخاب تعداد خطوط نمایش

TP02G-AS1 برای نمایش دو خط اطلاعات طراحی شده است. TP04G، TP04P و مدل‌های مشابه چهار خط و TP08G-BT2 هشت خط متن را نمایش می‌دهند.

تعداد خطوط بیشتر به معنی امکانات کنترلی بیشتر نیست. پورت‌ها، کلیدها، حافظه و منطق پروژه نیز باید بررسی شوند.

بررسی نیاز به PLC داخلی

اگر دستگاه از قبل PLC دارد، یک Text Panel معمولی می‌تواند به آن متصل شود. در این حالت خرید مدل دارای PLC داخلی لزوماً ضروری نیست.

اگر پروژه کوچک است و هنوز کنترلر انتخاب نشده، TP04P می‌تواند برای ترکیب PLC و پنل بررسی شود. تعداد و نوع I/O باید با سنسورها و عملگرهای پروژه تطبیق داده شود.

بررسی پورت و پروتکل

مدل PLC یا تجهیز مقصد را مشخص کنید. سپس نوع RS232، RS422 یا RS485 و پروتکل قابل‌پشتیبانی در پنل بررسی شود.

وجود RS485 به‌تنهایی ارتباط را تضمین نمی‌کند. Baud Rate، تعداد بیت داده، Parity، Stop Bit و آدرس تجهیزات نیز باید یکسان باشند.

بررسی تعداد کلیدها

کلیدهای موردنیاز برای جابه‌جایی منو، ورود عدد و اجرای فرمان را مشخص کنید. تعداد و چیدمان کلیدها میان مدل‌های TP02G، TP04G و TP08G تفاوت دارد.

برای فرمان‌های حساس، تنها تغییر برچسب کلید کافی نیست. برنامه PLC باید شرایط مجاز اجرا و اینترلاک‌های لازم را کنترل کند.

بررسی چرخه عمر محصول

پنل‌های متنی در بسیاری از دستگاه‌های قدیمی دیده می‌شوند. قبل از خرید، وضعیت تولید، موجودی و اسناد پشتیبانی مدل را بررسی کنید.

اگر مدل قدیمی در دسترس نیست، جایگزین باید از نظر اندازه برش، پورت‌ها، نرم‌افزار و امکان انتقال برنامه بررسی شود. شباهت ظاهری برای جایگزینی کافی نیست.

نصب HMI دلتا Text Panel

پیش از برش درِ تابلو، ابعاد خارجی و اندازه Cut-out مدل را از نقشه رسمی بررسی کنید. مدل‌های دو، چهار و هشت‌خطی ابعاد نصب یکسانی ندارند.

پنل باید روی سطح صاف نصب شود و بست‌ها به‌صورت یکنواخت محکم شوند. فشار بیش از حد می‌تواند به قاب یا نمایشگر آسیب بزند.

منبع تغذیه باید با ولتاژ و توان درج‌شده در مشخصات مدل هماهنگ باشد. سیم‌کشی در حالت بی‌برق و توسط فرد متخصص انجام شود.

کابل ارتباطی را از کابل موتور، خروجی اینورتر و کنتاکتورها فاصله دهید. اجرای صحیح شیلد و زمین به کاهش نویز و قطع ارتباط کمک می‌کند.

پس از نصب، نمایش تمام پیام‌ها و عملکرد کلیدها آزمایش شود. محدوده ورود اعداد، قطع ارتباط با PLC و بازیابی پس از قطع برق نیز باید بررسی شوند.

تجهیزات جانبی Text Panel دلتا

منبع تغذیه صنعتی، کابل برنامه‌ریزی و کابل ارتباط با PLC از تجهیزات جانبی متداول هستند. کابل باید با آرایش پایه‌های پنل و دستگاه مقصد هماهنگ باشد.

در پروژه TP04P ممکن است ماژول Remote I/O برای توسعه تعداد ورودی و خروجی موردنیاز باشد. محدودیت‌های ارتباطی و Function Codeهای پشتیبانی‌شده باید در طراحی شبکه در نظر گرفته شوند.

تجهیزات حفاظتی تغذیه، ترمینال، کابل شیلددار و بست نصب نیز براساس ساختار تابلو انتخاب می‌شوند. فهرست دقیق لوازم جانبی پس از مشخص شدن مدل پنل و نقشه ارتباطات تهیه می‌شود.

عوامل مؤثر بر قیمت HMI دلتا Text Panel

قیمت HMI دلتا Text Panel به مدل، تعداد خطوط نمایش، حافظه، کلیدها و پورت‌های ارتباطی بستگی دارد. مدل دارای PLC و I/O داخلی با یک پنل متنی ساده ساختار متفاوتی دارد.

وضعیت تولید و موجودی مدل نیز بر قیمت اثر می‌گذارد. برخی پنل‌های متنی بیشتر برای تعمیر یا جایگزینی دستگاه‌های قدیمی خریداری می‌شوند و ممکن است موجودی محدودتری داشته باشند.

کابل، منبع تغذیه، Remote I/O و خدمات برنامه‌نویسی باید در هزینه کل پروژه محاسبه شوند. قیمت خود پنل تمام هزینه راه‌اندازی را نشان نمی‌دهد.

نرخ ارز و تعداد سفارش نیز قیمت روز را تغییر می‌دهند. برای استعلام دقیق باید کد کامل محصول و تعداد موردنیاز اعلام شود.

فروش و خرید HMI دلتا Text Panel

برای خرید HMI دلتا Text Panel ابتدا تعداد خطوط، نوع کلیدها و پورت ارتباطی را مشخص کنید. اگر کنترلر داخلی نیاز دارید، مدل‌های TP04P و پیکربندی I/O آن‌ها را بررسی نمایید.

در زمان بررسی فروش HMI دلتا Text Panel، فقط عنوان TP04 را ملاک قرار ندهید. مدل‌های TP04G-AS2، TP04G-AL2، TP04G-BL-C و TP04P از نظر ساختار و قابلیت‌ها یکسان نیستند.

برای جایگزینی پنل خراب، عکس پلاک، فایل پروژه، نرم‌افزار مورد استفاده و ابعاد برش تابلو را آماده کنید. این اطلاعات احتمال انتخاب مدل ناسازگار را کاهش می‌دهند.

در مجموع، HMI دلتا Text Panel گزینه‌ای اقتصادی و ساده برای نمایش اطلاعات و کنترل ماشین‌آلات با تعداد محدود پارامتر است. بررسی کد کامل، تعداد خطوط، پورت‌ها و نیاز به PLC داخلی، خرید HMI دلتا Text Panel را مطمئن‌تر می‌کند.

برای راهنمای خرید و دریافت قیمت HMI دلتا Text Panel با شماره 03191091031 تماس بگیرید.
