کلید فیوز یا Fuse Switch Disconnector تجهیزی برای قطع و ایزوله کردن مدار است که حفاظت اضافه جریان و اتصال کوتاه را با استفاده از Fuse Link مناسب فراهم می کند. در تابلوهای توزیع و صنعتی، مدل های NH با سایزهایی مانند NH00، NH0، NH1، NH2 و NH3 بسیار متداول هستند و بسته به سری در جریان های چند ده تا صدها آمپر عرضه می شوند. نوع فیوز نیز اهمیت زیادی دارد؛ فیوز gG برای حفاظت عمومی کابل و مدار در برابر اضافه بار و اتصال کوتاه و فیوز aM عمدتا برای حفاظت اتصال کوتاه مدار موتور همراه حفاظت اضافه بار جداگانه استفاده می شود. تعداد پل، جریان نامی، سایز فیوز، ولتاژ، رده کاری و روش نصب باید پیش از انتخاب بررسی شوند.
برای راهنمای خرید و دریافت قیمت کلید فیوز با شماره 03191091031 تماس بگیرید.
کلید فیوز یکی از تجهیزات پرکاربرد در تابلوهای توزیع و برق صنعتی است که عملکرد قطع و ایزولاسیون مدار را با حفاظت مبتنی بر فیوز ترکیب می کند. این تجهیز در منابع فنی با نام هایی مانند Fuse Switch Disconnector یا Switch Disconnector Fuse شناخته می شود. در ساختار آن، Fuse Link مناسب داخل مسیر جریان قرار می گیرد و کلید امکان قطع دستی مدار، ایزوله کردن تجهیزات برای تعمیرات و در مدل های مناسب قطع جریان بار را فراهم می کند. هنگام اضافه جریان یا اتصال کوتاه نیز المنت داخلی فیوز مطابق منحنی زمانی خود ذوب شده و مدار را قطع می کند. کلید فیوزها در سیستم های توزیع فشار ضعیف، ورودی و خروجی تابلو، فیدرها، حفاظت کابل، مدار موتور و انشعاب های باسبار استفاده می شوند و بسته به کاربرد با فیوزهای NH یا فیوزهای سیلندری، جریان های نامی مختلف، تعداد پل متفاوت و روش های نصب روی صفحه یا Busbar عرضه می شوند.
کلید فیوز را می توان ترکیبی از یک وسیله قطع و جداسازی مدار و یک سیستم حفاظتی فیوزی دانست.
بخش کلید امکان قطع دستی و ایجاد وضعیت ایزوله را فراهم می کند و Fuse Link مسئول حفاظت مدار در برابر جریان غیرمجاز است.
در مدل هایی که برای Switching زیر بار طراحی شده اند، کلید می تواند جریان عادی مدار را وصل یا قطع کند. قابلیت دقیق Switching و Utilization Category باید از دیتاشیت همان مدل بررسی شود.
استاندارد IEC 60947-3 تجهیزات Switch، Disconnector، Switch-Disconnector و Fuse-Combination Unit را برای مدارهای فشار ضعیف پوشش می دهد.
Fuse Link به تنهایی یک عنصر حفاظتی است و هنگام عبور جریان بیش از حد تعریف شده ذوب می شود.
اما فیوز ساده وسیله ای برای قطع دستی و ایزوله کردن ایمن مدار محسوب نمی شود و تعویض آن نیز باید مطابق تجهیزات حفاظتی و روش کار ایمن انجام شود.
کلید فیوز Fuse Link را داخل یک مکانیزم Switching و Isolation قرار می دهد و در نتیجه امکان بهره برداری، تعمیرات و تعویض Fuse با ساختار کنترل شده تری فراهم می شود.
Disconnector یا سکسیونر در اصل برای ایجاد جداسازی الکتریکی قابل اتکا طراحی می شود و لزوما دارای حفاظت اضافه جریان نیست.
Fuse Switch Disconnector علاوه بر جداسازی مدار، Fuse Link را نیز در مسیر دارد و در صورت انتخاب Fuse مناسب می تواند حفاظت اضافه جریان یا اتصال کوتاه را فراهم کند.
اگر تجهیز فقط Switch-Disconnector و بدون Fuse باشد، برای حفاظت مدار باید وسیله حفاظتی مناسب دیگری در طراحی وجود داشته باشد.
| ویژگی | کلید فیوز | MCCB |
|---|---|---|
| عنصر حفاظتی | Fuse Link قابل تعویض | Trip Unit داخلی |
| بعد از Fault | Fuse سوخته باید تعویض شود | پس از رفع Fault معمولا قابل Reset است |
| تنظیمات حفاظتی | وابسته به منحنی و Rating فیوز | در مدل های مربوط قابل تنظیم |
| محدودسازی جریان | بسیار مناسب با Fuse صحیح | وابسته به طراحی کلید |
انتخاب میان MCCB و Fuse Switch فقط بر اساس جریان نامی انجام نمی شود. Selectivity، Current Limitation، نگهداری، موجود بودن Fuse یدکی، نیاز به تنظیم Trip و ساختار تابلو همگی اهمیت دارند.
NH یکی از رایج ترین سیستم های Fuse Link صنعتی در اروپا و بسیاری از تابلوهای فشار ضعیف است.
Fuse Linkهای NH معمولا بدنه سرامیکی یا عایقی با کنتاکت های تیغه ای دارند و در Sizeهای مختلف برای جریان های متفاوت ساخته می شوند.
Fuse Switch Disconnectorهای NH امکان نصب این Fuse Linkها را داخل مکانیزم کلید فراهم می کنند و در تابلوهای اصلی و فرعی کاربرد گسترده دارند.
اندازه Fuse Link و فریم کلید باید با یکدیگر سازگار باشند. Size فیوز فقط عدد جریان نیست و ابعاد مکانیکی نیز با آن تغییر می کنند.
| سایز رایج | نمونه ظرفیت کلیدهای موجود در بازار |
|---|---|
| NH000 / NH00 | تا حدود 100 یا 160A بسته به خانواده |
| NH0 / NH1 | کلاس های حدود 160 تا 250A در خانواده های مختلف |
| NH2 | مدل های حدود 400A بسیار متداول هستند |
| NH3 | برای جریان های بالاتر؛ بسته به سازنده تا صدها آمپر بیشتر |
برای نمونه در محصولات فعلی Siemens، 3NP1 سایز NH00 در مدل 160A، NH1 در کلاس 250A و NH2 در مدل 400A وجود دارد. ABB نیز کلیدهای NH00 تا 160A، NH1 تا 250A و NH2 تا 400A در بعضی خانواده ها ارائه می کند.
این اعداد نمونه محصولات واقعی هستند و نباید به تمام برندها و تمام Fuse Linkهای همان Size تعمیم داده شوند.
gG یکی از رده های پرکاربرد Fuse Link برای حفاظت عمومی مدار است.
فیوز gG محدوده کامل حفاظت را پوشش می دهد و برای حفاظت کابل و تجهیزات در برابر اضافه بار و اتصال کوتاه استفاده می شود.
برای فیدرهای عمومی، توزیع برق، بارهای مقاومتی و بسیاری از مدارهای استاندارد، gG یکی از گزینه های اصلی است.
ABB در خانواده DIN HRC خود Fuse Linkهای gG را در طیف گسترده ای از Size و جریان عرضه می کند.
aM برای کاربردهای موتور طراحی شده و عمدتا حفاظت اتصال کوتاه را تامین می کند.
برخلاف gG، فیوز aM برای حفاظت کامل اضافه بار موتور به تنهایی در نظر گرفته نمی شود و معمولا همراه Overload Relay یا حفاظت مناسب موتور استفاده می شود.
ویژگی مهم آن تحمل بهتر جریان راه اندازی موتور در مقایسه با Fuse عمومی با Rating مشابه است.
بنابراین اگر کلید فیوز در فیدر موتور استفاده می شود، انتخاب Fuse باید همراه Contactor، Overload و مشخصات Start Current موتور انجام شود.
| ویژگی | gG | aM |
|---|---|---|
| کاربرد | توزیع و حفاظت عمومی | مدار موتور |
| حفاظت اضافه بار | بله، در محدوده طراحی Fuse | نیازمند حفاظت اضافه بار مکمل |
| حفاظت اتصال کوتاه | بله | بله |
| موتور با جریان راه اندازی | نیازمند بررسی منحنی | طراحی شده برای کاربرد موتور |

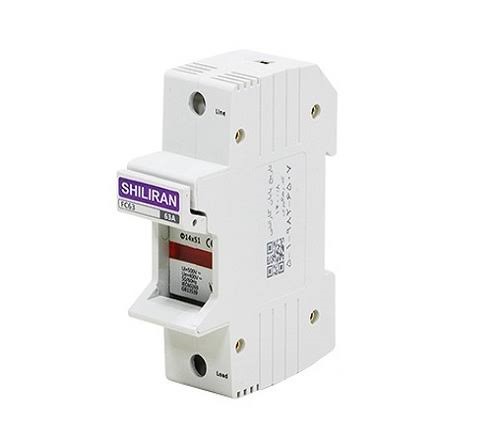

همه کلید فیوزها NH نیستند. در جریان های پایین تر و تابلوهای کامپکت، Fuse Switch یا Fuse Holderهایی با Fuse Link سیلندری نیز استفاده می شوند.
سایزهایی مانند 10×38mm، 14×51mm و 22×58mm در تجهیزات صنعتی رایج هستند.
Schneider برای تجهیزات TeSys GS فیوزهای سیلندری gG و aM در این Sizeها ارائه می کند.
انتخاب باید بر اساس ابعاد Fuse، ولتاژ نامی، جریان، Curve و سازگاری مکانیکی با Fuse Carrier انجام شود.
تعداد Pole به نوع شبکه و طراحی تابلو وابسته است.
در فیدرهای سه فاز، مدل سه پل بسیار رایج است و سه Fuse Link به صورت همزمان توسط Handle کلید قطع و وصل می شوند.
برخی خانواده ها نسخه تک پل یا چندپل دیگر نیز دارند. برای نمونه Siemens 3NP1 مدل NH00 تک پل و مدل های سه پل ارائه می کند.
در شبکه دارای Neutral، نحوه Switching یا Fuse کردن Neutral باید بر اساس استاندارد و طراحی سیستم تعیین شود و نمی توان یک قاعده ثابت برای تمام تابلوها ارائه کرد.
Rated Current فریم کلید حداکثر جریان قابل استفاده در شرایط مشخص سازنده را نشان می دهد.
در محصولات فعلی می توان طیف وسیعی از جریان را مشاهده کرد. Schneider در TeSys GS کلید فیوزهایی از 32 تا 1250A عرضه می کند.
در FuPacT نیز مدل های NH000 تا 100A، NHهای بزرگ تر در 160، 250، 400 و 630A و ساختارهای Busbar وجود دارند.
نباید Fuse Link با جریان بالاتر از ظرفیت مجاز فریم کلید نصب شود. همچنین Rating Fuse باید با کابل و Load هماهنگ باشد.
کلید فیوز و Fuse Link هر دو باید برای Voltage شبکه مناسب باشند.
استاندارد IEC 60947-3 برای تجهیزات این گروه مدارهایی تا 1000VAC یا 1500VDC را در Scope خود پوشش می دهد، اما Rating هر محصول می تواند پایین تر باشد.
برای نمونه یک Fuse Switch صنعتی ممکن است 690VAC Rating داشته باشد، در حالی که Fuse Link نصب شده نیز باید Voltage مناسب همان شبکه را داشته باشد.
محصول AC را بدون تایید سازنده نباید برای DC با همان Voltage استفاده کرد؛ قطع Arc در DC شرایط متفاوتی دارد.
Breaking Capacity یکی از مزیت های مهم Fuseهای HRC صنعتی است.
استاندارد عمومی IEC 60269-1 برای Fuse Linkهای Current-limiting فشار ضعیف با Rated Breaking Capacity حداقل 6kA تدوین شده است، اما Fuseهای NH صنعتی معمولا برای سطوح Fault بالاتر نیز طراحی می شوند.
برای نمونه بعضی Fuse Switchهای صنعتی Schneider همراه Fuse مناسب عملکرد اتصال کوتاه تا 100kA در کاربردهای مشخص ارائه می کنند.
عدد نهایی باید از Coordination Table سازنده برای کلید، Fuse و Voltage شبکه بررسی شود.
Fuseهای Current-limiting می توانند در Fault شدید پیش از رسیدن جریان به Peak احتمالی شبکه مدار را باز کنند.
این ویژگی تنش حرارتی و الکترودینامیکی واردشده به کابل، Busbar و تجهیزات پایین دست را کاهش می دهد.
پارامترهایی مانند I²t و Let-through Current برای تحلیل دقیق این عملکرد استفاده می شوند و در پروژه های با سطح اتصال کوتاه بالا اهمیت بیشتری دارند.
در فیدر موتور می توان کلید فیوز را همراه Fuse Link مناسب برای حفاظت اتصال کوتاه و ایزولاسیون استفاده کرد.
Schneider TeSys GS نمونه ای از Fuse Switch Disconnectorهای مخصوص کاربرد موتور است و در رنج فعلی از 32 تا 1250A عرضه می شود.
اگر Fuse از نوع aM انتخاب شود، Overload Relay یا حفاظت اضافه بار مناسب باید در مدار وجود داشته باشد.
Rating فیوز موتور نباید صرفا برابر جریان نامی پلاک انتخاب شود؛ Start Current، Start Time، نوع راه اندازی و Coordination باید بررسی شوند.
در تابلوهای توزیع با جریان بالا، Fuse Switchهای مستقیم روی Busbar بسیار متداول هستند.
برخی محصولات برای Busbarهای 60، 100 یا 185mm طراحی شده اند و اتصال مستقیم آن ها باعث کاهش سیم کشی و ایجاد ساختار توزیع فشرده می شود.
Schneider FuPacT ISFL نمونه ای از Fuse Switch Disconnectorهای Busbar Mount است که در کلاس های 160، 250، 400 و 630A ارائه می شود.
Busbar Pitch، ابعاد شینه، Terminal و جهت Feed باید با کد محصول تطبیق داده شوند.
در بعضی کلید فیوزهای صنعتی امکان Fuse Monitoring وجود دارد.
این قابلیت وضعیت Fuse Link را پایش می کند و در صورت سوختن یک Fuse می تواند سیگنال وضعیت برای سیستم مانیتورینگ ایجاد کند.
این ویژگی برای تابلوهای صنعتی، فیدرهای بحرانی و شبکه هایی که تشخیص سریع قطع یک فاز اهمیت دارد مفید است.
Fuse Monitor در همه مدل ها استاندارد نیست و ممکن است به صورت Option یا مدل جداگانه ارائه شود.
برای انتخاب کلید فقط Rated Current کافی نیست و Utilization Category نیز اهمیت دارد.
به صورت کلی AC-21 برای بارهای مقاومتی یا کم القا، AC-22 برای بارهای ترکیبی مقاومتی و القایی و AC-23 برای بارهای موتوری یا بسیار القایی مطرح است.
مقدار جریان قابل Switching در هر Category ممکن است با جریان حرارتی فریم متفاوت باشد. بنابراین در کاربرد Motor یا بار Inductive باید Rating AC-23 همان مدل بررسی شود.
بعضی Fuse Switch Disconnectors دارای Handle خارجی، Door Interlock و امکان Padlock در وضعیت OFF هستند.
این ویژگی کمک می کند در زمان تعمیرات، درب تابلو و وضعیت کلید مطابق طراحی ایمنی کنترل شوند.
برای مثال در محصولات TeSys GS، Handleهای قابل قفل و Door Interlock در ساختار خانواده وجود دارند.
وجود Lockout Feature باید برای کد دقیق و Accessory مورد نظر بررسی شود.
برای بخش Switching و Fuse Combination، استاندارد مهم IEC 60947-3 است.
ویرایش معتبر فعلی این استاندارد IEC 60947-3:2020 به همراه Amendment 1 سال 2025 است.
برای Fuse Linkهای فشار ضعیف نیز IEC 60269 خانواده اصلی استاندارد است و IEC 60269-1:2024 الزامات عمومی Fuse را تعیین می کند.
سازگاری با استاندارد به تنهایی جای بررسی Rating، Fuse Size و Accessory دقیق محصول را نمی گیرد.
اولین مرحله تعیین جریان طراحی مدار و ظرفیت کابل است. Fuse Rating باید به گونه ای انتخاب شود که کابل و Load به شکل صحیح محافظت شوند.
در مرحله دوم، Size فیوز مشخص می شود. NH00، NH1 یا NH2 فقط بر اساس ظاهر انتخاب نمی شوند و جریان، Voltage و سازگاری با Frame اهمیت دارند.
سپس نوع Fuse انتخاب می شود. برای توزیع عمومی gG و برای Motor Circuit همراه حفاظت Overload مناسب، aM قابل بررسی است.
تعداد Pole، Voltage شبکه، AC یا DC بودن، Utilization Category و قدرت اتصال کوتاه سیستم نیز باید کنترل شوند.
در تابلوهای باسبار، Busbar Pitch و روش Mounting مرحله مهم بعدی است.
در نهایت Accessories مانند Handle خارجی، Door Interlock، Auxiliary Contact و Fuse Monitoring بر اساس نیاز پروژه انتخاب می شوند.
| پارامتر انتخاب | موارد قابل بررسی |
|---|---|
| جریان نامی | بر اساس Load، کابل و Frame |
| Fuse Size | NH000 / NH00 / NH0 / NH1 / NH2 / NH3 یا Cylindrical |
| رده Fuse | gG / aM / Semiconductor Type بر اساس کاربرد |
| تعداد پل | 1P / 3P و سایر مدل های موجود |
| نوع نصب | Backplate / DIN / Busbar بسته به خانواده |
| رده کاری | AC-21 / AC-22 / AC-23 بسته به Load |
کلید فیوز با جریان های قابل توجه و انرژی اتصال کوتاه بالا سروکار دارد و نصب آن باید توسط فرد متخصص انجام شود.
Fuse Link باید دقیقا مطابق Size، Voltage، Current و Type تاییدشده توسط سازنده انتخاب شود. استفاده از Fuse نامتناسب می تواند Coordination مدار را تغییر دهد.
Terminalها باید با گشتاور اعلام شده بسته شوند و سطح مقطع کابل، Lug و Busbar با Rating تجهیز سازگار باشند.
تعویض Fuse سوخته بدون یافتن علت Fault صحیح نیست. ابتدا باید علت اتصال کوتاه یا Overload شناسایی و رفع شود.
برای تعمیرات، روش Lockout/Tagout و دستورالعمل ایمنی مجموعه باید رعایت شود و وجود کلید فیوز به تنهایی جای تایید بی برقی را نمی گیرد.
قیمت کلید فیوز به جریان نامی، تعداد پل، Fuse Size، برند، روش نصب و Accessories وابسته است.
یک Fuse Switch NH00 با جریان 100 یا 160A از نظر اندازه و قیمت با NH2 400A یا یک مدل Busbar Mount 630A تفاوت زیادی دارد.
Fuse Link نیز معمولا باید جداگانه مطابق کاربرد انتخاب شود و نباید همیشه فرض کرد همراه کلید ارائه می شود. در بعضی خانواده ها سازنده صراحتا Fuse را جداگانه عرضه می کند.
برای استعلام قیمت بهتر است جریان، تعداد پل، Size فیوز، gG یا aM بودن، Voltage و در صورت وجود کد تجهیز قبلی اعلام شوند.
تجهیزی است که قابلیت قطع و ایزولاسیون مدار را با حفاظت مبتنی بر Fuse Link در یک مجموعه ترکیب می کند.
در مدل های Fuse Switch Disconnector دارای Rating مناسب امکان قطع جریان بار وجود دارد، اما Utilization Category و جریان مجاز باید از دیتاشیت مدل بررسی شود.
gG برای حفاظت عمومی اضافه بار و اتصال کوتاه استفاده می شود؛ aM عمدتا برای حفاظت اتصال کوتاه مدار موتور است و به حفاظت اضافه بار جداگانه نیاز دارد.
Size مکانیکی و محدوده جریان آن ها متفاوت است. NH2 بزرگ تر است و در کلیدهایی با جریان بالاتر مانند 400A بسیار رایج است.
بسته به محصول متفاوت است. در بسیاری از Fuse Switch Disconnectors صنعتی، Fuse Link باید جداگانه و مطابق کاربرد خریداری شود.
فیوز aM برای بسیاری از مدارهای موتور همراه Overload Protection مناسب استفاده می شود، اما Rating باید بر اساس موتور و روش راه اندازی محاسبه شود.
به کاربرد بستگی دارد. کلید فیوز محدودسازی جریان و حفاظت Fuse-based بسیار مناسبی دارد؛ MCCB پس از Fault قابل Reset است و در مدل های مربوط تنظیمات حفاظتی بیشتری ارائه می کند.
برای فیدرهای سه فاز بسیار رایج است و سه Pole مدار را به صورت مکانیکی هماهنگ قطع و وصل می کند.
قابلیتی در بعضی مدل ها برای تشخیص وضعیت Fuse Link و ارسال سیگنال در صورت سوختن فیوز است.
جریان نامی، Voltage، تعداد پل، NH Size یا اندازه فیوز سیلندری، نوع gG/aM، کاربرد بار و روش نصب روی صفحه یا Busbar باید مشخص شوند.
برای خرید کلید فیوز ابتدا جریان طراحی مدار، تعداد پل و Voltage مشخص شود. سپس Fuse Size مانند NH00، NH1 یا NH2 و رده Fuse انتخاب شود. برای توزیع عمومی معمولا gG و برای مدار موتور همراه حفاظت اضافه بار مناسب، aM قابل بررسی است. در بارهای Inductive باید Utilization Category مانند AC-23 و در شبکه های دارای جریان اتصال کوتاه بالا، Coordination و Breaking Capacity مجموعه Fuse و Switch نیز بررسی شوند. در تابلوهای Busbar علاوه بر جریان، فاصله و ابعاد شینه و نوع اتصال اهمیت دارد.
