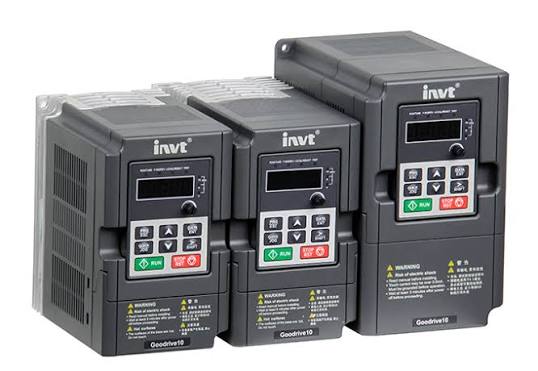

اینورتر اینوت GD10 یک درایو اقتصادی و کامپکت برای کنترل موتورهای سهفاز کمتوان است. این سری امکانات پایه کنترل سرعت را در ابعادی کوچک و با تنظیمات ساده ارائه میکند. GD10 برای سازندگان ماشین و پروژههایی که فضای تابلو محدود است، انتخاب مناسبی محسوب میشود.
اینورتر اینوت GD10 چیست؟
GD10 یک اینورتر عمومی برای تنظیم سرعت و راهاندازی نرم موتورهای القایی سهفاز است. این دستگاه با تغییر فرکانس و ولتاژ خروجی، سرعت موتور را متناسب با نیاز فرایند تنظیم میکند.
راهاندازی نرم، جریان اولیه موتور و ضربه واردشده به گیربکس را کاهش میدهد. زمان شتابگیری و توقف نیز براساس ویژگیهای بار قابل تنظیم است.
این سری برای کاربردهای ساده و موتورهای کمتوان طراحی شده است. اینوت GD10 را بهعنوان یک Mini Economical VFD برای ماشینآلات کوچک معرفی میکند. (صفحه رسمی اینورتر INVT GD10)
ویژگیهای اینورتر اینوت GD10
GD10 امکانات کاربردی موردنیاز ماشینآلات ساده را در بدنهای کوچک ارائه میکند. قابلیتهای اصلی این سری عبارتاند از:
- کنترل موتور با روش SVPWM
- تنظیم سرعت موتور از طریق کیپد
- پتانسیومتر داخلی برای تنظیم فرکانس
- امکان دریافت فرمان سرعت آنالوگ
- قابلیت تعریف 16 سرعت مختلف
- کنترل PID داخلی
- ارتباط RS-485 با پروتکل Modbus RTU
- ورودیهای دیجیتال قابل برنامهریزی
- خروجی رله برای اعلام وضعیت یا خطا
- تنظیم شتابگیری و کاهش سرعت
- ترمز DC هنگام توقف
- قابلیت حرکت در جهت مستقیم و معکوس
- امکان جستوجوی سرعت موتور
- حفاظت در برابر اضافهجریان
- حفاظت در برابر اضافهولتاژ
- حفاظت در برابر افت ولتاژ
- حفاظت در برابر اضافهبار
- حفاظت در برابر افزایش دما
- امکان اتصال کیپد خارجی در مدلهای سازگار
- طراحی کامپکت و مناسب تابلوهای کوچک
- خنککاری طبیعی در ظرفیتهای پایین
GD10 کنترل برداری پیشرفته یا کنترل حلقهبسته با انکودر ندارد. برای کاربردهای نیازمند گشتاور دقیق باید سری GD20 یا مدلهای پیشرفتهتر بررسی شوند.
محدوده توان اینورتر GD10
اینورتر GD10 در مدلهای مختلف تکفاز و سهفاز عرضه میشود. محدوده کلی ظرفیتهای این خانواده از 0.2 تا 2.2kW است.
مدلهای رایج آن عبارتاند از:
- ورودی تکفاز 220V با خروجی سهفاز 220V
- ورودی سهفاز 220V با خروجی سهفاز 220V
- ورودی سهفاز 380V با خروجی سهفاز 380V
ظرفیتهای موجود در هر کلاس ولتاژی یکسان نیستند. برای مثال، مدلهای سهفاز 380V معمولاً از ظرفیتهای بالاتری نسبت به 0.2kW آغاز میشوند.
جریان خروجی باید با جریان درجشده روی پلاک موتور مقایسه شود. اعلام فقط توان موتور برای انتخاب کد نهایی کافی نیست.
مدل تکفاز اینورتر GD10
مدل تکفاز GD10 به برق 220V تکفاز متصل میشود. خروجی این دستگاه سهفاز 220V است و برای موتور سهفاز استفاده میشود.
موتورهای دارای پلاک 220/380V باید معمولاً در اتصال مثلث قرار بگیرند. نوع اتصال همیشه باید مطابق پلاک موتور و ولتاژ خروجی انجام شود.
اینورتر تکفاز GD10 برای راهاندازی موتور تکفاز خازندار طراحی نشده است. موتور متصل به خروجی باید سهفاز و با ولتاژ مناسب باشد.
کنترل سرعت موتور
سرعت موتور را میتوان از طریق پتانسیومتر روی کیپد تنظیم کرد. این روش برای دستگاههای دستی و کارگاهی ساده است.
فرمان سرعت همچنین میتواند از ورودی آنالوگ دریافت شود. پتانسیومتر خارجی، PLC یا کنترلر فرایند میتوانند منبع فرمان باشند.
حداقل و حداکثر فرکانس خروجی باید براساس محدودیت موتور و ماشین تنظیم شوند. افزایش فرکانس از مقدار نامی ممکن است به تجهیزات مکانیکی آسیب بزند.
قابلیت کنترل چندسرعته
GD10 امکان تعریف حداکثر 16 سرعت مختلف را فراهم میکند. این سرعتها از طریق ترکیب ورودیهای دیجیتال انتخاب میشوند.
قابلیت چندسرعته در نوار نقاله و ماشین بستهبندی کاربرد دارد. اپراتور میتواند بدون ورودی آنالوگ، سرعتهای از پیش تنظیمشده را انتخاب کند.
زمان شتاب میان سرعتها نیز باید متناسب با بار تنظیم شود. تغییر بسیار سریع ممکن است باعث خطای اضافهجریان شود.
کنترل PID در GD10
PID داخلی برای ثابت نگهداشتن فشار، دما یا دبی قابل استفاده است. سنسور مقدار واقعی فرایند را به ورودی آنالوگ اینورتر ارسال میکند.
GD10 سرعت موتور را براساس اختلاف مقدار واقعی و تنظیمشده تغییر میدهد. این قابلیت در پمپهای کوچک و فنهای وابسته به دما کاربرد دارد.
تنظیم ضرایب PID باید مطابق رفتار سیستم انجام شود. ضرایب نامناسب میتوانند باعث نوسان سرعت یا فشار شوند.
ارتباط Modbus با PLC و HMI
پورت RS-485 امکان اتصال GD10 به PLC یا HMI را فراهم میکند. فرمان حرکت، توقف، جهت و سرعت از طریق Modbus RTU قابل ارسال هستند.
فرکانس خروجی، جریان و وضعیت خطا نیز از طریق شبکه قابل خواندن هستند. اپراتور میتواند این اطلاعات را روی HMI مشاهده کند.
آدرس دستگاه، Baud Rate و قالب داده باید در تمام تجهیزات یکسان تنظیم شوند. قطببندی سیمهای RS-485 نیز باید مطابق نقشه انجام شود.
ورودیها و خروجیهای کنترلی
ورودیهای دیجیتال GD10 برای فرمان حرکت و انتخاب عملکردهای مختلف استفاده میشوند. هر ورودی را میتوان از طریق پارامتر مربوط برنامهریزی کرد.
ورودی آنالوگ برای دریافت فرمان سرعت کاربرد دارد. نوع و محدوده سیگنال باید پیش از اتصال کنترلر بررسی شوند.
خروجی رله میتواند وضعیت خطا، حرکت یا رسیدن به فرکانس را اعلام کند. جریان مجاز رله باید در طراحی مدار رعایت شود.
ترمز DC و توقف موتور
ترمز DC با تزریق جریان مستقیم، زمان توقف موتور را کاهش میدهد. این روش بیشتر در سرعتهای پایین و انتهای توقف کاربرد دارد.
افزایش بیشازحد جریان یا زمان ترمز DC باعث گرمشدن موتور میشود. مقدار آن باید متناسب با توان موتور و تعداد توقفها تنظیم شود.
برای بارهای دارای اینرسی بالا، ترمز DC همیشه کافی نیست. قابلیت اتصال مقاومت ترمز باید از روی کد و ترمینالهای مدل بررسی شود.
کاربردهای اینورتر GD10
اینورتر GD10 برای ماشینآلات کوچک و دارای کنترل سرعت ساده مناسب است. کاربردهای متداول آن عبارتاند از:
- دستگاههای بستهبندی کوچک
- ماشینآلات صنایع غذایی
- نوار نقالههای سبک
- فن و هواکش کوچک
- پمپهای کمتوان
- دستگاههای برش
- تجهیزات نساجی سبک
- ماشینآلات حکاکی
- دستگاههای سیمبری
- سانتریفیوژهای کوچک
- تجهیزات تغذیه مواد
- ماشینآلات کارگاهی
- دستگاههای شستوشو
- تجهیزات کشاورزی کوچک
GD10 برای جرثقیل، بالابر یا بارهای سنگین انتخاب مناسبی نیست. ظرفیت کوچک و روش کنترلی ساده آن برای چنین کاربردهایی طراحی نشدهاند.
تفاوت اینورتر GD10 و GD20
GD10 یک اینورتر اقتصادی برای کنترل ساده سرعت موتور است. این سری ابعاد کوچکتر و امکانات کنترلی محدودتری دارد.
GD20 از کنترل برداری بدون سنسور پشتیبانی میکند. گشتاور راهاندازی و عملکرد آن هنگام تغییر بار نیز بهتر است.
برای فن، پمپ و نوار نقاله سبک میتوان GD10 را انتخاب کرد. برای میکسر، نوار نقاله سنگین یا گشتاور بیشتر، GD20 مناسبتر خواهد بود.
تفاوت GD10 و GD27
GD27 درایوی جدیدتر با امکانات کنترلی و ارتباطی گستردهتر است. این سری برای ماشینآلاتی مناسب است که به انعطاف بیشتر نیاز دارند.
GD10 برای پروژههای اقتصادی و ساده انتخاب میشود. اگر پروژه به STO، کنترل موتور PM یا قابلیت توسعه نیاز دارد، سریهای جدیدتر باید بررسی شوند.
نحوه انتخاب اینورتر اینوت GD10
انتخاب ظرفیت فقط براساس توان موتور توصیه نمیشود. جریان خروجی درایو باید برابر یا بیشتر از جریان نامی موتور باشد.
اطلاعات موردنیاز برای انتخاب عبارتاند از:
- توان موتور برحسب kW
- جریان نامی موتور
- ولتاژ ورودی شبکه
- ولتاژ و اتصال موتور
- نوع بار مکانیکی
- زمان شتابگیری
- زمان توقف
- تعداد دفعات راهاندازی
- روش تنظیم سرعت
- نیاز به کنترل PID
- نیاز به ارتباط Modbus
- دمای داخل تابلو
- طول کابل موتور
- فضای قابل استفاده برای نصب
در موتورهای دارای بار سنگین هنگام راهاندازی، GD10 ممکن است انتخاب مناسبی نباشد. نوع بار باید پیش از سفارش توسط کارشناس بررسی شود.
نکات نصب اینورتر GD10
اینورتر باید در محیط خشک و دارای تهویه مناسب نصب شود. فاصله لازم از تجهیزات اطراف نیز باید رعایت شود.
کابل موتور و کابل فرمان نباید در یک مسیر قرار گیرند. سیمهای آنالوگ و شبکه نیز بهتر است شیلد مناسب داشته باشند.
خازن اصلاح ضریب توان نباید به خروجی درایو متصل شود. کنتاکتور خروجی نیز نباید هنگام فعالبودن GD10 قطع و وصل شود.
اتصال زمین برای ایمنی و کاهش نویز ضروری است. سیم زمین نباید با نول شبکه اشتباه گرفته شود.
تنظیمات اولیه GD10
پس از نصب، ولتاژ و فرکانس نامی موتور باید بررسی شوند. حداقل و حداکثر فرکانس نیز براساس کاربرد تنظیم میشوند.
منبع فرمان حرکت و منبع تعیین سرعت باید مشخص شوند. فرمانها میتوانند از کیپد، ترمینال یا شبکه دریافت شوند.
زمان شتاب و توقف باید متناسب با اینرسی بار باشد. تنظیم زمان بسیار کوتاه میتواند خطای اضافهجریان یا اضافهولتاژ ایجاد کند.
قیمت اینورتر اینوت GD10
قیمت GD10 به توان، جریان، ولتاژ و کد کامل دستگاه بستگی دارد. مدل تکفاز و سهفاز با ظرفیت مشابه قیمت یکسانی ندارند.
موجودی و تجهیزات جانبی نیز روی هزینه نهایی اثر میگذارند. برای دریافت قیمت دقیق باید کد محصول یا تصویر پلاک موتور ارسال شود.
خرید اینورتر اینوت GD10 از آوا الکتریک
آوا الکتریک مدل مناسب GD10 را براساس جریان موتور و ولتاژ شبکه بررسی میکند. نوع کاربرد و روش دریافت فرمان نیز پیش از سفارش مشخص میشوند.
برای راهنمای خرید و دریافت قیمت اینورتر اینوت GD10 با شماره 03191091031 تماس بگیرید. ارسال تصویر پلاک موتور، انتخاب کد مناسب را سریعتر میکند.
