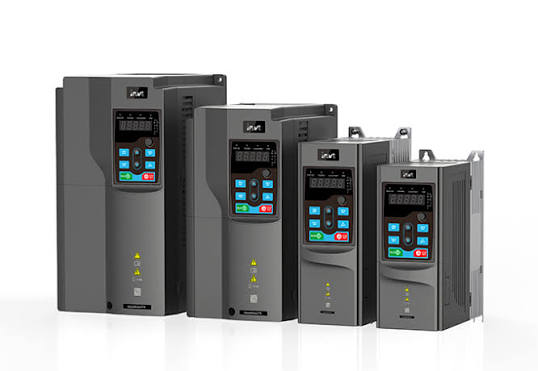

اینورتر اینوت GD270 یا Goodrive270 یک درایو تخصصی برای کنترل فن، پمپ و سیستم‌های HVAC است. INVT این سری را بر اساس مشخصات بارهای سیال طراحی کرده و علاوه بر کنترل موتور، توابع اختصاصی مانند ECO، کنترل چند پمپ، Desludging، Speed Tracking، کنترل فشار ثابت و قابلیت‌های مرتبط با تأسیسات آب و تهویه را در آن قرار داده است.
در خرید اینورتر اینوت GD270 فقط توان موتور بر حسب kW ملاک انتخاب نیست. جریان موتور، نوع فن یا پمپ، فشار و دبی مورد نیاز، نوع موتور، ارتفاع پمپاژ، تعداد پمپ‌ها، شرایط شبکه برق و نیاز به Reactor، EMC یا STO نیز باید بررسی شوند. GD270 برای بارهای Fan & Pump بهینه شده و انتخاب آن برای یک بار Heavy Duty مکانیکی باید با دقت بیشتری انجام شود.
اینورتر INVT GD270 چیست؟
GD270 یک Variable Frequency Drive تخصصی برای بارهای فن و پمپ است. این سری با تغییر فرکانس و ولتاژ خروجی، سرعت موتور را متناسب با نیاز واقعی سیستم تنظیم می‌کند و می‌تواند دبی هوا، فشار آب یا ظرفیت سیستم را بدون استفاده دائمی از روش‌های مکانیکی مانند شیر خفه‌کن یا Damper کنترل کند.
INVT برای GD270 الگوریتم Vector Control و توابع اختصاصی HVAC و Water Supply را ترکیب کرده است. هدف این طراحی، ساده‌تر شدن راه‌اندازی سیستم و کاهش نیاز به تجهیزات کنترلی جانبی در پروژه‌های فن و پمپ است.
این سری از موتورهای آسنکرون و موتورهای سنکرون مغناطیس دائم پشتیبانی می‌کند. استفاده از PMSM می‌تواند در پروژه‌هایی که راندمان موتور و مصرف انرژی اهمیت بالایی دارد قابل بررسی باشد.
مشخصات فنی اینورتر اینوت GD270
| ویژگی |
مشخصات GD270 |
کاربرد |
| نوع محصول |
Fan & Pump Specific VFD |
فن، پمپ، HVAC و تأسیسات آب |
| ولتاژ ورودی |
سه فاز 380–480V |
شبکه صنعتی سه فاز |
| مد کنترل |
Space Vector و SVC |
کنترل فن و پمپ بدون Encoder |
| نوع موتور |
AM و PM Synchronous Motor |
موتور آسنکرون و PM |
| فرکانس خروجی |
0–400Hz |
کنترل دور در محدوده مجاز موتور |
| اضافه‌بار |
110% جریان نامی برای 60s |
بارهای Fan & Pump |
| ECO |
الگوریتم اختصاصی صرفه‌جویی انرژی |
کاهش تلفات در بارهای دینامیکی پایین |
| Multi-Pump |
پشتیبانی می‌شود |
بوسترپمپ و تأمین آب |
محدوده توان اینورتر GD270
GD270 در کلاس ولتاژ سه فاز 380–480V تولید می‌شود. در کاتالوگ جامع محصولات صنعتی INVT برای سال 2026، محدوده کلی این خانواده از 1.5kW تا 1200kW اعلام شده است.
این محدوده نسبت به Revisionهای قدیمی‌تر GD270 توسعه پیدا کرده است. به همین دلیل برای پروژه‌های جدید بهتر است کاتالوگ و جدول Product Rating جدید همان سال مبنا قرار گیرد و از جداول قدیمی که محدوده کمتری مانند 500 یا 800kW نشان می‌دهند استفاده نشود.
برای انتخاب نهایی، جریان خروجی مهم‌تر از تطبیق ساده توان است. برای مثال موتورهای پمپ با توان یکسان می‌توانند بسته به راندمان، کلاس موتور و نقطه کاری جریان متفاوتی داشته باشند.
ظرفیت اضافه‌بار GD270 و دلیل تفاوت با GD200A
GD270 برای Fan & Pump و بارهای Variable Torque بهینه شده است و ظرفیت اضافه‌بار آن با یک درایو Heavy Duty مانند ریتینگ G در GD200A یکسان نیست. INVT برای GD270 مقدار 110% جریان نامی برای 1 دقیقه را اعلام کرده است.
این مشخصه برای فن و پمپ معمولاً کافی است، زیرا این بارها به‌طور معمول به اضافه‌بارهای شدید و طولانی نیاز ندارند. اگر بار مکانیکی در زمان استارت یا حین کار گشتاور زیادی طلب می‌کند، نباید GD270 صرفاً به دلیل تطابق توان انتخاب شود.
GD270 انتخاب اول برای بار سنگین نیست
این سری برای مشخصات Fan & Pump طراحی شده است. برای نوار نقاله سنگین، Crusher، Hoist یا بارهای Constant Torque با اضافه‌بار بالا، باید یک سری متناسب با Heavy Duty بررسی شود.
الگوریتم ECO در اینورتر GD270
یکی از قابلیت‌های اصلی GD270، الگوریتم ECO Energy-Saving است. این الگوریتم برای بارهای فن و پمپ طراحی شده و تلاش می‌کند متناسب با شرایط بار، نقطه عملکرد موتور را بهینه کند و تلفات غیرضروری را کاهش دهد.
صرفه‌جویی اصلی در سیستم فن و پمپ معمولاً از کاهش سرعت موتور در زمان کاهش تقاضا حاصل می‌شود. در بارهای Centrifugal، کاهش سرعت می‌تواند مصرف توان را به‌طور قابل توجهی کاهش دهد؛ الگوریتم ECO این عملکرد را تکمیل می‌کند.
کنترل پمپ با فشار ثابت
GD270 توابع اختصاصی Constant-Pressure Water Supply را در اختیار کاربر قرار می‌دهد. در این ساختار، فشار سیستم توسط ترانسمیتر اندازه‌گیری می‌شود و درایو سرعت پمپ را تغییر می‌دهد تا فشار واقعی به Setpoint نزدیک بماند.
هنگامی که مصرف آب افزایش پیدا می‌کند، سرعت پمپ بیشتر می‌شود و با کاهش مصرف، فرکانس موتور کاهش پیدا می‌کند. این روش در مقایسه با کنترل دائم فشار با شیر مکانیکی می‌تواند عملکرد نرم‌تر و مصرف انرژی کمتری ایجاد کند.
کنترل چند پمپ با GD270
Multi-Pump Control یکی از امکانات تخصصی GD270 است. این قابلیت برای بوسترپمپ و ایستگاه‌هایی کاربرد دارد که چند پمپ باید بر اساس مقدار مصرف وارد مدار یا از مدار خارج شوند.
در یک سیستم چند پمپه، با افزایش مصرف می‌توان پمپ بعدی را وارد مدار کرد و با کاهش مصرف تعداد پمپ‌های فعال را کم کرد. این ساختار می‌تواند نیاز به بخشی از کنترلرهای جانبی را کاهش دهد.
INVT همچنین نمونه کاربرد One-to-Two Pump Control را به‌صورت رسمی برای GD270 ارائه کرده است. تعداد واقعی پمپ‌ها و معماری کنتاکتورها باید متناسب با Application و منطق پروژه طراحی شوند.
قابلیت Desludging در GD270
Desludging یکی از قابلیت‌های اختصاصی GD270 برای پمپ است. این تابع می‌تواند برای کاهش تجمع رسوب، لجن یا گرفتگی در کاربردهایی مانند فاضلاب و تصفیه آب مورد استفاده قرار گیرد.
منطق دقیق اجرای Desludging باید متناسب با نوع پمپ و تأسیسات تنظیم شود. استفاده از این قابلیت بدون بررسی شرایط مکانیکی پمپ توصیه نمی‌شود، زیرا جهت و سرعت عملکرد باید با طراحی سیستم سازگار باشند.
کاربرد اینورتر اینوت GD270
آبرسانی شهری
کنترل فشار و دبی در ایستگاههای پمپاژ و شبکه تأمین آب.
تصفیه فاضلاب
کنترل پمپ و استفاده از توابعی مانند Desludging در کاربرد سازگار.
HVAC
کنترل فن و پمپ در سیستم سرمایش، گرمایش و تهویه ساختمان.
سیستم گرمایش شهری
کنترل پمپ‌های سیرکولاسیون و تنظیم ظرفیت متناسب با بار حرارتی.
پمپ انتقال
کنترل Transfer Pump در خطوط انتقال سیالات و مخازن.
آبیاری
تنظیم دبی و فشار پمپ‌های آبیاری متناسب با نیاز سیستم.
Speed Tracking در فن
فن ممکن است پس از Stop شدن فرمان، به دلیل اینرسی یا جریان هوا همچنان در حال چرخش باشد. اگر درایو بدون تشخیص سرعت فعلی مستقیماً موتور را راه‌اندازی کند، امکان ایجاد ضربه جریان یا تنش مکانیکی وجود دارد.
Speed Tracking در GD270 سرعت موتور در حال چرخش را تشخیص می‌دهد و سپس خروجی درایو را با شرایط موجود هماهنگ می‌کند. این قابلیت باعث می‌شود Restart فن نرم‌تر انجام شود.
Regeneration Avoidance در فن
در سیستم‌هایی که چند فن روی یک Duct مشترک کار می‌کنند، جریان هوا می‌تواند فن خاموش یا کم‌سرعت را بچرخاند و موتور را وارد حالت Regeneration کند. این وضعیت ممکن است باعث افزایش ولتاژ DC Bus شود.
GD270 قابلیت Regeneration Avoidance دارد و می‌تواند با اصلاح فرکانس خروجی، از ایجاد Overvoltage در این شرایط جلوگیری کند. این تابع برای سیستم‌های چندفن یک مزیت تخصصی محسوب می‌شود.
Fire Ride Through در GD270
در کاربردهای تهویه اضطراری ساختمان و Tunnel، حفظ عملکرد فن در شرایط آتش‌سوزی ممکن است بخشی از طراحی سیستم باشد. GD270 دارای تابع Fire Ride Through برای کاربردهای مربوط است.
این قابلیت می‌تواند در شرایط تعریف‌شده بعضی فرمان‌ها یا حفاظت‌ها را نادیده بگیرد تا فن به کار خود ادامه دهد. فعال‌سازی چنین عملکردی باید فقط در چارچوب طراحی ایمنی پروژه و طبق الزامات سیستم حریق انجام شود.
موتور آسنکرون و PMSM در GD270
GD270 از موتور آسنکرون و موتور سنکرون پشتیبانی می‌کند. در حالت SVC برای موتور آسنکرون، نسبت کنترل سرعت 1:200 اعلام شده است و برای موتور سنکرون این نسبت 1:20 است.
نوع موتور باید پیش از Autotune و راه‌اندازی در پارامترها مشخص شود. استفاده از PMSM می‌تواند راندمان سیستم را افزایش دهد، اما پارامترگذاری و انتخاب موتور باید با مشخصات فنی آن هماهنگ باشد.
Reactor در کدهای GD270
یکی از مزیت‌های GD270 امکان سفارش مدل‌هایی با Reactor داخلی است. در کدگذاری محصول، L1 و L3 وضعیت Reactor را مشخص می‌کنند.
در مدل‌های 11–630kW، L1 به Built-in DC Reactor اشاره دارد. برای توان‌های بالاتر ساختار Reactor متناسب با فریم تغییر می‌کند. L3 نیز در محدوده‌های مربوط می‌تواند ترکیبی از DC Reactor و Output AC Reactor را مشخص کند.
در توان‌های مشخص، Reactor به‌صورت استاندارد ارائه می‌شود؛ بنابراین هنگام استعلام باید کد کامل دستگاه خوانده شود و وجود یا عدم وجود Reactor از روی خود سری حدس زده نشود.
فیلتر EMC در GD270
GD270 در مدل‌های مختلف با Optionهای متفاوت EMC عرضه می‌شود. در کدهای 1.5–22kW امکان انتخاب C2 داخلی وجود دارد و در مدل‌های 30–132kW می‌توان C3 داخلی را انتخاب کرد.
در فریم‌های بزرگ‌تر ساختار فیلتر بر اساس توان تغییر می‌کند و در برخی مدل‌ها C3 بخشی از پیکربندی استاندارد است. طراحی صحیح کابل، ارت و تابلو همچنان برای رسیدن به نتیجه مناسب EMC ضروری است.
STO در نسخه EU
در کدگذاری GD270، پسوند EU نشان‌دهنده نسخه دارای Safe Torque Off است. نسخه‌های بدون این پسوند الزاماً STO داخلی ندارند.
بنابراین اگر STO بخشی از معماری Safety پروژه است، باید نسخه EU از ابتدا در سفارش مشخص شود. وجود قابلیت در خانواده GD270 به معنی وجود آن در هر کد موجود در بازار نیست.
شبکه‌های صنعتی GD270
GD270 قابلیت توسعه ارتباطی دارد و INVT کارت‌های شبکه متنوعی برای این خانواده ارائه می‌کند. پروتکل‌هایی مانند PROFIBUS-DP، PROFINET، CANopen، EtherNet/IP و Modbus TCP در فهرست توسعه ارتباطی قرار دارند.
نوع کارت باید بر اساس PLC و شبکه کارخانه انتخاب شود. قابلیت پشتیبانی از یک Protocol به معنی وجود آن به‌صورت Built-in در مدل پایه نیست و برای بسیاری از شبکه‌ها باید Option Card مربوط نصب شود.
تفاوت GD270 و GD200A
GD200A یک General Purpose VFD با ریتینگ‌های G/P و کاربردهای صنعتی متنوع است، در حالی که GD270 به‌طور تخصصی برای Fan & Pump توسعه یافته است.
GD270 امکاناتی مانند ECO، Multi-Pump، Desludging، Regeneration Avoidance و توابع اختصاصی HVAC و Water Supply دارد. GD200A در مقابل برای کاربردهای عمومی و بارهای Constant Torque نیز انعطاف بیشتری ارائه می‌کند.
برای یک پمپ یا فن معمولی، GD270 می‌تواند انتخاب تخصصی‌تری باشد. برای ماشینی که گشتاور ثابت یا اضافه‌بار بالاتر نیاز دارد، GD200A با ریتینگ مناسب G می‌تواند گزینه منطقی‌تری باشد.
راهنمای انتخاب اینورتر اینوت GD270
انتخاب GD270 باید بر اساس پلاک موتور و نقطه کاری فن یا پمپ انجام شود. در سیستم پمپاژ بهتر است دبی، Head، منحنی پمپ و فشار مورد نیاز نیز مشخص باشند.
توان موتور
مقدار kW محدوده اولیه درایو را مشخص می‌کند.
جریان موتور
معیار دقیقتر انتخاب، جریان خروجی مدل است.
نوع موتور
AM یا PMSM بودن موتور مشخص شود.
نوع سیستم
فن، پمپ، بوسترپمپ، HVAC یا تصفیه مشخص شود.
Reactor و EMC
نیاز به L1، L3، C2 یا C3 قبل از سفارش بررسی شود.
STO
در صورت نیاز، نسخه EU انتخاب شود.
نصب و راه‌اندازی GD270
GD270 بسته به توان و فریم می‌تواند روش نصب متفاوتی داشته باشد. در مدل‌های کوچک و متوسط نصب دیواری استفاده می‌شود و فریم‌های بزرگ‌تر می‌توانند ساختار Floor یا Flange Mounting داشته باشند.
پیش از اولین Run، نوع موتور، اطلاعات پلاک، جهت چرخش، حداکثر و حداقل فرکانس، PID و شرایط Acceleration و Deceleration تنظیم شوند. در سیستم پمپ، Dry Run و حفاظت‌های مکانیکی و فرایندی نیز باید در طراحی لحاظ شوند.
دمای محیط کاری استاندارد −10…+50°C اعلام شده و در بالاتر از 40°C باید Derating طبق Manual در نظر گرفته شود. تهویه تابلو نیز باید متناسب با تلفات درایو و سایر تجهیزات طراحی شود.
تجهیزات جانبی اینورتر GD270
تجهیزات جانبی بر اساس توان، کد درایو و نیاز پروژه انتخاب می‌شوند. همه GD270ها به یک ترکیب ثابت از Optionها نیاز ندارند.
- DC Reactor داخلی یا خارجی متناسب با کد دستگاه
- Output AC Reactor برای فریم‌ها و کاربردهای مربوط
- فیلتر EMC نوع C2 یا C3
- کارت PROFIBUS-DP، PROFINET، CANopen، EtherNet/IP یا Modbus TCP
- ترانسمیتر فشار برای کنترل Constant Pressure
- کنتاکتورها و تجهیزات فرمان برای Multi-Pump
- کلید و تجهیزات حفاظتی متناسب با جریان ورودی
- فیلتر خروجی در کابل‌های طولانی یا شرایط خاص موتور
قیمت اینورتر اینوت GD270
قیمت اینورتر اینوت GD270 به توان، جریان، کد کامل، Reactor داخلی، نوع فیلتر EMC و نسخه استاندارد یا EU بستگی دارد. دو GD270 با توان برابر می‌توانند به دلیل Optionهای L1، L3، C2، C3 یا EU قیمت متفاوتی داشته باشند.
برای مثال کدی مانند
GD270-160-4-L1-C3-EU
علاوه بر توان 160kW، کلاس 380–480V، Reactor، Filter و نسخه STO را نیز مشخص می‌کند.
برای استعلام دقیق بهتر است کد کامل محصول اعلام شود. اگر مدل هنوز انتخاب نشده است، تصویر پلاک موتور، نوع فن یا پمپ، دبی، فشار و ولتاژ شبکه برای انتخاب اولیه اطلاعات مفیدی هستند.
خرید اینورتر اینوت GD270
برای خرید اینورتر اینوت GD270 ابتدا مطمئن شوید نوع بار در گروه فن، پمپ یا HVAC قرار دارد. سپس جریان موتور و نقطه کاری واقعی سیستم بررسی شوند و توان مناسب انتخاب شود.
در مرحله بعد امکانات مورد نیاز مانند Multi-Pump، STO، Reactor، فیلتر EMC و شبکه صنعتی مشخص شوند. انتخاب این Optionها از ابتدا باعث می‌شود کد سفارش نهایی با نیاز واقعی پروژه مطابقت بیشتری داشته باشد.
اگر پروژه یک بار Constant Torque یا Heavy Duty است، بهتر است قبل از خرید GD270، سری‌های General Purpose یا High Performance اینوت نیز بررسی شوند.
سوالات متداول اینورتر اینوت GD270
GD270 برای چه کاربردی طراحی شده است؟
GD270 یک درایو تخصصی برای فن، پمپ، HVAC، آبرسانی، تصفیه فاضلاب، گرمایش و سیستم‌های انتقال سیال است.
محدوده توان GD270 چقدر است؟
در سبد محصولات 2026 INVT، این سری برای کلاس 380V در محدوده کلی 1.5kW تا 1200kW فهرست شده است.
ظرفیت اضافه‌بار GD270 چقدر است؟
INVT برای این سری تحمل 110% جریان نامی برای 1 دقیقه را اعلام کرده است. این ریتینگ با ماهیت Fan & Pump هماهنگ است.
آیا GD270 موتور PMSM را کنترل می‌کند؟
بله. GD270 از موتور آسنکرون و موتور سنکرون مغناطیس دائم پشتیبانی می‌کند.
آیا GD270 کنترل چند پمپ دارد؟
بله. Multi-Pump Control یکی از توابع اختصاصی این سری برای سیستم‌های تأمین آب و بوسترپمپ است.
قابلیت Desludging چیست؟
این تابع برای کمک به کاهش گرفتگی و رسوب در برخی پمپ‌ها، بهخصوص کاربردهای فاضلاب، در نظر گرفته شده است.
آیا GD270 قابلیت STO دارد؟
نسخههایی که در کد آنها پسوند EU وجود دارد با STO داخلی عرضه می‌شوند. وجود STO باید از روی کد کامل بررسی شود.
تفاوت GD270 و GD200A چیست؟
GD270 برای Fan & Pump تخصصی شده و امکاناتی مانند ECO، Multi-Pump و Desludging دارد؛ GD200A یک General Purpose VFD با ریتینگ G/P و کاربردهای گستردهتر است.
کد L1 در GD270 چیست؟
در محدوده‌های مربوط، L1 نشان‌دهنده پیکربندی دارای Reactor داخلی است و نوع دقیق Reactor با توان دستگاه مشخص می‌شود.
قیمت اینورتر GD270 چگونه تعیین می‌شود؟
قیمت به توان، جریان، Reactor، نوع فیلتر EMC، نسخه EU و Optionهای ارتباطی بستگی دارد. کد کامل دستگاه بهترین مرجع استعلام است.
خرید و قیمت اینورتر اینوت GD270
برای انتخاب GD270، جریان و توان موتور، نوع فن یا پمپ، فشار و دبی، نوع موتور و نیاز به Reactor، STO، EMC و Multi-Pump را بررسی کنید. این سری به‌طور تخصصی برای Fan & Pump طراحی شده است.
برای راهنمای خرید و دریافت قیمت اینورتر اینوت GD270 با شماره
03191091031
تماس بگیرید.
