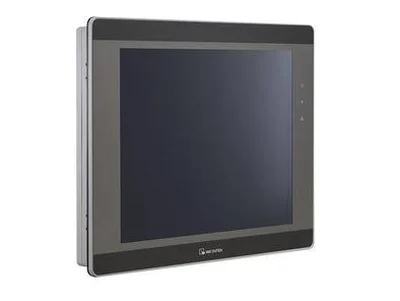

سری XE وینتک خانواده‌ای از HMIهای صنعتی با نمایشگرهای نسبتاً بزرگ، رزولوشن بالا و امکانات ارتباطی متنوع است که در بسیاری از ماشین‌آلات و تابلوهای اتوماسیون نصب شده‌اند. این خانواده برای پروژه‌هایی طراحی شده بود که علاوه بر نمایش اطلاعات PLC، به فضای بیشتری برای صفحات گرافیکی، Alarm، Trend، Recipe، Data Logging و ارتباط Ethernet یا Serial نیاز داشتند.
هنگام خرید یا جایگزینی HMI سری XE باید به Lifecycle محصول توجه ویژه داشت. طبق فهرست رسمی فعلی Weintek، دو مدل شناخته‌شده MT8090XE و MT8121XE3 در فهرست End of Life قرار دارند. بنابراین این صفحه علاوه بر معرفی مشخصات XE، برای پروژه‌های Replacement نیز اهمیت دارد؛ زیرا در بسیاری از موارد انتخاب یک HMI جدید باید با بررسی Panel Cutout، رزولوشن، پروژه EasyBuilder Pro، PLC Driver و پورت‌های ارتباطی انجام شود.
HMI وینتک XE چیست؟
HMI یا Human Machine Interface رابط بین اپراتور و سیستم کنترل است. اپراتور از طریق صفحه لمسی می‌تواند وضعیت ماشین، مقدار سنسورها، Alarmها و پارامترهای PLC را مشاهده کند و در صورت تعریف دسترسی مناسب، فرمان‌هایی مانند Start، Stop یا تغییر Setpoint را به سیستم ارسال کند.
XE Series در نسل خود برای کاربردهای صنعتی با نیاز به صفحه بزرگ‌تر و امکانات ارتباطی مناسب طراحی شد. مدل‌های این خانواده از نرم‌افزار EasyBuilder Pro استفاده می‌کنند و امکان اتصال به PLC و Controllerهای مختلف از طریق Driverهای موجود در این نرم‌افزار را فراهم می‌کنند.
وضعیت فعلی سری XE وینتک
یکی از مهم‌ترین نکات پیش از خرید XE این است که بخشی از مدل‌های اصلی این خانواده دیگر محصول جاری Weintek نیستند. MT8090XE طبق اعلام رسمی Weintek با آخرین زمان سفارش در سال 2023 وارد مرحله End of Life شده و cMT3092X به‌عنوان جایگزین پیشنهادی آن معرفی شده است.
MT8121XE3 نیز در فهرست رسمی EOL قرار دارد و Weintek مدل cMT2128X را به‌عنوان Alternative پیشنهادی معرفی کرده است. بنابراین وجود یک XE در بازار امروز لزوماً به معنی تولید جاری کارخانه نیست و ممکن است محصول از موجودی انبار یا بازار Replacement تأمین شود.
نکته مهم در خرید:
برای پروژه جدید بهتر است پیش از خرید مدل XE، جایگزین رسمی cMT X نیز بررسی شود. برای تعمیر یا Replacement یک ماشین قدیمی، ممکن است استفاده از XE موجود همچنان منطقی باشد، اما Lifecycle و تأمین بلندمدت باید در تصمیم لحاظ شوند.
مدل‌های شناخته‌شده HMI وینتک XE
XE در نسل‌های مختلف شامل مدل‌هایی با ابعاد متفاوت بوده است. در مستندات رسمی آخرین سال‌های عرضه، MT8090XE و MT8121XE3 از مدل‌های اصلی این خانواده دیده می‌شوند. مدل‌های قدیمی‌تر بزرگ‌تر مانند MT8150XE نیز در مستندات تاریخی Weintek وجود دارند.
| مدل |
نمایشگر |
رزولوشن |
نکته مهم |
| MT8090XE |
9.7 اینچ TFT |
1024×768 |
EOL؛ جایگزین رسمی cMT3092X |
| MT8121XE3 |
12.1 اینچ IPS |
1024×768 |
EOL؛ جایگزین رسمی cMT2128X |
| MT8150XE |
15 اینچ در نسل قدیمی XE |
بسته به Revision محصول بررسی شود |
مدل Legacy؛ قبل از Replacement کد و ابعاد دقیق کنترل شود |
مشخصات MT8090XE
MT8090XE دارای نمایشگر 9.7 اینچ TFT با رزولوشن 1024×768 است. در Datasheet رسمی این مدل، پردازنده 32-bit RISC با فرکانس 1GHz، حافظه Flash برابر 512MB و RAM برابر 256MB ذکر شده است.
این مدل دارای Ethernet 10/100Base-T، USB Host و پورت‌های Serial برای RS-232 و RS-485 است. تغذیه آن 24VDC است و Front Panel مطابق NEMA4/IP65 معرفی شده است. Panel Cutout رسمی MT8090XE برابر 250×192mm است؛ این عدد هنگام Replacement اهمیت زیادی دارد.
جایگزین MT8090XE
Weintek مدل cMT3092X را به‌عنوان Replacement رسمی MT8090XE معرفی کرده است. یکی از مزیت‌های مهم این جایگزین، یکسان بودن Panel Cutout و رزولوشن 1024×768 با MT8090XE است. این موضوع می‌تواند میزان تغییر مکانیکی و طراحی مجدد صفحات پروژه را کاهش دهد.
با این حال Replacement نباید فقط با استناد به Cutout انجام شود. COM Port، Wiring، Ethernet، USB، قابلیت‌های نرم‌افزاری و نسخه EasyBuilder Pro نیز باید بررسی شوند.
مشخصات MT8121XE3
MT8121XE3 یک HMI با نمایشگر 12.1 اینچ IPS و رزولوشن 1024×768 است. نمایشگر IPS این مدل زاویه دید گسترده‌تری نسبت به TFT معمولی MT8090XE دارد و Weintek زاویه دید 89 درجه در جهات مختلف را برای آن اعلام کرده است.
این مدل دارای پردازنده 1GHz، Flash و RAM، Ethernet، USB Host، USB Client، SD Card Slot و Serial Port است. یکی از ویژگی‌های مهم آن RS-485 ایزوله در COMهای مربوطه و Power Isolator داخلی است که برای محیط‌های صنعتی دارای اختلاف پتانسیل زمین و نویز می‌تواند اهمیت داشته باشد.
Panel Cutout مدل MT8121XE3 برابر 305×231mm است. در Replacement باید این ابعاد، عمق تابلو، Connectorها و مسیر کابل‌ها با مدل جدید مقایسه شوند.
جایگزین MT8121XE3
Weintek مدل cMT2128X را به‌عنوان Alternative رسمی MT8121XE3 معرفی می‌کند. هنگام مهاجرت باید پروژه EasyBuilder Pro، رزولوشن، ابعاد Cutout و Communication بررسی شوند تا مشخص شود جایگزینی تا چه اندازه بدون تغییر مکانیکی یا نرم‌افزاری قابل انجام است.
پورت Ethernet در سری XE
Ethernet در مدل‌های اصلی XE امکان ارتباط HMI با PLC، Controller، HMI دیگر یا شبکه کارخانه را فراهم می‌کند. بسته به Driver می‌توان PLC را از طریق پروتکل Ethernet مربوطه به HMI متصل کرد.
وجود Ethernet به معنی پشتیبانی خودکار از هر پروتکل صنعتی نیست. Driver موردنظر باید در EasyBuilder Pro برای PLC یا Controller مربوطه موجود باشد و تنظیم IP، Port و Protocol طبق Connection Guide انجام شود.
RS232 و RS485 در HMI وینتک XE
سری XE از پورت‌های Serial برای ارتباط با PLC، اینورتر، کنترلر دما، Power Meter و سایر تجهیزات استفاده می‌کند. RS-232 برای ارتباط Point-to-Point و RS-485 برای شبکه‌های Serial صنعتی بسیار رایج است.
تعداد COM Port و ترکیب RS-232 یا RS-485 در تمام XEها یکسان نیست. برای مثال MT8090XE و MT8121XE3 ساختار Serial متفاوتی دارند. در Replacement باید COM1، COM2 و COM3 و همچنین حالت 2-Wire یا 4-Wire دقیقاً با پروژه قدیمی مقایسه شوند.
EasyBuilder Pro برای HMI سری XE
برنامه‌نویسی و طراحی صفحات HMIهای XE با EasyBuilder Pro انجام می‌شود. این نرم‌افزار برای ساخت Screen، Button، Numeric Display، Alarm، Trend، Recipe، Data Sampling و سایر Functionهای HMI استفاده می‌شود.
Weintek در نسخه‌های فعلی EasyBuilder Pro بیش از 400 Driver برای ارتباط با PLCها و تجهیزات مختلف معرفی می‌کند. با این حال Driver و قابلیت قابل استفاده باید متناسب با مدل HMI و Controller انتخاب شوند.
هنگام جایگزینی XE قدیمی، فایل پروژه اصلی اهمیت زیادی دارد. اگر پروژه در اختیار باشد، مهاجرت به مدل جدید معمولاً ساده‌تر از بازسازی کامل صفحات از ابتدا خواهد بود. پس از تبدیل Model نیز باید Resolution، Font، Macro، Driver و Objectهای پروژه تست شوند.
EasyAccess 2.0 در XE
در مدل‌های مربوطه XE امکان استفاده اختیاری از EasyAccess 2.0 وجود دارد. این سرویس برای دسترسی Remote به HMI و تجهیزات شبکه سایت استفاده می‌شود و می‌تواند در نگهداری و پشتیبانی از راه دور کاربرد داشته باشد.
وجود Ethernet به‌تنهایی به معنی فعال بودن EasyAccess نیست. مدل، Activation و تنظیمات شبکه باید جداگانه بررسی شوند. همچنین در Replacement به cMT X باید وضعیت License و روش انتقال یا فعال‌سازی سرویس کنترل شود.
حافظه و Data Logging
XEها می‌توانند برای ذخیره Alarm، Data Sample و Recipe استفاده شوند، اما ظرفیت داخلی و گزینه‌های توسعه بین مدل‌ها تفاوت دارد. MT8090XE دارای Flash بیشتر از MT8121XE3 در مشخصات رسمی نهایی این خانواده است، در حالی که MT8121XE3 علاوه بر حافظه داخلی دارای SD/SDHC Slot نیز هست.
برای پروژه‌هایی با Data Logging زیاد باید ظرفیت ذخیره‌سازی، Write Cycle و نحوه Backup اطلاعات بررسی شود. استفاده بی‌رویه از حافظه داخلی برای Logging سریع می‌تواند عمر حافظه را تحت تأثیر قرار دهد و طراحی Sampling باید متناسب با نیاز واقعی باشد.
کاربردهای سری XE وینتک
اندازه نمایشگر و رزولوشن 1024×768 باعث شده XE در ماشین‌هایی با تعداد زیاد پارامتر، صفحه Overview بزرگ یا نیاز به Trend و Alarm گسترده استفاده شود. این خانواده در خطوط تولید، تابلوهای فرایندی و ماشین‌آلاتی که فضای کافی برای HMI بزرگ دارند دیده می‌شود.
- مانیتورینگ PLC و خطوط تولید
- نمایش Alarm و Event
- Trend و Data Logging
- Recipe و تنظیم Parameterهای ماشین
- ارتباط Ethernet با PLC و تجهیزات شبکه
- ارتباط RS232 و RS485 با تجهیزات صنعتی
- پروژه‌های Replacement ماشین‌آلات دارای HMI XE قدیمی
راهنمای انتخاب HMI وینتک XE
اگر هدف تعمیر یک ماشین موجود است، ابتدا Model Number دقیق HMI قبلی را ثبت کنید. اگر هدف اجرای پروژه جدید است، به دلیل Lifecycle مدل‌های اصلی XE بهتر است هم‌زمان محصولات جدید cMT X نیز بررسی شوند.
| معیار انتخاب |
چه چیزی بررسی شود؟ |
اهمیت |
| Model |
MT8090XE، MT8121XE3 یا مدل دیگر |
تعیین مشخصات واقعی دستگاه |
| Display |
اندازه و Resolution |
تطابق پروژه و فضای نصب |
| Panel Cutout |
عرض و ارتفاع برش تابلو |
مهم‌ترین معیار Replacement مکانیکی |
| Communication |
Ethernet، RS232، RS485 |
تطابق با PLC و تجهیزات فعلی |
| Storage |
Flash، SD Card و USB |
Logging و Backup |
| Software |
پروژه EasyBuilder Pro و Driverها |
مهاجرت نرم‌افزاری |
| Lifecycle |
EOL یا محصول جایگزین |
تأمین و پشتیبانی بلندمدت |
Replacement سری XE با cMT X
در Replacement بهتر است اول مدل پیشنهادی رسمی Weintek بررسی شود. برای MT8090XE، مدل cMT3092X پیشنهاد شده و Weintek صراحتاً یکسان بودن Cutout و Resolution را از مزیت‌های این مهاجرت اعلام می‌کند.
برای MT8121XE3 نیز cMT2128X جایگزین پیشنهادی رسمی است. با این حال باید Connector، COM Port، USB، Ethernet، تغذیه، عمق نصب و Functionهای پروژه مقایسه شوند. حتی Replacement رسمی الزاماً به معنی Pin-to-Pin Replacement بدون بررسی نیست.
قبل از جدا کردن HMI قدیمی بهتر است Backup پروژه، Recipe، Data و سایر اطلاعات موردنیاز گرفته شود. اگر Upload پروژه روی دستگاه قدیمی غیرفعال شده یا فایل Source در دسترس نباشد، مهاجرت می‌تواند پیچیده‌تر شود.
چک‌لیست Replacement سری XE:
Model Number، اندازه صفحه، Resolution، Panel Cutout، ابعاد خارجی، 24VDC، Ethernet، COM1/COM2/COM3، RS232/RS485، USB، SD Card، PLC Driver، IP Address، Serial Setting، پروژه EasyBuilder Pro، Macro، Recipe، Data Log، EasyAccess 2.0، Connector و Wiring بررسی شوند.
قیمت HMI وینتک XE به چه عواملی بستگی دارد؟
به دلیل Lifecycle این خانواده، قیمت HMI وینتک XE بیش از یک محصول جاری به موجودی بازار، نو یا کارکرده بودن، سلامت Touch و LCD و Model Number وابسته است. یک MT8090XE نو از موجودی قدیمی را نمی‌توان صرفاً بر اساس اندازه نمایشگر با یک HMI جدید cMT X مقایسه کرد.
در پروژه Replacement باید هزینه کل مهاجرت نیز در نظر گرفته شود. اگر مدل جدید Panel Cutout مشابه، Resolution یکسان و Compatibility مناسب پروژه داشته باشد، ممکن است خرید HMI نسل جدید از نظر تأمین بلندمدت انتخاب مناسب‌تری باشد.
برای خرید HMI وینتک XE چه اطلاعاتی لازم است؟
- Model Number کامل HMI
- اندازه نمایشگر موردنیاز
- Panel Cutout تابلو
- مدل PLC یا Controller متصل
- Ethernet یا Serial بودن ارتباط
- نوع RS232 یا RS485 موردنیاز
- نیاز به SD Card یا USB
- وجود فایل پروژه EasyBuilder Pro
- نیاز به EasyAccess 2.0
- در دسترس بودن HMI قدیمی برای Backup
- امکان تغییر برش تابلو
- در پروژه جدید، امکان استفاده از جایگزین cMT X
سوالات متداول HMI وینتک XE
آیا HMI وینتک XE هنوز تولید می‌شود؟
مدل‌های MT8090XE و MT8121XE3 طبق فهرست رسمی فعلی Weintek در وضعیت End of Life هستند. برای آن‌ها به‌ترتیب cMT3092X و cMT2128X به‌عنوان جایگزین پیشنهاد شده‌اند.
جایگزین MT8090XE چیست؟
Weintek مدل cMT3092X را پیشنهاد می‌کند. این مدل Cutout و Resolution مشابه MT8090XE دارد، اما Communication و پروژه نرم‌افزاری نیز باید قبل از Replacement بررسی شوند.
جایگزین MT8121XE3 چیست؟
جایگزین پیشنهادی رسمی Weintek برای MT8121XE3 مدل cMT2128X است. پیش از تعویض باید Panel Cutout، پورت‌ها و پروژه HMI بررسی شوند.
HMI وینتک XE با چه نرم‌افزاری برنامه‌نویسی می‌شود؟
XE Series از EasyBuilder Pro استفاده می‌کند. این نرم‌افزار برای طراحی Screen، Alarm، Trend، Recipe و ارتباط با PLCها و Controllerهای مختلف به‌کار می‌رود.
آیا سری XE پورت Ethernet دارد؟
مدل‌های اصلی مانند MT8090XE و MT8121XE3 دارای Ethernet هستند. Protocol قابل استفاده به Driver و تنظیمات پروژه EasyBuilder Pro بستگی دارد.
آیا XE به PLCهای مختلف متصل می‌شود؟
EasyBuilder Pro Driverهای متعددی برای PLCها و تجهیزات صنعتی دارد. با این حال مدل PLC، Protocol و Interface باید قبل از انتخاب HMI بررسی شوند.
آیا MT8090XE و MT8121XE3 مشخصات یکسان دارند؟
خیر. اندازه نمایشگر، نوع LCD، حافظه، Serial Port، SD Card و ابعاد برش آن‌ها متفاوت است. فقط نام XE برای تعیین مشخصات کافی نیست.
آیا پروژه XE را می‌توان به cMT X منتقل کرد؟
در بسیاری از پروژه‌ها امکان تبدیل Model در EasyBuilder Pro وجود دارد، اما پس از تبدیل باید Resolution، Driver، COM Port، Macro، Font، Recipe و سایر Functionها تست شوند.
برای تعویض HMI XE قدیمی چه اطلاعاتی لازم است؟
Model Number، Panel Cutout، Resolution، Ethernet، Serial Port، Wiring، PLC Driver و فایل پروژه EasyBuilder Pro مهم‌ترین اطلاعات موردنیاز هستند.
برای راهنمای خرید و دریافت قیمت HMI وینتک XE با شماره 03191091031 تماس بگیرید.
