HMI وینتک IP

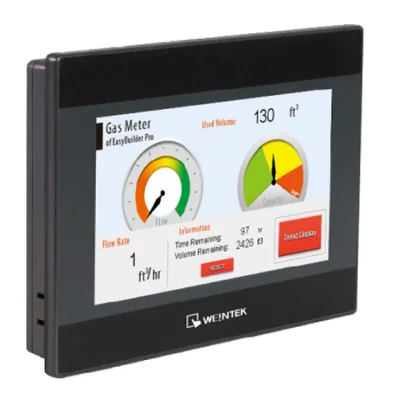

HMI وینتک IP خانواده‌ای از پنل‌های اپراتوری صنعتی شرکت Weintek است که سازنده نام آن را به‌صورت iP Series می‌نویسد. این تجهیزات برای ایجاد رابط گرافیکی میان اپراتور و PLC، اینورتر، کنترلر و سایر اجزای سیستم اتوماسیون استفاده می‌شوند. عبارت‌های اچ ام آی وینتک iP، تاچ پنل وینتک و پنل اپراتوری Weintek نیز نام‌های رایج این محصولات هستند.

در سبد فعلی سازنده، سری iP شامل سه مدل MT8052iP،‏ MT8072iP و MT8106iP است. این مدل‌ها به‌ترتیب نمایشگرهای 4.3"،‏ 7" و 10.1" دارند. تفاوت آن‌ها فقط در اندازه صفحه نیست و باید رزولوشن، پردازنده، پورت‌ها، ابعاد نصب و مصرف انرژی هر مدل نیز بررسی شود.

HMI وینتک IP چیست؟

HMI مخفف Human Machine Interface و به معنی رابط انسان و ماشین است. این تجهیز اطلاعات را از کنترلر دریافت می‌کند و به شکل عدد، نمودار، چراغ وضعیت، هشدار یا تصویر فرایند روی صفحه نمایش می‌دهد. اپراتور نیز از طریق صفحه لمسی می‌تواند فرمان‌های مجاز را وارد کند.

منطق اصلی کنترل ماشین معمولا در PLC اجرا می‌شود. HMI وظیفه نمایش اطلاعات، دریافت فرمان و مدیریت تعامل اپراتور با سیستم را بر عهده دارد. تجهیزات ایمنی مانند توقف اضطراری نباید فقط به دکمه گرافیکی روی HMI وابسته باشند.

پنل‌های iP دارای نمایشگر رنگی، تاچ مقاومتی چهار سیمه و طراحی مناسب نصب روی تابلو هستند. مدل‌های فعلی از Ethernet،‏ USB Host و درگاه‌های سریال پشتیبانی می‌کنند. ترکیب دقیق RS-232 و RS-485 در هر مدل متفاوت است.

کاربرد HMI وینتک IP

کاربرد HMI وینتک IP شامل نمایش وضعیت ماشین، تنظیم پارامترهای تولید و مدیریت هشدارها است. این سری می‌تواند در ماشین‌های بسته‌بندی، مونتاژ، چاپ، برش، تزریق و خطوط ساده تولید استفاده شود. انتخاب مدل باید با حجم پروژه و تعداد اطلاعات قابل نمایش هماهنگ باشد.

در یک دستگاه بسته‌بندی، HMI می‌تواند سرعت، شمارنده محصول، زمان کار و وضعیت سنسورها را نمایش دهد. اپراتور می‌تواند Recipe مناسب را انتخاب کند یا مقدارهای مجاز را تغییر دهد. سطح دسترسی کاربران باید برای محافظت از پارامترهای حساس تنظیم شود.

در تأسیسات صنعتی نیز می‌توان وضعیت پمپ، فن، شیر و تجهیزات اندازه‌گیری را روی HMI مشاهده کرد. مقادیر سنسورها مانند فشار، دما یا سیگنال 4–20mA ابتدا توسط PLC یا ماژول ورودی دریافت می‌شوند. مقدار پردازش‌شده سپس از طریق ارتباط صنعتی روی صفحه نمایش داده می‌شود.

وجود Ethernet امکان ارتباط شبکه‌ای با PLCهای سازگار را فراهم می‌کند. پورت‌های RS-232 و RS-485 نیز برای اتصال سریال به کنترلر، اینورتر یا سایر تجهیزات قابل استفاده هستند. نوع پروتکل و درایور باید پیش از اجرا بررسی شود.

مزایای پنل اپراتوری iP وینتک

وجود سه اندازه نمایشگر، امکان انتخاب پنل متناسب با فضای تابلو را فراهم می‌کند. مدل 4.3" برای فضاهای محدود مناسب است و مدل‌های 7" و 10.1" فضای بیشتری برای طراحی صفحه دارند. ابعاد صفحه باید با فاصله دید و تعداد اطلاعات هماهنگ باشد.

مدل‌های فعلی iP دارای طراحی باریک و نصب پنلی هستند. ایزولاسیون داخلی تغذیه نیز در مشخصات رسمی هر سه مدل درج شده است. قسمت جلویی آن‌ها در صورت نصب صحیح با NEMA4 و IP65 مطابقت دارد.

تمام مدل‌های فعلی دارای یک پورت Ethernet از نوع 10/100 Base-T و یک USB Host 2.0 هستند. ترکیب پورت‌های سریال میان مدل‌ها تفاوت دارد. این تنوع امکان اتصال به تجهیزات مختلف را فراهم می‌کند، اما باید محدودیت هر COM در دیتاشیت بررسی شود.

برنامه‌نویسی سری iP با EasyBuilder Pro انجام می‌شود. طبق اطلاعات وینتک، این نرم‌افزار بیش از 400 درایور PLC دارد و کتابخانه‌های گرافیکی و پروژه‌های نمونه را در اختیار طراح قرار می‌دهد. پشتیبانی واقعی از هر PLC باید در PLC Connection Guide کنترل شود. نرم‌افزار رسمی EasyBuilder Pro

انواع HMI وینتک IP

مدل MT8052iP

MT8052iP کوچک‌ترین مدل فعلی این سری است. این محصول نمایشگر 4.3" TFT با نور پس‌زمینه LED و رزولوشن 480×272 دارد. صفحه لمسی آن از نوع مقاومتی چهار سیمه است.

این مدل دارای پردازنده Dual-core RISC،‏ حافظه Flash برابر 256MB و حافظه RAM برابر 128MB است. یک پورت Ethernet و یک USB Host 2.0 نیز برای آن در نظر گرفته شده است. پورت‌های سریال شامل COM1 با RS-232/RS-485 2W/4W و COM3 با RS-485 2W هستند.

طبق اعلام سازنده، ارتباط MPI 187.5K از طریق حالت RS-485 2W در COM1 و COM3 پشتیبانی می‌شود؛ اما این دو مسیر نباید هم‌زمان استفاده شوند. این محدودیت باید هنگام طراحی ارتباط با PLC زیمنس در نظر گرفته شود.

ولتاژ ورودی MT8052iP برابر 24±20%VDC و مصرف آن 350mA@24VDC است. ابعاد خارجی دستگاه 128×102×32mm و ابعاد برش تابلو 119×93mm اعلام شده‌اند. دمای کار این مدل از 0 تا 55°C است. مشخصات رسمی MT8052iP

مدل MT8072iP

MT8072iP دارای نمایشگر 7" TFT با رزولوشن 800×480 و نور پس‌زمینه LED است. صفحه لمسی این مدل نیز از نوع مقاومتی چهار سیمه است. اندازه 7" برای بسیاری از ماشین‌آلات فضای کافی جهت نمایش اطلاعات اصلی فراهم می‌کند.

این مدل از پردازنده Quad-core RISC،‏ حافظه Flash برابر 256MB و حافظه RAM برابر 128MB استفاده می‌کند. یک Ethernet، یک USB Host 2.0،‏ COM1 با RS-232 و COM2 با RS-485 2W/4W دارد. ارتباط MPI 187.5K از طریق COM2 در حالت RS-485 2W پشتیبانی می‌شود.

ولتاژ تغذیه MT8072iP برابر 24±20%VDC و مصرف آن 350mA@24VDC است. ابعاد خارجی دستگاه 200.4×146.5×34mm و برش تابلو 192×138mm اعلام شده‌اند. درجه حفاظت اعلام‌شده برای قسمت جلو NEMA4/IP65 است.

سازنده برای واحدهایی که برچسب MT8072iP (V2) دارند، حداقل نرم‌افزار EasyBuilder Pro V6.10.01 را تعیین کرده است. بنابراین نسخه سخت‌افزاری و برچسب دستگاه باید قبل از انتقال پروژه بررسی شوند. مشخصات رسمی MT8072iP

مدل MT8106iP

MT8106iP بزرگ‌ترین مدل فعلی سری iP است. این مدل از نمایشگر 10.1" WVA با رزولوشن 1024×600 و زاویه دید گسترده استفاده می‌کند. صفحه لمسی آن مقاومتی چهار سیمه است.

پردازنده MT8106iP از نوع Quad-core RISC است. حافظه Flash برابر 256MB و حافظه RAM برابر 128MB اعلام شده‌اند. دستگاه یک پورت Ethernet و یک USB Host 2.0 دارد.

رابط‌های ارتباطی شامل COM2 با RS-485 2W/4W،‏ COM3 با RS-485 2W و ترکیبی از RS-232 در کانکتور دیگر هستند. طبق توضیح سازنده، وقتی COM1 و COM3 در حالت RS-232 هم‌زمان استفاده شوند، برای COM1 تنها سیگنال‌های Tx و Rx در دسترس هستند. این نکته باید هنگام اتصال تجهیزات سریال بررسی شود.

ولتاژ ورودی MT8106iP برابر 24±20%VDC و مصرف آن 400mA@24VDC است. ابعاد خارجی دستگاه 271×213×36.4mm و ابعاد Cutout برابر 260×202mm هستند. دمای کار مجاز نیز از 0 تا 55°C اعلام شده است. مشخصات رسمی MT8106iP

مقایسه اندازه‌های سری iP

مدل MT8052iP با نمایشگر 4.3" برای تابلوهای کوچک و صفحاتی با تعداد محدود پارامتر مناسب است. رزولوشن 480×272 آن فضای طراحی کمتری نسبت به دو مدل دیگر دارد. برای جلوگیری از شلوغی، اطلاعات باید میان چند صفحه تقسیم شوند.

مدل MT8072iP با نمایشگر 7" و رزولوشن 800×480 انتخاب متعادلی برای بسیاری از ماشین‌آلات است. این مدل فضای مناسبی برای نمایش کلیدهای گرافیکی، وضعیت‌ها و آلارم‌ها فراهم می‌کند. ابعاد برش آن باید پیش از ساخت تابلو کنترل شود.

مدل MT8106iP نمایشگر 10.1" با رزولوشن 1024×600 دارد. صفحه WVA و زاویه دید گسترده آن برای تابلوهایی مناسب است که اپراتور از زوایای مختلف به صفحه نگاه می‌کند. ابعاد بزرگ‌تر دستگاه به فضای نصب بیشتری نیاز دارد.

مشخصات HMI وینتک IP

هر سه مدل فعلی از صفحه لمسی مقاومتی چهار سیمه استفاده می‌کنند. این نوع تاچ با فشار مستقیم کار می‌کند و برای بسیاری از محیط‌های صنعتی مناسب است. عملکرد آن با نوع دستکش مورد استفاده باید در شرایط واقعی آزمایش شود.

حافظه Flash هر سه مدل 256MB و حافظه RAM آن‌ها 128MB است. مدل MT8052iP پردازنده Dual-core RISC دارد، اما MT8072iP و MT8106iP از پردازنده Quad-core RISC استفاده می‌کنند. حجم و پیچیدگی پروژه باید با ظرفیت سخت‌افزار هماهنگ باشد.

ولتاژ تغذیه هر سه مدل 24±20%VDC است. MT8052iP و MT8072iP مصرف 350mA@24VDC دارند و مقدار اعلام‌شده برای MT8106iP برابر 400mA@24VDC است. ظرفیت منبع تغذیه باید با درنظرگرفتن سایر مصرف‌کننده‌های تابلو محاسبه شود.

درجه حفاظت NEMA4/IP65 فقط برای قسمت جلویی و در شرایط نصب صحیح اعلام شده است. پشت دستگاه باید داخل تابلو مناسب قرار گیرد. آب‌بندی، گیره‌های نصب و کیفیت برش تابلو بر حفاظت نهایی اثر می‌گذارند.

ارتباط با PLC و تجهیزات صنعتی

وجود پورت فیزیکی به‌تنهایی برای برقراری ارتباط کافی نیست. درایور نرم‌افزاری، مدل PLC، آدرس‌دهی و تنظیمات شبکه باید با یکدیگر هماهنگ باشند. راهنمای رسمی PLC Connection Guide مرجع اصلی بررسی این سازگاری است. راهنمای ارتباط PLC وینتک

برای ارتباط RS-485 باید نوع 2W یا 4W مشخص شود. Baud Rate،‏ Parity،‏ Stop Bit و Station Number نیز باید در HMI و کنترلر یکسان باشند. جابه‌جایی A و B یا استفاده از توپولوژی نامناسب باعث قطع یا ناپایداری ارتباط می‌شود.

در شبکه Ethernet باید IP،‏ Subnet Mask و Gateway براساس معماری پروژه تنظیم شوند. آدرس تکراری می‌تواند ارتباط HMI یا PLC را مختل کند. بهتر است شبکه ماشین پیش از اتصال به شبکه کارخانه مستندسازی شود.

در اتصال به اینورتر، HMI معمولا از طریق PLC یا یک پروتکل ارتباطی مستقیم به درایو متصل می‌شود. پارامترهای قابل‌نوشتن باید محدود و دارای سطح دسترسی باشند. فرمان‌های حساس مانند Start و Stop باید با منطق ایمنی ماشین هماهنگ شوند.

راهنمای انتخاب HMI وینتک IP

انتخاب اندازه نمایشگر

نخست تعداد پارامترها، صفحات و کلیدهای موردنیاز را مشخص کنید. برای نمایش چند مقدار و فرمان ساده، مدل 4.3" قابل بررسی است. پروژه‌های دارای نمودار، آلارم‌های متعدد یا صفحات گرافیکی بزرگ به نمایشگر 7" یا 10.1" نیاز دارند.

فاصله اپراتور از صفحه و زاویه دید نیز مهم است. نمایشگر بزرگ‌تر خواندن اطلاعات را آسان‌تر می‌کند، اما فضای بیشتری روی تابلو اشغال خواهد کرد. رزولوشن باید هم‌زمان با اندازه صفحه بررسی شود.

بررسی ابعاد برش تابلو

ابعاد خارجی HMI با ابعاد Cutout متفاوت است. برای MT8052iP برش 119×93mm، برای MT8072iP برش 192×138mm و برای MT8106iP برش 260×202mm اعلام شده است. ساخت تابلو باید براساس نقشه مکانیکی آخرین دیتاشیت انجام شود.

در پروژه جایگزینی، اندازه صفحه یکسان به معنی تطابق برش نیست. محل کانکتورها و فضای پشت دستگاه نیز ممکن است متفاوت باشد. پیش از سفارش باید عکس و اندازه دقیق تابلو موجود بررسی شوند.

بررسی پورت‌های ارتباطی

تعداد تجهیزاتی که باید هم‌زمان به HMI متصل شوند مشخص کنید. نوع RS-232،‏ RS-485 یا Ethernet هر دستگاه نیز باید معلوم باشد. در صورت استفاده از چند ارتباط سریال، محدودیت اشتراک COMها بررسی شود.

MT8072iP ترکیب ساده‌تری از COM1 و COM2 دارد. MT8052iP و MT8106iP حالت‌های ارتباطی بیشتری ارائه می‌کنند، اما محدودیت‌هایی نیز در استفاده هم‌زمان دارند. انتخاب باید براساس نقشه واقعی شبکه انجام شود.

بررسی نرم‌افزار و نسخه سخت‌افزار

مدل HMI باید هنگام ساخت پروژه در EasyBuilder Pro به‌درستی انتخاب شود. استفاده از مدل نزدیک یا رزولوشن مشابه می‌تواند باعث خطای انتقال یا به‌هم‌ریختن صفحات شود. نسخه نرم‌افزار نیز باید با سخت‌افزار دستگاه سازگار باشد.

برای MT8072iP (V2)، حداقل نسخه EasyBuilder Pro V6.10.01 لازم است. این الزام برای همه نسخه‌های سخت‌افزاری سری قابل تعمیم نیست. برچسب دستگاه و دیتاشیت همان نسخه باید بررسی شوند.

بررسی دسترسی از راه دور

در مشخصات مدل‌های فعلی، EasyAccess 2.0 به‌صورت اختیاری درج شده است. وجود Ethernet به معنی فعال‌بودن مجوز دسترسی راه دور نیست. وضعیت لایسنس، نسخه سیستم‌عامل HMI و الزامات امنیتی شبکه باید کنترل شوند.

EasyAccess 2.0 برای عیب‌یابی، به‌روزرسانی پروژه و PLC Pass-through طراحی شده است. فعال‌سازی آن باید با سیاست امنیت شبکه کارخانه هماهنگ باشد. سطح دسترسی کاربران و حفاظت از حساب‌ها اهمیت زیادی دارد. اطلاعات رسمی EasyAccess 2.0

برنامه‌نویسی HMI وینتک iP

طراحی پروژه در EasyBuilder Pro انجام می‌شود. طراح می‌تواند صفحات گرافیکی، آلارم، Trend،‏ Recipe،‏ Data Log و حساب‌های کاربری را براساس قابلیت مدل ایجاد کند. پیچیدگی پروژه باید با حافظه و توان پردازشی HMI هماهنگ باشد.

قبل از انتقال برنامه، مدل هدف و رزولوشن صفحه بررسی شوند. ارتباط PLC را می‌توان ابتدا با چند تگ محدود آزمایش کرد. پس از تأیید خواندن و نوشتن، سایر صفحات و قابلیت‌ها فعال شوند.

از فایل قابل‌ویرایش پروژه و نسخه نصب‌شده روی HMI پشتیبان تهیه کنید. رمز پروژه و تنظیمات امنیتی نیز باید در محل امن نگهداری شوند. نبود فایل اصلی می‌تواند تعویض یا توسعه HMI را دشوار کند.

نصب و راه‌اندازی HMI وینتک IP

برش تابلو باید دقیق و بدون لبه‌های آسیب‌زننده ایجاد شود. نوار آب‌بندی باید کامل روی سطح قرار گیرد و گیره‌ها به‌صورت یکنواخت بسته شوند. فشار بیش از حد می‌تواند به بدنه یا نمایشگر آسیب بزند.

تغذیه 24VDC باید پایدار و دارای ظرفیت کافی باشد. سیم‌کشی ارت و منبع تغذیه باید مطابق دستورالعمل نصب انجام شود. کابل‌های ارتباطی نباید در کنار خروجی اینورتر یا کابل‌های پرنویز عبور کنند.

برای RS-485 از کابل مناسب و شیلددار استفاده شود. توپولوژی باس، مقاومت انتهایی و اتصال شیلد باید براساس طراحی شبکه انجام شوند. انشعاب‌های بلند می‌توانند ارتباط را ناپایدار کنند.

پس از نصب، تمام نقاط صفحه لمسی آزمایش شوند. آلارم‌ها، Recipeها، کاربران و فرمان‌های قابل‌نوشتن نیز باید کنترل شوند. واکنش پروژه هنگام قطع PLC یا شبکه نباید نادیده گرفته شود.

تجهیزات جانبی سری iP

منبع تغذیه 24VDC، کابل Ethernet و کابل‌های RS-232 یا RS-485 از تجهیزات متداول هستند. نوع کانکتور و نقشه پین باید با مدل HMI و دستگاه مقابل تطبیق داده شوند. استفاده از کابل اشتباه ممکن است به ارتباط یا سخت‌افزار آسیب بزند.

حافظه USB می‌تواند در قابلیت‌های پشتیبانی‌شده برای انتقال یا ذخیره اطلاعات استفاده شود. هر سه مدل فعلی یک USB Host 2.0 دارند، اما شیار کارت حافظه برای آن‌ها اعلام نشده است. نوع و ظرفیت حافظه باید طبق راهنمای نرم‌افزار انتخاب شود.

سوئیچ صنعتی، روتر و تجهیزات دسترسی از راه دور ممکن است در پروژه‌های شبکه‌ای لازم باشند. مجوز EasyAccess 2.0 نیز در صورت نیاز باید جداگانه بررسی شود. این تجهیزات بخشی از خود HMI نیستند.

قیمت HMI وینتک IP

قیمت HMI وینتک IP به مدل و اندازه نمایشگر بستگی دارد. تفاوت پردازنده، رزولوشن، ابعاد، پورت‌های ارتباطی و موجودی بازار نیز بر قیمت اثر می‌گذارد. مقایسه قیمت باید براساس کد کامل محصول انجام شود.

هزینه کل پروژه ممکن است شامل منبع تغذیه، کابل ارتباطی، تجهیزات شبکه و برنامه‌نویسی باشد. در پروژه جایگزینی، اصلاح برش تابلو یا تبدیل برنامه نیز هزینه جداگانه دارد. قیمت سخت‌افزار به‌تنهایی هزینه کامل راه‌اندازی را نشان نمی‌دهد.

در فروش HMI وینتک IP باید نسخه سخت‌افزاری دستگاه نیز مشخص شود. این موضوع برای مدلی مانند MT8072iP (V2) اهمیت دارد؛ زیرا حداقل نسخه نرم‌افزار آن تعیین شده است. کد و برچسب دستگاه باید با پیش‌فاکتور مطابقت داشته باشند.

خرید HMI وینتک IP

برای خرید HMI وینتک IP ابتدا اندازه صفحه، ابعاد Cutout و نوع ارتباط PLC را مشخص کنید. تعداد پورت‌های سریال، نیاز به Ethernet و نسخه EasyBuilder Pro نیز باید بررسی شوند. در پروژه جایگزینی، عکس پلاک HMI قدیمی و فایل برنامه اطلاعات مهمی هستند.

مشخصات HMI وینتک IP باید از دیتاشیت کد دقیق محصول استخراج شود. تفاوت در تخصیص پورت‌ها می‌تواند روی کابل‌کشی و برنامه تأثیر بگذارد. انتخاب تنها براساس ابعاد نمایشگر احتمال خطا را افزایش می‌دهد.

برای راهنمای خرید و دریافت قیمت HMI وینتک IP با شماره 03191091031 تماس بگیرید.
