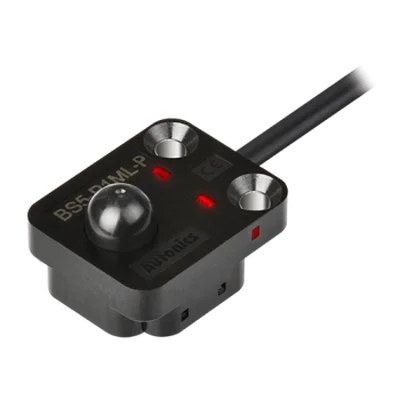

سنسور نوری

سنسور نوری یا Photoelectric Sensor تجهیزی برای تشخیص بدون تماس اجسام است. این حسگر با ارسال نور و بررسی نور دریافتی، حضور یا عبور هدف را تشخیص می دهد. خروجی آن می تواند به PLC، رله، شمارنده یا کنترلر ماشین متصل شود.

سنسور نوری با نام هایی مانند فتوسل، چشم الکترونیکی، سنسور فتوالکتریک و چشم نوری صنعتی نیز شناخته می شود. این محصول در انواع دوطرفه، آینه ای و انعکاسی مستقیم عرضه می شود. هر نوع برای شرایط نصب و هدف مشخصی مناسب است.

برخلاف سنسور القایی، عملکرد سنسور نوری به فلزی بودن هدف وابسته نیست. پلاستیک، شیشه، چوب، کاغذ، فلز و بسیاری از مواد دیگر قابل تشخیص هستند. بااین حال، رنگ، شفافیت و میزان بازتاب سطح می توانند بر عملکرد بعضی مدل ها اثر بگذارند.

سنسور نوری چیست و چگونه کار می کند؟

سنسور نوری دارای منبع نور و مدار دریافت کننده است. منبع می تواند نور قرمز مرئی، مادون قرمز یا در مدل های تخصصی نور لیزر باشد. انتخاب منبع نور به اندازه هدف، فاصله و شرایط کاربرد بستگی دارد.

نور از بخش فرستنده به سمت هدف، رفلکتور یا گیرنده جداگانه ارسال می شود. ورود جسم می تواند مسیر نور را قطع کند یا مقدار نور بازتابی را تغییر دهد. مدار داخلی این تغییر را پردازش و خروجی را سوئیچ می کند.

خروجی سنسور معمولا یک سیگنال دیجیتال PNP یا NPN است. بعضی مدل ها خروجی Push-Pull، رله ای یا ارتباط IO-Link دارند. مشخصات خروجی باید با ورودی دستگاه مقصد سازگار باشد.

سنسور نوری معمولی یک تجهیز ایمنی محسوب نمی شود. استفاده از آن برای حفاظت اپراتور در ماشین خطرناک مجاز نیست. برای این کاربرد باید پرده نوری یا حسگر دارای تاییدیه ایمنی انتخاب شود.

کاربرد سنسور نوری در اتوماسیون صنعتی

سنسور نوری برای تشخیص حضور محصول روی نوار نقاله کاربرد گسترده دارد. عبور هر محصول باعث تغییر خروجی و ارسال سیگنال به PLC می شود. این سیگنال می تواند برای شمارش، توقف یا جداسازی استفاده شود.

در دستگاه بسته بندی، فتوسل وجود بسته یا محصول را کنترل می کند. کنترلر براساس سیگنال سنسور عملیات برش، دوخت یا چاپ را اجرا می کند. سرعت پاسخ سنسور باید با سرعت خط هماهنگ باشد.

در خطوط مونتاژ، سنسور موقعیت قطعه را پیش از شروع عملیات بررسی می کند. نبود قطعه می تواند از حرکت ابزار یا جک جلوگیری کند. این روش خطای تولید و آسیب تجهیزات را کاهش می دهد.

در انبارهای خودکار، حسگر نوری برای کنترل حضور کارتن یا پالت استفاده می شود. مدل دوطرفه یا رفلکتوری برای دهانه های بزرگ قابل بررسی است. محل نصب باید از ضربه و جابه جایی محافظت شود.

کاربردهای رایج سنسور نوری عبارت اند از:

• تشخیص محصول روی نوار نقاله
• شمارش قطعات
• کنترل حضور کارتن و بسته
• تشخیص موقعیت قطعه
• کنترل ورود و خروج محصول
• تشخیص بطری و ظرف
• کنترل ارتفاع یا فاصله در مدل های مناسب
• تشخیص لبه ورق یا رول
• کنترل عملیات چاپ و برش
• استفاده در دستگاه بسته بندی
• کنترل خطوط مونتاژ
• استفاده در سیستم های انبار خودکار
• تشخیص قطعات کوچک
• کنترل پر بودن مسیر انتقال
• تشخیص اجسام شفاف با مدل مخصوص

در شمارش سریع، فرکانس سوئیچینگ و زمان پاسخ اهمیت دارند. اگر محصول کوچک باشد، مدت حضور آن در میدان نور کوتاه خواهد بود. سنسور و ورودی PLC باید بتوانند این پالس را دریافت کنند.

مزایای استفاده از سنسور نوری

تشخیص بدون تماس مهم ترین مزیت سنسور نوری است. حسگر برای عمل کردن به جسم برخورد نمی کند. در نتیجه، استهلاک مکانیکی و احتمال آسیب به محصول کاهش می یابد.

این سنسورها می توانند طیف گسترده ای از مواد را تشخیص دهند. محدودیت آنها فقط به اجسام فلزی مربوط نیست. نوع اپتیکی مناسب باید براساس رنگ و شفافیت هدف انتخاب شود.

برد تشخیص مدل های دوطرفه و رفلکتوری می تواند برای دهانه های بزرگ مناسب باشد. مدل های کامپکت نیز در فضاهای کوچک نصب می شوند. تنوع شکل و عملکرد، انتخاب را برای ماشین های مختلف ساده می کند.

زمان پاسخ کوتاه، امکان شمارش و تشخیص محصولات سریع را فراهم می کند. مقدار دقیق فرکانس پاسخ به کد محصول بستگی دارد. سرعت بالا نباید برای تمام سنسورهای نوری فرض شود.

امکان تنظیم حساسیت و Teach-in نیز در بسیاری از مدل ها وجود دارد. این قابلیت به تطبیق سنسور با هدف و پس زمینه کمک می کند. برخی مدل ها از IO-Link برای تنظیم و عیب یابی پشتیبانی می کنند.

انواع سنسور نوری

انواع سنسور نوری براساس مسیر ارسال و دریافت نور دسته بندی می شوند. سه ساختار اصلی شامل دوطرفه، رفلکتوری و انعکاسی مستقیم هستند. مدل های حذف پس زمینه و تشخیص اجسام شفاف نیز برای کاربردهای تخصصی استفاده می شوند.

سنسور نوری دوطرفه

سنسور دوطرفه یا Through-beam دارای فرستنده و گیرنده جداگانه است. این دو بخش در مقابل یکدیگر نصب می شوند. جسم با عبور میان آنها مسیر نور را قطع می کند.

این ساختار معمولا برد و حاشیه عملکرد بالایی ارائه می دهد. رنگ و میزان بازتاب هدف نیز تاثیر کمتری بر تشخیص دارند. هدف فقط باید بخش کافی از پرتو موثر را مسدود کند.

نیاز به سیم کشی در دو طرف مسیر از محدودیت های این مدل است. فرستنده و گیرنده باید به درستی هم راستا شوند. لرزش سازه می تواند باعث جابه جایی محور نوری شود.

سنسور دوطرفه برای نوار نقاله، دهانه بزرگ و اجسام تیره مناسب است. برای تشخیص جسم بسیار کوچک باید قطر پرتو بررسی شود. عبور جسمی کوچک تر از پرتو ممکن است نور کافی را قطع نکند.

سنسور نوری رفلکتوری

سنسور رفلکتوری یا Retro-reflective فرستنده و گیرنده را در یک بدنه دارد. نور به سمت رفلکتور ارسال و دوباره به سنسور بازگردانده می شود. جسم با قرار گرفتن میان سنسور و رفلکتور، مسیر نور را قطع می کند.

این مدل فقط به سیم کشی در یک طرف نیاز دارد. در طرف دیگر مسیر، یک رفلکتور نصب می شود. کیفیت و اندازه رفلکتور باید با فاصله و مدل سنسور هماهنگ باشند.

سطوح براق ممکن است نور را مانند رفلکتور بازگردانند. برای اجسام براق، مدل پلاریزه انتخاب مناسب تری است. فیلتر پلاریزه به تشخیص تفاوت میان رفلکتور و بازتاب عادی کمک می کند.

سنسور آینه ای پلاریزه نیز برای تمام اجسام شفاف مناسب نیست. بطری، شیشه یا فیلم شفاف نور کمی را کاهش می دهند. برای چنین کاربردی باید مدل مخصوص اجسام شفاف انتخاب شود.

سنسور نوری انعکاسی مستقیم

سنسور انعکاسی مستقیم یا Diffuse-reflective نور را به سمت هدف ارسال می کند. گیرنده همان سنسور، نور بازتاب شده از سطح جسم را دریافت می کند. این مدل به گیرنده جدا یا رفلکتور نیاز ندارد.

نصب ساده، مزیت اصلی سنسور انعکاسی است. سنسور در یک طرف مسیر قرار می گیرد و مستقیم به سمت هدف تنظیم می شود. فضای پشت هدف می تواند روی عملکرد اثر بگذارد.

رنگ و جنس سطح در مقدار نور بازتابی موثر هستند. جسم سفید یا براق معمولا نور بیشتری باز می گرداند. جسم سیاه، مات یا زاویه دار ممکن است از فاصله کمتری تشخیص داده شود.

فاصله نامی این سنسورها معمولا با هدف استاندارد تعیین می شود. فاصله واقعی برای محصول اصلی ممکن است متفاوت باشد. آزمایش با کم بازتاب ترین نمونه ضروری است.

سنسور نوری حذف پس زمینه

سنسور Background Suppression هدف را در محدوده تنظیم شده تشخیص می دهد و پس زمینه دورتر را نادیده می گیرد. این ویژگی برای نصب مقابل دیواره، تسمه یا بخش ثابت ماشین مفید است. نقطه قطع باید میان هدف و پس زمینه تنظیم شود.

مدل حذف پس زمینه معمولا نسبت به سنسور Diffuse معمولی تاثیر کمتری از رنگ هدف می پذیرد. بااین حال، شکل، زاویه و بازتاب سطح همچنان قابل توجه هستند. محدوده عملکرد باید با نمونه واقعی آزمایش شود.

در برخی محصولات، فاصله قطع با پتانسیومتر یا Teach-in تنظیم می شود. مدل های پیشرفته ممکن است مقدار فاصله را نیز ارائه دهند. وجود خروجی اندازه گیری در همه سنسورهای حذف پس زمینه قطعی نیست.

سنسور نوری حذف پیش زمینه

Foreground Suppression برای نادیده گرفتن اجسام نزدیک تر از محدوده تعیین شده استفاده می شود. این روش در کاربردهایی مفید است که یک مانع ثابت نزدیک سنسور وجود دارد. هدف اصلی باید در محدوده تنظیم شده باقی بماند.

حذف پیش زمینه با حذف پس زمینه تفاوت دارد. انتخاب اشتباه می تواند باعث تشخیص ناپایدار شود. نمودار عملکرد همان مدل باید بررسی شود.

سنسور نوری تشخیص اجسام شفاف

اجسام شفاف تنها بخش کمی از نور را جذب یا منحرف می کنند. سنسور معمولی ممکن است بطری شیشه ای یا فیلم شفاف را به خوبی تشخیص ندهد. مدل مخصوص اجسام شفاف برای تشخیص کاهش محدود شدت نور طراحی می شود.

در بسیاری از کاربردها از سنسور رفلکتوری مخصوص اجسام شفاف استفاده می شود. حساسیت بالا و مدار جبران آلودگی می توانند پایداری را بهتر کنند. نوع شیشه، ضخامت و انحنای محصول نیز تاثیر دارند.

تشخیص بطری خالی و پر ممکن است رفتار متفاوتی داشته باشد. مایع داخل بطری مسیر نور را تغییر می دهد. آزمایش باید با تمام وضعیت های محصول انجام شود.

سنسور نوری برای اجسام براق

سطوح فلزی صیقلی یا پلاستیک براق می توانند نور را در جهت خاص منعکس کنند. تغییر زاویه محصول ممکن است شدت نور دریافتی را به شدت تغییر دهد. مدل و زاویه نصب باید با دقت انتخاب شوند.

برای سنسور Diffuse، نصب با زاویه مناسب می تواند بازتاب مستقیم را کنترل کند. در ساختار رفلکتوری، استفاده از نوع پلاریزه قابل بررسی است. هیچ راهکار واحدی برای تمام سطوح براق وجود ندارد.

سنسور نوری برای اجسام تیره

جسم سیاه یا مات نور کمی به سنسور باز می گرداند. سنسور انعکاسی ساده ممکن است فاصله تشخیص کوتاه تری داشته باشد. استفاده از مدل حذف پس زمینه پیشرفته یا ساختار دوطرفه می تواند مناسب تر باشد.

در سنسور دوطرفه، رنگ هدف تاثیر محدودی دارد. جسم با قطع مسیر نور تشخیص داده می شود. ابعاد جسم نسبت به قطر پرتو همچنان مهم هستند.

سنسور نوری استوانه ای

مدل استوانه ای معمولا بدنه رزوه دار M18 یا اندازه مشابه دارد. نصب آن با مهره روی براکت انجام می شود. این شکل برای جایگزینی و تنظیم مکانیکی ساده مناسب است.

جهت خروج کابل، طول بدنه و محل لنز باید بررسی شوند. دو سنسور استوانه ای مشابه ممکن است اصول عملکرد متفاوتی داشته باشند. کد کامل محصول باید مبنای انتخاب باشد.

سنسور نوری مکعبی و کامپکت

مدل های مکعبی در اندازه های مختلف تولید می شوند. این ساختار فضای بیشتری برای لنز، کلید تنظیم و نشانگرها فراهم می کند. مدل های مینیاتوری نیز برای نقاط محدود مناسب هستند.

نحوه نصب از جلو، کنار یا با براکت به طراحی بدنه بستگی دارد. محل پیچ نباید به بدنه فشار نامتقارن وارد کند. براکت باید در برابر لرزش مقاومت کافی داشته باشد.

تفاوت Light-on و Dark-on

Light-on یا Light Operate به حالتی گفته می شود که خروجی با دریافت نور فعال می شود. Dark-on یا Dark Operate زمانی خروجی را فعال می کند که نور کافی دریافت نشود. معنی حضور هدف در این دو حالت به روش تشخیص بستگی دارد.

در سنسور دوطرفه و رفلکتوری، حضور جسم معمولا پرتو را قطع می کند. بنابراین حالت Dark-on می تواند با حضور هدف مرتبط باشد. در سنسور Diffuse، حضور جسم نور را به گیرنده باز می گرداند و Light-on کاربرد رایجی دارد.

برخی سنسورها امکان انتخاب Light-on و Dark-on دارند. در مدل های دیگر، حالت خروجی با کد محصول تعیین می شود. منطق PLC باید با وضعیت انتخاب شده هماهنگ باشد.

Light-on و Dark-on با NO و NC کاملا یکسان نیستند. یکی رفتار اپتیکی و دیگری وضعیت مدار خروجی را توصیف می کند. تعریف دقیق باید از نمودار عملکرد سازنده بررسی شود.

خروجی PNP و NPN در سنسور نوری

خروجی PNP هنگام فعال شدن، خروجی را به ولتاژ مثبت تغذیه متصل می کند. این نوع باید به ورودی سازگار PLC متصل شود. وضعیت Common ورودی اهمیت زیادی دارد.

خروجی NPN در زمان فعال شدن، مسیر خروجی را به مرجع منفی متصل می کند. این مدل نیز به ورودی مناسب نیاز دارد. اتصال خروجی NPN به ورودی ناسازگار باعث دریافت نشدن فرمان می شود.

بعضی سنسورها هر دو خروجی PNP و NPN یا خروجی Push-Pull دارند. وجود این قابلیت باید در مشخصات همان مدل تایید شود. هیچ خروجی نباید بدون بررسی مستقیم جایگزین نوع دیگر شود.

در بسیاری از مدل های سه سیمه DC، سیم قهوه ای برای مثبت، آبی برای منفی و مشکی برای خروجی استفاده می شود. مدل چهار سیمه می تواند خروجی یا عملکرد اضافه داشته باشد. نقشه کد محصول همیشه اولویت دارد.

مشخصات سنسور نوری

مشخصات سنسور نوری باید براساس نوع هدف، فاصله و کنترلر بررسی شوند. فقط برد اعلام شده برای انتخاب کافی نیست. روش تشخیص و حاشیه عملکرد اهمیت بیشتری دارند.

مهم ترین مشخصات فنی سنسور نوری عبارت اند از:

• روش Through-beam، Retro-reflective یا Diffuse
• فاصله یا برد تشخیص
• نوع و رنگ منبع نور
• اندازه لکه نوری
• حداقل اندازه جسم قابل تشخیص
• زمان پاسخ
• فرکانس سوئیچینگ
• خروجی PNP، NPN یا Push-Pull
• حالت Light-on یا Dark-on
• ولتاژ تغذیه
• حداکثر جریان خروجی
• روش تنظیم پتانسیومتری یا Teach-in
• قابلیت حذف پس زمینه
• قابلیت تشخیص اجسام شفاف
• نوع کابل یا کانکتور
• درجه حفاظت
• محدوده دمای کاری
• مقاومت در برابر نور محیط
• امکان جلوگیری از تداخل متقابل
• ارتباط IO-Link
• جنس بدنه و لنز
• حفاظت اتصال کوتاه و پلاریته معکوس

درجه حفاظت IP تنها مقاومت در برابر ورود آب و گردوغبار را مشخص می کند. مقاومت در برابر روغن، شوینده و مواد شیمیایی به جنس بدنه و آب بندی وابسته است. محیط نصب باید با مشخصات کامل محصول تطبیق داده شود.

فاصله تشخیص سنسور نوری

در مدل دوطرفه، فاصله تشخیص میان فرستنده و گیرنده اندازه گیری می شود. در مدل رفلکتوری، این فاصله میان سنسور و رفلکتور است. مدل Diffuse فاصله سنسور تا هدف استاندارد را اعلام می کند.

فاصله درج شده برای مدل Diffuse با رنگ و جنس هدف تغییر می کند. کاغذ سفید استاندارد معمولا مبنای اندازه گیری برخی محصولات است. هدف سیاه ممکن است برد کمتری ایجاد کند.

برد حداکثری همیشه نقطه مناسب نصب نیست. گردوغبار، لرزش و تغییر دما می توانند حاشیه دریافت نور را کاهش دهند. بهتر است سنسور با ذخیره نوری کافی کار کند.

در مدل رفلکتوری، اندازه و نوع رفلکتور روی برد اثر دارد. استفاده از رفلکتور نامناسب می تواند فاصله و پایداری را کاهش دهد. رفلکتور باید برای همان خانواده سنسور انتخاب شود.

زمان پاسخ و فرکانس سوئیچینگ

زمان پاسخ مشخص می کند سنسور با چه سرعتی تغییر هدف را تشخیص می دهد. این پارامتر برای قطعات کوچک و خطوط سریع اهمیت دارد. سرعت پاسخ پایین ممکن است باعث از دست رفتن بعضی محصولات شود.

فرکانس سوئیچینگ تعداد عملکرد قابل تشخیص در هر ثانیه را محدود می کند. مدت حضور جسم در پرتو باید از زمان پاسخ بیشتر باشد. زمان اسکن PLC نیز در ثبت سیگنال نقش دارد.

برای انتخاب سنسور شمارش، سرعت نوار و طول محصول محاسبه شوند. فاصله میان قطعات نیز اهمیت دارد. استفاده از ورودی High-speed در PLC ممکن است ضروری باشد.

سری ها و خانواده های رایج سنسور نوری

OMRON خانواده های مختلفی مانند E3Z، E3FA، E3FB و E3JK را در گروه سنسور نوری عرضه می کند. در این خانواده ها مدل های دوطرفه، رفلکتوری و انعکاسی وجود دارند. نوع تغذیه و خروجی در هر کد متفاوت است.

SICK خانواده های W4F، W12، W16، G6 و GR18 را برای کاربردهای فتوالکتریک ارائه می کند. بعضی سری ها در مدل های کامپکت و برخی با بدنه استوانه ای عرضه می شوند. قابلیت حذف پس زمینه یا تشخیص شفافیت به نسخه محصول بستگی دارد.

ifm خانواده های O5، O6 و O8 را در گروه سنسورهای نوری دارد. مدل های Through-beam، Retro-reflective و Diffuse در این مجموعه دیده می شوند. برخی نسخه ها از IO-Link پشتیبانی می کنند.

Banner خانواده های QS18 و QS30 را برای کاربردهای عمومی و فاصله بلند عرضه می کند. این خانواده ها شامل روش های تشخیص مختلف هستند. نوع خروجی و روش تنظیم باید از کد کامل استخراج شود.

KEYENCE نیز خانواده های مختلف سنسور نوری با ساختار بازتابی و دوطرفه ارائه می کند. بعضی مدل ها برای اجسام شفاف یا هدف کم بازتاب طراحی شده اند. قابلیت یک مدل را نباید به کل محصولات برند تعمیم داد.

معرفی این سری ها به معنای موجود بودن تمام کدها نیست. موجودی و قیمت سنسور نوری باید جداگانه استعلام شود. انتخاب جایگزین نیز باید بر اساس مشخصات کامل انجام شود.

راهنمای انتخاب سنسور نوری

ابتدا باید نوع جسم و رفتار نوری آن مشخص شود. رنگ، شفافیت، اندازه، شکل و میزان براق بودن اهمیت دارند. کم بازتاب ترین و کوچک ترین نمونه باید مبنای آزمایش باشد.

سپس روش تشخیص انتخاب شود. برای بیشترین پایداری و امکان سیم کشی دو طرف، مدل Through-beam مناسب است. اگر سیم کشی فقط از یک طرف ممکن باشد، مدل رفلکتوری بررسی می شود.

برای نصب بدون رفلکتور، مدل Diffuse قابل استفاده است. اگر پس زمینه نزدیک هدف قرار دارد، حذف پس زمینه اهمیت پیدا می کند. فاصله هدف و پس زمینه باید اختلاف کافی داشته باشند.

در تشخیص بطری یا فیلم شفاف، سنسور مخصوص شفافیت لازم است. افزایش حساسیت یک سنسور معمولی همیشه نتیجه پایدار ایجاد نمی کند. آلودگی لنز می تواند تنظیم بسیار حساس را مختل کند.

نوع خروجی باید با ورودی PLC هماهنگ باشد. PNP، NPN، Light-on و Dark-on باید پیش از سفارش تعیین شوند. ولتاژ تغذیه و حداکثر جریان خروجی نیز بررسی شوند.

سرعت خط و اندازه محصول مرحله بعدی هستند. فرکانس سوئیچینگ باید از نرخ عبور محصولات بیشتر باشد. کنترلر نیز باید پالس کوتاه سنسور را دریافت کند.

شرایط محیطی در انتخاب نهایی نقش دارند. گردوغبار، روغن، بخار، شست وشو و نور شدید می توانند عملکرد را تغییر دهند. مدل مناسب باید برای محیط واقعی انتخاب شود.

نصب سنسور نوری دوطرفه

فرستنده و گیرنده باید دقیقا روبه روی یکدیگر نصب شوند. ابتدا فاصله و سپس زاویه تنظیم شود. نشانگر دریافت نور برای یافتن بهترین هم ترازی کاربرد دارد.

سنسور نباید فقط در مرز دریافت نور تنظیم شود. حرکت براکت یا لرزش ماشین می تواند ارتباط نوری را قطع کند. مرکز ناحیه دریافت پایدار، محل مناسب تری است.

کابل فرستنده و گیرنده باید طبق نقشه متصل شود. بعضی فرستنده ها فقط تغذیه دارند، اما برخی ورودی تست نیز ارائه می کنند. وظیفه هر سیم باید از روی دیتاشیت کنترل شود.

نصب سنسور نوری رفلکتوری

سنسور باید به مرکز رفلکتور نشانه گیری شود. اندازه رفلکتور باید با فاصله نصب هماهنگ باشد. رفلکتور کوچک در فاصله زیاد، حاشیه عملکرد را کاهش می دهد.

برای اجسام براق، سنسور و رفلکتور با زاویه صحیح نصب شوند. مدل پلاریزه نیز باید انتخاب شود. بازتاب مستقیم هدف نباید با بازتاب رفلکتور اشتباه گرفته شود.

فاصله حداقل میان سنسور و رفلکتور در بعضی ساختارها اهمیت دارد. نصب بسیار نزدیک ممکن است ناحیه کور ایجاد کند. محدوده مجاز همان مدل باید بررسی شود.

نصب سنسور نوری انعکاسی

سنسور Diffuse مستقیم به سمت مسیر هدف قرار می گیرد. هدف در دورترین موقعیت واقعی آزمایش شود. نمونه تیره و کم بازتاب برای تنظیم اولیه مناسب است.

پس زمینه بدون حضور هدف نیز بررسی شود. سنسور نباید دیواره یا تسمه را به عنوان محصول تشخیص دهد. در صورت مشکل باید حساسیت، زاویه یا نوع حسگر تغییر کند.

سطوح براق بهتر است با زاویه مناسب نسبت به محور نور قرار گیرند. بازتاب مستقیم می تواند گیرنده را اشباع کند. تغییر کوچک زاویه گاهی پایداری را بهتر می کند.

تنظیم و Teach-in سنسور نوری

بعضی سنسورها با پتانسیومتر تنظیم می شوند. در مدل های دیجیتال، دکمه Teach یا ارتباط IO-Link استفاده می شود. روش دقیق تنظیم به سری محصول بستگی دارد.

در Teach یک نقطه، هدف در محل موردنظر قرار می گیرد و نقطه سوئیچ ثبت می شود. در Teach دو نقطه، وضعیت هدف و پس زمینه جداگانه آموزش داده می شوند. این روش می تواند حاشیه مناسب تری ایجاد کند.

پس از تنظیم، سنسور با تمام نمونه های محصول آزمایش شود. محصول تمیز، کثیف، تیره و روشن می توانند پاسخ متفاوتی داشته باشند. تنظیم تنها با یک نمونه ایده آل کافی نیست.

قفل تنظیمات در مدل های دارای این قابلیت فعال شود. این کار از تغییر ناخواسته پارامترها جلوگیری می کند. مقدار تنظیم شده نیز برای نگهداری ثبت شود.

تداخل میان چند سنسور نوری

چند سنسور نزدیک می توانند نور یکدیگر را دریافت کنند. این وضعیت ممکن است خروجی ناپایدار ایجاد کند. فاصله، زاویه و جهت نصب باید اصلاح شوند.

در مدل دوطرفه می توان جهت فرستنده و گیرنده های مجاور را به صورت متناوب تغییر داد. بعضی محصولات قابلیت جلوگیری از تداخل داخلی دارند. محدودیت تعداد سنسورهای نزدیک باید از مشخصات بررسی شود.

نور خورشید، چراغ قوی و نور دوربین نیز ممکن است بر حسگر اثر بگذارند. مقاومت در برابر نور محیط در مدل ها متفاوت است. محافظ نوری یا تغییر زاویه می تواند کمک کننده باشد.

نگهداری و عیب یابی سنسور نوری

لنز سنسور و رفلکتور باید تمیز نگه داشته شوند. گردوغبار، روغن و بخار شدت نور دریافتی را کاهش می دهند. تمیزکاری باید با ماده سازگار با جنس لنز انجام شود.

اگر سنسور بدون حضور هدف فعال است، پس زمینه و حساسیت بررسی شوند. بازتاب سطح براق نیز می تواند علت باشد. زاویه نصب و حالت Light-on یا Dark-on کنترل شوند.

اگر هدف تشخیص داده نمی شود، هم ترازی و فاصله بررسی شوند. آلودگی لنز یا رفلکتور نیز احتمال دارد. ولتاژ تغذیه و نشانگر دریافت نور باید کنترل شوند.

اگر LED سنسور تغییر می کند ولی PLC فرمان نمی گیرد، خروجی و سیم کشی بررسی شوند. احتمال ناسازگاری PNP و NPN وجود دارد. ولتاژ خروجی در هر دو وضعیت اندازه گیری شود.

براکت های نصب باید دوره ای کنترل شوند. ضربه و لرزش می توانند محور نور را جابه جا کنند. پس از هر تعمیر مکانیکی، عملکرد سنسور دوباره آزمایش شود.

تجهیزات جانبی سنسور نوری

براکت نصب از مهم ترین تجهیزات جانبی سنسور نوری است. براکت باید امکان تنظیم دقیق زاویه را فراهم کند. استحکام آن برای حفظ هم ترازی ضروری است.

رفلکتور برای سنسورهای Retro-reflective استفاده می شود. رفلکتورها در شکل و اندازه های مختلف عرضه می شوند. نوع پلاریزه، فاصله و شرایط محیطی در انتخاب اثر دارند.

کابل و کانکتور M8 یا M12 برای مدل های سوکت دار کاربرد دارند. تعداد پین و آرایش پایه ها باید با سنسور هماهنگ باشند. نوع مستقیم یا زاویه دار براساس فضای نصب انتخاب می شود.

محافظ لنز و قاب مکانیکی می توانند از ضربه جلوگیری کنند. این تجهیزات نباید مسیر نور را مسدود کنند. شیشه محافظ نیز ممکن است بازتاب ناخواسته ایجاد کند.

ماژول ورودی PLC، رله واسط و IO-Link Master از تجهیزات مرتبط هستند. خروجی سنسور برای راه اندازی هر بار صنعتی مناسب نیست. جریان و ولتاژ بار باید بررسی شوند.

عوامل موثر بر قیمت سنسور نوری

قیمت سنسور نوری به روش تشخیص و فاصله عملکرد بستگی دارد. مدل دوطرفه شامل فرستنده و گیرنده جداگانه است. مدل رفلکتوری نیز به رفلکتور مناسب نیاز دارد.

قابلیت حذف پس زمینه، تشخیص اجسام شفاف و Teach-in بر قیمت اثر می گذارند. سنسورهای دارای IO-Link یا نمایشگر دیجیتال امکانات بیشتری دارند. انتخاب آنها باید براساس نیاز واقعی انجام شود.

زمان پاسخ، اندازه لکه نوری و مقاومت محیطی نیز مهم هستند. مدل های مخصوص شست وشو، روغن یا شرایط سخت ساختار متفاوتی دارند. درجه حفاظت بالا می تواند قیمت را افزایش دهد.

برای مقایسه قیمت سنسور نوری، کد کامل محصول مبنا قرار گیرد. دو فتوسل با ظاهر مشابه ممکن است اصول عملکرد متفاوتی داشته باشند. برد یکسان نیز به معنای عملکرد یکسان نیست.

خرید سنسور نوری

برای خرید سنسور نوری ابتدا نوع هدف و فاصله نصب را مشخص کنید. رنگ، شفافیت، ابعاد و سرعت حرکت اطلاعات ضروری هستند. وضعیت پس زمینه نیز باید توضیح داده شود.

در زمان استعلام فروش سنسور نوری، روش موردنظر را اعلام کنید. نوع Through-beam، Retro-reflective یا Diffuse روی تجهیزات لازم اثر دارد. امکان سیم کشی در دو طرف مسیر نیز مهم است.

نوع خروجی PLC باید پیش از سفارش بررسی شود. PNP یا NPN، Light-on یا Dark-on و ولتاژ تغذیه مشخص شوند. نوع کابل و کانکتور نیز براساس تابلو و ماشین انتخاب شود.

برای جایگزینی سنسور قدیمی، کد کامل و تصویر پلاک لازم است. فاصله فعلی، نوع رفلکتور و نقشه سیم کشی نیز مفید هستند. انتخاب فقط براساس رنگ بدنه یا ابعاد قابل اطمینان نیست.

محصول نهایی باید با نمونه واقعی و در سرعت کامل خط آزمایش شود. شرایط آلودگی و تغییر رنگ محصول نیز در نظر گرفته شوند. انتخاب مناسب، تشخیص پایدار و توقف کمتر خط را فراهم می کند.
