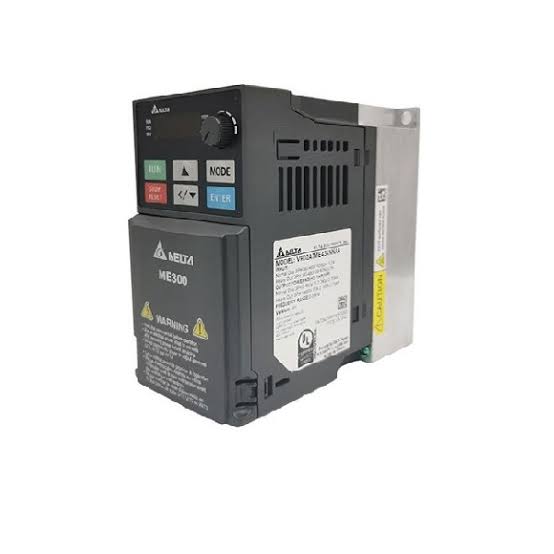

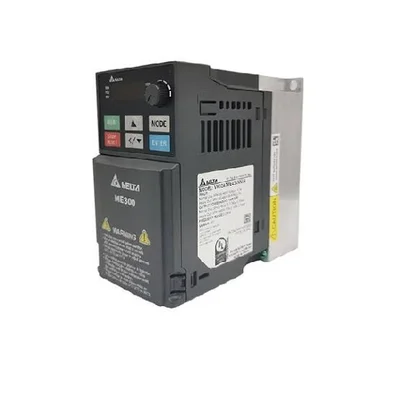

اینورتر دلتا ME300

اینورتر دلتا ME300 چیست؟

ME300 یک AC Motor Drive کامپکت است که با کنترل فرکانس و ولتاژ خروجی، سرعت و عملکرد موتور را متناسب با نیاز ماشین تنظیم می‌کند. ابعاد کوچک این سری باعث می‌شود در تابلوهایی که فضای نصب محدود است بتوان درایو را با اشغال فضای کمتری نصب کرد.

این سری فقط یک درایو V/F ساده نیست. طبق Manual رسمی Delta، ME300 از مدهای V/F و Sensorless Vector Control یا SVC پشتیبانی می‌کند و قابلیت کنترل موتورهای Induction یا IM و همچنین موتورهای Permanent Magnet شامل IPM و SPM را دارد.

حداکثر فرکانس خروجی قابل تنظیم در مشخصات رسمی این سری تا 599Hz ذکر شده است. البته استفاده از فرکانس‌های بالا باید با مشخصات واقعی موتور و محدودیت‌های مکانیکی ماشین هماهنگ باشد و بالا بودن محدوده فرکانس درایو به معنی مجاز بودن کار هر موتور در این سرعت نیست.

مشخصات و قابلیت‌های اینورتر Delta ME300

ME300 مجموعه‌ای از امکانات کنترلی را در یک بدنه کامپکت ارائه می‌دهد. علاوه بر V/F و SVC، امکاناتی مانند PID، Speed Search، Torque Limit، Multi-step Speed، S-curve، DC Injection Braking، Momentary Power Loss Ride Through و کنترل دو مجموعه پارامتر موتور در ساختار این سری وجود دارند.

محدوده توان اینورتر دلتا ME300

یکی از مزایای ME300 تنوع کلاس ولتاژ و توان است. طبق Manual رسمی Delta، مدل‌های تک فاز 115V برای موتورهای کم‌توان عرضه شده‌اند و در کلاس تک فاز 230V نیز محدوده‌ای تا 2.2kW وجود دارد.

در مدل‌های سه فاز 230V، محدوده توان به شکل قابل توجهی بزرگ‌تر است و مدل‌هایی تا 15kW در جدول رسمی این خانواده دیده می‌شوند. در کلاس سه فاز 460V نیز محدوده مدل‌ها تا 22kW ادامه دارد. تمام این توان‌ها الزاماً ریتینگ جریان یکسانی در Heavy Duty و Normal Duty ندارند.

جدول بالا برای شناخت ساختار کلی خانواده مناسب است. هنگام سفارش نهایی، جریان نامی مدل دقیق باید با جریان موتور مقایسه شود؛ زیرا ریتینگ Heavy Duty و Normal Duty یک مدل می‌تواند متفاوت باشد.

Normal Duty و Heavy Duty در ME300

ME300 امکان انتخاب بر اساس شرایط Normal Duty و Heavy Duty را دارد. در حالت Normal Duty، Delta تحمل 120% جریان نامی برای 1 دقیقه و 150% برای 3s را اعلام کرده است.

در حالت Heavy Duty، ظرفیت اضافه‌بار به 150% جریان نامی برای 1 دقیقه و 200% برای 3s می‌رسد. این موضوع در نوار نقاله، ماشین‌آلات و بارهایی که هنگام راه‌اندازی یا تغییر شرایط به جریان بیشتری نیاز دارند اهمیت دارد.

کاربرد اینورتر دلتا ME300

Delta برای ME300 مجموعه Application Macro داخلی تعریف کرده است. در Manual فعلی، Macroهای Fan، Pump، Conveyor و Packing به‌طور مشخص وجود دارند. این قابلیت باعث می‌شود مجموعه‌ای از پارامترهای مرتبط با کاربرد سریع‌تر تنظیم شوند.

کنترل موتورهای IM و PM با ME300

ME300 از موتورهای القایی IM و موتورهای Permanent Magnet از نوع IPM و SPM پشتیبانی می‌کند. برای موتور IM می‌توان از V/F یا SVC استفاده کرد و برای PM نیز SVC در ساختار کنترلی این سری در نظر گرفته شده است.

انتخاب مد کنترل باید بر اساس نوع موتور و عملکرد مورد انتظار انجام شود. اطلاعات پلاک موتور و پارامترهای مربوط به موتور نیز باید صحیح وارد شوند تا الگوریتم کنترل بتواند عملکرد مناسبی داشته باشد.

کنترل پمپ و Multi-Pump در ME300

ME300 فقط برای ماشین‌آلات مکانیکی ساده طراحی نشده و مجموعه‌ای از توابع پمپ را نیز ارائه می‌دهد. Sleep Mode می‌تواند در شرایط مناسب از کارکرد بی‌دلیل پمپ در مصرف بسیار پایین جلوگیری کند.

قابلیت Dry-run Detection برای تشخیص شرایط کمبود آب و توقف کنترل‌شده پمپ در نظر گرفته شده است. همچنین Leakage Detection و کنترل چند پمپ در این سری وجود دارند.

در سیستم Multi-Pump امکان Alternate Operation وجود دارد تا پمپ‌ها به‌صورت دوره‌ای جای یکدیگر را بگیرند. در حالت Constant Pressure نیز تعداد پمپ‌های فعال بر اساس نیاز واقعی سیستم تغییر می‌کند تا فشار خروجی حفظ شود.

ارتباط ME300 با PLC

ME300 دارای ارتباط Modbus از طریق RS-485 است و می‌تواند به PLC، HMI یا سایر تجهیزات سازگار متصل شود. فرمان Run، Stop، جهت حرکت، مرجع سرعت و اطلاعات مورد نیاز سیستم می‌توانند بر اساس ساختار ارتباطی پروژه از طریق شبکه مدیریت شوند.

همچنین ورودی Pulse و PWM تا 10kHz می‌تواند به‌عنوان مرجع فرکانس استفاده شود. این قابلیت در پروژه‌هایی که کنترلر فرمان سرعت را به شکل پالس ارائه می‌کند مفید است.

تنظیم آدرس، Baud Rate و سایر پارامترهای شبکه باید میان PLC و درایو هماهنگ باشند. در پروژه‌هایی که چند درایو روی یک شبکه RS-485 قرار دارند، برای هر دستگاه آدرس مجزا در نظر گرفته می‌شود.

Braking Chopper و مقاومت ترمز ME300

Braking Chopper در ساختار ME300 داخلی است. این قابلیت امکان اتصال مقاومت ترمز مناسب را در کاربردهایی فراهم می‌کند که موتور هنگام کاهش سرعت انرژی را به DC Bus بازمی‌گرداند.

مقدار مقاومت و توان آن نباید به‌صورت تقریبی انتخاب شود. حداقل مقاومت مجاز، انرژی ترمز و Duty Cycle باید بر اساس کد دقیق ME300 و جدول رسمی سازنده بررسی شوند.

قابلیت STO در ME300

Delta برای برخی مدل‌های ME300 قابلیت Safe Torque Off یا STO را ارائه می‌کند. این قابلیت در نسخه‌های مربوط با سطح SIL2 / PL d معرفی شده است و برای جلوگیری از تولید گشتاور توسط موتور در ساختار ایمنی ماشین استفاده می‌شود.

STO در همه کدهای ME300 الزاماً وجود ندارد. بنابراین اگر این قابلیت بخشی از طراحی Safety ماشین است، باید کد دقیق درایو و مشخصات ترمینال‌های STO قبل از سفارش بررسی شوند.

استفاده از ME300 برای دو موتور

ME300 دارای دو مجموعه مستقل پارامتر موتور است. این قابلیت زمانی کاربرد دارد که یک درایو قرار است در زمان‌های متفاوت یکی از دو موتور را کنترل کند و دو موتور هیچ‌گاه به‌صورت هم‌زمان به خروجی متصل نباشند.

هر موتور باید از طریق کنتاکتور مناسب از خروجی جدا شود و اینترلاک مانع اتصال هم‌زمان دو موتور شود. تغییر وضعیت کنتاکتورها نیز باید زمانی انجام شود که خروجی درایو صفر است.

تفاوت ME300 و MS300 دلتا

Delta، ME300 را Basic Compact Drive و MS300 را Standard Compact Drive معرفی می‌کند. بنابراین ME300 برای کاربردهای پایه و عمومی‌تر طراحی شده، در حالی که MS300 در سطح بالاتری از امکانات و انعطاف کنترلی قرار می‌گیرد.

انتخاب میان این دو نباید فقط بر اساس قیمت انجام شود. نوع موتور، مد کنترل، شبکه مورد نیاز، تعداد I/O، عملکرد ماشین و نیازهای توسعه آینده باید بررسی شوند. اگر امکانات ME300 نیاز پروژه را پوشش می‌دهد، استفاده از سری بالاتر الزاماً مزیت اقتصادی ایجاد نمی‌کند.

ME300 جایگزین کدام اینورترهای قدیمی Delta است؟

Delta سری قدیمی VFD-S را متوقف کرده و ME300 را به‌عنوان جایگزین رسمی آن معرفی می‌کند. همچنین سری VFD-M متوقف شده و Delta برای این خانواده ME300 و MS300 را به‌عنوان گزینه‌های جایگزین معرفی کرده است.

جایگزین رسمی بودن به معنی تعویض مستقیم سیم‌به‌سیم نیست. ترمینال‌ها، ابعاد، پارامترها، جریان، ارتباطات و نوع فرمان دستگاه قبلی باید با مدل جدید تطبیق داده شوند.

راهنمای انتخاب اینورتر دلتا ME300

انتخاب صحیح ME300 باید از پلاک موتور شروع شود. توان موتور محدوده اولیه را مشخص می‌کند، اما جریان نامی موتور و Duty ماشین تعیین می‌کنند کدام کد انتخاب دقیق‌تری است.

نصب و راه‌اندازی ME300

نصب ME300 باید مطابق User Manual کد مورد نظر انجام شود. دمای محیط، ارتفاع نصب، فاصله تهویه، وضعیت نصب داخل تابلو و Carrier Frequency می‌توانند روی جریان قابل استفاده درایو اثر بگذارند.

مدل‌های استاندارد ME300 دارای درجه حفاظت IP20 هستند و برای نصب مناسب داخل تابلو طراحی شده‌اند. سیم‌کشی قدرت، ارت و کابل‌های فرمان باید طبق دیاگرام رسمی اجرا شوند و کابل‌های سیگنال بهتر است از مسیر کابل موتور فاصله داشته باشند.

در اولین راه‌اندازی نیز نوع موتور، اطلاعات پلاک، منبع فرمان Run/Stop، مرجع فرکانس و زمان‌های Acceleration و Deceleration بررسی شوند. در مد SVC، تنظیم صحیح پارامترهای موتور اهمیت بیشتری دارد.

تجهیزات جانبی اینورتر دلتا ME300

تجهیزات جانبی ME300 باید بر اساس کد درایو و شرایط ماشین انتخاب شوند. تمام پروژه‌ها به همه این تجهیزات نیاز ندارند.

• مقاومت ترمز متناسب با مدل و سیکل کاری
• AC Reactor در پروژه‌هایی که شرایط شبکه نیاز دارد
• فیلتر EMC در کدهای فاقد فیلتر داخلی یا طراحی‌های مربوط
• کی‌پد خارجی سازگار
• تجهیزات Modbus RS-485
• سنسور فشار یا ترانسمیتر برای کنترل PID پمپ
• تجهیزات حفاظتی متناسب با جریان ورودی مدل

قیمت اینورتر دلتا ME300

قیمت اینورتر دلتا ME300 بر اساس کد کامل دستگاه، توان، جریان، کلاس ولتاژ، نوع ورودی و Optionهای مدل تعیین می‌شود. برای مثال وجود EMC Filter داخلی یا STO در کدهای مربوط می‌تواند مشخصات نسخه سفارش‌داده‌شده را تغییر دهد.

همچنین قیمت مدل تک فاز 230V را نمی‌توان صرفاً با یک مدل سه فاز با توان مشابه مقایسه کرد. ساختار ورودی، جریان و کدگذاری محصول متفاوت هستند.

برای استعلام دقیق بهتر است کد کامل VFD-ME300 ارائه شود. اگر هنوز مدل مشخص نشده، تصویر پلاک موتور، برق ورودی، نوع ماشین و شرایط بار برای انتخاب اولیه کافی هستند.

خرید اینورتر دلتا ME300

برای خرید اینورتر دلتا ME300 ابتدا مشخص کنید که درایو برای پروژه جدید انتخاب می‌شود یا قرار است جایگزین یک مدل قدیمی شود. در پروژه جدید، جریان موتور، Duty، نوع موتور و امکانات کنترلی مهم‌ترین معیارهای انتخاب هستند.

در پروژه جایگزینی VFD-S یا VFD-M نیز باید کد درایو قدیمی، ترمینال‌های مورد استفاده، روش فرمان و تنظیمات ماشین ثبت شوند. جایگزینی نسل جدید ممکن است به تغییر سیم‌کشی یا پارامترها نیاز داشته باشد.

اگر پروژه به یک درایو کامپکت با V/F، SVC، Modbus، کنترل پمپ و امکانات کاربردی نیاز دارد، ME300 گزینه قابل بررسی است. برای پروژه‌هایی که امکانات ارتباطی یا کنترلی بیشتری نیاز دارند، مقایسه با سری‌های بالاتر Delta نیز منطقی است.
