سافت استارتر زیمنس

سافت استارتر زیمنس یکی از تجهیزات پرکاربرد برای راه‌اندازی و توقف کنترل‌شده موتورهای سه‌فاز است. Siemens این محصولات را در خانواده SIRIUS 3RW Soft Starters عرضه می‌کند و برای کاربردهای ساده، متوسط و سنگین چند سطح عملکرد متفاوت در نظر گرفته است.

هدف اصلی سافت استارتر، کاهش تنش‌های الکتریکی و مکانیکی هنگام روشن شدن موتور است. در راه‌اندازی مستقیم یا Direct-on-Line، موتور می‌تواند در لحظه شروع جریان بالایی از شبکه دریافت کند و هم‌زمان ضربه گشتاوری قابل توجهی به مکانیزم وارد شود. سافت استارتر با افزایش کنترل‌شده ولتاژ موتور، این شرایط را نرم‌تر می‌کند.

Siemens سافت استارترهای SIRIUS را برای موتورهایی که با سرعت ثابت کار می‌کنند، به‌عنوان یک راهکار جمع‌وجور برای شروع و توقف نرم معرفی می‌کند. این تجهیزات در کاربردهایی مانند پمپ‌ها، فن‌ها، کمپرسورها، نوار نقاله‌ها، تجهیزات جابه‌جایی و ماشین‌آلات صنعتی قابل استفاده هستند.

سافت استارتر زیمنس چیست؟

سافت استارتر زیمنس یا Siemens SIRIUS Soft Starter یک راه‌انداز الکترونیکی موتور است. این تجهیز در زمان شروع حرکت، ولتاژ اعمال‌شده به موتور را به‌صورت کنترل‌شده افزایش می‌دهد تا جریان راه‌اندازی و ضربه مکانیکی کاهش پیدا کند.

پس از رسیدن موتور به شرایط کاری، در سافت استارترهای SIRIUS از عملکرد بای‌پس استفاده می‌شود. Siemens اعلام می‌کند بای‌پس یکپارچه باعث کاهش تلفات انرژی در زمان کار موتور و کاهش تولید حرارت اضافی در تجهیز می‌شود.

سافت استارتر با اینورتر یا Variable Frequency Drive تفاوت دارد. وظیفه اصلی سافت استارتر کنترل شرایط راه‌اندازی و در برخی مدل‌ها توقف موتور است، در حالی که اینورتر برای کنترل مداوم فرکانس و سرعت موتور در زمان کار استفاده می‌شود.

اگر موتور پس از راه‌اندازی با سرعت ثابت کار می‌کند و نیازی به تنظیم پیوسته سرعت وجود ندارد، سافت استارتر می‌تواند گزینه مناسبی باشد. اما اگر فرایند به کنترل دور مداوم، کنترل دقیق سرعت یا تغییر فرکانس نیاز داشته باشد، باید استفاده از اینورتر بررسی شود.

کاربرد سافت استارتر زیمنس

کاربرد سافت استارتر زیمنس به نوع بار، شدت راه‌اندازی و عملکرد مورد نیاز بستگی دارد. Siemens برای انتخاب خانواده مناسب، کاربردها را از نظر Normal Starting، Heavy Starting و شرایط سخت‌تر راه‌اندازی تفکیک کرده است.

پمپ‌ها

پمپ‌ها از کاربردهای مهم سافت استارتر هستند. راه‌اندازی تدریجی موتور می‌تواند ضربه‌های مکانیکی سیستم را کاهش دهد.

در مدل‌های پیشرفته‌تر مانند SIRIUS 3RW55، Siemens قابلیت Pump Stopping ویژه را نیز ارائه می‌کند. این عملکرد برای کاهش اثراتی مانند ضربه قوچ یا Water Hammer در توقف پمپ کاربرد دارد.

فن و بلوئر

فن‌های کوچک و متوسط معمولاً با سافت استارترهای مختلف SIRIUS قابل راه‌اندازی هستند. با افزایش اینرسی فن، شرایط راه‌اندازی سخت‌تر می‌شود و انتخاب سافت استارتر باید دقیق‌تر انجام شود.

Siemens در جدول انتخاب رسمی خود برای فن‌های بزرگ با اینرسی بالا، 3RW55 را به‌عنوان گزینه مناسب برای Heavy Starting معرفی کرده است.

نوار نقاله

نوار نقاله و Roller Conveyor نیز از کاربردهای رسمی معرفی‌شده برای خانواده SIRIUS هستند. شروع تدریجی حرکت باعث کاهش ضربه اولیه به تسمه، گیربکس، کوپلینگ و بار مکانیکی می‌شود.

در سیستم‌های انتقال مواد، این موضوع می‌تواند علاوه بر کاهش تنش، شروع حرکت محصول روی خط را نیز نرم‌تر کند.

کمپرسور

سافت استارترهای Siemens در کمپرسورهای پیستونی و اسکرو نیز کاربرد دارند. انتخاب مدل باید با توجه به شرایط مکانیکی کمپرسور و میزان گشتاور لازم هنگام شروع انجام شود.

میکسر، آسیاب و سنگ‌شکن

بارهایی مانند Agitator، Mill و Crusher می‌توانند راه‌اندازی سنگین‌تری نسبت به پمپ‌های معمولی داشته باشند. برای این کاربردها نمی‌توان تنها براساس توان موتور، مدل سافت استارتر را انتخاب کرد.

در جدول کاربرد Siemens، برای برخی بارهای Heavy Starting و CLASS 30، خانواده 3RW55 توصیه شده است.

مزایای سافت استارتر زیمنس

مهم‌ترین مزیت استفاده از سافت استارتر، کاهش تنش هنگام شروع حرکت موتور است. این کاهش تنش هم در شبکه برق و هم در مجموعه مکانیکی دستگاه اهمیت دارد.

Siemens استفاده از SIRIUS 3RW را برای کاهش افت ولتاژ شبکه و تنش‌های مکانیکی ایجادشده هنگام راه‌اندازی موتور معرفی می‌کند.

مزیت دیگر، ساختار جمع‌وجور تجهیزات در مقایسه با برخی روش‌های سنتی راه‌اندازی است. به‌ویژه سری‌های Basic Performance برای کاربردهای استاندارد با تمرکز بر سادگی و ابعاد مناسب طراحی شده‌اند.

وجود بای‌پس داخلی نیز از نقاط مهم خانواده SIRIUS است. پس از تکمیل فرایند راه‌اندازی، بای‌پس می‌تواند تلفات روی نیمه‌هادی‌های قدرت را کاهش دهد و در نتیجه تولید حرارت تجهیز هنگام کار عادی کمتر شود.

در مدل‌های پیشرفته‌تر، قابلیت‌هایی مانند محدودسازی جریان، کنترل گشتاور، حفاظت موتور، عملکردهای ویژه پمپ، مانیتورینگ و ارتباط صنعتی نیز در دسترس هستند. نوع دقیق این امکانات به سری و کد فنی دستگاه بستگی دارد.

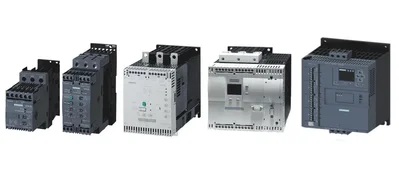

انواع و سری‌های سافت استارتر زیمنس

Siemens خانواده SIRIUS 3RW را در چند سطح عملکرد دسته‌بندی می‌کند. براساس سبد رسمی فعلی، 3RW30، 3RW40 و 3RW50 در گروه Basic Performance، سری 3RW52 در گروه General Performance و 3RW55 و 3RW55 Failsafe در گروه High Performance قرار دارند.

سافت استارتر زیمنس 3RW30

SIRIUS 3RW30 برای کاربردهای استاندارد و راه‌اندازی ساده موتور طراحی شده است. این سری گزینه پایه خانواده 3RW محسوب می‌شود.

در کاتالوگ Siemens، محدوده ولتاژ عملیاتی این خانواده 200 تا 480V اعلام شده است. محدوده جریان عملیاتی بسته به سایز و کد دستگاه متفاوت است.

3RW30 قابلیت Soft Start را ارائه می‌کند اما عملکردهای پیشرفته موجود در خانواده‌های بالاتر را ندارد. برای همین در زمان انتخاب باید مشخص شود که پروژه فقط به راه‌اندازی نرم نیاز دارد یا امکانات بیشتری نیز لازم است.

سافت استارتر زیمنس 3RW40

SIRIUS 3RW40 نیز در گروه Basic Performance قرار دارد اما امکانات آن از 3RW30 گسترده‌تر است.

طبق مستند رسمی Siemens، 3RW40 علاوه بر Soft Start از Soft Stop، حفاظت داخلی دستگاه، حفاظت الکترونیکی اضافه‌بار موتور و محدودسازی قابل تنظیم جریان پشتیبانی می‌کند.

محدوده ولتاژ عملیاتی اعلام‌شده برای این سری در کاتالوگ Siemens 200 تا 600V است. انتخاب کد نهایی باید براساس ولتاژ شبکه، جریان موتور و شرایط بار انجام شود.

سافت استارتر زیمنس 3RW50

SIRIUS 3RW50 یکی دیگر از سری‌های Basic Performance زیمنس است. این خانواده برای کاربردهای استاندارد و راه‌اندازی موتور با ساختار جمع‌وجور در نظر گرفته شده است.

در کاتالوگ رسمی Siemens، محدوده ولتاژ عملیاتی 3RW50 برابر 200 تا 600V ذکر شده است. جریان و توان قابل پشتیبانی به کد و سایز محصول وابسته هستند.

3RW50 بین سافت استارترهای ساده و خانواده‌های پیشرفته‌تر SIRIUS قرار می‌گیرد و برای بسیاری از کاربردهای صنعتی استاندارد قابل بررسی است.

سافت استارتر زیمنس 3RW52

SIRIUS 3RW52 در سطح General Performance قرار دارد. Siemens این سری را به‌عنوان جایگزینی مناسب برای راه‌اندازهای ستاره مثلث معرفی می‌کند و آن را برای طیف گسترده‌ای از درایوهای با سرعت ثابت در نظر گرفته است.

در کاتالوگ Siemens، محدوده ولتاژ عملیاتی این خانواده 200 تا 600V اعلام شده است. این سری در مقایسه با محصولات Basic Performance امکانات گسترده‌تری برای کنترل راه‌اندازی و مدیریت موتور ارائه می‌کند.

اگر پروژه از یک راه‌اندازی ساده فراتر رفته اما الزام‌های High Performance سری 3RW55 را ندارد، بررسی 3RW52 می‌تواند منطقی باشد.

سافت استارتر زیمنس 3RW55

SIRIUS 3RW55 خانواده High Performance سافت استارتر Siemens است. این سری برای وظایف پیچیده‌تر راه‌اندازی و توقف و همچنین بارهای سنگین طراحی شده است.

Siemens در جدول انتخاب رسمی، 3RW55 را برای طیف گسترده‌ای از کاربردهای Normal، Heavy و برخی شرایط CLASS 30 توصیه می‌کند. پمپ، فن بزرگ، آسیاب، سانتریفیوژ، سنگ‌شکن و تجهیزات با راه‌اندازی سنگین از نمونه‌های مطرح‌شده در این جدول هستند.

در کاتالوگ رسمی 2024، محدوده ولتاژ عملیاتی سری 3RW55 تا 200–690V بسته به نسخه محصول اعلام شده است. جزئیات جریان و توان باید با شماره فنی دقیق دستگاه بررسی شود.

این سری از قابلیت‌های پیشرفته‌تری مانند کنترل گشتاور، محدودسازی جریان، عملکرد ویژه توقف پمپ و گزینه‌های ارتباطی برخوردار است. نوع و سطح امکانات به نسخه دستگاه و تجهیزات جانبی آن وابسته است.

سافت استارتر زیمنس 3RW55 Failsafe

SIRIUS 3RW55 Failsafe نسخه‌ای از خانواده High Performance برای کاربردهای دارای الزامات ایمنی است. Siemens این خانواده را در کنار 3RW55 استاندارد در سبد SIRIUS ارائه می‌کند.

Siemens برای نسل فعلی 3RW55 قابلیت‌های ایمنی از جمله Safe Torque Off یا STO را نیز معرفی کرده است. انتخاب مدل Failsafe باید براساس طراحی Safety ماشین و استانداردهای مربوط به همان پروژه انجام شود.

راهنمای انتخاب سافت استارتر زیمنس

راهنمای انتخاب سافت استارتر زیمنس باید از پلاک موتور و مشخصات بار شروع شود. انتخاب صرفاً براساس توان برحسب kW کافی نیست.

جریان نامی موتور

یکی از اولین پارامترها، جریان نامی موتور است. جریان موتور باید با جریان عملیاتی مجاز سافت استارتر در شرایط نصب مورد نظر مقایسه شود.

دمای محیط، تعداد استارت، مدت زمان استارت و نوع بار نیز می‌توانند روی سایز مورد نیاز اثر بگذارند. بنابراین همیشه باید جدول Selection و مشخصات فنی کد مورد نظر بررسی شوند.

ولتاژ شبکه و موتور

ولتاژ عملیاتی سافت استارتر باید با شبکه و موتور سازگار باشد. سری‌های مختلف SIRIUS محدوده‌های ولتاژی یکسانی ندارند.

برای مثال، در کاتالوگ Siemens محدوده عمومی برخی مدل‌های 3RW30 تا 480V است، در حالی که خانواده‌های دیگر مانند 3RW40، 3RW50 و 3RW52 تا 600V و برخی نسخه‌های 3RW55 تا 690V را پوشش می‌دهند.

نوع بار و کلاس راه‌اندازی

پمپ سانتریفیوژ با سنگ‌شکن یا فن بزرگ شرایط راه‌اندازی یکسانی ندارد. اینرسی بار و گشتاور مورد نیاز هنگام شروع روی مدت و جریان راه‌اندازی اثر می‌گذارند.

Siemens در ابزارها و جداول انتخاب خود، کاربردها را براساس Normal Starting و Heavy Starting دسته‌بندی کرده است. برای برخی بارهای سنگین، 3RW55 انتخاب اصلی معرفی شده است.

تعداد استارت در ساعت

اگر موتور در طول ساعت چندین بار روشن و خاموش می‌شود، ظرفیت حرارتی سافت استارتر اهمیت بیشتری پیدا می‌کند. فاصله بین استارت‌ها نیز روی خنک شدن تجهیز اثر دارد.

تعداد مجاز Starts per Hour باید برای کد دقیق محصول و شرایط بار از مستندات Siemens بررسی شود.

روش اتصال

برخی سافت استارترهای Siemens امکان اتصال Standard یا Inline و در سری‌های مشخص امکان Inside-Delta را دارند. انتخاب نوع اتصال روی جریان عبوری از سافت استارتر و نحوه انتخاب سایز اثر می‌گذارد.

در کاتالوگ SIRIUS، اتصال Inside-Delta برای سری‌هایی مانند 3RW52 و 3RW55 در نظر گرفته شده است. این قابلیت را نباید به تمام سری‌ها تعمیم داد.

تفاوت سافت استارتر زیمنس با ستاره مثلث

راه‌انداز ستاره مثلث با تغییر آرایش اتصال سیم‌پیچ موتور، جریان شروع را کاهش می‌دهد. اما فرایند تغییر از ستاره به مثلث یک انتقال پله‌ای ایجاد می‌کند.

سافت استارتر ولتاژ را به‌صورت الکترونیکی و تدریجی کنترل می‌کند. در نتیجه شروع حرکت می‌تواند نرم‌تر انجام شود و تنظیمات بیشتری در اختیار طراح قرار گیرد.

Siemens به‌طور مشخص سری 3RW52 را به‌عنوان جایگزینی مناسب برای Star-Delta Starter معرفی می‌کند.

تفاوت سافت استارتر زیمنس با اینورتر

سافت استارتر و اینورتر هر دو می‌توانند شرایط راه‌اندازی موتور را بهبود دهند، اما هدف و ساختار آن‌ها یکسان نیست.

سافت استارتر عمدتاً برای راه‌اندازی و توقف نرم موتور با سرعت ثابت استفاده می‌شود. پس از پایان راه‌اندازی، موتور با فرکانس شبکه کار می‌کند.

اینورتر علاوه بر راه‌اندازی نرم، فرکانس خروجی را تغییر می‌دهد و امکان کنترل سرعت موتور در حین کار را فراهم می‌کند. بنابراین اگر فرایند به تنظیم دور مداوم نیاز دارد، معمولاً باید درایو فرکانس متغیر بررسی شود.

نصب سافت استارتر زیمنس

نصب سافت استارتر زیمنس باید مطابق Manual همان سری انجام شود. فاصله‌های نصب، تهویه تابلو، دمای محیط، سطح مقطع کابل و حفاظت بالادست باید براساس دستورالعمل Siemens انتخاب شوند.

در تابلو باید شرایط دفع حرارت تجهیز نیز بررسی شود. هرچند بای‌پس داخلی در زمان کار عادی تلفات را کاهش می‌دهد، در زمان استارت نیمه‌هادی‌های قدرت همچنان حرارت تولید می‌کنند.

اتصال موتور، ورودی برق و مدار فرمان نیز باید دقیقاً مطابق دیاگرام رسمی همان کد انجام شود. نحوه سیم‌بندی 3RW30 با 3RW55 یا مدل‌های ارتباطی الزاماً یکسان نیست.

بعد از نصب باید پارامترهای راه‌اندازی متناسب با موتور و بار تنظیم شوند. زمان Ramp، مقدار محدودیت جریان و سایر پارامترها نباید بدون توجه به رفتار واقعی ماشین انتخاب شوند.

تجهیزات جانبی سافت استارتر Siemens

تجهیزات جانبی مورد نیاز به سری سافت استارتر و طراحی تابلو بستگی دارند. Siemens برای خانواده SIRIUS مجموعه‌ای از Accessories و Spare Parts ارائه می‌کند.

در مدل‌های پیشرفته‌تر، ماژول‌های ارتباطی نیز قابل استفاده هستند. Siemens برای 3RW55 گزینه‌های ارتباطی از جمله PROFINET و در نسخه‌های فعلی امکانات ارتباطی Ethernet/IP را نیز معرفی کرده است.

تجهیزاتی مانند کلید حفاظتی، فیوز، کنتاکتور، تجهیزات فرمان و تجهیزات شبکه نیز بسته به معماری تابلو ممکن است مورد نیاز باشند. انتخاب این قطعات باید براساس Coordination و جداول رسمی Siemens انجام شود.

Siemens همچنین نرم‌افزار و ابزارهایی برای انتخاب و تنظیم سافت استارتر ارائه می‌کند. Simulation Tool for Soft Starters یا STS یکی از ابزارهای معرفی‌شده در کاتالوگ رسمی برای انتخاب تجهیز متناسب با کاربرد است.

مشخصات سافت استارتر زیمنس را چگونه بررسی کنیم؟

برای بررسی مشخصات سافت استارتر زیمنس، شماره فنی کامل یا Article Number مهم‌ترین مرجع است. مشخصات یک خانواده را نمی‌توان بدون بررسی کد به تمام مدل‌های آن تعمیم داد.

مواردی مانند جریان عملیاتی، ولتاژ، ولتاژ تغذیه مدار کنترل، ورودی و خروجی‌های کنترلی، روش اتصال، کلاس تریپ، قابلیت‌های حفاظتی و امکانات ارتباطی باید از دیتاشیت همان مدل استخراج شوند.

این موضوع هنگام جایگزینی سافت استارتر قدیمی اهمیت بیشتری دارد. شباهت ظاهری یا یکسان بودن توان موتور به معنی جایگزینی مستقیم دو کد نیست.

قیمت سافت استارتر زیمنس

قیمت سافت استارتر زیمنس به سری، جریان، ولتاژ، سایز دستگاه، سطح عملکرد و تجهیزات جانبی آن بستگی دارد. اختلاف امکانات میان 3RW30، 3RW40، 3RW50، 3RW52 و 3RW55 باعث می‌شود قیمت این خانواده‌ها نیز یکسان نباشد.

برای استعلام دقیق قیمت بهتر است کد کامل محصول ارائه شود. اگر کد مشخص نیست، حداقل اطلاعات موتور شامل توان، جریان نامی، ولتاژ، نوع بار، تعداد استارت و شرایط راه‌اندازی باید مشخص شود.

در کاربردهای سنگین، انتخاب سافت استارتر صرفاً براساس کمترین قیمت می‌تواند باعث انتخاب سایز نامناسب شود. نوع بار و مدت راه‌اندازی باید قبل از تعیین مدل بررسی شوند.

خرید و فروش سافت استارتر زیمنس

در خرید سافت استارتر زیمنس ابتدا باید مشخص شود تجهیز برای پروژه جدید انتخاب می‌شود یا قرار است جایگزین دستگاه موجود شود.

برای جایگزینی، Article Number دستگاه قبلی بهترین مرجع است. اگر کد قبلی قدیمی یا منسوخ شده باشد، جایگزین باید براساس مستندات رسمی Siemens و مشخصات کامل موتور و تابلو انتخاب شود.

در پروژه جدید، جریان نامی موتور، ولتاژ، نوع بار، کلاس راه‌اندازی، تعداد دفعات استارت، مدت زمان شتاب‌گیری و نیازهای ارتباطی باید بررسی شوند. بعد از آن می‌توان بین خانواده‌های Basic Performance، General Performance و High Performance انتخاب کرد.

در مجموع، سافت استارتر زیمنس خانواده گسترده‌ای از راه‌اندازهای نرم SIRIUS 3RW را شامل می‌شود. سری‌های 3RW30، 3RW40 و 3RW50 برای کاربردهای استاندارد، 3RW52 برای سطح عملکرد عمومی و 3RW55 برای کاربردهای پیشرفته و راه‌اندازی‌های سنگین در نظر گرفته شده‌اند. انتخاب دقیق بر پایه مشخصات واقعی موتور و بار، مهم‌ترین عامل برای عملکرد مطمئن سیستم است.
