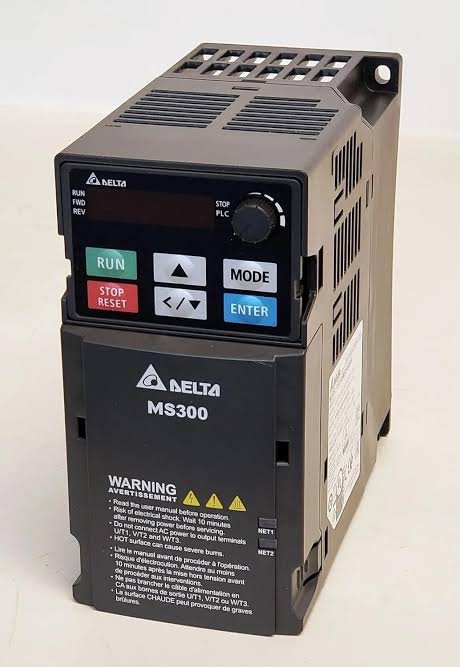

اینورتر دلتا MS300 یا Delta VFD-MS300 یک درایو کامپکت برای کنترل موتور در ماشینآلات صنعتی است. در این دسته، مدلهای استاندارد MS300 و مدلهای دوربالای MS300-HS در کنار هم ارائه میشوند تا انتخاب بر اساس توان، جریان، ولتاژ و فرکانس مورد نیاز انجام شود.
در خرید اینورتر دلتا MS300 یا MS300-HS توان موتور تنها معیار انتخاب نیست. جریان نامی موتور، نوع بار، حالت Heavy Duty یا Normal Duty، نوع موتور، روش کنترل و شرایط محیط نصب نیز باید بررسی شوند. برای موتورهای دوربالا، تطبیق فرکانس و حداکثر سرعت مجاز موتور اهمیت ویژهای دارد.
اینورتر دلتا MS300 چیست؟
MS300 از خانواده Standard Compact Drive دلتا است که با تنظیم فرکانس و ولتاژ خروجی، سرعت و عملکرد موتور را کنترل میکند. طراحی فشرده، امکانات ارتباطی و قابلیت اجرای منطق داخلی، استفاده از این خانواده را در تابلوهای ماشینآلات صنعتی امکانپذیر میکنند.
PLC داخلی، درگاه USB، ارتباط Modbus، قابلیت STO و شیار نصب کارت اختیاری از امکانات معرفیشده برای این خانواده هستند. مشخصات قابل استفاده باید با کد کامل و نسخه دستگاه تطبیق داده شوند.
تفاوت اینورتر MS300 و MS300-HS
نسخه HS، مدل دوربالای خانواده MS300 است. تفاوت اصلی در محدوده فرکانس خروجی است؛ مدل استاندارد تا پانصد و نود و نه هرتز و مدل دوربالا تا هزار و پانصد هرتز خروجی دارد. کارکرد دوربالا در کاتالوگ با شرط کنترل V/F و رعایت کاهش ظرفیت مجاز یا Derating مشخص شده است.
| ویژگی |
MS300 استاندارد |
MS300-HS دوربالا |
| حداکثر فرکانس خروجی |
599 Hz |
1500 Hz با کنترل V/F و رعایت Derating |
| کاربرد در انتخاب |
کنترل دور موتور در محدوده مجاز مدل و موتور |
کاربردهای نیازمند فرکانس بالاتر، مانند اسپیندل سازگار |
| محدوده توان و ولتاژ |
مطابق جدول مدلهای استاندارد |
مطابق جدول مستقل مدلهای دوربالا |
| معیار انتخاب نهایی |
کد کامل، جریان موتور، نوع بار و روش کنترل |
کد کامل، مشخصات موتور دوربالا، فرکانس کاری و ظرفیت مجاز |
نسخه HS را بر اساس نیاز موتور انتخاب کنید
قابلیت تولید فرکانس بالاتر به معنی مناسببودن هر موتور برای دور بالاتر نیست. فرکانس نامی، حداکثر سرعت مکانیکی و شرایط خنککاری موتور باید بررسی شوند. همچنین مشخصات کنترل برداری و گشتاور دور پایین را نباید به کارکرد فرکانسبالای V/F تعمیم داد.
مدهای کنترلی اینورتر Delta MS300
در مشخصات عمومی خانواده MS300 روشهای V/F، SVC و FOC Sensorless معرفی شدهاند. در V/F رابطه ولتاژ و فرکانس تنظیم میشود و در روشهای برداری، عملکرد موتور بر اساس مدل الکتریکی آن کنترل میشود. انتخاب روش باید با نوع موتور و قابلیتهای مدل دقیق سازگار باشد.
دلتا برای کنترل FOC Sensorless موتور القایی در حالت Heavy Duty، گشتاور راهاندازی دویست درصد در نیم هرتز را اعلام کرده است. این مشخصه مربوط به شرایط کنترلی ذکرشده است و مشخصه کارکرد دوربالای نسخه HS محسوب نمیشود.
برای MS300-HS، دستیابی به فرکانس هزار و پانصد هرتز با کنترل V/F و کاهش ظرفیت مجاز اعلام شده است. بنابراین هنگام انتخاب برای اسپیندل یا موتور فرکانسبالا، مشخصات همین حالت کاری باید ملاک قرار گیرد.
امکانات خانواده MS300
| قابلیت |
مشخصات خانواده |
نکته انتخاب |
| روشهای کنترل معرفیشده |
V/F | SVC | FOC Sensorless |
بررسی سازگاری با مدل و نوع موتور؛ کارکرد دوربالا با V/F |
| موتورهای معرفیشده |
IM | IPM | SPM |
روش کنترل و محدوده کار مجاز مطابق مدل و موتور |
| PLC داخلی |
ظرفیت 2K Step |
اجرای منطقهای ساده داخل درایو |
| پورت و پروتکل داخلی |
RS-485 | Modbus |
ارتباط با PLC و HMI |
| STO |
SIL2 | PL d |
بهکارگیری در مدار ایمنی طراحیشده ماشین |
| چاپر ترمز |
داخلی |
مقاومت ترمز متناسب با مدل، جداگانه انتخاب میشود |
| توسعه ارتباطی |
شیار نصب کارت اختیاری |
انتخاب کارت سازگار با درایو و شبکه پروژه |
کنترل موتورهای IM و PM با MS300
دلتا برای خانواده MS300، موتورهای القایی IM، موتورهای آهنربای دائم داخلی IPM و موتورهای آهنربای دائم سطحی SPM را معرفی کرده است. روش کنترل و تنظیمات موتور PM با موتور IM یکسان نیست و اطلاعات موتور باید بهدرستی در پارامترهای درایو وارد شوند.
در انتخاب نسخه HS برای موتور دوربالا، نام خانواده بهتنهایی برای تأیید سازگاری کافی نیست. نوع موتور، فرکانس نامی، جریان و روش کنترل قابل استفاده باید از مستندات مدل دقیق و موتور بررسی شوند.
Heavy Duty و Normal Duty در MS300
در مشخصات عمومی MS300 دو حالت Normal Duty و Heavy Duty وجود دارد. تحمل اضافهبار در Normal Duty برابر صد و بیست درصد جریان نامی برای شصت ثانیه و صد و پنجاه درصد برای سه ثانیه اعلام شده است.
در Heavy Duty، تحمل اضافهبار برابر صد و پنجاه درصد جریان نامی برای شصت ثانیه و دویست درصد برای سه ثانیه است. برای انتخاب، جریان نامی همان کد در حالت کاری مورد نظر باید با جریان موتور مقایسه شود.
در نسخه دوربالا، کاهش ظرفیت را هم بررسی کنید
جریان قابل استفاده نسخه HS باید با شرایط کارکرد فرکانسبالا و الزامات Derating تطبیق داده شود. ظرفیت موتور را صرفاً از روی توان نوشتهشده در نام محصول انتخاب نکنید.
محدوده توان مدلهای استاندارد و دوربالای MS300
محدوده توان نسخه استاندارد و نسخه HS یکسان نیست. جدول زیر، بازه توان موتور قابل اتصال را در نمای کلی مدلهای IP20 و IP40 کاتالوگ دلتا نشان میدهد. این جدول برای شناخت تنوع خانواده است؛ انتخاب نهایی به کد کامل، جریان نامی و شرایط بهرهبرداری وابسته است.
| نسخه |
رده ولتاژ در کاتالوگ دلتا |
نوع ورودی |
محدوده توان موتور |
| استاندارد |
115 V |
تک فاز |
0.2~0.75 kW |
| استاندارد |
230 V |
تک فاز |
0.2~2.2 kW |
| استاندارد |
230 V |
سه فاز |
0.2~15 kW |
| استاندارد |
460 V |
سه فاز |
0.4~22 kW |
| استاندارد |
575 V |
سه فاز |
0.75~7.5 kW |
| دوربالا HS |
230 V |
تک فاز |
1.5~2.2 kW |
| دوربالا HS |
230 V |
سه فاز |
1.5~15 kW |
| دوربالا HS |
460 V |
سه فاز |
1.5~22 kW |
ردههای ولتاژی بالا با نامگذاری کاتالوگ سازنده درج شدهاند. محدوده واقعی ولتاژ ورودی باید از مشخصات همان کد بررسی شود. مدلهای IP66 نیز جدول توان مستقل دارند و نباید محدوده آنها را به همه مدلهای استاندارد یا دوربالا تعمیم داد.
کاربرد اینورتر دلتا MS300 و MS300-HS
کاربرد مورد نظر باید با نوع موتور، روش کنترل و محدوده کاری مدل تطبیق داده شود. نسخه استاندارد برای ماشینآلات عمومی قابل بررسی است و نسخه HS در کاربردهایی اهمیت پیدا میکند که موتور به فرکانس بالاتری نیاز دارد.
نوار نقاله
کنترل سرعت موتور در سیستمهای انتقال و خطوط تولید، با انتخاب ظرفیت مناسب بار.
بستهبندی
دریافت فرمان از PLC و تنظیم سرعت موتور متناسب با عملکرد ماشین.
پمپ
تنظیم سرعت و استفاده از PID داخلی در کاربردهای سازگار.
نساجی
کنترل موتور با توجه به نوع بار و الزامات نصب در محیط دارای الیاف.
ماشین ابزار
کنترل موتور در کاربردهایی که تنظیم سرعت و کاهش سرعت کنترلشده اهمیت دارد.
اسپیندل و موتور دوربالا
بررسی نسخه MS300-HS برای موتور سازگار، با کنترل V/F و رعایت ظرفیت مجاز در فرکانس کاری.
PLC داخلی MS300
PLC داخلی این خانواده با ظرفیت دو هزار گام برای اجرای منطقهای ساده و مدیریت ورودی و خروجیها قابل استفاده است. در پروژههای کوچک، این قابلیت میتواند بخشی از منطق ماشین را داخل درایو اجرا کند.
نیاز به PLC مستقل باید بر اساس تعداد ورودی و خروجی، پیچیدگی منطق و نیازهای کنترلی ماشین تعیین شود. وجود PLC داخلی به معنی پوشش همه نیازهای کنترلی و ایمنی دستگاه نیست.
کنترل چند موتور با MS300
MS300 امکان ذخیره مجموعه پارامتر برای حداکثر چهار موتور القایی را دارد. این قابلیت برای تغییر بین موتورهایی قابل بررسی است که در زمانهای مختلف با یک درایو کار میکنند.
تغییر اتصال موتور باید با خروجی متوقف درایو و مطابق دستورالعمل سازنده انجام شود. ذخیره چند مجموعه پارامتر، به معنی کنترل مستقل و همزمان سرعت چند موتور نیست؛ مدار کنتاکتورها و اینترلاک باید متناسب با کاربرد طراحی شود.
ارتباط MS300 با PLC و شبکه صنعتی
پورت RS-485 و پروتکل Modbus بهصورت داخلی برای ارتباط با PLC یا HMI در دسترس هستند. از این ارتباط میتوان برای ارسال فرمان حرکت و توقف، تعیین مرجع سرعت و خواندن اطلاعات وضعیت استفاده کرد.
برای توسعه شبکه، کارتهای اختیاری مانند PROFIBUS DP، DeviceNet، Modbus TCP، EtherNet/IP، CANopen و EtherCAT قابل بررسی هستند. کارت باید با مدل، نسخه درایو و شبکه پروژه سازگار باشد.
وجود شیار کارت به معنی فعالبودن همه این شبکهها در دستگاه پایه یا امکان نصب همزمان همه کارتها نیست. هنگام خرید MS300 یا MS300-HS، کارت مورد نیاز باید جداگانه مشخص شود.
قابلیت STO در اینورتر MS300
قابلیت Safe Torque Off یا STO با سطح ایمنی اعلامشده SIL2 و PL d برای این خانواده معرفی شده است. STO در مدار ایمنی مناسب، از تولید گشتاور موتور جلوگیری میکند.
استفاده از STO باید بخشی از طراحی ایمنی ماشین باشد. این قابلیت برق ورودی دستگاه را ایزوله نمیکند و بهتنهایی ترمز مکانیکی یا توقف کنترلشده موتور را تضمین نمیکند.
چاپر ترمز و مقاومت ترمز MS300
چاپر ترمز در خانواده MS300 داخلی است و در صورت نیاز میتوان مقاومت ترمز مناسب را به دستگاه متصل کرد. مقدار مقاومت، توان و چرخه کاری آن باید از جدول مدل دقیق و شرایط بار انتخاب شوند.
مقاومت ترمز با چاپر داخلی یکسان نیست و وجود چاپر به معنی همراهبودن مقاومت با دستگاه نیست. استفاده از مقاومت با اهم کمتر از حد مجاز میتواند به مدار ترمز آسیب بزند.
قابلیت Deceleration Energy Control نیز برای کاهش زمان توقف در برخی شرایط بار معرفی شده است. امکان استفاده از آن باید با رفتار واقعی ماشین تطبیق داده شود و نمیتوان آن را در همه کاربردها جایگزین مقاومت ترمز دانست.
درجه حفاظت IP20، IP40 و IP66 در خانواده MS300
خانواده MS300 در ساختارهای حفاظتی مختلف معرفی شده است. نسخههای IP20 و IP40 در جداول مدلهای استاندارد و دوربالا دیده میشوند و نسخههای IP66 نیز جدول مستقل دارند. موجودبودن یک درجه حفاظت در خانواده، به معنی عرضه آن برای تمام توانها و نسخهها نیست.
IP40 به معنی حفاظت کامل در برابر گردوغبار یا آب نیست. برای محیط دارای الیاف، رطوبت یا آلودگی، شرایط نصب و نیاز به تابلو باید مطابق دستورالعمل مدل دقیق بررسی شود. نسخه IP66 نیز باید با الزامات کابلکشی، آببندی و شرایط محیطی خود نصب شود.
تفاوت MS300 و ME300
دلتا ME300 را در گروه Basic Compact Drive و MS300 را در گروه Standard Compact Drive معرفی میکند. برای انتخاب بین آنها باید امکانات مورد نیاز ماشین با مشخصات مدلهای دقیق مقایسه شوند.
اگر پروژه به کارت شبکه اختیاری، قابلیت کنترلی مشخص یا فرکانسبالا نیاز دارد، وجود آن قابلیت باید در کد انتخابی بررسی شود. تصمیمگیری صرفاً بر اساس عنوان پایه یا استاندارد، جای بررسی مشخصات فنی را نمیگیرد.
تفاوت MS300 و MH300
MH300 در گروه High Performance Compact Drive دلتا قرار میگیرد. برای انتخاب میان این خانواده و MS300 باید روش کنترل، عملکرد مورد نیاز موتور، امکانات توسعه و مشخصات مدل دقیق مقایسه شوند.
در مقایسه با MS300-HS، حداکثر فرکانس مورد نیاز موتور نیز باید بررسی شود. عنوان High Performance بهتنهایی تأیید نمیکند که یک مدل جایگزین نسخه دوربالا با همان محدوده فرکانس است.
راهنمای انتخاب اینورتر دلتا MS300 و MS300-HS
انتخاب را با مشخصات پلاک موتور آغاز کنید؛ سپس فرکانس مورد نیاز، شرایط بار، برق ورودی و نیازهای ارتباطی ماشین را بررسی کنید. نسخه استاندارد یا دوربالا باید پیش از نهاییکردن کد محصول مشخص شود.
نسخه و فرکانس کاری
نیاز به مدل استاندارد یا MS300-HS را با توجه به فرکانس نامی و حداکثر سرعت مجاز موتور مشخص کنید.
توان و جریان موتور
جریان موتور را با جریان قابل استفاده همان کد و حالت کاری تطبیق دهید.
نوع بار و Duty
Normal Duty یا Heavy Duty و نیازهای شروع حرکت و اضافهبار را بررسی کنید.
نوع موتور و روش کنترل
سازگاری موتور IM، IPM یا SPM و روش کنترل مورد نیاز را بررسی کنید؛ کارکرد دوربالای HS با V/F اعلام شده است.
ولتاژ و شبکه صنعتی
برق ورودی، پورت RS-485، پروتکل Modbus و کارت ارتباطی مورد نیاز را مشخص کنید.
شرایط نصب و کاهش ظرفیت
درجه حفاظت، تهویه، دما، ارتفاع نصب و الزامات Derating، بهویژه در کارکرد دوربالا را لحاظ کنید.
نصب و راهاندازی MS300 و MS300-HS
نصب باید مطابق دفترچه مدل دقیق انجام شود. فاصله تهویه، دمای محیط، ارتفاع نصب، ارت و مسیر کابلهای قدرت و فرمان روی عملکرد درایو اثر دارند.
پیش از راهاندازی، اطلاعات پلاک موتور و روش کنترل باید در پارامترهای دستگاه تنظیم شوند. در صورت استفاده از کنترل برداری، مراحل تنظیم و شناسایی موتور مطابق دفترچه انجام شوند.
برای MS300-HS، محدودیت فرکانس و سرعت باید با مشخصات موتور تنظیم شود. حداکثر فرکانس قابل تولید درایو، مقدار پیشفرض مناسب برای موتور نیست. شرایط کاهش ظرفیت، خنککاری و کاهش سرعت موتور دوربالا نیز باید بررسی شوند.
در پروژههای شبکهای، تنظیمات ارتباط و تبادل فرمان آزمایش شوند. سیمکشی STO نیز باید مطابق طراحی ایمنی ماشین انجام شود.
تجهیزات جانبی اینورتر دلتا MS300
تجهیزات جانبی باید با کد کامل MS300 یا MS300-HS و شرایط پروژه سازگار باشند. همه مدلها به تمام گزینههای زیر نیاز ندارند.
- مقاومت ترمز متناسب با مدل و چرخه کاری
- راکتور AC یا DC، در مدل و شرایط سازگار
- کارت ارتباطی PROFIBUS DP یا DeviceNet
- کارت ارتباطی EtherNet/IP و Modbus TCP
- کارت CANopen یا EtherCAT
- کارت تغذیه خارجی بیست و چهار ولت DC برای کاربرد سازگار
- کیپد و کابل توسعه پنل متناسب با دستگاه
- فیلتر EMC متناسب با مدل و الزامات نصب
قیمت اینورتر دلتا MS300 و MS300-HS
قیمت به کد کامل دستگاه، نسخه استاندارد یا دوربالا، توان، جریان، ولتاژ ورودی، درجه حفاظت، فیلتر EMC و کارتهای اختیاری بستگی دارد. دو محصول با توان یکسان ممکن است نسخه و امکانات متفاوتی داشته باشند.
برای استعلام، کد کامل محصول و نسخه مورد نظر را ارائه کنید. اگر مدل مشخص نشده است، تصویر پلاک موتور، ولتاژ برق، نوع بار، فرکانس کاری و شبکه صنعتی مورد نیاز، اطلاعات مناسبی برای انتخاب هستند.
خرید اینورتر دلتا MS300 و MS300-HS
برای خرید اینورتر دلتا MS300 ابتدا نسخه متناسب با موتور را مشخص کنید. در کاربردهای فرکانسبالا، اینورتر دلتا MS300-HS باید با توجه به شرایط V/F، جریان مجاز و مشخصات موتور بررسی شود.
پس از انتخاب نسخه، جریان موتور با ریتینگ مدل، نوع بار و شرایط کاهش ظرفیت تطبیق داده شود. سپس برق ورودی، درجه حفاظت، تجهیزات ترمز و امکانات ارتباطی بررسی شوند. در سفارش نهایی، کد کامل سازنده ملاک شناسایی محصول است.
سوالات متداول اینورتر دلتا MS300 و MS300-HS
تفاوت اصلی MS300 و MS300-HS چیست؟
مدل استاندارد تا پانصد و نود و نه هرتز و مدل HS تا هزار و پانصد هرتز خروجی دارد. کارکرد دوربالا با کنترل V/F و رعایت کاهش ظرفیت مجاز اعلام شده است.
آیا MS300-HS از خانواده MS300 است؟
بله. HS نسخه دوربالای خانواده MS300 است. در این دسته هر دو نسخه ارائه میشوند و هنگام انتخاب باید نسخه و کد کامل محصول مشخص باشند.
آیا با تغییر پارامتر، MS300 استاندارد به HS تبدیل میشود؟
دلتا مدلهای استاندارد و دوربالا را با کدهای سفارش جداگانه معرفی کرده است. برای نیاز فرکانسبالا، مدل دوربالای مناسب را انتخاب کنید و قابلیت نسخه HS را برای دستگاه استاندارد فرض نکنید.
آیا تمام موتورهای معمولی را میتوان با فرکانس بالای HS راهاندازی کرد؟
فرکانس و حداکثر سرعت مجاز موتور باید توسط سازنده موتور تأیید شده باشند. ظرفیت فرکانسی درایو به معنی مجازبودن کار هر موتور در همان فرکانس نیست.
آیا نسخه HS در فرکانس هزار و پانصد هرتز کنترل برداری دارد؟
مشخصه حداکثر فرکانس هزار و پانصد هرتز در کاتالوگ با شرط V/F و کاهش ظرفیت اعلام شده است؛ این مقدار را نباید به کنترل برداری تعمیم داد.
محدوده توان استاندارد و HS یکسان است؟
خیر. نسخه دوربالا جدول مدل و محدوده توان مستقل دارد. جریان قابل استفاده و شرایط کاهش ظرفیت نیز باید از مشخصات همان کد بررسی شوند.
آیا MS300 همچنان در وبسایت رسمی دلتا معرفی میشود؟
بله. صفحه خانواده MS300 در وبسایت رسمی دلتا موجود است. وضعیت سفارش و عرضه هر کد مشخص باید هنگام استعلام بررسی شود.
MS300 چه مدهای کنترلی دارد؟
در مشخصات عمومی خانواده، V/F، SVC و FOC Sensorless معرفی شدهاند. انتخاب روش به مدل و موتور وابسته است؛ مشخصه فرکانسبالای HS با V/F اعلام شده است.
آیا MS300 موتور PM را کنترل میکند؟
پشتیبانی از موتورهای IM، IPM و SPM برای خانواده معرفی شده است. روش کنترل، فرکانس کاری و سازگاری مدل دقیق، بهویژه در کاربرد دوربالا، باید بررسی شوند.
ظرفیت اضافهبار MS300 چقدر است؟
در مشخصات عمومی، Heavy Duty برابر صد و پنجاه درصد برای شصت ثانیه و دویست درصد برای سه ثانیه است. در Normal Duty، صد و بیست درصد برای شصت ثانیه و صد و پنجاه درصد برای سه ثانیه اعلام شده است. جریان مبنا و ظرفیت قابل استفاده تابع مدل و شرایط کار هستند.
آیا MS300 PLC داخلی دارد؟
بله. ظرفیت PLC داخلی این خانواده دو هزار گام است و برای اجرای منطقهای ساده قابل استفاده است.
MS300 از چه شبکههایی پشتیبانی میکند؟
Modbus از طریق RS-485 داخلی است. شبکههایی مانند PROFIBUS DP، DeviceNet، EtherNet/IP، Modbus TCP، CANopen و EtherCAT با کارت اختیاری سازگار قابل بررسی هستند.
آیا MS300 قابلیت STO دارد؟
STO با سطح ایمنی اعلامشده SIL2 و PL d برای این خانواده معرفی شده است. کاربرد آن باید مطابق دستورالعمل مدل و طراحی ایمنی ماشین باشد.
آیا همه مدلهای MS300-HS دارای IP66 هستند؟
درجه حفاظت باید از کد کامل مدل مشخص شود. وجود نسخه IP66 در خانواده MS300 به معنی عرضه آن برای همه مدلهای HS نیست.
تفاوت MS300 و ME300 چیست؟
ME300 در گروه Basic Compact Drive و MS300 در گروه Standard Compact Drive دلتا قرار دارند. انتخاب باید بر اساس امکانات مورد نیاز و مشخصات مدل دقیق انجام شود.
قیمت MS300 و MS300-HS به چه عواملی بستگی دارد؟
کد کامل، نسخه استاندارد یا دوربالا، توان، جریان، ولتاژ ورودی، درجه حفاظت، فیلتر و کارتهای اختیاری در قیمت اثر دارند.
خرید و قیمت اینورتر دلتا MS300 و MS300-HS
برای انتخاب مدل، نسخه استاندارد یا دوربالا، جریان و توان موتور، فرکانس کاری، نوع بار، ولتاژ ورودی و امکانات ارتباطی را بررسی کنید. در نسخه HS، شرایط کنترل V/F و کاهش ظرفیت مجاز نیز در انتخاب نهایی لحاظ شوند.
برای راهنمای خرید و دریافت قیمت اینورتر دلتا MS300 و MS300-HS با شماره
03191091031
تماس بگیرید.
